Osiągnięcie stałej kontroli średnicy submikronowej podczas szlifowania bezkłowego często wydaje się niemożliwą do osiągnięcia mroczną sztuką. Operatorzy często traktują cały proces jak magię, a nie naukę. W rzeczywistości opiera się na ścisłym połączeniu zarządzania termodynamicznego, sztywności mechanicznej i precyzyjnych ustawień CNC. Dla producentów borykających się z wysokim poziomem złomowania lub niestabilnym Cpk w produkcji wielkoseryjnej modernizacja lub optymalizacja sprzętu stanowi krytyczną decyzję kapitałową. Słaba stabilność poważnie wpływa na dzienną wydajność i ogólną jakość części. Nie można polegać wyłącznie na intuicji operatora, aby dzień po dniu osiągać dokładne tolerancje. Ten obszerny przewodnik wyjaśnia złożoną fizykę stojącą za stabilnością średnicy. Dokładnie zbadamy podstawowe parametry konfiguracji. Omówimy również szczegółowo cechy sprzętu, które należy ocenić inwestując w rozwiązanie do szlifowania o wysokiej precyzji. Opanowując te zmienne, przekształcasz nieprzewidywalny złom w wysoce kontrolowany, opłacalny proces produkcyjny.
Kluczowe dania na wynos
Stabilna kontrola średnicy wymaga doskonale zsynchronizowanej regulacji kątów kół, wysokości ostrzy roboczych i ciągłego zarządzania temperaturą.
Szlifowanie posuwu wymaga określonej sztywności maszyny w porównaniu z procesami posuwu, aby zapobiec stożkowaniu i drganiom w długich seriach produkcyjnych.
Ocena nowej szlifierki bezkłowej CNC powinna skupiać się głównie na wrzecionach hydrostatycznych, materiale odlewniczym (np. granitie epoksydowym) i automatycznej kompensacji obciągania.
Pomyślne wdrożenie zależy w równym stopniu od szkolenia operatorów i kontroli środowiska, jak i od podanych tolerancji maszyny.
Uzasadnienie biznesowe dotyczące stabilności precyzyjnego szlifowania bezkłowego
Niestabilna kontrola średnicy prowadzi do szybkiego zwiększania kosztów dalszych operacji. Nadmiar złomu powoduje marnowanie drogich surowców. Złom niszczy także czas maszynowy zainwestowany już w części. Częste interwencje ręczne znacznie spowalniają czasy cykli. Tworzą ogromne wąskie gardła w Twoich działach kontroli jakości. Musimy agresywnie wyjść poza „wystarczająco dobre” tolerancje.
Prawdziwy sukces zależy od rygorystycznego zdefiniowania wskaźnika zdolności procesu (Cpk). Potrzebujesz ciągłej okrągłości i prostoliniowości tysięcy części. Wysoce wydajny proces minimalizuje potrzebę ciągłych mikroregulacji sterowanych przez operatora. Cpk wynoszący 1,33 lub wyższy oznacza, że zmienność procesu mieści się w akceptowalnych granicach tolerancji. Osiągnięcie tego wskaźnika wymaga absolutnej stabilności mechanicznej.
Weź pod uwagę ukryty koszt dryfu wymiarowego. Rozszerzalność cieplna i zużycie kół w tajemnicy zmniejszają marże zysku podczas przejazdów z wąską tolerancją. Ponieważ temperatury zmieniają się w trakcie zmiany produkcyjnej, rama maszyny naturalnie się przesuwa. Ten mikroskopijny ruch zasadniczo zmienia strefę mielenia. Jeśli zignorujesz te drobne zmiany, nieuchronnie będziesz produkować części niezgodne. Wdrożenie solidnych środków zapewniających stabilność chroni Twoje zyski. Dzięki temu każdy element opuszcza maszynę w stanie gotowym do montażu końcowego.

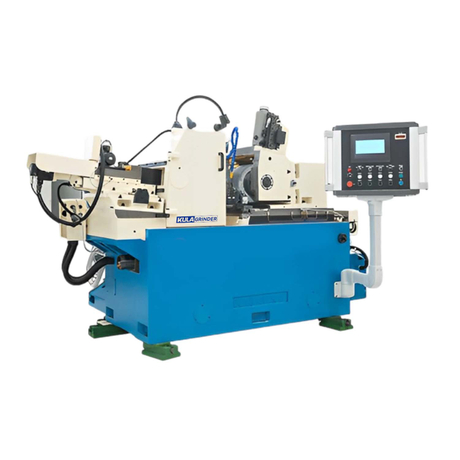

Parametry konfiguracji rdzenia dla szlifierki bezkłowej CNC

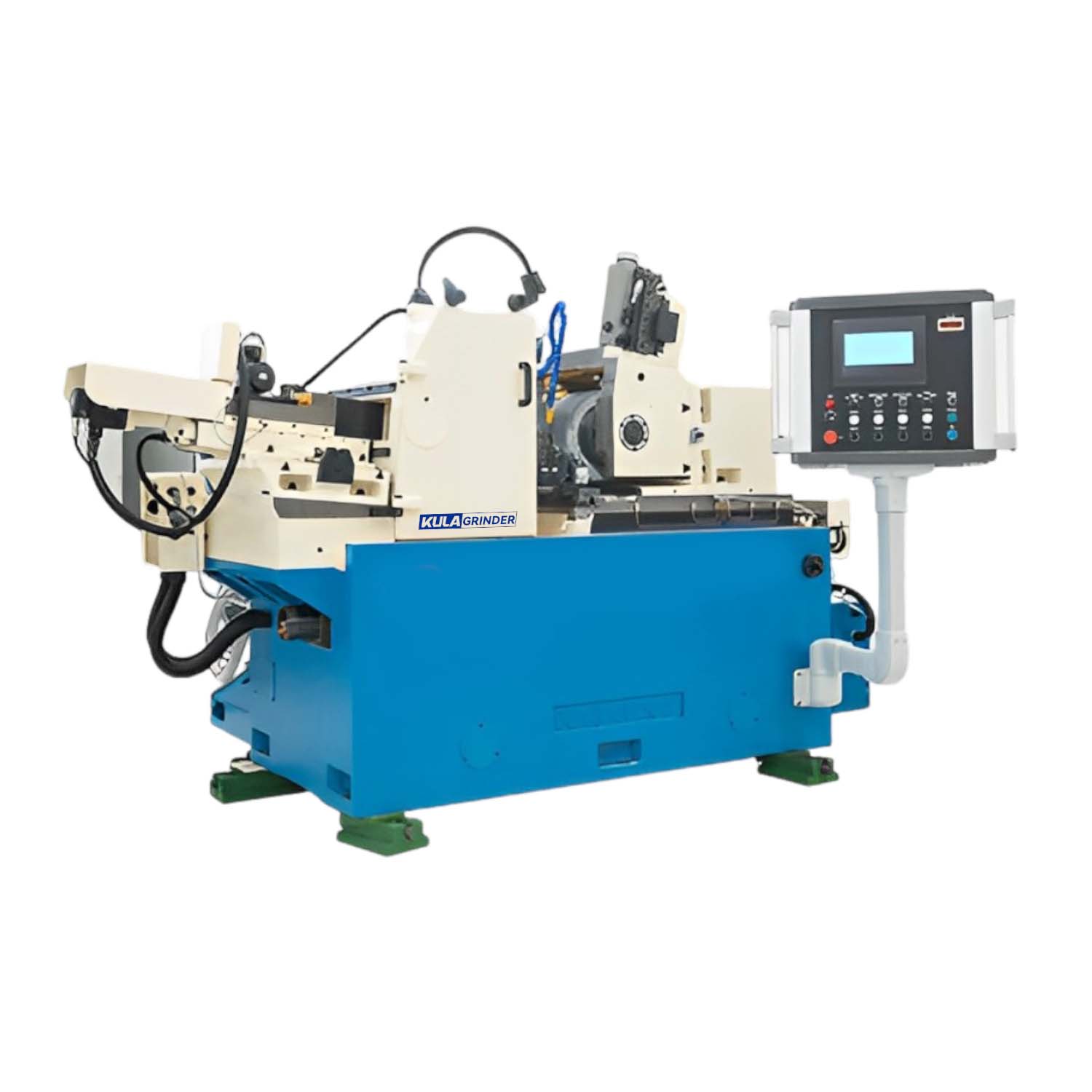

Idealnie skonfigurowany Szlifierka bezkłowa CNC przekształca surowy metal w nieskazitelne cylindry. Wysokość i geometria ostrza roboczego stanowią absolutną podstawę Twojej konfiguracji. Należy dokładnie obliczyć optymalną wysokość nad linią środkową. Operatorzy zazwyczaj ustawiają tę wysokość w zakresie od 1/2 do 1/4 średnicy części. Odpowiednia wysokość zapewnia szybkie zaokrąglanie bez powodowania niszczących drgań.
Należy także wybrać odpowiedni materiał ostrza. Węglik działa wyjątkowo dobrze w przypadku większości standardowych stali. PCD (diament polikrystaliczny) lepiej radzi sobie ze stopami o wysokiej ścieralności i materiałami lotniczymi. Uszkodzone ostrze robocze natychmiast niszczy geometrię.
Następnie rozważ dynamikę koła regulującego. Należy ustawić dokładny kąt nachylenia. Ten precyzyjny kąt kontroluje zarówno prędkość posuwu, jak i prędkość obrotową części. Sterowanie CNC z łatwością zarządza obecnie operacjami obciągania i obciągania. Używasz tych elementów sterujących do generowania precyzyjnego hiperbolicznego kształtu na kole. Kształt ten gwarantuje wymagany kontakt liniowy na całej długości przedmiotu obrabianego.
Zastosowanie chłodziwa bezpośrednio wpływa na stabilność termiczną. Precyzyjnie ustaw dysze wysokociśnieniowe, aby przełamać utrzymującą się barierę powietrzną otaczającą szybko obracającą się ściernicę. Właściwa filtracja chłodziwa zapobiega recyrkulacji mikroskopijnych wiórów. Systemy regulacji temperatury utrzymują stałą konsystencję płynu. Te proaktywne kroki zapewniają stabilność wymiarową przez całą ośmiogodzinną zmianę.
Ustaw dokładnie wysokość ostrza roboczego, aby wyeliminować drgania.
Ubierz koła regulacyjne w prawdziwie hiperboliczny profil.
Dostarcz chłodziwo pod wysokim ciśnieniem bezpośrednio do strefy szlifowania.
Starannie filtruj płyn chłodzący, aby zapobiec zarysowaniu powierzchni.
Optymalizacja szlifowania przelotowego dla szlifowania bezkłowego wału
Porównajmy krótko mechanikę podawania i podawania. Szlifowanie dosuwowe powoduje zagłębienie koła w nieruchomą część obrotową. Ciągły poprzez szlifowanie posuwu stale popycha część osiowo poza koła. Ten ciągły ruch stwarza wyjątkowe wyzwania inżynieryjne. Utrzymanie stałej średnicy długich części wymaga absolutnej precyzji.
Podczas wykonywania szlifowanie bezkłowe wału , wyrównanie płyty prowadzącej staje się absolutnie kluczowe. Należy ustalić idealne ustawienie prowadnic wejścia i wyjścia. Jeśli ustawienie nie powiedzie się nawet nieznacznie, istnieje ryzyko zwężenia się lub nadania obrabianemu kształtowi beczkowatego kształtu. Długie wały łatwo ulegają uszkodzeniom typu „wężowego”, jeśli nie są podparte. Aby temu zapobiec, należy mocno zamocować prowadnice i ustawić je dokładnie równolegle do czoła koła regulacyjnego.
Zarządzanie szybkością usuwania naddatku pozostaje równie istotne. Należy zrównoważyć agresywne przejścia zgrubne z delikatnymi przejściami wykańczającymi. Agresywna obróbka zgrubna szybko usuwa materiał, ale generuje ogromne ciepło. Ciepło to powoduje odkształcenia termiczne lub utwardzanie przez zgniot w złożonych stopach, takich jak Inconel. Rozłóż całkowite usuwanie na kilka lżejszych przejść. Ta sprawdzona strategia zapewnia bezstresowe i dokładne wykończenie.
Wykonaj poniższe kroki, aby uzyskać optymalną konfigurację:
Ustawić prowadnice wejściowe dokładnie równolegle do czoła koła regulacyjnego.
Ustaw prowadnice wyjściowe nieco niżej niż punkt wejścia.
Rozłóż usuwanie naddatku równomiernie na wiele przejść maszyny.
Monitoruj temperaturę części bezpośrednio za rynną wylotową.
Kryteria oceny sprzętu i oprogramowania (Przewodnik dla kupujących)
Modernizacja hali produkcyjnej wymaga dokładnej oceny sprzętu. Sztywność podstawy i odlewu decyduje o ostatecznym sukcesie w precyzyjne szlifowanie bezkłowe . Żeliwo zapewnia doskonałe właściwości tłumiące w standardowych zastosowaniach. Łóżka z odlewu mineralnego lub granitu epoksydowego zapewniają jeszcze lepszą absorpcję drgań. Te ciężkie podstawy nie podlegają negocjacjom. Pochłaniają wibracje o wysokiej częstotliwości powstające podczas agresywnych, ciągłych cykli szlifowania.
Konstrukcja wrzeciona odróżnia maszyny przeciętne od naprawdę wyjątkowych. Dokładnie oceń hydrostatyczne lub hydrodynamiczne łożyska wrzecion. Zapewniają zerowy kontakt metalu z metalem podczas pracy. Ta specjalistyczna, płynna powłoka zapewnia niesamowitą trwałość. Zapewnia także doskonałe możliwości wykończenia powierzchni w porównaniu z tradycyjnymi łożyskami tocznymi.
Nowoczesne sterowanie charakteryzuje się bardzo zaawansowanymi możliwościami CNC. Submikronowa skala szklana umożliwia natychmiastową, automatyczną kompensację zużycia kół. Monitorowanie emisji akustycznej bezbłędnie automatyzuje procesy obciągania dotykowego. Czujnik wykrywa dokładnie moment, w którym diament dotyka koła, zapobiegając niepotrzebnej utracie koła.
Gotowość do automatyzacji uzupełnia Twój pakiet ewaluacyjny. Ładowarki bramowe i miski wibracyjne należy zintegrować już na wczesnym etapie. W trakcie procesu systemy pomiarowe dostarczają dane wymiarowe bezpośrednio do układu sterowania. Elementy te umożliwiają prawdziwą produkcję przy wyłączonym świetle i ogromny wzrost produktywności.
Porównanie technologii łożysk wrzeciona
Typ wrzeciona
Poziom tarcia
Tłumienie drgań
Najlepsza aplikacja
Element toczący się
Umiarkowany
Przeciętny
Produkcja w standardowej tolerancji
Hydrodynamiczny
Bardzo niski
Doskonały
Szlifowanie ciągłe z dużą prędkością
Hydrostatyczny
Zero (przy niskich prędkościach)
Znakomity
Wymagania dotyczące precyzji poniżej mikrona
Ryzyko wdrożenia i przyjęcie przez operatora
Obecna rzeczywistość dotycząca niedoborów umiejętności zagraża wielu nowym instalacjom maszyn. Nowoczesne CNC znacznie upraszcza złożone procedury obciągania i kompensacji. Jednak operatorzy nadal potrzebują podstawowej wiedzy na temat fizyki bezśrodkowej. Muszą dokładnie wiedzieć, jak część współpracuje z ostrzem roboczym. Bez tej podstawowej wiedzy nie mogą skutecznie rozwiązywać problemów z nieprzewidywalnymi drganiami lub zwężeniami.
Zmienne środowiskowe łatwo sabotują Twoje najlepsze wysiłki inżynieryjne. Możliwości maszyny są całkowicie unieważniane przez słabą kontrolę temperatury otoczenia. Hala produkcyjna wahająca się o dziesięć stopni natychmiast zniszczy tolerancję submikronową. Należy inwestować w solidne zarządzanie klimatem. Obejmuje to dedykowane agregaty chłodnicze chłodziwa i systemy HVAC.
Na koniec dokładnie oceń wsparcie dostawcy i rozwiązania „pod klucz”. Samo kupno maszyny nie wystarczy. Oceniaj dostawców na podstawie ich wiedzy specjalistycznej w zakresie inżynierii aplikacji. Zażądaj kompleksowych testów odpływu, aby całkowicie sprawdzić proces przed wysyłką. Lokalna dostępność usług gwarantuje, że Twoja linia produkcyjna nigdy się nie zatrzyma na długo. Silny dostawca działa jak prawdziwy partner produkcyjny.
Lista Twoich następnych rozwiązań w zakresie szlifowania
Zdefiniowanie zapytania ofertowego (RFQ) wymaga wyjątkowej przejrzystości i szczegółowości. Należy określić dokładne tolerancje, zmiany twardości materiału i określone wymagania dotyczące czasu cyklu. Zwróć się do producentów OEM ze szczegółowymi wydrukami części i historycznymi danymi dotyczącymi możliwości. Jasna komunikacja z góry zapobiega późniejszemu niedopasowaniu możliwości maszyny.
Kolejne kroki obejmują rygorystyczną, udokumentowaną walidację. Zdecydowanie zalecamy zażądanie od producenta maszyny szczegółowej analizy czasu. Wymagaj spływu wydajności przy użyciu rzeczywistych materiałów produkcyjnych. Wykonaj ten krok na długo przed wydaniem ostatecznego zamówienia.
Testy w świecie rzeczywistym natychmiast ujawniają ukryte wady procesów. Gwarantuje, że proponowane rozwiązanie spełnia rygorystyczne standardy produkcji wielkoseryjnej. Dokładna walidacja chroni Twoją inwestycję kapitałową.
Wniosek
Osiągnięcie niezawodnej, powtarzalnej okrągłości i prostoliniowości jest ścisłą nauką. Opiera się w dużej mierze na sztywności, geometrii i kontroli termicznej, a nigdy na szczęściu. Inwestycja w wydajną maszynę odsuwa ciężar dokładności od intuicji operatora ręcznego. Przekłada to obciążenie na powtarzalną kinematykę maszyny.
Zamiast polegać na intuicji operatora, inwestuj w solidną kinematykę maszyny.
Przeprowadź audyt bieżących wskaźników złomu, aby zidentyfikować obszary, w których dryf wymiarowy zmniejsza Twoje zyski.
Przejrzyj istniejące ustawienia ostrzy roboczych i kół regulacyjnych pod kątem wzorców branżowych.
Skontaktuj się z doświadczonymi inżynierami aplikacji, aby uzyskać kompleksową ocenę procesu przed sfinalizowaniem wydatków kapitałowych.
Często zadawane pytania
P: Co powoduje drgania w konfiguracji szlifierki bezkłowej CNC?
Odp.: Drganie zwykle wynika z nieprawidłowej wysokości ostrza roboczego. W przypadku nieprawidłowego ustawienia część odbija się między kołami. Słaba sztywność maszyny powoduje również wibracje o wysokiej częstotliwości. Wreszcie, użycie ściernicy uznanej za zbyt twardą dla konkretnego zastosowania zapobiega prawidłowemu uszkodzeniu. Zalecamy nieznaczne obniżenie ostrza roboczego lub wybranie bardziej miękkiego gatunku ściernicy, aby szybko wyeliminować te defekty wykończenia powierzchni.
P: Czym szlifowanie przelotowe różni się od szlifowania wejściowego pod względem kontroli średnicy?
Odp.: Posuw ciągły przesuwa część osiowo obok kół. Ta metoda doskonale sprawdza się w przypadku prostych cylindrów i długich wałów. Wymaga to bezwzględnego wyrównania płyty prowadzącej, aby zapobiec zwężaniu się. Szlifowanie dosuwowe wbija tarczę bezpośrednio w nieruchomą, obracającą się część. Konfiguracji dosuwu używamy głównie w przypadku komponentów o wielu średnicach lub części kołnierzowych, gdzie ruch osiowy pozostaje niemożliwy.
P: Czy nowoczesna szlifierka bezkłowa CNC może pracować bez nadzoru?
Odp.: tak, działają pięknie bez nadzoru. Jednak pomyślne działanie przy wyłączonym świetle wymaga odpowiedniej integracji sprzętu. Należy zainstalować automatyczne sprawdzanie w trakcie procesu, aby monitorować dryft wymiarowy. Zautomatyzowane systemy obciągania kół oparte na czujnikach akustycznych utrzymują ostrość koła. Wreszcie potrzebujesz niezawodnych systemów podawania robotów lub bramowych, aby załadować części i bezpiecznie zarządzać naturalnym zużyciem bez ręcznej interwencji.
P: Jak często należy obrabiać koło regulacyjne?
Odp.: Częstotliwość obciągania zależy całkowicie od konkretnych wymagań materiałowych i tolerancji. Wysokiej klasy konfiguracje CNC monitorują w sposób ciągły dryf części poprzez pomiary poprocesowe. Automatycznie uruchamiają cykl opatrunku tylko wtedy, gdy różnice statystyczne czynią to absolutnie koniecznym. To podejście oparte na danych maksymalizuje żywotność ściernicy, gwarantując jednocześnie precyzję poniżej mikrona w całym cyklu produkcyjnym.
