Beim spitzenlosen Schleifen eine konsistente Durchmesserkontrolle im Submikrometerbereich zu erreichen, fühlt sich oft wie eine unmögliche dunkle Kunst an. Bediener behandeln den gesamten Prozess häufig eher wie Zauberei als wie Wissenschaft. In Wirklichkeit beruht es auf einer strikten Kombination aus thermodynamischem Management, mechanischer Steifigkeit und präzisen CNC-Einrichtungen. Für Hersteller, die bei der Massenproduktion mit hohen Ausschussraten oder instabilem Cpk konfrontiert sind, stellt die Aufrüstung oder Optimierung Ihrer Ausrüstung eine wichtige Kapitalentscheidung dar. Eine schlechte Stabilität beeinträchtigt den Tagesertrag und die Gesamtqualität der Teile erheblich. Sie können sich nicht ausschließlich auf die Intuition des Bedieners verlassen, um Tag für Tag exakte Toleranzen einzuhalten. Dieser umfassende Leitfaden erläutert die komplexe Physik hinter der Durchmesserstabilität. Wir werden die wichtigsten Setup-Parameter eingehend untersuchen. Wir werden auch die Hardwarefunktionen detailliert beschreiben, die Sie bewerten müssen, wenn Sie in eine hochpräzise Schleiflösung investieren. Durch die Beherrschung dieser Variablen verwandeln Sie unvorhersehbaren Ausschuss in einen hochkontrollierten, profitablen Herstellungsprozess.
Wichtige Erkenntnisse
Eine stabile Durchmesserkontrolle erfordert perfekt synchronisierte Regelradwinkel, Arbeitsklingenhöhen und kontinuierliches Wärmemanagement.
Das Durchlaufschleifen erfordert im Vergleich zu Vorschubverfahren eine besondere Maschinensteifigkeit, um Konizität und Rattern bei langen Produktionsläufen zu verhindern.
Bei der Bewertung einer neuen spitzenlosen CNC-Schleifmaschine sollte der Schwerpunkt stark auf hydrostatischen Spindeln, Bettgussmaterial (z. B. Epoxidharzgranit) und automatischer Abrichtkompensation liegen.
Eine erfolgreiche Implementierung hängt sowohl von der Schulung des Bedieners und der Umgebungskontrolle als auch von den angegebenen Toleranzen der Maschine ab.
Das Geschäftsmodell für Stabilität beim spitzenlosen Präzisionsschleifen
Eine instabile Durchmesserkontrolle führt zu einem schnellen Anstieg der Folgekosten. Zu viel Schrott verschwendet teure Rohstoffe. Ausschuss vernichtet zudem die bereits in Ihre Teile investierte Maschinenzeit. Häufige manuelle Eingriffe verlangsamen die Zykluszeiten erheblich. Sie führen zu massiven Engpässen in Ihren Qualitätskontrollabteilungen. Wir müssen energisch über die „gut genug“-Toleranzen hinausgehen.
Echter Erfolg hängt davon ab, dass Sie Ihren Prozessfähigkeitsindex (Cpk) genau definieren. Sie benötigen kontinuierliche Rundheit und Geradheit über Tausende von Teilen hinweg. Ein hochleistungsfähiger Prozess minimiert die Notwendigkeit ständiger, vom Bediener gesteuerter Mikroanpassungen. Ein Cpk von 1,33 oder höher bedeutet, dass Ihre Prozessabweichung innerhalb akzeptabler Toleranzgrenzen bleibt. Um diese Kennzahl zu erreichen, ist absolute mechanische Stabilität erforderlich.
Berücksichtigen Sie die versteckten Kosten der Dimensionsabweichung. Wärmeausdehnung und Radverschleiß schmälern heimlich die Gewinnspanne bei Läufen mit engen Toleranzen. Wenn die Temperaturen während einer Produktionsschicht schwanken, verschiebt sich der Maschinenrahmen auf natürliche Weise. Diese mikroskopische Bewegung verändert die Mahlzone grundlegend. Wenn Sie diese winzigen Änderungen ignorieren, werden Sie unweigerlich fehlerhafte Teile produzieren. Die Implementierung robuster Stabilitätsmaßnahmen schützt Ihr Geschäftsergebnis. Es stellt sicher, dass jede einzelne Komponente die Maschine bereit für die Endmontage verlässt.

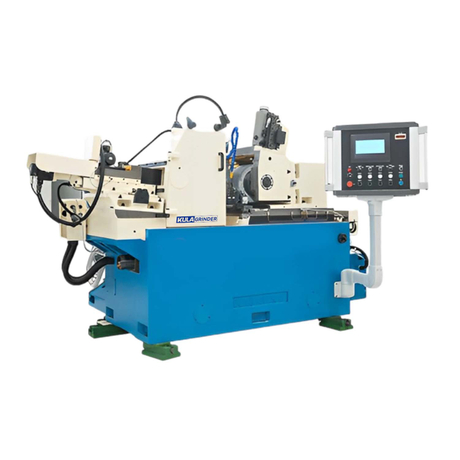

Kern-Setup-Parameter für eine spitzenlose CNC-Schleifmaschine
Ein perfekt konfiguriertes Der CNC-Spitzenlosschleifer verwandelt rohes Metall in makellose Zylinder. Höhe und Geometrie der Arbeitsklinge bilden die absolute Grundlage Ihrer Einrichtung. Sie müssen die optimale Höhe über der Mittellinie sorgfältig berechnen. Normalerweise stellt der Bediener diese Höhe auf 1/2 bis 1/4 des Teiledurchmessers ein. Die richtige Höhe gewährleistet ein schnelles Runden ohne störendes Rattern.
Sie müssen auch das richtige Klingenmaterial auswählen. Hartmetall eignet sich hervorragend für die meisten Standardstähle. PKD (polykristalliner Diamant) kommt mit stark abrasiven Legierungen und Luft- und Raumfahrtmaterialien besser zurecht. Eine beschädigte Arbeitsklinge ruiniert sofort Ihre Geometrie.
Betrachten Sie als Nächstes Ihre regulierende Raddynamik. Sie müssen den genauen Neigungswinkel einstellen. Dieser präzise Winkel steuert sowohl die Vorschubgeschwindigkeit als auch die Teilerotationsgeschwindigkeit. CNC-Steuerungen verwalten heute problemlos Abricht- und Abrichtvorgänge. Mithilfe dieser Steuerelemente können Sie eine präzise hyperbolische Form auf dem Rad erzeugen. Diese Form gewährleistet die erforderliche Linienberührung über die gesamte Werkstücklänge.
Die Kühlmittelanwendung wirkt sich direkt auf Ihre thermische Stabilität aus. Positionieren Sie die Hochdruckdüsen präzise, um die hartnäckige Luftbarriere um die sich schnell drehende Schleifscheibe zu durchbrechen. Eine ordnungsgemäße Kühlmittelfiltration verhindert die Rückführung mikroskopischer Späne. Temperaturregulierungssysteme halten die Flüssigkeit konstant. Durch diese proaktiven Maßnahmen bleibt die Dimensionsstabilität über eine gesamte Acht-Stunden-Schicht erhalten.
Stellen Sie die Arbeitsmesserhöhe genau ein, um Rattervibrationen zu vermeiden.
Stellen Sie die Regelräder auf ein echtes hyperbolisches Profil ein.
Leiten Sie Hochdruck-Kühlmittel direkt in die Schleifzone.
Filtern Sie das Kühlmittel sorgfältig, um Kratzer auf der Oberfläche zu vermeiden.
Optimierung des Durchlaufschleifens für das spitzenlose Schleifen von Wellen
Lassen Sie uns kurz den Vorschub und die Einzugsmechanik vergleichen. Beim Einstechschleifen taucht die Scheibe in ein stationäres rotierendes Teil ein. Kontinuierlich Beim Durchlaufschleifen wird das Teil ständig axial an den Scheiben vorbeigeschoben. Diese kontinuierliche Bewegung stellt einzigartige technische Herausforderungen dar. Die Aufrechterhaltung eines konstanten Durchmessers bei langen Teilen erfordert absolute Präzision.
Bei der Ausführung Beim spitzenlosen Schleifen der Welle ist die Ausrichtung der Führungsplatte absolut entscheidend. Sie müssen eine perfekte Ausrichtung der Ein- und Austrittsführung herstellen. Wenn die Ausrichtung auch nur geringfügig fehlschlägt, besteht die Gefahr, dass das Werkstück sich verjüngt oder tonnenförmig wird. Bei langen Schäften kommt es leicht zu „Schlangenschleiffehlern“, wenn sie nicht abgestützt werden. Um dies zu verhindern, befestigen Sie die Führungen fest und stellen Sie sie genau parallel zur Stirnseite der Regelscheibe ein.
Ebenso wichtig bleibt die Verwaltung Ihrer Abtragsraten. Sie müssen ein Gleichgewicht zwischen aggressiven Schruppdurchgängen und heiklen Schlichtdurchgängen herstellen. Durch aggressives Schruppen wird Material schnell abgetragen, es entsteht jedoch enorme Hitze. Diese Hitze führt bei komplexen Legierungen wie Inconel zu thermischer Verformung oder Kaltverfestigung. Verteilen Sie den gesamten Abtrag auf mehrere, leichtere Durchgänge. Diese bewährte Strategie sorgt für ein stressfreies und präzises Finish.
Befolgen Sie diese spezifischen Schritte für eine optimale Einrichtung:
Richten Sie die Einlaufführungen genau parallel zur Stirnseite der Regelscheibe aus.
Stellen Sie die Ausgangsführungen etwas tiefer als Ihren Einstiegspunkt ein.
Verteilen Sie den Materialabtrag gleichmäßig auf mehrere Maschinendurchgänge.
Überwachen Sie die Teiletemperatur unmittelbar nach der Austrittsrutsche.

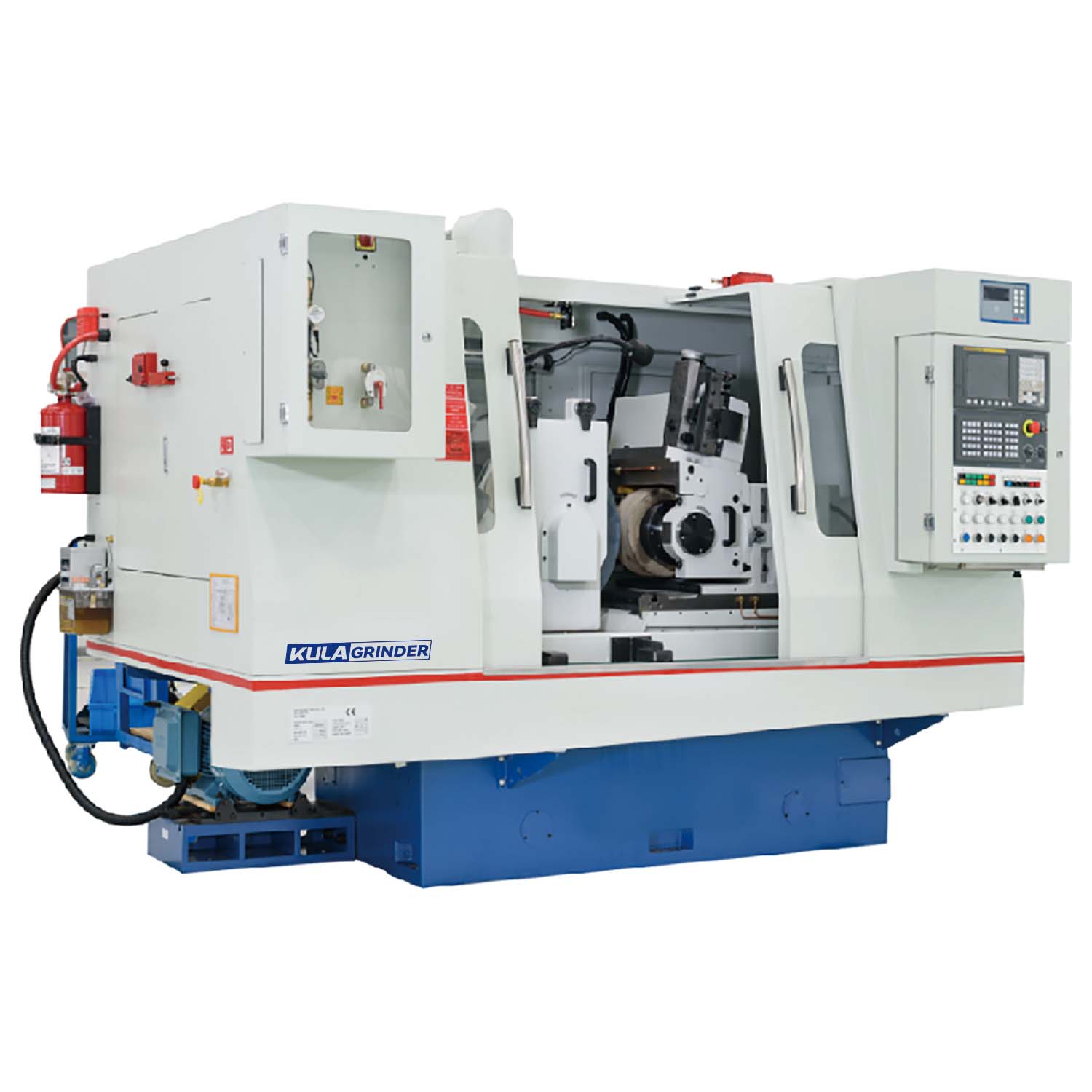

Bewertungskriterien für Hardware und Software (Käuferratgeber)
Die Modernisierung Ihrer Werkstatt erfordert eine sorgfältige Hardwarebewertung. Die Steifigkeit der Basis und des Gusses bestimmt Ihren ultimativen Erfolg Präzisions-Centerless-Schleifen . Gusseisen bietet hervorragende Dämpfungseigenschaften für Standardanwendungen. Mineralguss- oder Epoxidgranitbetten sorgen für eine noch bessere Schwingungsdämpfung. Diese schweren Basen sind absolut nicht verhandelbar. Sie absorbieren hochfrequente Vibrationen, die bei aggressiven, kontinuierlichen Schleifzyklen entstehen.
Das Spindeldesign unterscheidet durchschnittliche Maschinen von wirklich außergewöhnlichen. Bewerten Sie hydrostatische oder hydrodynamische Spindellager sorgfältig. Sie stellen während des Betriebs sicher, dass es keinen Metall-zu-Metall-Kontakt gibt. Dieser spezielle Flüssigkeitsfilm sorgt für eine unglaubliche Langlebigkeit. Im Vergleich zu herkömmlichen Wälzlagern bietet es außerdem eine hervorragende Oberflächengüte.
Moderne Steuerungen verfügen über hochentwickelte CNC-Funktionen. Die Rückmeldung der Submikrometer-Glasskala ermöglicht eine sofortige, automatische Radverschleißkompensation. Die Überwachung akustischer Emissionen automatisiert Touch-Abrichtprozesse einwandfrei. Der Sensor erkennt die exakte Mikrosekunde, in der der Diamant die Scheibe berührt, und verhindert so unnötigen Scheibenverlust.
Die Automatisierungsbereitschaft vervollständigt Ihr Evaluierungspaket. Portallader und Vibrationsförderer sollten frühzeitig integriert werden. In-Prozess-Messsysteme geben Maßdaten direkt an die Steuerung zurück. Diese Elemente ermöglichen eine echte „Lights-out“-Fertigung und enorme Produktivitätssteigerungen.
Vergleich der Spindellagertechnologie
Spindeltyp
Reibungsgrad
Vibrationsdämpfung
Beste Anwendung
Rollelement
Mäßig
Durchschnitt
Produktion mit Standardtoleranz
Hydrodynamisch
Sehr niedrig
Exzellent
Kontinuierliches Hochgeschwindigkeitsschleifen
Hydrostatisch
Null (bei niedrigen Geschwindigkeiten)
Vorgesetzter
Anforderungen an die Präzision im Submikrometerbereich
Implementierungsrisiken und Betreiberakzeptanz
Die derzeitige Realität des Fachkräftemangels bedroht viele neue Maschineninstallationen. Moderne CNC vereinfacht komplexe Abricht- und Kompensationsroutinen erheblich. Ihre Bediener benötigen jedoch immer noch ein grundlegendes Verständnis der spitzenlosen Physik. Sie müssen genau wissen, wie das Teil mit der Arbeitsklinge interagiert. Ohne dieses Grundwissen können sie unvorhersehbares Rattern oder Verjüngungen nicht wirksam beheben.
Umgebungsvariablen sabotieren leicht Ihre besten technischen Bemühungen. Die Leistungsfähigkeit der Maschine wird durch eine schlechte Kontrolle der Umgebungstemperatur völlig zunichte gemacht. Eine Fabrikhalle, die um zehn Grad schwankt, wird Ihre Submikrometer-Toleranzen sofort zerstören. Sie müssen in ein robustes Klimamanagement investieren. Dazu gehören spezielle Kühlmittelkühler und Umgebungs-HLK-Systeme.
Abschließend prüfen Sie sorgfältig den Anbietersupport und die schlüsselfertigen Lösungen. Der bloße Kauf einer Maschine reicht nicht aus. Bewerten Sie Anbieter anhand ihrer speziellen Fachkenntnisse in der Anwendungstechnik. Fordern Sie vor der Auslieferung umfassende Ablauftests an, um den Prozess vollständig zu überprüfen. Die lokale Serviceverfügbarkeit stellt sicher, dass Ihre Produktionslinie nie lange stillsteht. Ein starker Anbieter fungiert als echter Fertigungspartner.
Nehmen Sie Ihre nächste Schleiflösung in die engere Wahl
Die Definition Ihrer Angebotsanfrage (RFQ) erfordert außergewöhnliche Klarheit und Detailliertheit. Sie müssen genaue Toleranzen, Materialhärteschwankungen und spezifische Zykluszeitanforderungen angeben. Wenden Sie sich mit detaillierten Teiledrucken und historischen Leistungsdaten an OEMs. Eine klare Kommunikation im Vorfeld verhindert später nicht übereinstimmende Maschinenfunktionen.
Die nächsten Schritte umfassen eine strenge, dokumentierte Validierung. Wir empfehlen dringend, vom Maschinenbauer eine detaillierte Zeitstudie anzufordern. Fordern Sie eine Leistungsanalyse unter Verwendung Ihrer tatsächlichen Produktionsmaterialien an. Führen Sie diesen Schritt aus, lange bevor Sie eine endgültige Bestellung aufgeben.
Durch reale Tests werden versteckte Prozessmängel sofort aufgedeckt. Es garantiert, dass die vorgeschlagene Lösung Ihren strengen Produktionsstandards für große Stückzahlen entspricht. Eine gründliche Validierung schützt Ihre Kapitalanlage.
Abschluss
Das Erreichen zuverlässiger, wiederholbarer Rundheit und Geradheit ist eine strenge Wissenschaft. Es hängt stark von Steifigkeit, Geometrie und thermischer Kontrolle ab, niemals vom Glück. Durch die Investition in eine leistungsfähige Maschine entfällt die schwere Last der Genauigkeit von der manuellen Intuition des Bedieners. Diese Last wird stark auf die wiederholbare Maschinenkinematik übertragen.
Investieren Sie in eine robuste Maschinenkinematik, anstatt sich auf die Intuition des Bedieners zu verlassen.
Überprüfen Sie Ihre aktuellen Ausschussquoten, um Bereiche zu identifizieren, in denen Maßabweichungen Ihre Gewinne schmälern.
Überprüfen Sie Ihre vorhandenen Arbeitsmesser- und Regulierungsrad-Setups anhand von Branchenmaßstäben.
Kontaktieren Sie erfahrene Anwendungstechniker für eine umfassende Prozessbewertung, bevor Sie Ihre Investitionsausgaben abschließen.
FAQ
F: Was verursacht Rattern bei einer CNC-Centerless-Schleifmaschine?
A: Rattern entsteht typischerweise durch eine falsche Arbeitsmesserhöhe. Bei falscher Einstellung springt das Teil zwischen den Rädern hin und her. Eine schlechte Maschinensteifigkeit verursacht auch hochfrequente Vibrationen. Schließlich verhindert die Verwendung einer Schleifscheibe, die für Ihre spezielle Anwendung als zu hart erachtet wird, einen ordnungsgemäßen Ausfall. Wir empfehlen, die Arbeitsklinge etwas abzusenken oder eine weichere Scheibensorte zu wählen, um diese Oberflächenfehler schnell zu beseitigen.
F: Wie unterscheidet sich das Durchlaufschleifen vom Einstechschleifen hinsichtlich der Durchmesserkontrolle?
A: Durch den Vorschub wird Ihr Teil ständig axial an den Rädern vorbei bewegt. Diese Methode funktioniert perfekt für gerade Zylinder und lange Wellen. Um eine Verjüngung zu verhindern, ist eine absolute Ausrichtung der Führungsplatte erforderlich. Beim Einstechschleifen taucht die Scheibe direkt in ein stationäres, rotierendes Teil ein. Wir verwenden Zuführeinrichtungen hauptsächlich für Komponenten mit mehreren Durchmessern oder Flanschteile, bei denen eine axiale Bewegung nicht möglich ist.
F: Kann eine moderne spitzenlose CNC-Schleifmaschine unbeaufsichtigt laufen?
A: Ja, sie laufen wunderbar unbeaufsichtigt. Für einen erfolgreichen Lights-Out-Betrieb ist jedoch eine ordnungsgemäße Hardware-Integration erforderlich. Sie müssen eine automatische In-Prozess-Messung installieren, um Maßabweichungen zu überwachen. Automatisierte Radabrichtsysteme, die auf akustischen Sensoren basieren, halten das Rad scharf. Schließlich benötigen Sie zuverlässige Roboter- oder Portalzuführsysteme, um Teile zu laden und den natürlichen Verschleiß ohne manuellen Eingriff sicher zu bewältigen.
F: Wie oft sollte das Regelrad abgerichtet werden?
A: Die Häufigkeit des Abrichtens hängt vollständig von Ihren spezifischen Material- und Toleranzanforderungen ab. High-End-CNC-Einrichtungen überwachen die Teiledrift kontinuierlich durch Nachbearbeitungsmessungen. Sie lösen einen Abrichtzyklus nur dann automatisch aus, wenn statistische Schwankungen dies unbedingt erforderlich machen. Dieser datengesteuerte Ansatz maximiert die Lebensdauer der Scheibe und garantiert gleichzeitig eine Präzision im Submikrometerbereich über Ihren gesamten Produktionslauf.
