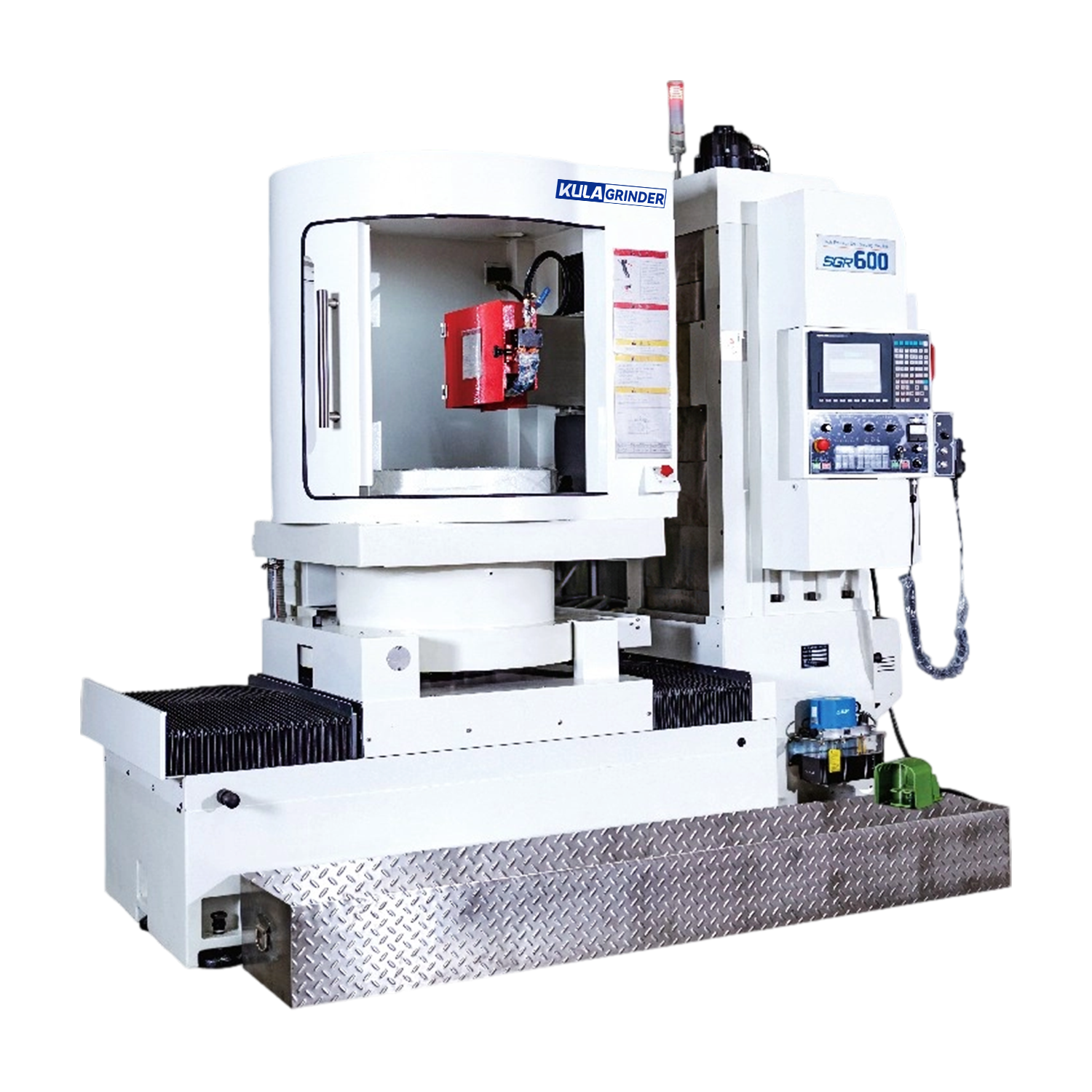

Diagnostika poruch a řešení pro CNC horizontální vřetenovou rotační stolní povrchovou brusku

V oblasti pokročilého přesného obrábění, CNC horizontální vřetenové rotační stolní plošné brusky jsou známé pro své efektivní automatizační schopnosti a vynikající přesnost obrábění. Dlouhodobý provoz s vysokou intenzitou však může snadno vést k různým poruchám, které ovlivňují efektivitu výroby a kvalitu produktu.

Tento článek systematicky zkoumá běžné příznaky závad, metody rychlého určování polohy a použitelná řešení ze tří hledisek: systém vřetena, sestava otočného stolu a pomocné funkce. Tento přístup pomáhá technikům rychle obnovit výkon zařízení a navrhuje praktickou cestu pro zavedení systému preventivní údržby.

I. Přesná údržba a odstraňování závad systému vřetena

Vřeteno je 'srdcem'. bruska a její stav přímo určuje stabilitu obrábění a kvalitu povrchu. Mezi běžné příznaky patří zvýšené vibrace, zvýšené radiální házení a problémy s tepelnou roztažností způsobené špatným odvodem tepla.

1. Diagnostická dráha vibrací a házení

① Když se na povrchu obrobku objeví pravidelné stopy chvění, použijte číselníkový úchylkoměr nebo speciální snímač vibrací k měření radiálního házení vřetena. Pokud házení překročí nastavenou toleranci (obvykle ≤0,01 mm), zkontrolujte, zda se předpětí ložiska nesnížilo, a příslušně upravte vůli.

② Zkontrolujte také posunutí spojky vřetena, převodovky a upínacích součástí, abyste eliminovali zesílení vibrací způsobené strukturální spojkou.

2. Tepelný management a mazání

① Akumulace tepla během vysokorychlostního provozu může způsobit menší radiální a axiální posunutí, což přímo ovlivňuje přesnost obrábění. Zkontrolujte průtok chladicí kapaliny, teplotu a cirkulační cestu, abyste zajistili stabilní chlazení.

② Pravidelně kontrolujte mazací systém, abyste se ujistili, že průtok oleje není omezen a kvalita oleje odpovídá požadavkům. V případě potřeby vyčistěte filtr, abyste zabránili snížení účinnosti výměny tepla a nedostatečnému mazání.

3. Klíčové body údržby

① Pravidelně kontrolujte ložiska, těsnění a chladicí součásti a v případě potřeby vyměňte opotřebované díly.

② Zaznamenejte nárůst teploty vřetena a trendy vibrací a nastavte prahové hodnoty varování pro usnadnění proaktivního plánování údržby.

II. Geometrická přesnost a stabilita sestavy otočného stolu

Přesnost rotace sestavy otočného stolu určuje souosost a opakovatelnost obrábění kruhových součástí. Mezi běžné problémy patří opotřebení indexovacího šnekového převodu, špatné záběrové povrchy a nestabilní olejový film v hydrostatickém vedení.

1. Klíčové body pro přesnou údržbu

① Použijte vysoce přesné měřicí nástroje k měření rozdílů průměrů na více obrobcích a sledujte známky periodických výkyvů nebo nahromaděných chyb polohování. Pokud jsou zjištěny významné výkyvy, prozkoumejte opotřebení páru šnekového ozubeného kola a zkontrolujte zabírající povrchy a v případě potřeby je vyměňte.

② Aplikujte nebo vyměňte film maziva na hydrostatickém vedení, abyste zajistili stabilní film, který zabrání zvýšenému kluznému odporu a chybám polohování způsobeným nerovnoměrným mazáním.

2. Olejový film a systém přívodu oleje

① Sledujte tlak v olejovém potrubí a rychlost dodávky oleje. Dojde-li k přerušovanému přívodu oleje nebo zadrhávání, zkontrolujte omezovač, přizpůsobení průměru kapiláry a čistotu olejového potrubí a v případě potřeby resetujte tlak v systému.

III. Logická diagnostika a odstraňování poruch elektrického řídicího systému

Stabilita elektrického řídicího systému přímo souvisí s ovladatelností a bezpečností procesu obrábění. Mezi běžné poruchy patří alarmy servomotoru, přetížení ovladače, přerušení signálu kodéru a anomálie při provádění programu PLC.

1. Diagnostická cesta

① Když zazní alarm servomotoru, nejprve zkontrolujte, zda mechanické zatížení nepřekračuje svou kapacitu. Poté pomocí osciloskopu prozkoumejte průběh proudu na abnormální zkreslení nebo harmonické složky, nesprávné umístění, nastavení parametrů měniče nebo přerušení zpětné vazby signálu.

② V případě přerušení zpětné vazby kodéru zkontrolujte kabeláž, samotný snímač a jeho rozhraní, zda nejsou uvolněné nebo poškozené.

2. PLC a řídicí logika

① Pomocí kontaktních schémat nebo diagnostických nástrojů krok za krokem sledujte cestu signálu a ověřte, zda obvod nouzového zastavení, podmínky blokování a bezpečnostní logika nejsou spuštěny nesprávně nebo neplatné.

② V případě potřeby proveďte porovnání verzí, překompilujte nebo resetujte parametry řídicího programu, abyste zajistili správnost a opakovatelnost sekvence akcí.

IV. Zavedení systému preventivní údržby

· Vytvořte zdravotní záznam zařízení, který systematicky zaznamenává klíčová data, jako je teplota, vibrace, mazací body a stav oleje, aby se vytvořil sledovatelný záznam o údržbě.

· Vypracujte pravidelný kontrolní seznam samokontroly a inspekce, jako je samokontrola nasucho, kontroly axiální a radiální nesouososti a běžná údržba chladicích a mazacích systémů.

· Vytvořte mechanismus včasného varování prostřednictvím analýzy trendů, aby bylo možné předem detekovat skryté poruchové signály a vyhnout se dopadu náhlých prostojů na výrobu.

· Prozkoumejte aplikaci digitalizace a vzdálené diagnostiky. V budoucnu mohou být senzorové sítě a analýza dat kombinovány za účelem vytvoření modelů digitálního dvojčete pro dosažení predikce chyb a vzdálené podpory.

V. Klíčové body praktické diagnostiky a případových studií řešení problémů

Případ 1: Zvýšené vibrace vřetena byly diagnostikovány jako zvýšené radiální házení způsobené uvolněnými ložisky. Dotažení a výměna opotřebovaných dílů obnovila přesnost obrábění.

Případ 2: Nestabilní olejový film v hydrostatickém vedení. Byla zkontrolována cesta přívodu oleje a filtr. Čištění obnovilo hladký pohyb a výrazně snížilo tečení.

Případ 3: Přetížení servopohonu. Kombinací diagnostiky osciloskopu a kodéru byly parametry měniče upraveny a překódovány, aby se vyřešil problém se spouštěním přetížení.

VI. Závěr

CNC horizontální vřetenový otočný stůl povrchové brusky hrají klíčovou roli v přesném obrábění. Prostřednictvím systematické diagnostiky a údržby základních součástí, jako je systém vřetena, sestava otočného stolu a elektrické ovládání, lze chyby rychle lokalizovat a vyřešit, čímž se minimalizují prostoje a zlepšuje se stabilita obrábění a kvalita povrchu. Zavedení vědeckého systému preventivní údržby a převod údajů o stavu zařízení na proveditelné činnosti údržby jsou klíčové cesty ke zlepšení hodnoty životního cyklu zařízení a dosažení nepřetržité a stabilní výroby.
