CNC horizontální vřetenová rotační bruska řady HRO

CNC plošné brusky se vyznačují strukturou optimalizovanou pro CFD/FEA, hydrostatickým otočným stolem s tuhostí ≥400 kg/μm a předepjatými vodicími vedeními/šrouby pro přesnost bez vůle. Snadno použitelný software pro broušení zvyšuje efektivitu pro přesné broušení forem, plechů a kovových součástí.

Množství:
Dostupnost:





Zeptejte se Přidat do košíku

Popis produktu

Horizontální vřetenová rotační bruska

Přehled produktu

Horizontální vřetenová rotační bruska je určena pro vysoce přesné plošné broušení kruhových a velkorozměrových obrobků. Tato řada strojů, která je k dispozici ve standardní konfiguraci i konfiguraci portálového typu, nabízí širokou škálu velikostí pracovních stolů pro splnění různých požadavků na obrábění. Níže jsou uvedeny hlavní technické specifikace, které uživatelům pomohou rychle identifikovat správný model.

Technické specifikace – standardní modely

Model	HRO40	HRO50	HRO63	HRO80	HRO100	HRO125
Průměr pracovního stolu/ Průměr elektromagnetického stolu (mm)	400	500	630	800	1000	1250
Max. velikost obrobku (průměr x V, mm)	400 x 120	500 x 200	630 x 200	800 x 320	1000 x 320	1250 x 320
Rychlost otáčení vřetena kola (ot./min)	1450	1450	1450	1450	1450	1450
Rychlost otáčení pracovního stolu (plynule, ot./min)	60-120	60-120	60-120	12-70	25-45	25-45
Velikost kola (vnější x š x vnitřní průměr, mm)	300 x 40 x 127	400 x 40 x 127	400 x 40 x 127	450 x 50 x 203	450 x 50 x 203	450 x 50 x 203

Technické specifikace – Režim typu portál l

Model (typ portálu)	HRO125G	HRO160G	HRO180G	HRO200G	HRO225G	HRO250G
Průměr pracovního stolu/ Průměr elektromagnetického stolu (mm)	1250	1600	1800	2000	2250	2500
Max. velikost obrobku (průměr x V, mm)	1250 x 320	1600 x 300	1800 x 300	2000 x 500	2250 x 500	2500 x 500
Rychlost otáčení vřetena kola (ot./min)	1450	1450	1450	1450	1450	1450
Rychlost otáčení pracovního stolu (plynule, ot./min)	25-45	5-30	3-35	3-35	3-35	3-28
Velikost kola (vnější x š x vnitřní průměr, mm)	450 x 50 x 203	450 x 50 x 203	450 x 50 x 203	450 x 50 x 203	450 x 50 x 203	450 x 50 x 203

Průvodce výběrem modelu

Standardní modely jsou vhodné pro běžné rotační plošné broušení a středně velké obrobky, zatímco portálové modely jsou určeny pro větší průměry, větší zatížení a náročnější náročné úkoly broušení. S průměrem pracovního stolu od 400 mm do 2500 mm může tato řada podporovat širokou škálu aplikací přesného broušení v různých průmyslových odvětvích.

Vlastnosti Horizontální Vřetenové Rotační Brusky

Pevná konstrukce stroje

Všechny hlavní součásti stroje, včetně základny, sedla, sloupu a pouzdra vřetena, jsou optimalizovány pomocí numerické simulace a analýzy konečných prvků. Tato vysoce tuhá struktura pomáhá minimalizovat deformace během provozu a zajišťuje vynikající celkovou stabilitu.

Stabilní výkon otočného stolu

Stroj využívá vysoce tuhý hydrostatický otočný stůl se statickou tuhostí minimálně 400 kg/μm. Tato konstrukce zajišťuje plynulé otáčení stolu, stabilní podporu obrobku a konzistentní brusný výkon.

Vylepšená ochrana stolu

Systém pohonu hydrostatického otočného stolu je vybaven akumulátorem, který pomáhá předcházet opotřebení kontaktů způsobené náhlým výpadkem proudu nebo ztrátou tlaku. To zvyšuje provozní bezpečnost a prodlužuje životnost stolu.

Přesná osa převodovky

Osy Y a Z používají vysoce přesné lineární vedení válečkového typu a vysoce přesné kuličkové šrouby. Vůle je eliminována předpětím, zatímco předpětí šroubové zadní části dále zvyšuje tuhost převodovky a přesnost polohování.

Uživatelsky přívětivé ovládání broušení

CNC systém je integrován se speciálně vyvinutým brusným softwarem s bohatými funkcemi, jednoduchým ovládáním a přehledným rozhraním. V kombinaci s výukovým programováním umožňuje operátorům efektivně nastavit a provozovat procesy broušení.

Konfigurace stroje

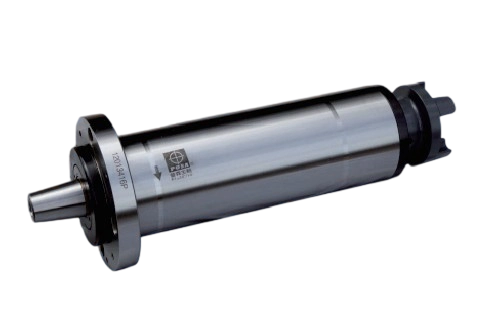

1. Vysoce přesné ložiskové vřeteno

Ultrapřesná kuličková ložiska s kosoúhlým stykem CP4 jsou přísně montována v bezprašném prostředí s konstantní teplotou, s házením kontrolovaným do 1 μm. Systém vřetena, podporovaný dvoustěnným sloupem a pouzdrem vřetena s vysokou tuhostí a v kombinaci s přesnými předepnutými lineárními vedeními, poskytuje vynikající tuhost broušení, stabilní řezný výkon a vysokou přesnost obrábění. Bezúdržbový design také pomáhá snižovat požadavky na každodenní servis.

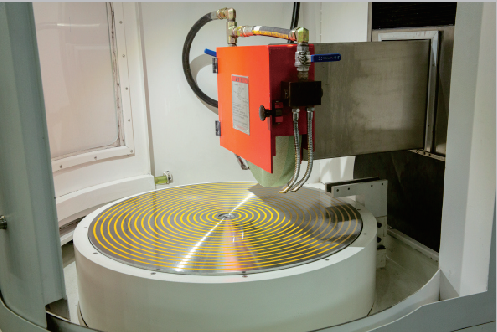

2. Hydrostatický otočný stůl

Hydrostatický otočný stůl nabízí vysokou přesnost, vysokou tuhost, silnou odolnost proti vibracím, vysokou nosnost a dlouhou životnost. Pomáhá zajistit vynikající kvalitu povrchu a stabilní podporu obrobku během broušení. Úhel stolu lze naklonit a upravit tak, aby vyhovoval různým požadavkům na zpracování, díky čemuž se tato horizontální vřetenová rotační plošná bruska lépe přizpůsobí různým obrobkům.

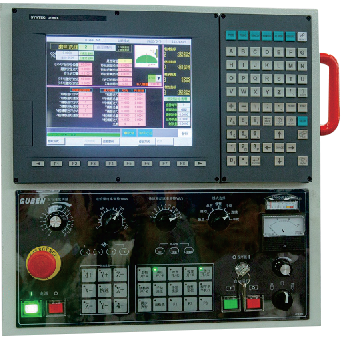

3. CNC řadič

Řídicí jednotka CNC je vybavena speciálně navrženým softwarem pro broušení otočného stolu, který nabízí bohaté funkce, jednoduché ovládání a čisté, uživatelsky přívětivé rozhraní. V kombinaci s výukovým vstupem umožňuje systém operátorům snadno a efektivně programovat obráběcí procesy, což zlepšuje použitelnost jak pro rutinní výrobu, tak pro aplikace přesného broušení.

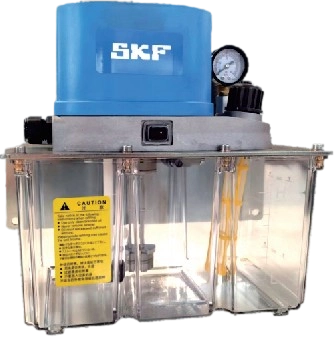

4. Mazací systém

Mazací systém SKF je aplikován na všechny kluzné a rotující části a zajišťuje point-to-point, časované a měřené automatické mazání pro všechna mazací místa uvnitř stroje. Vyznačuje se funkcemi alarmu nedostatku oleje a ztráty tlaku, které pomáhají udržovat stabilní provoz stroje a zvyšují spolehlivost součástí při dlouhodobém používání.

Rozdíly ve standardním příslušenství a volitelném příslušenství

Standardní příslušenství	Volitelné příslušenství
Elektromagnetické sklíčidlo	Vakuové sklíčidlo
Standardní brusný kotouč	Elektro-permanentní magnetické sklíčidlo
Příruba brusného kotouče	Papírový pásový filtr vodní nádrž
Nástroj na odstranění příruby	Nádrž na vodu odstředivka + usazovací filtr
Vyvažovací stojan / vyvažovací tyč	Zařízení na odsávání mlhy
Nádrž na vodu s magnetickým filtrem	Lineární měřítko osy Y
Diamantový orovnávací nástroj a držák	Funkce Jog nožního pedálu
Pracovní světlo	Online systém měření obrobků
Toolbox a nástroje	Online systém vyvažování brusných kotoučů
