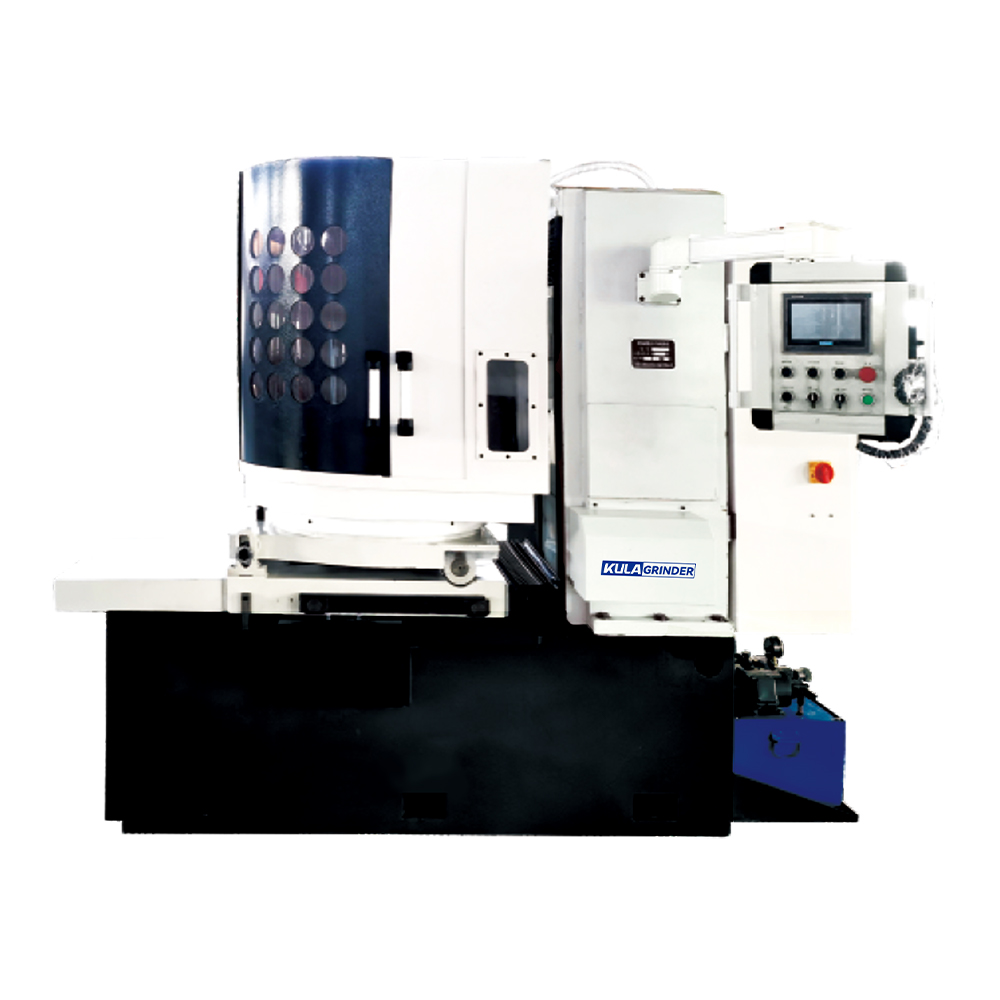

सीएनसी क्षैतिज स्पिंडल रोटरी ग्राइंडर एचआरओ श्रृंखला

क्षैतिज स्पिंडल रोटरी ग्राइंडर

उत्पाद अवलोकन

क्षैतिज स्पिंडल रोटरी ग्राइंडर को गोलाकार और बड़े आकार के वर्कपीस की उच्च परिशुद्धता सतह पीसने के लिए डिज़ाइन किया गया है। मानक और गैन्ट्री-प्रकार दोनों कॉन्फ़िगरेशन में उपलब्ध, यह मशीन श्रृंखला विभिन्न मशीनिंग आवश्यकताओं को पूरा करने के लिए वर्कटेबल आकारों की एक विस्तृत श्रृंखला प्रदान करती है। उपयोगकर्ताओं को तुरंत सही मॉडल पहचानने में मदद करने के लिए, मुख्य तकनीकी विशिष्टताएँ नीचे सूचीबद्ध हैं।

तकनीकी विशिष्टताएँ - मानक मॉडल

नमूना	एचआरओ40	एचआरओ50	एचआरओ63	एचआरओ80	एचआरओ100	एचआरओ125
वर्कटेबल व्यास/इलेक्ट्रोमैग्नेटिक टेबल व्यास (मिमी)	400	500	630	800	1000	1250
अधिकतम. वर्कपीस का आकार (व्यास x एच, मिमी)	400 x 120	500 x 200	630 x 200	800 x 320	1000 x 320	1250 x 320
व्हीलहेड स्पिंडल घूर्णन गति (आर/मिनट)	1450	1450	1450	1450	1450	1450
वर्कटेबल घूर्णन गति (स्टेपलेस, आर/मिनट)	60-120	60-120	60-120	12-70	25-45	25-45
पहिये का आकार (OD x W x ID, मिमी)	300 x 40 x 127	400 x 40 x 127	400 x 40 x 127	450 x 50 x 203	450 x 50 x 203	450 x 50 x 203

तकनीकी विशिष्टताएँ - गैन्ट्री प्रकार मोड एल

मॉडल (गैन्ट्री प्रकार)	एचआरओ125जी	एचआरओ160जी	एचआरओ180जी	HRO200G	एचआरओ225जी	एचआरओ250जी
वर्कटेबल व्यास/इलेक्ट्रोमैग्नेटिक टेबल व्यास (मिमी)	1250	1600	1800	2000	2250	2500
अधिकतम. वर्कपीस का आकार (व्यास x एच, मिमी)	1250 x 320	1600 x 300	1800 x 300	2000 x 500	2250 x 500	2500 x 500
व्हीलहेड स्पिंडल घूर्णन गति (आर/मिनट)	1450	1450	1450	1450	1450	1450
वर्कटेबल घूर्णन गति (स्टेपलेस, आर/मिनट)	25-45	5-30	3-35	3-35	3-35	3-28
पहिये का आकार (OD x W x ID, मिमी)	450 x 50 x 203	450 x 50 x 203	450 x 50 x 203	450 x 50 x 203	450 x 50 x 203	450 x 50 x 203

मॉडल चयन मार्गदर्शिका

मानक मॉडल सामान्य रोटरी सतह पीसने वाले अनुप्रयोगों और मध्यम आकार के वर्कपीस के लिए उपयुक्त हैं, जबकि गैन्ट्री-प्रकार के मॉडल बड़े व्यास, भारी भार और अधिक मांग वाले हेवी-ड्यूटी पीसने वाले कार्यों के लिए डिज़ाइन किए गए हैं। 400 मिमी से 2500 मिमी तक के वर्कटेबल व्यास के साथ, यह श्रृंखला कई उद्योगों में विभिन्न प्रकार के सटीक पीसने वाले अनुप्रयोगों का समर्थन कर सकती है।

क्षैतिज स्पिंडल रोटरी ग्राइंडर की विशेषताएं

कठोर मशीन संरचना

आधार, सैडल, कॉलम और स्पिंडल हाउसिंग सहित सभी प्रमुख मशीन घटकों को संख्यात्मक सिमुलेशन और परिमित तत्व विश्लेषण के माध्यम से अनुकूलित किया जाता है। यह उच्च-कठोरता संरचना ऑपरेशन के दौरान विरूपण को कम करने में मदद करती है और उत्कृष्ट समग्र स्थिरता सुनिश्चित करती है।

स्थिर रोटरी टेबल प्रदर्शन

मशीन कम से कम 400 किग्रा/μm की स्थिर कठोरता के साथ एक उच्च-कठोरता वाली हाइड्रोस्टैटिक रोटरी टेबल को अपनाती है। यह डिज़ाइन सुचारू टेबल रोटेशन, स्थिर वर्कपीस समर्थन और लगातार पीसने का प्रदर्शन सुनिश्चित करता है।

उन्नत टेबल सुरक्षा

हाइड्रोस्टैटिक रोटरी टेबल ड्राइव सिस्टम एक संचायक से सुसज्जित है, जो अचानक बिजली विफलता या दबाव हानि के कारण संपर्क पहनने को रोकने में मदद करता है। इससे परिचालन सुरक्षा में सुधार होता है और टेबल सेवा जीवन का विस्तार होता है।

सटीक अक्ष संचरण

Y और Z अक्ष उच्च-परिशुद्धता रोलर-प्रकार रैखिक गाइडवे और उच्च-सटीकता बॉल स्क्रू का उपयोग करते हैं। बैकलैश को प्रीलोड के माध्यम से समाप्त किया जाता है, जबकि स्क्रू टेल-एंड प्री-टेंशन ट्रांसमिशन कठोरता और स्थिति सटीकता को और बढ़ाता है।

उपयोगकर्ता के अनुकूल पीसने का नियंत्रण

सीएनसी प्रणाली विशेष रूप से विकसित ग्राइंडिंग सॉफ्टवेयर के साथ एकीकृत है जिसमें समृद्ध कार्य, सरल संचालन और एक स्पष्ट इंटरफ़ेस शामिल है। टीच-इन प्रोग्रामिंग के साथ मिलकर, यह ऑपरेटरों को ग्राइंडिंग प्रक्रियाओं को कुशलतापूर्वक स्थापित करने और चलाने में सक्षम बनाता है।

मशीन विन्यास

मानक सहायक उपकरण और वैकल्पिक सहायक उपकरण के अंतर

मानक सहायक उपकरण	वैकल्पिक सहायक उपकरण
विद्युत चुम्बकीय चक	वैक्यूम चक
मानक पीसने वाला पहिया	इलेक्ट्रो-स्थायी चुंबकीय चक
पीसने वाला पहिया निकला हुआ किनारा	पेपर बेल्ट फ़िल्टर पानी की टंकी
निकला हुआ किनारा हटाने का उपकरण	सेंट्रीफ्यूज + सेटलिंग फिल्टर वॉटर टैंक
बैलेंसिंग स्टैंड/बैलेंसिंग रॉड	धुंध निष्कर्षण उपकरण
चुंबकीय फ़िल्टर जल टैंक	Y-अक्ष रैखिक स्केल
डायमंड ड्रेसिंग टूल और होल्डर	फ़ुट पेडल जॉग फ़ंक्शन
कार्य प्रकाश	ऑनलाइन वर्कपीस मापन प्रणाली
टूलबॉक्स और उपकरण	ऑनलाइन ग्राइंडिंग व्हील बैलेंसिंग सिस्टम
