CNC-hiontaprosessin määrittäminen: pyörä, syöttö, jäähdytysneste ja tarkastuslista

Jauhaminen on erittäin anteeksiantamatonta. Koska se on tyypillisesti viimeinen työstöoperaatio, asetusvirhe tuhoaa välittömästi kaikkien alkupään prosessien kumulatiivisen arvon. Menetät jyrsintään, sorvaukseen ja kalliiseen lämpökäsittelyyn käytetyt tunnit. CAD/CAM-mallin muuttaminen vakaaksi, erittäin toistettavaksi CNC-hiontaprosessin asetukset edellyttävät tiukkaa mikroskooppisten muuttujien hallintaa. Yksi syöttönopeuksien tai jäähdytysnesteen liikeradan virhelaskenta voi vääristää arvokasta ilmailukomponenttia. Koneonnettomuudet tässä vaiheessa ovat tuhoisia. Standardoitu, dataohjattu asennusprotokolla eliminoi ennakoimattoman operaattorien välisen vaihtelun. Se estää aktiivisesti näitä katastrofaalisia onnettomuuksia. Vielä tärkeämpää on, että se saavuttaa luotettavasti mikrotuumatoleranssit tinkimättä tuotantosyklin aikojasi. Ohjaamme sinut pyörän valinnan, syöttökalibroinnin ja lämmönhallinnan tärkeimpien vaiheiden läpi. Opit toimivia kaavoja ja saat lopullisen ennen ajoa tarkistuslistan varmistaaksesi, että jokainen sykli on turvallinen ja tarkka.

Avaimet takeawayt

• Jäykän SOP-järjestelmän luominen minimoi arvokkaiden, lämpökäsiteltyjen komponenttien romumäärän.

• Optimaalinen pinnan viimeistely (Ra) edellyttää, että pyörän pinnoitteen päällekkäisyyssuhteet ja jäähdytysnesteen suodatusstandardit on laskettava matemaattisesti, ei arvaamalla.

• Erilaiset konekokoonpanot (esim. CNC lieriömäinen hiomakone vs. CNC-pintahiomakone ) vaativat erityisiä työskentelyn ja todentamisnäkökohtia.

• Ajoa edeltävän tarkastuslistan digitalisointi vähentää laitteiden seisokkeja ja varmistaa säädösten/turvallisuuden noudattamisen.

Business Case standardoidulle asennusprotokollalle

Epästandardit asetukset aiheuttavat suurta päänsärkyä myymälässä. Operaattorit luottavat usein intuitioon kovan tiedon sijaan. Tämä heimotuntemus johtaa suoraan pyörän lasituksiin, vakaviin lämpövaurioihin ja arvaamattomaan pinnan tärinään. Nämä viat nostavat työkalukustannuksia nopeasti. Ne aiheuttavat myös tuskallisia hylkäysprosentteja lopullisen laadunvalvonnan aikana. Onnistunut asennusprosessi estää tämän kaaoksen. Se luo jäykän perustan luotettavalle valmistukselle.

Sinun on määriteltävä onnistumiskriteerit selkeästi ennen osien suorittamista. Onnistunut asennus takaa mittakirkkauden jokaisessa tuotantoerässä. Se pitää toleranssit tiukasti ±0,001 mm - ±0,005 mm sisällä. Se varmistaa geometrisen tarkkuuden, joten tasaisuus ja pyöreys pysyvät jatkuvasti alle 2 μm. Se osuu myös tarkat pinnan karheus (Ra) -kohteet ilman toissijaisia ​​kiillotustoimenpiteitä.

Tuotannon skaalaaminen edellyttää siirtymistä pois kirjoittamattomista säännöistä. Dokumentoidun, toistettavan vakiokäyttömenettelyn (SOP) avulla voit skaalata useita tuotantovuoroja helposti. Uudet toimijat voivat seurata SOP:tä ja saavuttaa asiantuntijatason tuloksia. Se auttaa tiloja ylläpitämään tiukkoja ilmailu- tai lääketieteellisiä vaatimuksia. ISO 16089 -turvallisuusstandardien noudattaminen on paljon helpompaa, kun jokainen vaihe on dokumentoitu. Dokumentointi lisää luottamusta koko tiimiisi. Kaikki tietävät tarkalleen, kuinka konetta lähestytään.

Vaihe 1: Pyörän valinta, tasapainotus ja pukeutumisparametrit

Oikean pyörän valinta sanelee menestyksesi. Sinun on sovitettava karkeuden koko ja hiomatyyppi materiaaliisi sopivaksi. Käytä alumiinioksidia (AlOx) tavallisille pehmeille teräksille. Valitse kuutioinen boorinitridi (cBN) karkaistuille pikateräksille tai superseoksille. Käytä timanttihionta-aineita kovametallien ja edistyneen keramiikan valmistukseen. Valitse nämä tiukasti työkappaleen kovuuden ja vaaditun Ra-arvon perusteella. Hienompi karkeus antaa tasaisemman lopputuloksen, mutta poistaa materiaalia hitaasti. Karkeampi karkeus poistaa massan nopeasti, mutta jättää syvät naarmut.

Seuraavaksi sinun on asetettava etusijalle dynaaminen tasapainotus. Sinulla ei ole varaa karata ennen kuin pyörä edes koskettaa työtä. Epätasapainoiset pyörät aiheuttavat tärinää. Tämä tärinä siirtyy suoraan työkappaleeseen näkyvinä tärinäjälkinä. Reaaliaikaiset akustiset ja tärinäanturit ovat tärkeitä tässä. Dynaamiset tasapainottimet havaitsevat mikrovärähtelyt automaattisesti. Ne siirtävät sisäisiä painoja välttääkseen juoksemisen jatkuvasti karan pyöriessä.

Pukeutuminen ja totuuskaavat ohjaavat pyöräsi topografiaa. Mekon johto ja limityssuhde vaikuttavat suoraan pyörän leikkaukseen. Päällekkäisyyssuhde määrittää, kuinka monta kertaa timanttikaappi menee päällekkäin edellisen polkunsa kanssa pyörän kierrosta kohden. Sinun on laskettava tämä matemaattisesti.

• Alempi limityssuhde (2–4): Luo avoimen, aggressiivisen pyörän topografian. Tämä on ihanteellinen nopeaan massan poistoon ja rouhintasykleihin.

• Korkeampi limityssuhde (10 - 22): Luo suljetun, tasaisen pyöräpinnan. Tämä on pakollista hienoviimeistelyssä ja alhaisten Ra-arvojen saavuttamisessa.

Älä koskaan luota visuaaliseen arvaukseen, kun asetat näitä parametreja. Ohjelmoi tarkka pukujohto koneen ohjaukseen. Tarkka sidontajakso varmistaa tasaisen hankaavan altistuksen. Se estää pyörää hankautumasta ja tuottamasta liiallista lämpöä.

Vaihe 2: Kalibroi syöttönopeudet, nopeudet ja kipinä

Sinun on tasapainotettava tehokkuus ja tarkkuus huolellisesti. Materiaalinpoistonopeuden (MRR) ja pinnan eheyden välillä on tiukka käänteinen suhde. Syötteiden työntäminen liian kovaa heikentää viimeistelyä nopeasti. Korkea MRR tuottaa valtavaa lämpöä leikkausalueelle. Tämä lämpö aiheuttaa lämpölaajenemista ja muuttaa osan metallurgista rakennetta.

Karan ja syöttödynamiikan hallinta vaatii huolellista viritystä. Parantaaksesi pintakäsittelyäsi lisää pyörän nopeutta turvallisesti. Pysy aina tietyn hioma-aineen suurimman nimelliskierrosluvun sisällä. Vähennä samalla työnopeuttasi. Sinun tulee myös pienentää leikkaussyvyyttä ajoa kohti. Tämä erityinen yhdistelmä minimoi yksittäisen lastun paksuuden. Ohuemmat lastut vaativat pienempiä leikkausvoimia. Pienemmät voimat tarkoittavat vähemmän taipumaa ja parempaa mittatarkkuutta.

Spark-out-optimointi on ratkaiseva viimeinen vaihe. Spark-out tarkoittaa nollasyöttöä jauhatusjakson lopussa. Sen avulla mekaaninen järjestelmä lievittää rakenteellista taipumaa. Kone olennaisesti 'kiinni' rouhintaan kohdistetun työkalun paineen. Sinun on ohjelmoitava oikea määrä kipinäiskuja. Tällä saavutetaan lopullinen mittavakaus. Älä kuitenkaan liioittele sitä. Liialliset kipinäputket hankaavat materiaalia sen leikkaamisen sijaan. Tämä kitka aiheuttaa vakavia pintapalovammoja. Yleensä kolmesta viiteen ajoa toimii parhaiten optimaalisen vakauden saavuttamiseksi.

Vaihe 3: Jäähdytysnesteen toimitus- ja suodatusstandardit

Jäähdytysneste tekee paljon enemmän kuin vain vähentää kipinöitä. Jopa 60 % pyörien ylikuumenemisesta johtuu huonosta jäähdytysnesteen levityksestä. Tämän jälkeen seuraa yleensä osan muodonmuutos. Käyttäjät syyttävät usein aggressiivisia syöttönopeuksia lämpövaurioista. Kuitenkin nesteen jakelu on usein todellinen syyllinen. Jos neste ei koskaan saavuta leikkausaluetta, pyörä polttaa osan välittömästi.

Kemia ja käyttö vaativat tiukkaa päivittäistä valvontaa. Sinun on ylläpidettävä optimaalista nesteen terveyttä jatkuvasti. Synteettisten nesteiden pH-arvot on pidettävä tiukasti välillä 8,5-9,5. Mikä tahansa matalampi saa ruostetta kalliisiin kalusteihisi. Kaikki korkeampi vahingoittaa koneen tiivisteitä ja ärsyttää käyttäjän ihoa. Käytä digitaalista refraktometriä tarkistaaksesi pitoisuustasot päivittäin.

Sovelluksen liikerata on yhtä kriittinen. Sinun on käytettävä korkeapaineisia pesurisuuttimia. Pyörivä pyörä muodostaa kehän ympärille tiheän ilmaesteen. Matalapaineinen jäähdytysneste yksinkertaisesti pomppii pois tästä ilmaesteestä. Pesusuuttimet on suunniteltu erityisesti rikkomaan tämä rajakerros. Ne läpäisevät ilmasuojuksen ja puhdistavat pyörän huokoset loukkuun jääneistä roskista.

Suodatusstandardit määräävät myös pinnan viimeistelyn laadun. Sinun tulee noudattaa standardia 10 %:n suodatussääntöä. Jäähdytysnesteen suodattimen huokoskokojen on oltava suurempia kuin 10 % keskimääräisestä hiomaraekoosta. Jos suodattimet ovat liian karkeita, metallilastuja kiertää järjestelmän läpi. Se kuormittaa pyörää ja naarmuttaa työkappalettasi. Jos ne ovat liian hienoja, ne poistavat seoksesta välttämättömät voitelulisäaineet. Oikea suodatus estää tukkeutumisen ja pidentää jäähdytysnesteen käyttöikää merkittävästi.

10 pisteen ajoa edeltävän tarkastuksen tarkistuslista

Parhaatkin parametrit epäonnistuvat ilman vakaata koneympäristöä. Suosittelemme skaalautuvaa, fyysisestä digitaaliseen tarkistuslistakehystä. Tämä havaitsee mekaaniset poikkeamat ennen kuin painat syklin käynnistystä missään CNC-hiomakoneessa. Ajokuntoinen CNC-hiontaprosessin asettaminen edellyttää näiden ydinsolmujen järjestelmällistä tarkistamista.

1. Pyörän ja karan yhteensopivuus: Tarkista kierroslukuarvot välittömästi. Tarkista pyörän sisäisten mikrohalkeamien varalta käyttämällä tavallista akustista rengastestiä. Varmista, että dynaaminen tasapainojärjestelmäsi on aktiivinen.

2. Työnpidon tarkastus: Ilmoita magneettiistukkasi absoluuttisen tasaisuuden varalta. Varmista, että takatuen kohdistus ja keskikunto ovat virheettömiä.

3. Akselin liike: Hyökkää kaikki akselit manuaalisesti niiden täydet liikerajat. Varmista, että takaisku on nolla. Vahvista tasainen lineaariohjain.

4. Jäähdytysjärjestelmä: Tarkista nesteen pitoisuus refraktometrillä. Tarkista säiliön tasot. Säädä kaikki suuttimen liikeradat osumaan leikkausalueeseen.

5. Turvalukitus: velvoittaa kaikkien turvalaitteiden toiminnallinen testaus. Tarkista valoverhot, ovien lukot ja hätäpysäyttimet fyysisesti.

6. Lipaston kunto: Tarkista timanttilipasto liiallisen kulumisen tai himmenemisen varalta. Pyöritä timanttia, jos on muodostunut litteä piste.

7. Hydraulipaine: Varmista, että hydrauliletkujen paine pysyy vakaana. Fluktuaatio aiheuttaa tässä arvaamattomia akselin syöksyjä.

8. Karan lämpötila: Suorita lyhyt lämmitysjakso. Varmista, että kara saavuttaa lämpötasapainon ennen tiukkojen toleranssien hiomista.

9. Jäähdyttimen toiminta: Tarkista, että jäähdytysnesteen jäähdytin toimii oikein. Ympäristön lämpötilan vaihtelut vääntävät koneen alustaa.

10. Osien puhtaus: Varmista ennen kiinnittämistä, että työkappaleessa ei ole öljyä ja roskia. Osan alla oleva lika tuhoaa geometrisen tarkkuuden välittömästi.

Tämän tarkistuslistan siirtäminen paperista digitaaliseen CMMS-huoltojärjestelmään (Computerized Maintenance Management System) on erittäin suositeltavaa. Paperilistat katoavat tai jätetään huomiotta helposti. Digitaalinen käyttöönotto tarjoaa aikaleimatun vastuun jokaiselle toimijalle. Se edellyttää, että he kirjaavat tarkat arvot. Se myös syöttää nämä tiedot ennakoivaan huoltoseurantaan. Tämä ennakoiva lähestymistapa vähentää äkillisiä seisokkeja ja pitää tuotantoaikataulut ennallaan.

Asennusten vianmääritys ja laitepäivitysten arviointi

Asiat menevät väistämättä pieleen myymälässä. Sinun on osattava tunnistaa prosessihäiriöt nopeasti. Perimmäisen syyn diagnosointi säästää tuntikausia hukattua vianetsintäaikaa. Keskity työkappaleeseen jääneisiin visuaalisiin todisteisiin.

• Värinäjälkiä: Nämä näkyvät aaltoilut osoittavat yleensä riittämättömästä tärinänvaimennuksen. Ne voivat myös viitata väärään pyörien tasapainoon tai epäsäännöllisiin pyörien nopeuksiin. Joskus syyllinen on kulunut karalaakeri.

• Lasitus tai himmennys: Kiiltävä pyörän pinta tarkoittaa, että se ei enää leikkaa. Tämä viittaa siihen, että hankauslaatu on liian kova materiaalillesi. Se voi myös tarkoittaa, että pukeutumistiheys on yksinkertaisesti liian alhainen.

• Palamisjäljet: Värinmuutos osoittaa vakavia lämpövaurioita. Tämä viittaa yleensä suoraan jäähdytysnesteen nälkään tai liian suureen materiaalin poistumisnopeuteen.

Vianmääritystä tehdessäsi sinun on määritettävä, liittyvätkö ongelmat prosessiin vai koneeseen. Tarkista ensin kaikki asetusparametrit SOP:n suhteen. Jos laitos kamppailee jatkuvasti termisten muodonmuutosten kanssa optimaalisista jäähdytysnesteen ja syöttöasetuksista huolimatta, prosessin säätäminen ei välttämättä riitä. Saattaa olla aika arvioida merkittäviä laitepäivityksiä.

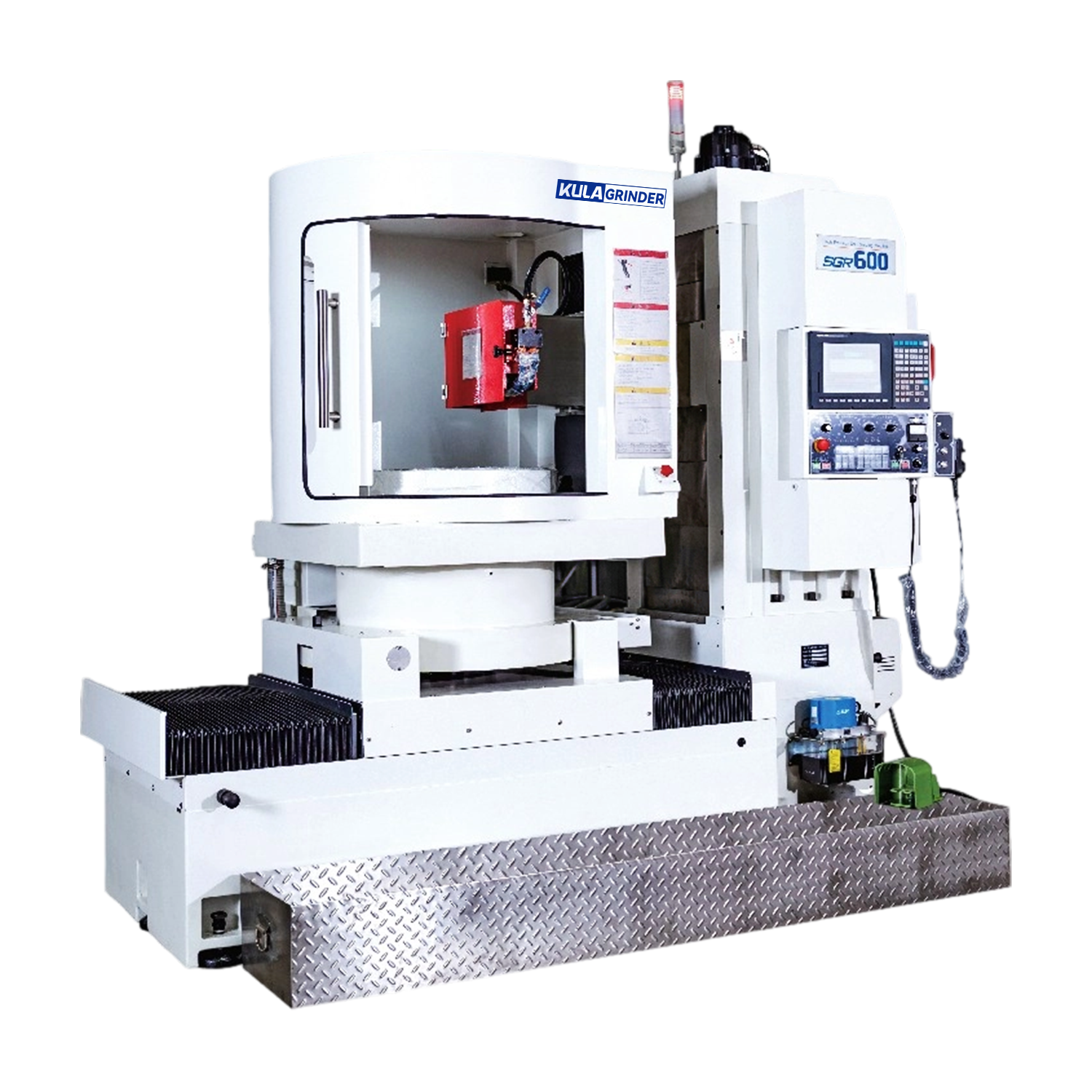

Etsi kone, jossa on lämpösymmetrinen polymeeri-graniittisänky. Polymeerigraniittiset sängyt vaimentavat tärinää paljon paremmin kuin perinteinen valurauta. Ne kestävät myös lämpölaajenemista uskomattoman hyvin. Vaihtoehtoisesti voit sijoittaa mukautuvaan ohjausohjelmistoon. Tämä tekniikka valvoo jatkuvasti reaaliaikaista karan kuormitusta. Se säätää syöttönopeuttasi dynaamisesti leikkauksen aikana. Jos pyörä kohtaa kovan kohdan, ohjelmisto hidastaa syöttöä automaattisesti. Tämä estää törmäyksiä ja pidentää pyörän käyttöikää dramaattisesti.

Johtopäätös

Luotettava CNC-hiontajärjestelmä ei koskaan perustu arvauksiin. Se on pyörän topografian, kinemaattisten parametrien ja lämmönhallinnan tiukka matemaattinen ja systemaattinen kohdistus. Säätämällä näitä tarkkoja muuttujia poistat romut ja takaat tarkkuuden. Sinun on kunnioitettava monimutkaista suhdetta syöttönopeuksien, pyörän pinnoituksen ja jäähdytysnesteen toimituksen välillä.

Ota toimiva seuraava askel tänään. Tarkista nykyiset jauhatustoiminnot käyttämällä yllä olevaa 10 pisteen tarkistuslistaa. Tarkista sidosten päällekkäisyyssuhteet välittömästi varmistaaksesi, että ne vastaavat haluamaasi pintakäsittelyä. Muuta paperilokit digitaaliseksi CMMS:ksi varmistaaksesi todellisen vastuullisuuden. Lopuksi neuvottele asiantuntevien sovellusinsinöörien kanssa. He voivat tarjota räätälöityä prosessin optimointia tai suositella tiettyjä työkalujen päivityksiä yleisen tuottavuuden parantamiseksi.

FAQ

K: Mikä on yleisin lämpövaurion syy CNC-hionnan aikana?

V: Lämpövauriot johtuvat enimmäkseen jäähdytysnesteen puutteesta ja huonoista pyörän olosuhteista. Kun korkeapainesuuttimet eivät murta pyörivän pyörän ympärillä olevaa ilmasulkua, jäähdytysneste ei koskaan saavuta leikkausaluetta. Lisäksi tylsän tai lasitetun pyörän käyttö luo voimakasta kitkaa puhtaan leikkaustoiminnan sijaan. Tämä kitka tuottaa nopeasti lämpöä, mikä aiheuttaa vakavia metallurgisia palovammoja työkappaleeseen.

K: Kuinka usein minun tulee pukea pyörä CNC-pintahiomakoneeseen?

V: Sidontatiheys riippuu materiaalin poistonopeudesta ja hioma-aineen luonnollisista hajoamisominaisuuksista. Pyörä tulee pukea, kun karakuormituksen valvonta osoittaa terävyyden heikkenemistä tai kun havaitset pinnan laadun heikkenemistä. Kovemmat materiaalit vaativat useammin peittämistä tuoreiden hiomarakeiden paljastamiseksi. Älä pukeudu kiinteän aikataulun mukaan; anna prosessitietojen opastaa sinua.

K: Mitä eroa on CNC-sylinterihiomakoneen ja keskittömän hiomakoneen asetuksissa?

V: Ensisijainen ero on työnpidossa. Lieriömäinen hiomakone vaatii tarkan keskireiän valmistelun työkappaleessa ja tarkan takapuomin paineen säädön, jotta osa pysyy keskipisteiden välissä. Sitä vastoin keskustattomissa asetuksissa ei käytetä karakeskuksia. Sen sijaan ne keskittyvät voimakkaasti ohjauspyörän kulman säätämiseen ja työterän korkeuden tarkkaan asettamiseen tukemaan komponenttia hionnan aikana.

K: Miksi tarkkuushionnassa tarvitaan kipinöintiä?

V: Spark-out mahdollistaa koneen 'kiinni' työkalun taipumiseen. Aktiivisen hionnan aikana leikkausvoimat työntävät laikkaa hieman pois työkappaleesta. Spark-out sisältää nollasyötön ajoja. Tämä poistaa jäännösmateriaalin, joka aiheutuu järjestelmän takaisinjoustamisesta. Se varmistaa täydellisen mittatarkkuuden lisäämättä uutta mekaanista rasitusta tai vaarantamatta kitkapalovammoja aggressiivisesta syötöstä.
