A modern mechanikai gyártásban a CNC felületcsiszoló a nagy pontosságú megmunkálás kulcsfontosságú eszköze, amelyet széles körben használnak különféle fémmunkadarabok sík felületű megmunkálására. Az automatizált programvezérlés és a nagy pontosságú köszörűkorongok kombinálásával tökéletes átmenetet ér el a durva megmunkálásról a finom megmunkálásra. Ez a cikk részletes magyarázatot ad a CNC felületi csiszoló folyamatfolyamat, amely segít az olvasóknak átfogóan megérteni ezt a fejlett berendezést.
1. CAD/CAM tervezés és CNC programgenerálás
Használjon CAD szoftvert a munkadarab rajzának megtervezéséhez, megadva a méreteket, a tűréseket és a felületminőségi követelményeket.
A megfelelő G-kód vagy CNC megmunkáló program létrehozása a CAM szoftverrel, így biztosítva a megmunkálási útvonalak, előtolási sebességek és köszörülési mélységek pontos beállításait.
A program létrehozása után végezzen szimulációt az esetleges interferencia vagy ütközési kockázatok ellenőrzésére.
2. Munkadarab befogása és elhelyezése
A folyamat első lépése a munkadarab rögzítése és pozicionálása. A munkadarab alakjának és méretének jellemzői alapján válassza ki a megfelelő rögzítőelemeket, például precíziós satukat, elektromágneses tokmányokat vagy egyedi szerszámokat, hogy biztosítsa a munkadarab szilárdan rögzítését és pontos helyzetét. A pozicionálási hibákat általában mikronon belül kell ellenőrizni, hogy megalapozzuk a későbbi nagy pontosságú megmunkálást.
3. A gép előindítása és beállítása
A befogás után végezze el a daráló indítás előtti és átfogó hibakeresését. Ellenőrizze az orsó forgási pontosságát, hogy ne legyen rendellenes rezgés; ellenőrizze a kenést és a vezetősínek hézagát a zökkenőmentes mozgás érdekében; kalibrálja az őrlőfolyadék-ellátó rendszer áramlását és nyomását a hatékony hűtés és forgácseltávolítás érdekében. Járassa a csiszolókorongot 1-2 percig alapjáraton, hogy megfigyelje a működési állapotot és ellenőrizze, hogy a gép ideális állapotban van-e.
4. CNC program betöltése és ellenőrzése
Töltse be a generált CNC programot a csiszoló CNC rendszerébe.
Állítsa be a kulcsparamétereket, például a szerszámhossz-kompenzációt és a munkadarab koordináta-rendszerét.
Végezzen száraz futtatást, hogy megbizonyosodjon a program helyességéről és az útvonal pontosságáról.
5. Csiszolókorongok kiválasztása és megmunkálása
Válassza ki a megfelelő csiszolókorongot a munkadarab anyaga és a megmunkálási követelmények alapján. A durva szemcsés korongok nagy fémek eltávolítására alkalmasak, míg a finomszemcsés korongok finom polírozásra használhatók. A beszerelés után gyémánttollal vagy speciális kötőeszközzel ruházza fel a csiszolókorong felületét élesre és jó alakúra, ezzel biztosítva a köszörülés minőségét és hatékonyságát.
6. Köszörülési művelet
A köszörülés a fő lépés a 'könnyű vágás és lassú előtolás' elvét követve. A csiszolókorong kis kezdeti előtolással lassan belevág a munkadarabba, fokozatosan állítva az előtolási sebességet és mélységet a szikraeloszlás és a köszörülési erő alapján. A megmunkálás során a köszörülési folyadékot pontosan bepermetezzük a csiszolási területre, hogy elvezesse a hőt és megakadályozza a termikus deformációt, miközben elöblíti a forgácsot, hogy a csiszolási terület tiszta maradjon.
7. Finom csiszolás és polírozás
Miután a durva köszörülés eltávolította az alapanyag nagy részét, váltson finomabb szemcséjű csiszolókorongra, és nagymértékben csökkentse az előtolás mennyiségét, vagy akár alkalmazzon előtolás nélküli befejező csiszolást. Ez a szakasz elsősorban a nagy sebességgel forgó csiszolókorong mikrovágásán és polírozásán alapul, hogy jelentősen csökkentse a felületi érdességeket, és javítsa a síkságot, a párhuzamosságot és más geometriai tűréseket, így a nagy pontosságú követelményeknek megfelelő tükörszerű felületet kapunk.
8. Valós idejű folyamatfigyelés
Használja a CNC rendszert a köszörülési erő, a szikraeloszlás, a hőmérséklet és egyéb kulcsparaméterek figyelésére.
A tényleges megmunkálási visszajelzések alapján automatikusan vagy manuálisan állítsa be az előtolási sebességet, a köszörülési mélységet és más folyamatparamétereket a megmunkálás stabilitásának és pontosságának biztosítása érdekében.
9. Ellenőrzés és visszacsatolás beállítása
Után A CNC-csiszoló megmunkálásánál precíziós mérőeszközöket, például mikrométereket és felületi érdességmérőket használjon a munkadarab méreteinek, alakhibáinak és felületi állapotának átfogó vizsgálatához. Ha eltéréseket talál, azonnal adjon visszajelzést, és állítsa be a gép paramétereit vagy a folyamatlépéseket, hogy a munkadarab megfeleljen a minőségi szabványoknak. Ez a lépés garantálja a stabil és megbízható megmunkálási minőséget.
10. Biztonsági üzemeltetés és berendezések karbantartása
Győződjön meg arról, hogy a köszörűkorong védőburkolata zárva és reteszelve van a balesetek elkerülése érdekében.
A kezelőknek kerülniük kell a szikrák és vágóvonalak irányába való állást, és azonnal le kell szakítaniuk az áramellátást, ha rendellenességek lépnek fel.
Rendszeresen karbantartja a berendezést, hogy a CNC rendszer és a mechanikai alkatrészek jó állapotban maradjanak.
A teljes folyamat összefoglaló táblázata
Folyamat Stage |
Fő tartalom és leírás |
CAD/CAM tervezés |
Munkadarab rajz tervezés, CNC program generálás, szimuláció |
Munkadarab befogása |
Válassza ki a megfelelő lámpatesteket, mikron szintű pozicionálást |
Gép előindítása és hibakeresése |
Ellenőrizze az orsót, a vezetősíneket, a hűtőrendszert, az alapjárati ellenőrzést |
Program betöltése és ellenőrzése |
Program betöltése, kompenzáció és koordináták beállítása, szárazonfutás ellenőrzése |
Köszörűkorongok kiválasztása |
Válasszon megfelelő korongot, gyémánt bevonatot az élesség és a forma érdekében |
Durva köszörülés |
Durva szemcsés tárcsa, könnyű vágás, hűtés és forgácseltávolítás |
Finom csiszolás és polírozás |
Finom szemcsés tárcsa, mikrovágás és polírozás, javítja a felületet |
Folyamatfigyelés |
Az erő, a hőmérséklet, a szikra és a paraméterbeállítás valós idejű monitorozása |
Ellenőrzés és visszajelzés |
Precíziós mérés, visszacsatolás és beállítás a minőség biztosítása érdekében |
Biztonság és karbantartás |
Védőzár, vészkikapcsolás, rendszeres karbantartás |
A CNC felületi csiszoló használatára vonatkozó óvintézkedések
· A balesetek elkerülése érdekében győződjön meg arról, hogy a köszörűkorong védőburkolata zárva és reteszelve van.
· A munkadarabot erősen tapsolja meg, hogy elkerülje a repülő alkatrészeket vagy a csiszolókorong sérülését a megmunkálás során.
· A biztonság érdekében a kezelőknek kerülniük kell a szikrák és vágóvonalak irányába való állást.
· A csiszolókorong adagolása a csúcsponttól a mélypontig haladjon; tilos a gyors oldalirányú előtolás a kerék törésének megelőzése érdekében.
· Azonnal kapcsolja ki az áramellátást, ha bármilyen rendellenességet észlel, hogy elkerülje a berendezés károsodását és a személyi sérüléseket.
· A kezelőknek szakképzettnek kell lenniük, és szigorúan be kell tartaniuk a biztonsági üzemeltetési eljárásokat.

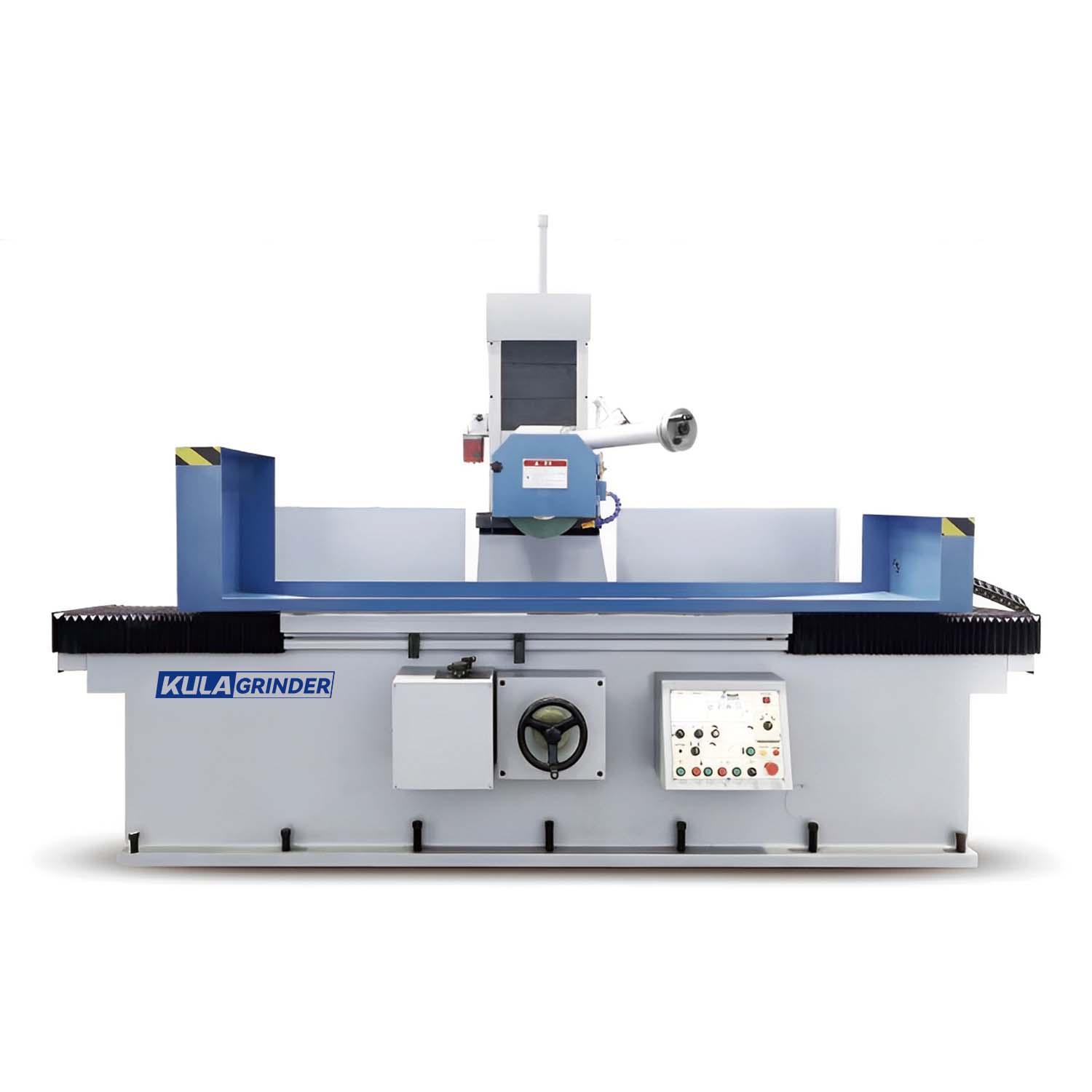

Válassza a KULA CNC felületi csiszolót
