ماشینهای سنگزنی استوانهای CNC دقیق در صنعت خودروسازی تضمین میکنند که میل لنگ و میل بادامک موتور از طریق سنگزنی با دقت بالا، بهبود راندمان انتقال نیرو، تعادل دینامیکی و مصرف سوخت، به تحملهایی در سطح میکرون دست مییابند.
I. الزامات دقیق صنعت خودرو برای میل لنگ و میل بادامک
الزامات صنعت خودرو برای دقت میل لنگ شامل تحمل قطر حداقل IT6 برای ژورنال های اصلی و شاتون، درجه استوانه ای 7 یا بالاتر، خروجی بیرونی ≤0.08 میلی متر و هم محوری ≤0.1 میلی متر، برای اطمینان از تعادل دینامیکی و بازده انتقال قدرت است.
میل بادامک ها به خطاهای گردی ژورنال ≤0.005-0.01mm نیاز دارند، با دقت کانتور کنترل شده در سطح میکرون، که بر زمان بندی باز و بسته شدن سوپاپ و بالابر اثر می گذارد. انحرافات می تواند مصرف سوخت را بیش از 5 درصد افزایش دهد.
این استانداردهای سختگیرانه از نیاز به حداقل لرزش، عملکرد عالی NVH و دوام در طول کارکرد موتور با سرعت بالا، با زبری سطح Ra زیر 0.63 میکرومتر برای پشتیبانی از طرحهای نسبت تراکم بالا ناشی میشوند.

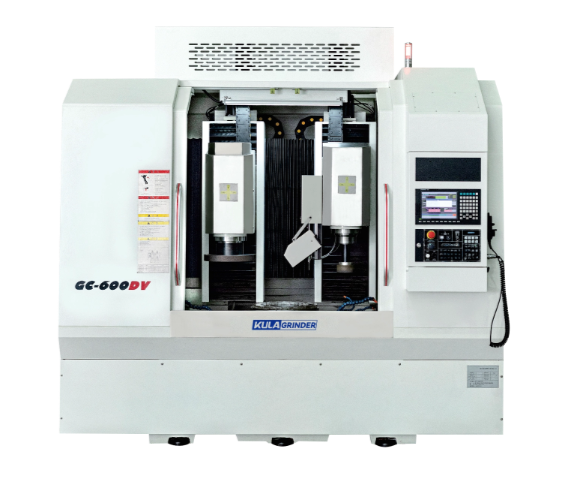

قابل توجه ترین مزیت ماشین سنگ زنی استوانه ای CNC دقیق KULA دقت فوق العاده بالای ماشینکاری آن است. به راحتی سطوح تحمل IT5-IT6 را با زبری سطح کمتر از Ra0.1μm یا حتی بهتر به دست می آورد. این بدان معنی است که قطعات کار شده توسط آن دارای انحرافات ابعادی بسیار کوچک و سطوح صاف و صاف هستند که تقریباً به هیچ فرآیند تکمیل اضافی نیاز ندارند. این محصول مستقیماً با استانداردهای کیفی دقیق اجزای حیاتی مانند شفت تیغههای موتور هوافضا، شفتهای گیربکس خودرو و میلههای انتقال دقیق در دستگاههای پزشکی مطابقت دارد و به این محصولات کمک میکند در زمینههای مربوطه خود بهترین عملکرد را داشته باشند.
II. اصل ساختاری ماشین سنگ زنی استوانه ای CNC دقیق
دقت ماشین سنگ زنی استوانه ای CNC یک طرح فشرده را اتخاذ می کند که عمدتاً از یک تخت، سر چرخ سنگ زنی، میز کار، سر استوک، دم استوک و سیستم CNC تشکیل شده است و سنگ زنی با دقت بالا را ارائه می دهد. بستر، به عنوان پایه، از چدن یا فولاد با استحکام بالا جوش داده شده و تحت عملیات پیری قرار می گیرد تا تنش داخلی را از بین ببرد، و از پایداری تحت نیروهای سنگ زنی اطمینان حاصل کند. سر چرخ سنگ زنی روی یک زین کشویی نصب شده است که از تغذیه عرضی پشتیبانی می کند. یک دوک هیدرواستاتیکی با دقت بالا، چرخ سنگ زنی را به چرخش در سرعت بالا (هزاران دور در دقیقه)، با کنترل خطای چرخشی در میکرومتر هدایت می کند و به برش پایدار دست می یابد. میز کار توسط یک موتور سروو و بال اسکرو برای حرکت رفت و برگشتی طولی هدایت می شود و یک دستگاه پانسمان خودکار را برای حفظ وضوح چرخ سنگ زنی ادغام می کند.
هدستاک از یک چاک خود مرکزی سه فک یا یک چاک چهار فک برای نگه داشتن قطعه کار استفاده می کند و دم استوک محور مرکزی را طوری تنظیم می کند که با مسیر سنگ زنی هماهنگ شود و دقت کواکسیال را تضمین می کند. سیستم CNC بهعنوان «مغز» عمل میکند و دقیقاً نرخ تغذیه، عمق، ضربه و اسپری مایع خنککننده را از طریق برنامهنویسی کنترل میکند، به اتصال خودکار چند محوره و کاهش خطای انسانی میپردازد. اصل کار، چرخش چرخ سنگ زنی با سرعت بالا (حرکت اصلی) را با چرخش قطعه کار و تغذیه طولی ترکیب می کند، در حالی که تغذیه عرضی قطر بیرونی را کاهش می دهد. از ماشینکاری سیلندرها، سطوح مخروطی و مراحل، مناسب برای قطعات پیچیده مانند میل لنگ خودرو پشتیبانی می کند.
III. عملکرد ماشینکاری و مزایای فنی
1. قابلیت ماشینکاری با دقت بالا: این تجهیزات به کنترل تحمل در سطح میکرومتر، با خطای استوانه ای کمتر از 2μm دست می یابد، مناسب برای مواد سخت مانند فولاد آلیاژی خاموش شده، که تقریباً نیازی به تکمیل بعدی ندارد. CBN سنگ زنی با سرعت بالا (بیش از 60 متر بر ثانیه) ثبات ابعادی و پرداخت سطح را تضمین می کند و از استانداردهای اجزای مهم موتور مانند شفت دنده گیربکس پشتیبانی می کند.
2. مزایای تولید با راندمان بالا: سنگ زنی چند مرحله ای و توالی کامل در یک راه اندازی کامل می شود که زمان بارگیری و تخلیه را کاهش می دهد و راندمان تک ماشین را 3-5 برابر در مقایسه با آسیاب های دستی سنتی افزایش می دهد. عملکردهای جبران خودکار چرخ و تشخیص عیب هوشمند، عملکرد مداوم، کاهش زمان خرابی و انطباق با تقاضاهای سفارش با حجم بالا را امکان پذیر می کند.
3. انعطاف پذیری و سازگاری: مشخصات و مواد مختلف مانند فولاد ضد زنگ، سرامیک یا مواد شکننده را می توان به سادگی با تعویض برنامه های CNC و چرخ های سنگ زنی پردازش کرد. سیستم CNC از تعویض سریع وظایف پشتیبانی می کند و پاسخگویی شرکت را به سفارشات مختلف بازار بهبود می بخشد. سختی استاتیکی و دینامیکی عالی، تغییر شکل ماشینکاری را به حداقل می رساند.
IV. توضیح مفصل فرآیند ماشینکاری میل لنگ خودرو
ماشینکاری میل لنگ به سنگ زنی خشن، آسیاب نیمه تمام و سنگ زنی نهایی تقسیم می شود. ژورنال اصلی ابتدا به ابعاد آسیاب شده تا نیمه تمام میشود و به دنبال آن ژورنال شاتون سنگزنی متوالی انجام میشود و خروجی دایرهای کمتر از 3μm را تضمین میکند. این تجهیزات از درون یابی CNC برای دستیابی به مسیرهای غیر دایره ای استفاده می کند و به طور خودکار سایش را اندازه گیری و جبران می کند. چرخهای سنگزنی CBN به سرعت برش بیش از 60 متر بر ثانیه دست مییابند، با یک دستگاه تکی که صدها قطعه در روز تولید میکند، و تحملهایی بیش از 50 درصد از مقادیر طراحی شده است. ماشینهای سنگزنی KULA وسایل انعطافپذیر را یکپارچه میکنند، از تعویض بین مدلهای مختلف خودرو پشتیبانی میکنند و تعادل موتور و پایداری توان خروجی را بهبود میبخشند.
V. کاربردهای سنگ زنی دقیق میل بادامک
سنگ زنی میل بادامک بر دقت کانتور تمرکز دارد، با سیستم CNC که منحنی هلویی شکل، وضوح تغذیه 0.1 میکرومتر و کنترل خطای بالابر سوپاپ <1μm ایجاد می کند. در حالت سنگ زنی غیر دایره ای، چرخ سنگ زنی به طور همزمان با قطعه کار می چرخد و از برش بیش از حد جلوگیری می کند و از بادامک های با سختی بالا مانند آنهایی که از مواد متالورژی پودر ساخته شده اند پشتیبانی می کند. سطح ماشین کاری شده صاف است، نیازهای روانکاری را کاهش می دهد و به طور مستقیم مصرف سوخت را کاهش می دهد. این فرآیند واکنش سریع موتور را تضمین می کند و برای خودروهای توربوشارژ و هیبریدی مناسب است.
VI. کاربرد ماشین های سنگ زنی دقیق استوانه ای در صنایع دیگر
ماشینهای سنگزنی استوانهای دقیق در زمینه هوافضا برای پردازش پایههای ارابه فرود، شفتهای روتور و تیغههای توربین استفاده میشوند و دقت ابعادی کمتر از 5μm و تحمل بارهای بالا و تنشهای خستگی را تضمین میکنند. در ساخت قالب، قطعات باریک شفت مانند ستونهای راهنما و پینهای اجکتور را آسیاب میکند، به یکپارچگی ابعادی دقیق و پرداخت سطحی Ra0.1μm دست مییابد، صافی باز و بسته شدن قالب و نرخ صلاحیت محصول را بیش از 99% بهبود میبخشد. کاربردهای صنعت الکترونیک شامل شفتهای میکرو موتور و هستههای اتصال فیبر نوری، دستیابی به زبری سطح Ra0.05μm برای قطرهای کمتر از 3 میلیمتر، پشتیبانی از محصولات مینیاتوری با کارایی بالا است. صنایع اجزای هیدرولیک و بلبرینگ نیز برای بهبود دوام به ماشینکاری دقیق خود متکی هستند.
VII. توصیه های خرید
هنگام خرید یک آسیاب استوانه ای CNC دقیق، چهار جنبه را در نظر بگیرید: دقت ماشینکاری، انعطاف پذیری سیستم CNC، خدمات پس از فروش برند و هزینه کلی. از صلبیت تجهیزات > 100N/μm اطمینان حاصل کنید، از چرخهای سنگزنی CBN پشتیبانی میکند و برش آزمایشی CpK> 1.67 را تأیید کنید تا با نیازهای بالای میل لنگ خودرو و غیره مطابقت داشته باشد.
خلاصه
آسیابهای استوانهای CNC دقیق، با ساختار و عملکرد اتوماسیون با دقت بالا، از ماشینکاری میل لنگ و میل بادامک خودرو پشتیبانی میکنند و از تحملهای سطح میکرون و تولید با راندمان بالا اطمینان میدهند. کاربردهای آنها به طور گسترده در هوافضا، ساخت قالب و سایر زمینه ها در حال گسترش است و ارتقای هوشمند صنعت تولید را به همراه دارد.
