Merkmale
Maschineneinführung

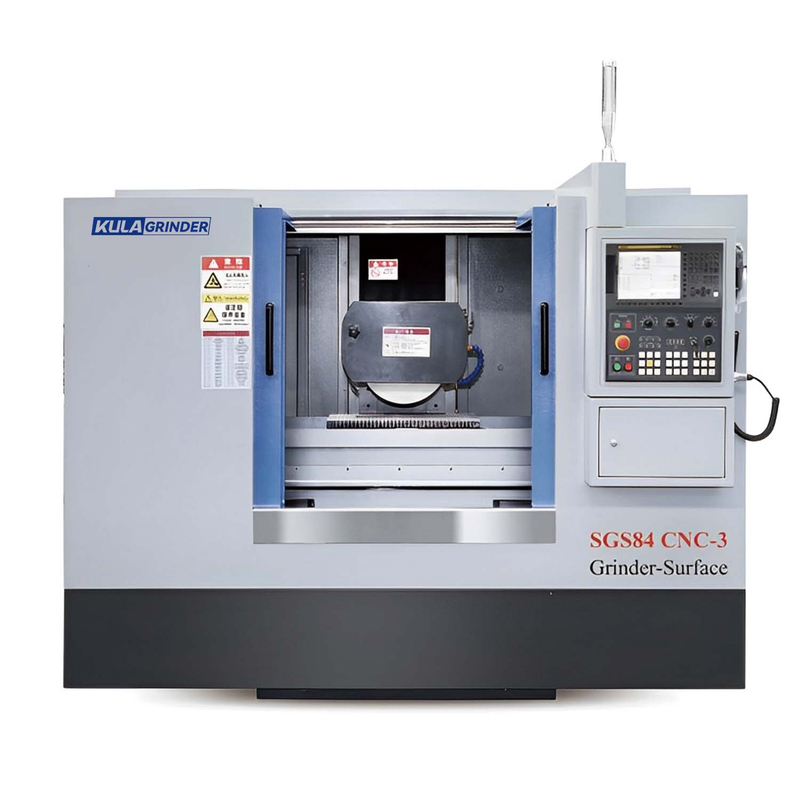

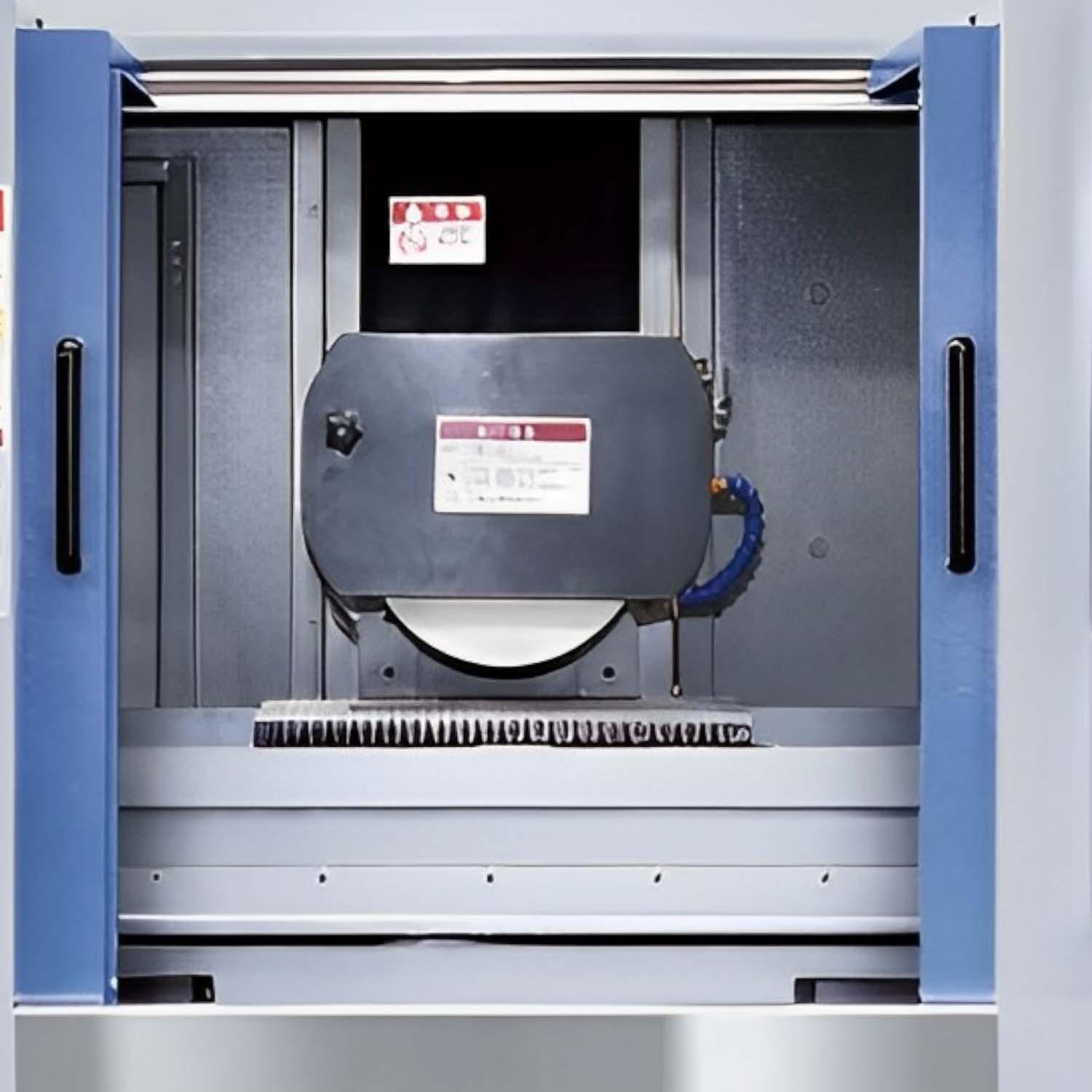

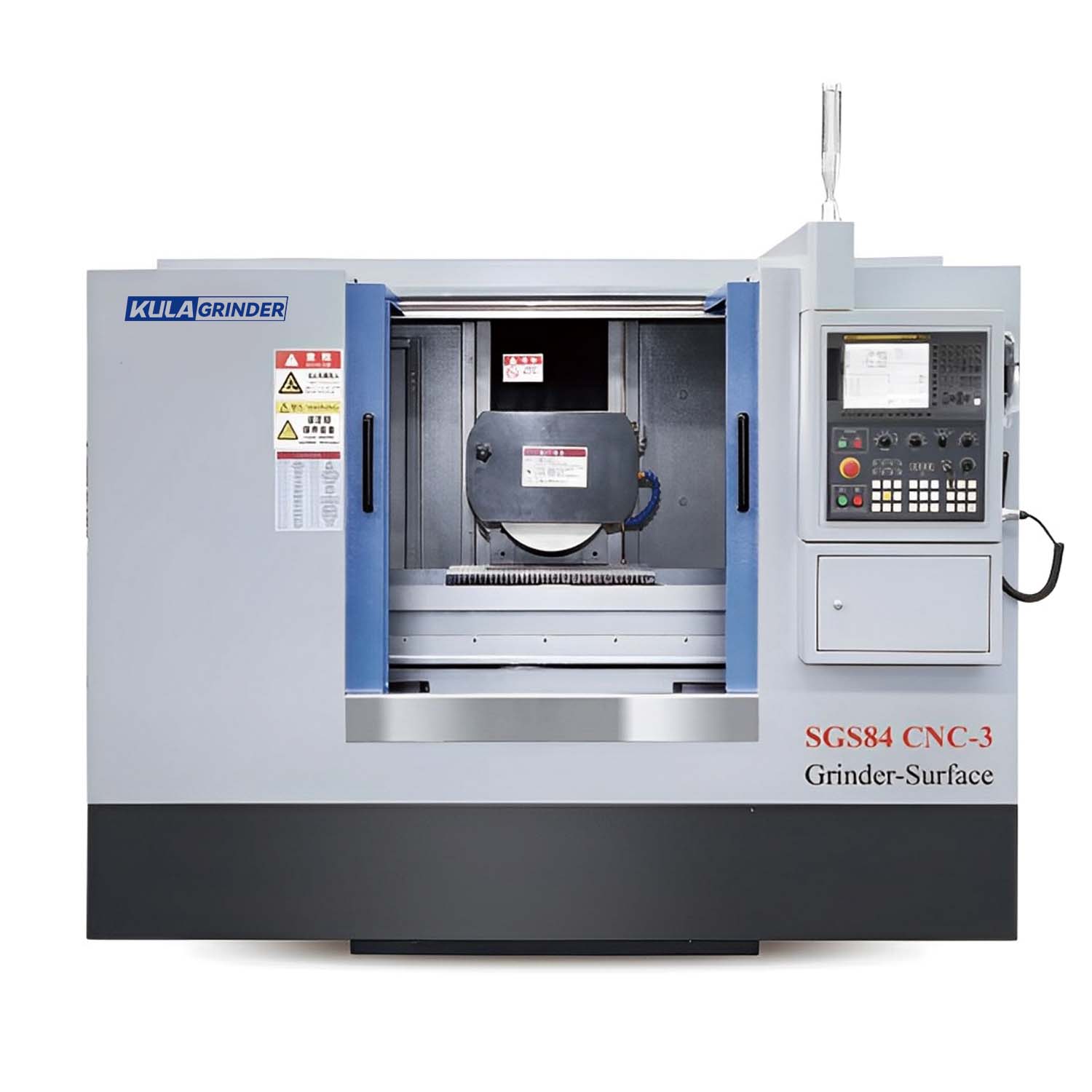

Die Surface Grinder SGS-Sattelserie ist eine kleine, wirtschaftliche und hochpräzise Flachschleifmaschine mit sattelförmigem Aufbau, die wenig Platz beansprucht. Die CNC-Flachschleifmaschine bietet eine Vielzahl von Schleifmöglichkeiten und kann die Schleifanforderungen von Nuten, Steigungen, Formen, Indexierungen usw. erfüllen. Die dreiachsige Schiene ist eine kunststoffbeschichtete Hartschiene, die für hohe Präzision und Haltbarkeit von Hand geschabt wurde.
Optionaler A1-Servovorschub für Ober- und Unterachse.
Obere und untere CNC-1-Linearführungsschiene/einachsiges Direktantriebsservo.
CNC-2 obere und untere lineare Führungsschienen, doppelte V-förmige vordere und hintere harte Schienen/obere und untere vordere und hintere Servos, automatischer linker und rechter Hydraulikdruck.
CNC-3 dreiachsige lineare Führungsschienen/dreiachsige Servoautomatik.
Technische Spezifikationen

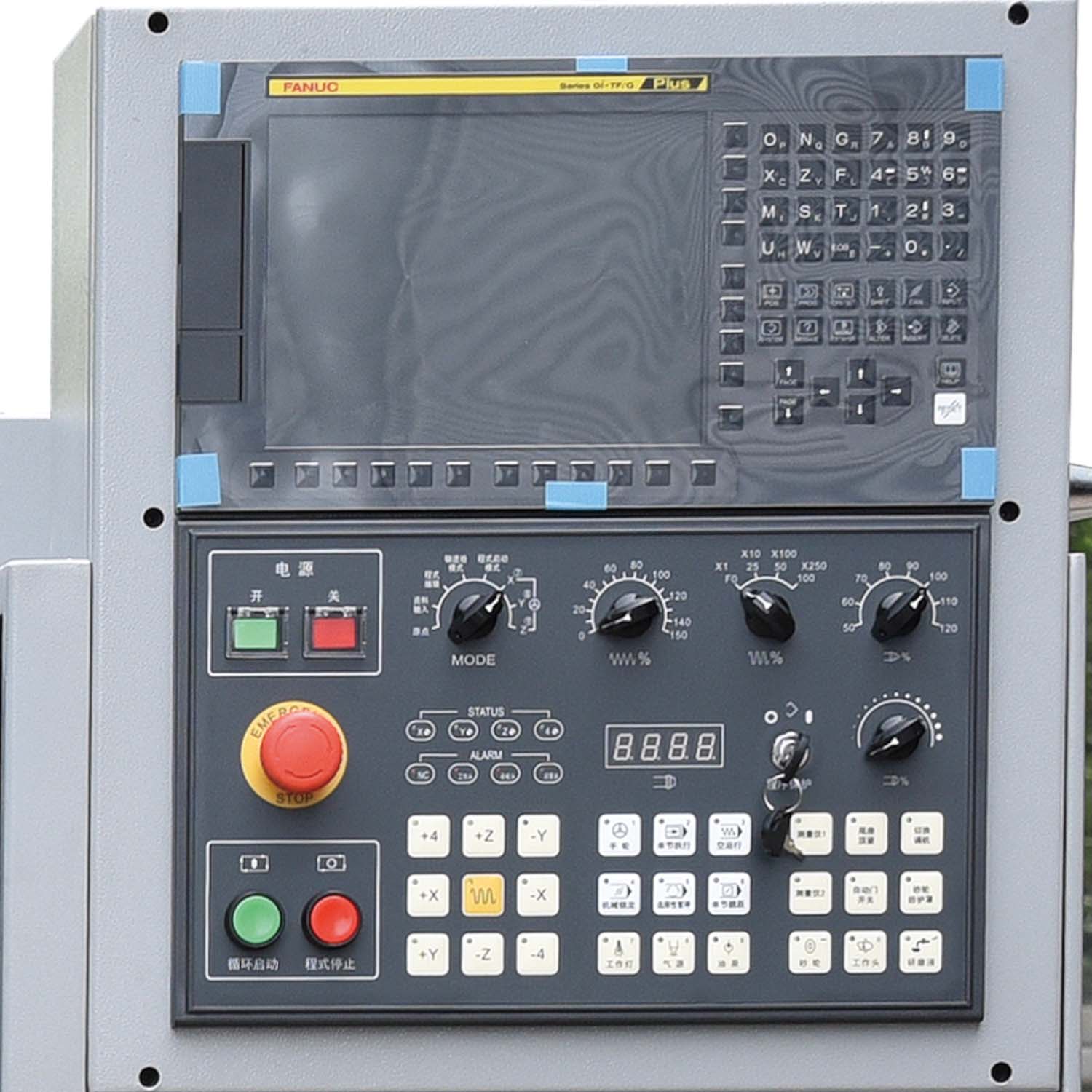

| ARTIKEL | SGS63CNC-2 | SGS63CNC-3 | SGS84CNC-2 | SGS84CNC-3 | |
| CNC | Betriebssystem | FANUC/Andere Optionen | FANUC/Andere Optionen | FANUC/Andere Optionen | FANUC/Andere Optionen |
| Umfang der Verarbeitung | Maximaler Hub (B×L) | 340 x 700 mm | 340 x 700 mm | 460 x 900 mm | 460 x 900 mm |
| Abstand von der Arbeitsplatte zur Spindelmitte | 490 mm | 490 mm | 600mm | 600mm | |
| Arbeitsplattenbereich | 300×600mm | 300×600mm | 400×800mm | 400×800mm | |
| Werkbank | Tischschienen | Doppel-V-harte Strecke | Doppel-V-harte Strecke | Doppel-V-harte Strecke | Doppel-V-harte Strecke |
| Struktur | Tisch-T-Nut (mm×n) | 14x1 | 14x1 | 14x3 | 14x3 |
| Bearbeitungspräzision und Effizienz |
Tischgeschwindigkeit links/rechts (60 Hz) | 1–25 (0,3–25) m/min | 1–25 (0,3–25) m/min | 1–25 (0,3–25) m/min | 1–25 (0,3–25) m/min |
| Bearbeitungsgenauigkeit (Ebenheit der bearbeiteten Grundfläche) | 0,005 mm | 0,005 mm | 0,005 mm | 0,005 mm | |
| Oberflächenrauheit | Ra≤0,25Hm | Ra≤0,25Hm | Ra≤0,25Hm | Ra≤0,25Hm | |
| Handräder | Hin- und Herbewegung beim Tippen | 0,1–10 mm/Vorschub | 0,1–10 mm/Vorschub | 0,1–10 mm/Vorschub | 0,1–10 mm/Vorschub |
| Eine Drehung der vorderen und hinteren Handräder | 4mm | 4mm | 4mm | 4mm | |
| Vordere und hintere Handräder in einer Skala | 0,02 mm | 0,02 mm | 0,02 mm | 0,02 mm | |
| Das obere Handrad dreht sich. | 1mm | 1mm | 1mm | 1mm | |
| Oberes Handrad mit einer Skala | 0,005 mm | 0,005 mm | 0,005 mm | 0,005 mm | |
| Schleifscheibenspindeln und hydraulische Leistung | Schleifscheibenabmessungen (Außendurchmesser×B×Innendurchmesser) | 355×38×127mm | 355×38×127mm | 355×38×127mm | 355×38×127mm |
| Spindelleistung (kW) | 3,7 kW | 3,7 kW | 3,75 kW | 3,75 kW | |
| Hydraulische PS (kW) | 1,5 kW | 1,5 kW | 3,75 kW | 3,75 kW | |
| Schleifscheibengeschwindigkeit 50/60 Hz | 1500/1800 U/min | 1500/1800 U/min | 1500/1800 U/min | 1500/1800 U/min | |
| Nettogewicht | 1900kg | 1900 kg | 2800kg | 2800kg | |
| Bruttogewicht der Maschine | 2300kg | 2300kg | 3400 kg | 3400 kg | |
| Kartongröße (L×B×H) | 2,3×1,6×1,97m | 2,3×1,9×2,1m | 2,3×1,9×2,1m | 2,3×1,9×2,1m | |
ARTIKEL |
SGS510 |
SGS615 |
SGS620 |
SGS720 |
|
CNC |
Betriebssystem |
560×1150 mm |
660×1650 mm |
660×2350 mm |
760×2350 mm |
Umfang der Verarbeitung |
Maximaler Hub (B×L) |
700mm |
700mm |
700mm |
700mm |
Abstand von der Arbeitsplatte zur Spindelmitte |
500×1000mm |
600×1500mm |
600×2000mm |
700×2000mm |
|
Arbeitsplattenbereich |
Doppel-V-harte Strecke |
Doppel-V-harte Strecke |
Doppel-V-harte Strecke |
Werkbankschiene |
|
Werkbank |
Tischschienen |
14x3 |
14x3 |
14x3 |
14x3 |
| Struktur |
Tisch-T-Nut |
1-25(0,3-25) m/min |
1-25(0,3-25)m/min |
1-25(0,3-25)m/min |
1-25(0,3-25)m/min |
Bearbeitungspräzision und Effizienz |
Tischgeschwindigkeit links/rechts |
0,005 mm |
0,005 mm |
0,005 mm |
0,005 mm |
Bearbeitungsgenauigkeit (Ebenheit der bearbeiteten Grundfläche) |
Ra≤0,25Hm |
Ra≤0,25Hm |
Ra≤0,25Hm |
Ra≤0,25Hm |
|
Oberflächenrauheit |
0,1–10 mm/Vorschub |
0,1–10 mm/Vorschub |
0,1–10 mm/Vorschub |
0,1–10 mm/Vorschub |
|
Handräder |
Hin- und Herbewegung beim Tippen |
5mm |
5mm |
5mm |
5mm |
Eine Drehung der vorderen und hinteren Handräder |
0,02 mm |
0,02 mm |
0,02 mm |
0,02 mm |
|
Vordere und hintere Handräder in einer Skala |
0,025 mm |
0,025 mm |
0,025 mm |
0,025 mm |
|
Das obere Handrad dreht sich. |
0,002 mm |
0,002 mm |
0,002 mm |
0,002 mm |
|
Oberes Handrad mit einer Skala |
355×50× 127mm |
355×50×127mm |
355×50×127mm |
355X50×127mm |
|
Schleifscheibenspindeln und |
Schleifscheibenabmessungen (Außendurchmesser×B×Innendurchmesser) |
||||
Spindelleistung (kW) |
7,5 kW |
7,5 kW |
7,5 kW |
7,5 kW |
|
Hydraulische PS (kW) |
3,75 kW |
3,75 kW |
3,75 kW |
3,75 kW |
|
Schleifscheibengeschwindigkeit |
1500/1800 U/min |
1500/1800 U/min |
1500/1800 U/min |
1500/1800 U/min |
|
Nettogewicht |
5800kg |
7400 kg |
8900 kg |
9700 kg |
|
Bruttogewicht der Maschine |
6900 kg |
9000 kg |
12000 kg |
12500 kg |
|
Kartongröße (L×B×H) |
3,4×2,2×2,6m |
5,3×2,2×2,6m |
6,4×2,2×2,6m |
6,4×2,2×2,6m |
|
