Caratteristiche
Introduzione alla macchina

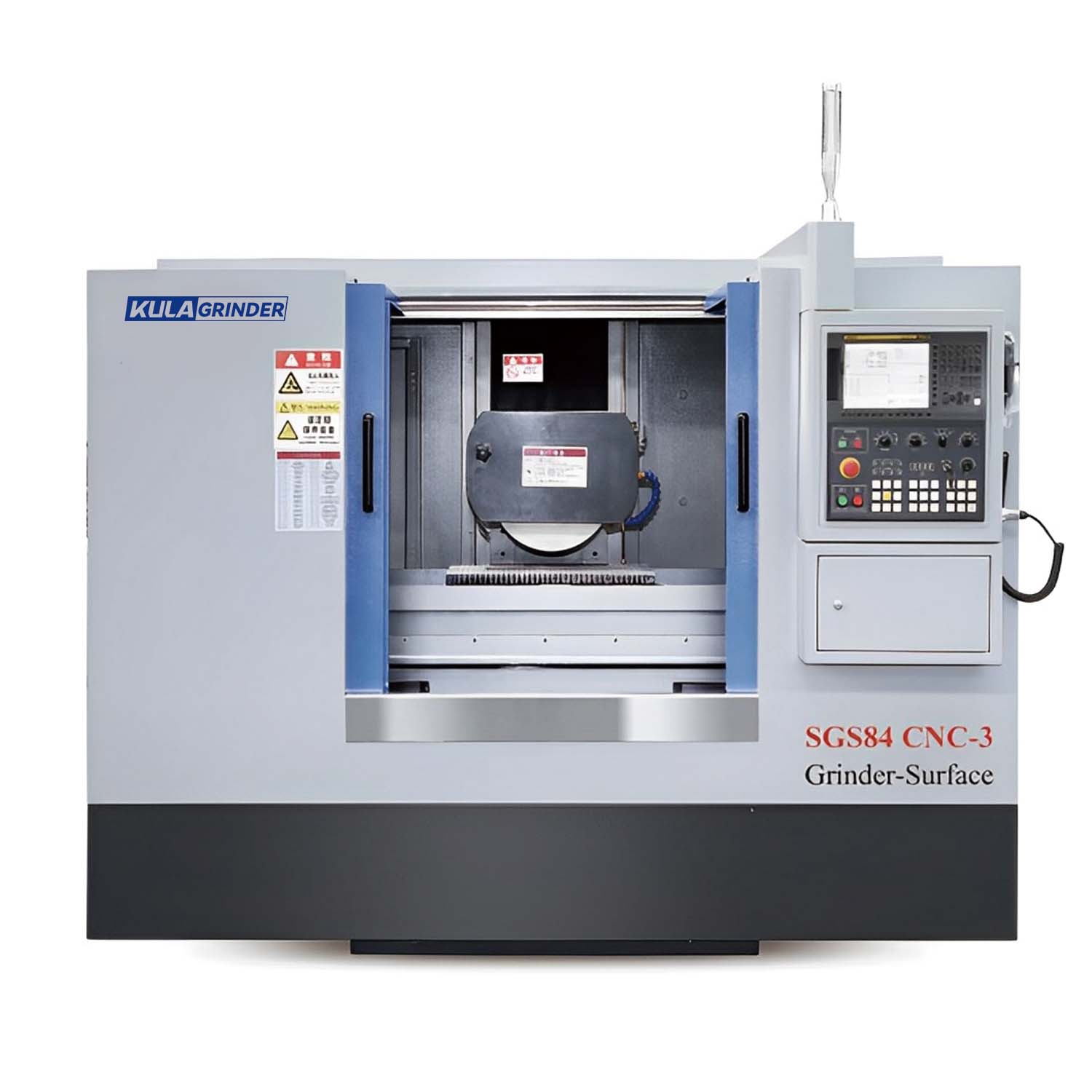

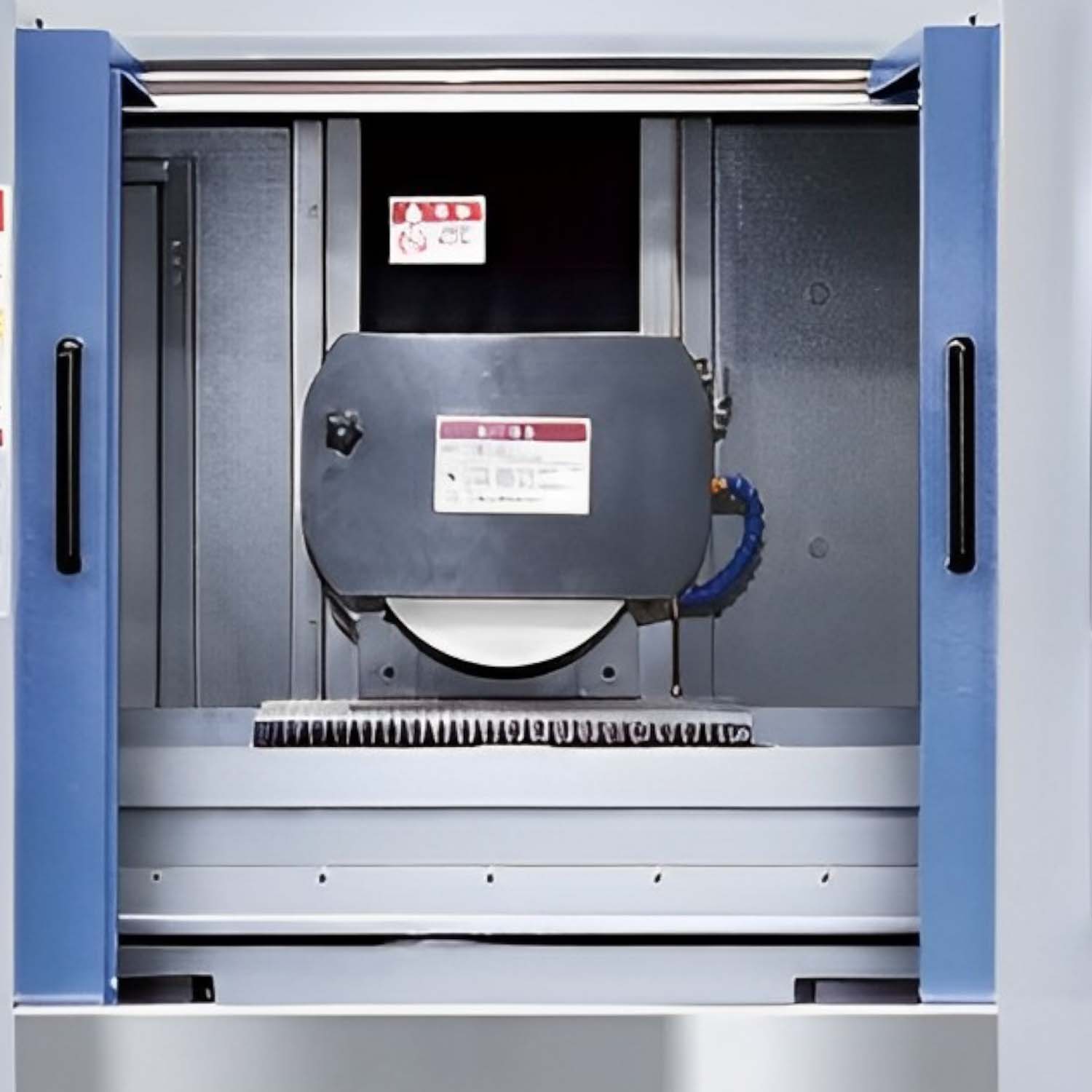

La serie a sella Surface Grinder SGS è una rettificatrice per superfici piccola, economica e di alta precisione con una struttura a sella che occupa poco spazio. La rettificatrice per superfici CNC offre una varietà di possibilità di rettifica e può soddisfare le esigenze di rettifica di scanalature, passi, formatura, indicizzazione, ecc. La pista a tre assi è una pista dura rivestita in plastica che è stata raschiata a mano per alta precisione e durata.
Avanzamento automatico servo asse superiore e inferiore A1 opzionale.
Guide lineari superiori e inferiori CNC-1/servo ad azionamento diretto a un asse.
Binari di guida lineari superiori e inferiori CNC-2, doppi binari rigidi anteriori e posteriori a forma di V/servi anteriori e posteriori superiori e inferiori, pressione idraulica automatica sinistra e destra.
Guide lineari a tre assi CNC-3/servo automatico a tre assi.
Specifiche tecniche

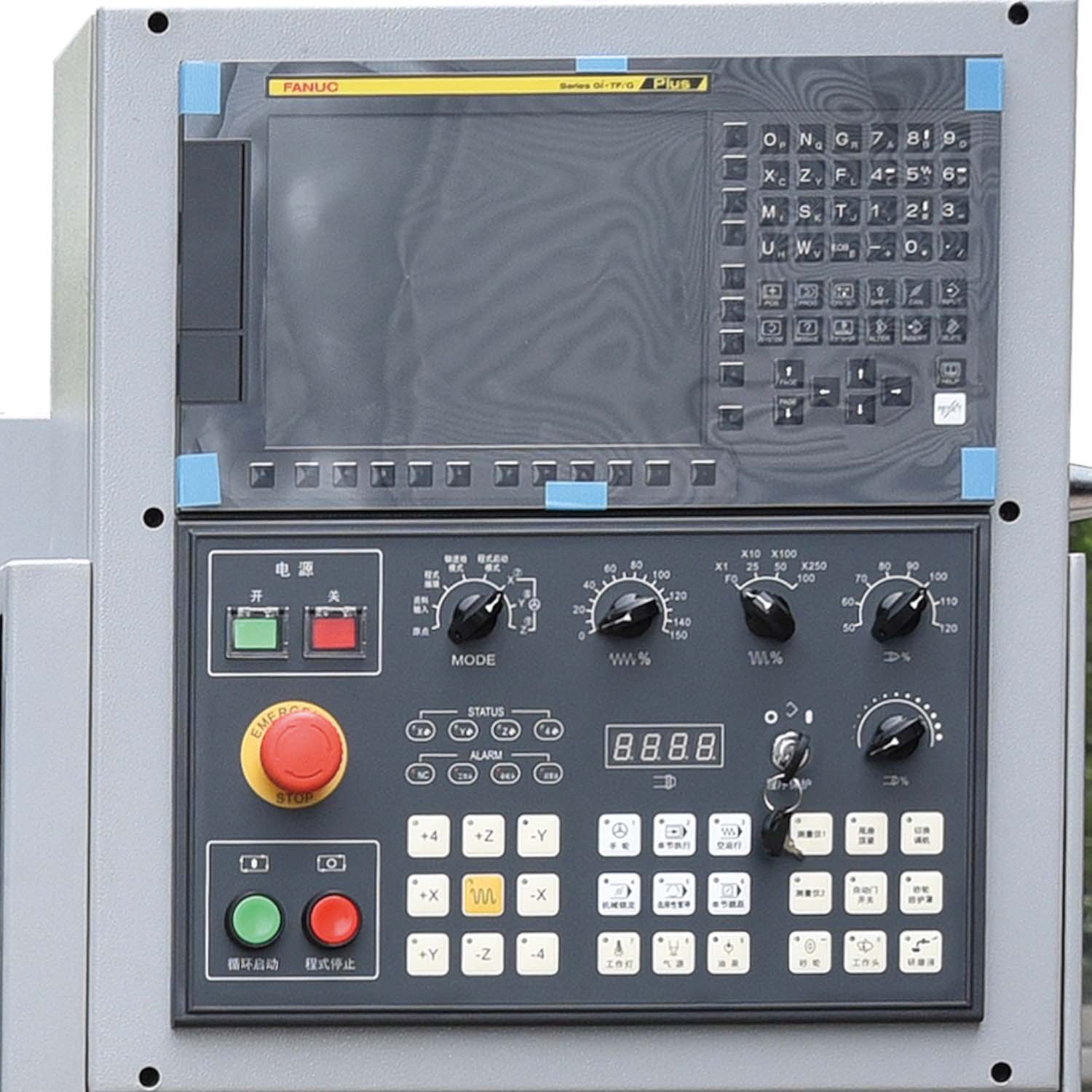

| ARTICOLO | SGS63CNC-2 | SGS63CNC-3 | SGS84CNC-2 | SGS84CNC-3 | |
| CNC | Sistema operativo | FANUC/Altre opzioni | FANUC/Altre opzioni | FANUC/Altre opzioni | FANUC/Altre opzioni |
| Ambito del trattamento | Corsa massima (L×L) | 340 x 700 mm | 340 x 700 mm | 460 x 900 mm | 460 x 900 mm |
| Distanza dal piano di lavoro al centro del mandrino | 490mm | 490 mm | 600 mm | 600 mm | |
| Zona del controsoffitto | 300×600 mm | 300×600 mm | 400×800mm | 400×800mm | |
| Banco da lavoro | Tracce della tabella | Pista dura a doppia V | Pista dura a doppia V | Pista dura a doppia V | Pista dura a doppia V |
| Struttura | Scanalatura a T della tavola (mm×n) | 14×1 | 14×1 | 14×3 | 14×3 |
| Precisione ed efficienza della lavorazione |
Velocità tavolo sinistra/destra (60HZ) | 1-25 (0,3-25) metri/minuto | 1-25 (0,3-25) metri/minuto | 1-25 (0,3-25) metri/minuto | 1-25 (0,3-25) metri/minuto |
| Precisione della lavorazione (planarità della superficie di base lavorata) | 0,005 mm | 0,005 mm | 0,005 mm | 0,005 mm | |
| Rugosità superficiale | Ra ≤ 0,25 Hm | Ra ≤ 0,25 Hm | Ra ≤ 0,25 Hm | Ra ≤ 0,25 Hm | |
| Volantini | Movimento avanti e indietro durante l'avanzamento lento | 0,1-10 mm/avanzamento | 0,1-10 mm/avanzamento | 0,1-10 mm/avanzamento | 0,1-10 mm/avanzamento |
| Un giro dei volantini anteriore e posteriore | 4 mm | 4 mm | 4 mm | 4 mm | |
| Volantini anteriori e posteriori in un'unica scala | 0,02 mm | 0,02 mm | 0,02 mm | 0,02 mm | |
| Il volantino superiore gira. | 1 mm | 1 mm | 1 mm | 1 mm | |
| Volantino superiore una scala | 0,005 mm | 0,005 mm | 0,005 mm | 0,005 mm | |
| Mandrini portamola e potenza idraulica | Dimensioni della mola (diametro esterno×L×diametro interno) | 355×38×127 mm | 355×38×127 mm | 355×38×127 mm | 355×38×127 mm |
| Potenza del mandrino (kw) | 3,7 kW | 3,7 kW | 3,75 kW | 3,75 kW | |
| Potenza idraulica (kw) | 1,5 kW | 1,5 kW | 3,75 kW | 3,75 kW | |
| Velocità della mola 50/60HZ | 1500/1800 giri/min | 1500/1800 giri/min | 1500/1800 giri/min | 1500/1800 giri/min | |
| Peso netto | 1900 kg | 1900 kg | 2800 kg | 2800 kg | |
| Peso lordo della macchina | 2300 kg | 2300 kg | 3400 kg | 3400 kg | |
| Dimensioni del cartone (L×L×A) | 2,3×1,6×1,97 m | 2,3×1,9×2,1 m | 2,3×1,9×2,1 m | 2,3×1,9×2,1 m | |
ARTICOLO |
SGS510 |
SGS615 |
SGS620 |
SGS720 |
|
CNC |
Sistema operativo |
560×1150mm |
660×1650mm |
660×2350 mm |
760×2350 mm |
Ambito del trattamento |
Corsa massima (L×L) |
700 mm |
700 mm |
700 mm |
700 mm |
Distanza dal piano di lavoro al centro del mandrino |
500×1000 mm |
600×1500mm |
600×2000mm |
700×2000mm |
|
Zona del controsoffitto |
Pista dura a doppia V |
Pista dura a doppia V |
Pista dura a doppia V |
guida per banco da lavoro |
|
Banco da lavoro |
Tracce della tabella |
14×3 |
14×3 |
14×3 |
14×3 |
| Struttura |
Scanalatura a T del tavolo |
1-25(0,3-25) metri/minuto |
1-25(0,3-25)m/min |
1-25(0,3-25)m/min |
1-25(0,3-25)m/min |
Precisione ed efficienza della lavorazione |
Velocità tavolo sinistra/destra |
0,005 mm |
0,005 mm |
0,005 mm |
0,005 mm |
Precisione della lavorazione (planarità della superficie di base lavorata) |
Ra ≤ 0,25 Hm |
Ra ≤ 0,25 Hm |
Ra ≤ 0,25 Hm |
Ra ≤ 0,25 Hm |
|
Rugosità superficiale |
0,1-10 mm/avanzamento |
0,1-10 mm/avanzamento |
0,1-10 mm/avanzamento |
0,1-10 mm/avanzamento |
|
Volantini |
Movimento avanti e indietro durante l'avanzamento lento |
5mm |
5mm |
5mm |
5mm |
Un giro dei volantini anteriore e posteriore |
0,02 mm |
0,02 mm |
0,02 mm |
0,02 mm |
|
Volantini anteriori e posteriori in un'unica scala |
0,025 mm |
0,025 mm |
0,025 mm |
0,025 mm |
|
Il volantino superiore gira. |
0,002 mm |
0,002 mm |
0,002 mm |
0,002 mm |
|
Volantino superiore una scala |
355×50×127mm |
355×50×127mm |
355×50×127 mm |
355X50×127mm |
|
Mandrini portamola e |
Dimensioni della mola (diametro esterno×L×diametro interno) |
||||
Potenza del mandrino (kw) |
7,5 kW |
7,5 kW |
7,5 kW |
7,5 kW |
|
Potenza idraulica (kw) |
3,75 kW |
3,75 kW |
3,75 kW |
3,75 kW |
|
Velocità della mola |
1500/1800 giri/min |
1500/1800 giri/min |
1500/1800 giri/min |
1500/1800 giri/min |
|
Peso netto |
5800 kg |
7400kg |
8900 kg |
9700 kg |
|
Peso lordo della macchina |
6900 kg |
9000 kg |
12000 kg |
12500kg |
|
Dimensioni del cartone (L×L×A) |
3,4×2,2×2,6 m |
5,3×2,2×2,6 metri |
6,4×2,2×2,6 metri |
6,4×2,2×2,6 metri |
|
