Ciri-ciri
Pengenalan Mesin

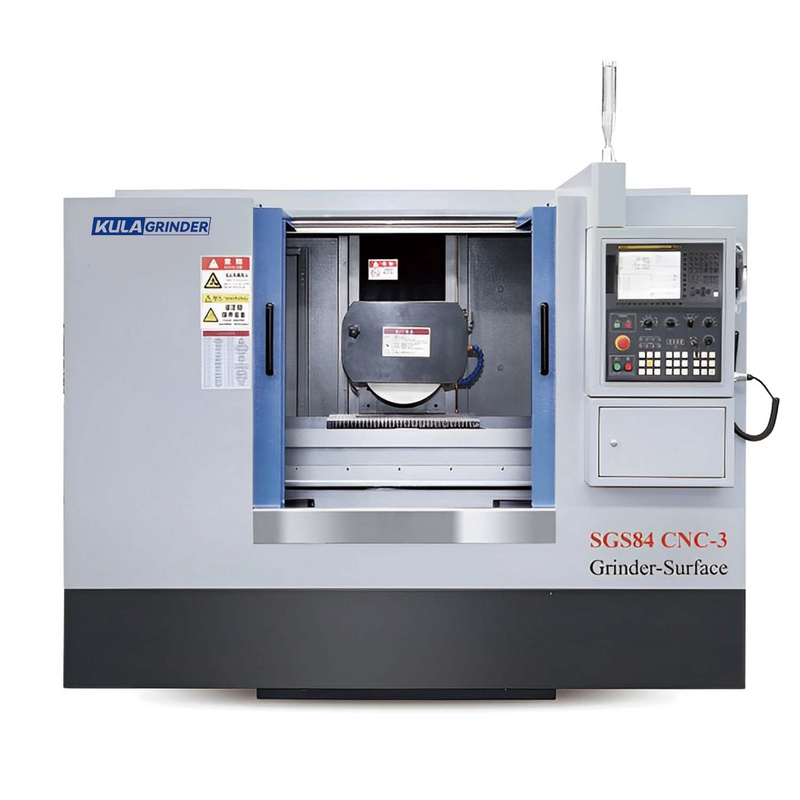

Siri pelana Surface Grinder SGS ialah mesin pengisar permukaan yang kecil, menjimatkan, berketepatan tinggi dengan struktur jenis pelana yang mengambil sedikit ruang. Mesin pengisar permukaan CNC menawarkan pelbagai kemungkinan pengisaran, dan boleh memenuhi keperluan pengisaran alur, padang, pembentukan, pengindeksan, dll. Trek tiga paksi ialah trek keras bersalut plastik yang telah dikikis tangan untuk ketepatan dan ketahanan yang tinggi.
Suapan automatik servo paksi atas dan bawah A1 pilihan.
Rel panduan linear atas dan bawah CNC-1/servo pemacu terus satu paksi.
Rel panduan linear atas dan bawah CNC-2, rel keras depan dan belakang berbentuk V berganda/servos hadapan dan belakang atas dan bawah, tekanan hidraulik kiri dan kanan automatik.
Rel panduan linear tiga paksi CNC-3/automatik servo tiga paksi.
Spesifikasi Teknikal
| ITEM | SGS63CNC-2 | SGS63CNC-3 | SGS84CNC-2 | SGS84CNC-3 | |
| CNC | Sistem pengendalian | FANUC/Pilihan lain | FANUC/Pilihan lain | FANUC/Pilihan lain | FANUC/Pilihan lain |
| Skop pemprosesan | Pukulan Maksimum (W×L) | 340 x 700 mm | 340 x 700 mm | 460 x 900 mm | 460 x 900 mm |
| Jarak dari atas kerja ke pusat gelendong | 490mm | 490mm | 600mm | 600mm | |
| Kawasan meja | 300×600mm | 300×600mm | 400×800mm | 400×800mm | |
| Meja kerja | Trek Meja | Trek Keras Double V | Trek Keras Double V | Trek Keras Double V | Trek Keras Double V |
| Struktur | Slot T Jadual (mm×n) | 14x1 | 14x1 | 14x3 | 14x3 |
| Ketepatan dan kecekapan pemesinan |
Kelajuan kiri/kanan jadual (60HZ) | 1-25 (0.3-25) m/min | 1-25 (0.3-25) m/min | 1-25 (0.3-25) m/min | 1-25 (0.3-25) m/min |
| Ketepatan pemesinan (kerataan permukaan asas mesin) | 0.005mm | 0.005mm | 0.005mm | 0.005mm | |
| Kekasaran permukaan | Ra≤0.25Hm | Ra≤0.25Hm | Ra≤0.25Hm | Ra≤0.25Hm | |
| Roda tangan | Pergerakan ke belakang dan ke belakang semasa beringsut | 0.1-10mm/suapan | 0.1-10mm/suapan | 0.1-10mm/suapan | 0.1-10mm/suapan |
| Satu pusingan roda tangan hadapan dan belakang | 4mm | 4mm | 4mm | 4mm | |
| Roda tangan depan dan belakang dalam satu skala | 0.02mm | 0.02mm | 0.02mm | 0.02mm | |
| Roda bahagian atas berputar. | 1mm | 1mm | 1mm | 1mm | |
| Roda tangan atas satu skala | 0.005mm | 0.005mm | 0.005mm | 0.005mm | |
| Spindle roda pengisar dan Kuasa Kuda Hidraulik | Dimensi roda pengisaran (diameter luar×W×diameter dalam) | 355×38×127mm | 355×38×127mm | 355×38×127mm | 355×38×127mm |
| Kuasa Kuda Spindle(kw) | 3.7kw | 3.7kw | 3.75kw | 3.75kw | |
| Kuasa kuda hidraulik (kw) | 1.5kw | 1.5kw | 3.75kw | 3.75kw | |
| Kelajuan roda pengisaran 50/60HZ | 1500/1800r.pm | 1500/1800r.pm | 1500/1800r.pm | 1500/1800r.pm | |
| Berat bersih | 1900kg | 1900kg | 2800kg | 2800kg | |
| Berat kasar mesin | 2300kg | 2300kg | 3400kg | 3400kg | |
| Saiz kadbod (L×W×H) | 2.3×1.6×1.97m | 2.3×1.9×2.1m | 2.3×1.9×2.1m | 2.3×1.9×2.1m | |
ITEM |
SGS510 |
SGS615 |
SGS620 |
SGS720 |
|
CNC |
Sistem pengendalian |
560×1150 mm |
660×1650 mm |
660×2350 mm |
760×2350 mm |
Skop pemprosesan |
Pukulan Maksimum (W×L) |
700mm |
700mm |
700mm |
700mm |
Jarak dari atas kerja ke pusat gelendong |
500×1000mm |
600×1500mm |
600×2000mm |
700×2000mm |
|
Kawasan meja |
Trek Keras Double V |
Trek Keras Double V |
Trek Keras Double V |
rel meja kerja |
|
Meja kerja |
Trek Meja |
14x3 |
14x3 |
14x3 |
14x3 |
| Struktur |
Slot T Jadual |
1-25(0.3-25) m/min |
1-25(0.3-25)m/min |
1-25(0.3-25)m/min |
1-25(0.3-25)m/min |
Ketepatan dan kecekapan pemesinan |
Kelajuan kiri/kanan jadual |
0.005mm |
0.005mm |
0.005mm |
0.005mm |
Ketepatan pemesinan (kerataan permukaan asas mesin) |
Ra≤0.25Hm |
Ra≤0.25Hm |
Ra≤0.25Hm |
Ra≤0.25Hm |
|
Kekasaran permukaan |
0.1-10mm/suapan |
0.1-10mm/suapan |
0.1-10mm/suapan |
0.1-10mm/suapan |
|
Roda tangan |
Pergerakan ke belakang dan ke belakang semasa beringsut |
5mm |
5mm |
5mm |
5mm |
Satu pusingan roda tangan hadapan dan belakang |
0.02mm |
0.02mm |
0.02mm |
0.02mm |
|
Roda tangan depan dan belakang dalam satu skala |
0.025mm |
0.025mm |
0.025mm |
0.025mm |
|
Roda bahagian atas berputar. |
0.002mm |
0.002mm |
0.002mm |
0.002mm |
|
Roda tangan atas satu skala |
355×50×127mm |
355×50×127mm |
355×50×127mm |
355X50×127mm |
|
Spindle roda pengisar dan |
Dimensi roda pengisaran (diameter luar×W×diameter dalam) |
||||
Kuasa Kuda Spindle(kw) |
7.5kw |
7.5kw |
7.5kw |
7.5kw |
|
Kuasa kuda hidraulik (kw) |
3.75kw |
3.75kw |
3.75kw |
3.75kw |
|
Kelajuan roda pengisaran |
1500/1800r.pm |
1500/1800r.pm |
1500/1800r.pm |
1500/1800r.pm |
|
Berat bersih |
5800kg |
7400kg |
8900kg |
9700kg |
|
Berat kasar mesin |
6900kg |
9000kg |
12000kg |
12500kg |
|
Saiz kadbod (L×W×H) |
3.4×2.2×2.6m |
5.3×2.2×2.6m |
6.4×2.2×2.6m |
6.4×2.2×2.6m |
|
