تعد المطاحن الأسطوانية CNC إحدى القطع الأساسية للمعدات في التصنيع الدقيق الحديث. إنهم يستخدمون أنظمة التحكم العددي بالكمبيوتر (CNC) للتحكم بدقة في حركة عجلات الطحن وقطع العمل، مما يتيح طحنًا عالي الدقة للأجزاء الدوارة الأسطوانية أو المخروطية أو غيرها من الأجزاء الدوارة المعقدة.
بشكل عام، المزايا الأساسية لل تكمن المطاحن الأسطوانية الخارجية CNC في مزيجها من الدقة العالية والكفاءة العالية والمرونة العالية. تتيح قدرتها على الاستيفاء متعدد المحاور إكمال عمليات الطحن الكنتورية المعقدة بكفاءة (مثل الخطوات والأسطح المخروطية والأقواس) في عملية واحدة.
بالإضافة إلى ذلك، تتيح تقنية القياس عبر الإنترنت المتكاملة وتقنية التعويض التلقائي تصحيح الأخطاء في الوقت الفعلي، مما يضمن استقرار المعالجة. علاوة على ذلك، يتم دمجها بسهولة في خطوط الإنتاج الآلية، مما يتيح الإنتاج الذكي بدون طيار، ويعزز بشكل كبير كفاءة وموثوقية التصنيع الدقيق الحديث.
نظرة عامة على سلسلة المطحنة الأسطوانية KULA CNC
غرض
وحدة
جي سي-400VS
جي سي-400DVS
جي سي-400HVS
جي سي-600VS
جي سي-600DVS
جي سي-600HVS
القدرة على المعالجة
الأعلى. القطر الخارجي القابل للطحن
مم
φ400
φ600
دقيقة. القطر الداخلي القابل للطحن
مم
φ120
φ60
/
φ120
φ60
/
المسافة من سطح الطاولة إلى الأنف المغزلي
مم
550
550
طاولة دوارة (طاولة عمل)
قطر الطاولة
مم
φ400
φ600
سرعة الطاولة الدوارة
دورة في الدقيقة
0∽250
0∽250
قوة الطاولة الدوارة / عزم الدوران
كيلووات/نانومتر
5.3/250
8.4/320
عجلة الطحن والمغزل الكهربائي
الأعلى. حجم عجلة الطحن (القطر الخارجي)
مم
φ350
φ350
دقيقة. حجم عجلة الطحن (القطر الداخلي / الوجه)
مم
φ80
φ120
φ80
φ120
واجهة مغزل عجلة الطحن (القطر الخارجي)
/
1:5
1:6
واجهة مغزل عجلة الطحن (القطر الداخلي / الوجه)
/
/
إتش إس كيه-C63
HSK-C40
/
إتش إس كيه-C63
قوة المغزل (القطر الخارجي / القطر الداخلي)
كيلووات
6
6/13
6/8.5
25
25/13
عزم دوران المغزل (القطر الخارجي / القطر الداخلي)
نانومتر
37
37/20
37/10
60
60120
السرعة المقدرة (القطر الخارجي / القطر الداخلي)
دورة في الدقيقة
4000
4000/8000
4000
4000/8000
المحور X1 / X2 (يسار ويمين)
السفر باليسار واليمين
مم
400
400/400
400
400/400
معدل التغذية
مم/دقيقة
0∽5000
0∽5000
إعداد الحد الأدنى
مم
0.001
0.001
المحور Z1 / Z2 (أعلى وأسفل)
صعودا وهبوطا السفر
مم
500
500/500
500
500/500
معدل التغذية
مم/دقيقة
0∽5000
0~5000
إعداد الحد الأدنى
مم
0.001
0.001
المحركات
المحور X1، X2 (*مؤازرة ياسكاوا)
كيلووات/نانومتر
1.8/11.5
1.8/11.5
1.8/11.5
1.8/11.5
المحور Z1، Z2 (*مؤازرة ياسكاوا)
كيلووات/نانومتر
1.8/11.5
1.8/11.5
2.9/18.6
2.9/18.6
مضخة سائل التبريد (التبريد / مسدس الماء)
كيلووات
0.55/0.37
0.55×2/0.37
0.55/0.37
0.55×2/0.37
أبعاد النقل والتعبئة (LxWxH)
مم
3500×3000×3000
3500×3000×3000
بصمة العمل (LxWxH)
مم
4500×3500×2800
4500×3500×2800
الوزن الصافي للماكينة / الوزن الإجمالي (تقريبًا)
طن
6/6.5
717.5
6.517
7.518
الحد الأقصى من الطاقة المطلوبة (تقريبًا)
كيلو فولت أمبير
18
35
30
40
60
60
غرض
وحدة
جي سي-600 فولت
جي سي-600HV

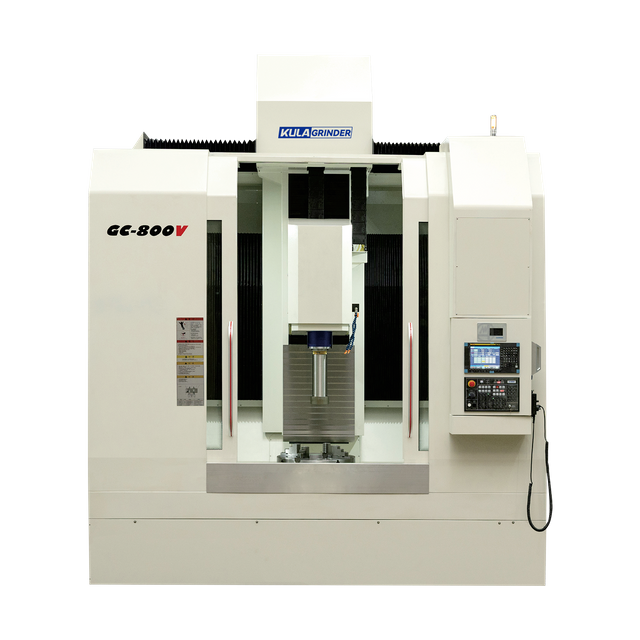

جي سي-800 فولت
جي سي-800HV
جي سي-1000 فولت
جي سي-1000HV
القدرة على المعالجة
الأعلى. القطر الخارجي القابل للطحن (عجلة الطحنφ150)
مم
φ650
φ850
φ1010
المسافة من سطح الطاولة إلى الأنف المغزلي
مم
950
950
900
ارتفاع طحن القطر الخارجي
مم
450
450
400
ارتفاع طحن القطر الداخلي
مم
350
350
300
سعة تحميل الطاولة
كجم
800
800
السرعة المنخفضة: 4000، السرعة العالية: 1500
طاولة دوارة (طاولة عمل)
قطر الطاولة
مم
φ600
φ800
φ1000
سرعة الطاولة الدوارة
دورة في الدقيقة
0~150
0~150
0∽100
قوة الطاولة الدوارة / عزم الدوران
كيلووات/نانومتر
11/1050
11/1050
23/2250
عجلة الطحن والمغزل الكهربائي
قطر عجلة الطحن (المغزل العمودي)
مم
φ50-φ300
φ50-φ300
φ50-φ300
واجهة مغزل عجلة الطحن (المغزل العمودي)
/
HSK-C100
HSK-C100
HSK-C100
قوة المغزل / عزم الدوران (المغزل العمودي)
كيلووات/نانومتر
28/109
28/109
28/109
سرعة المغزل (المغزل العمودي)
دورة في الدقيقة
500-8000
500-8000
500-8000
قطر عجلة الطحن (المغزل الأفقي)
مم
/
φ350
/
φ350
/
φ350
واجهة مغزل عجلة الطحن (المغزل الأفقي)
/
/
1:6
/
1:6
/
1:6
قوة المغزل / عزم الدوران (المغزل الأفقي)
كيلووات/نانومتر
/
25/60
/
25/60
/
25/60
سرعة المغزل (المغزل الأفقي)
دورة في الدقيقة
/
500-5000
/
500-5000
/
500-5000
المحور X1 / X2 (يسار ويمين)
السفر باليسار واليمين
مم
1150
575/575
1150
575/575
1150
575/575
معدل التغذية
مم/دقيقة
0∽6000
0∽5000
0∽5000
إعداد الحد الأدنى
مم
0.001
0.001
0.001
المحور Z1 / Z2 (أعلى وأسفل)
صعودا وهبوطا السفر
مم
950
950/950
950
950/950
900
900/900
معدل التغذية
مم/دقيقة
0∽5000
0∽5000
0∽5000
إعداد الحد الأدنى
مم
0.001
0.001
0.001
المحركات
المحور X1، X2 (*مؤازرة FANUC)
كيلووات/نانومتر
3.0/27
3.0/27
3.0/27
3.0/27
3.0/27
3.0/27
المحور Z1، Z2 (*مؤازرة FANUC)
كيلووات/نانومتر
3.0/27
3.0/27
3.0/27
3.0/27
3.0/27
3.0/27
مضخة التبريد (التبريد / التنظيف)
كيلووات
1.5/0.55
1.5×2/0.55
1.5/0.55
1.5×2/0.55
1.5/0.55
1.5×2/0.55
أبعاد النقل والتعبئة (الطول×العرض×الارتفاع)
مم
3700×3700×3900
3700×3700×3900
3700×3700×3900
بصمة العمل (L×W×H)
مم
4000×4000×4900
4000×4000×4900
4000×4000×4900
الوزن الصافي للماكينة / الوزن الإجمالي (تقريبًا)
طن
17.5/19
19.5/21
18/19.5
20/21.5
18.5/20
20.5122
الحد الأقصى من الطاقة المطلوبة (تقريبًا)
كيلو فولت أمبير
50
80
50
80
60
90
مزايا آلة الطحن الأسطوانية CNC
تم تصميم المطاحن الأسطوانية KULA CNC مع التركيز على تقديم قيمة وأداء لا مثيل لهما، وتلبية مجموعة واسعة من الاحتياجات الصناعية. تجربة ميزة KULA:
تغطية حجم لا مثيل لها : مع نماذج تتراوح من سلسلة GC-400 المدمجة (قطر خارجي يصل إلى φ400 مم) إلى GC-1000HV للخدمة الشاقة (قطر خارجي يصل إلى φ1010 مم)، توفر KULA قدرة المعالجة الأكثر شمولاً في فئتها، مما يلبي متطلبات كل من الأجزاء الدقيقة الصغيرة والمكونات الصناعية الكبيرة.
دقة وتحكم استثنائيان : حقق تفاوتات مشددة وتشطيبات سطحية فائقة باستخدام أنظمة CNC المتقدمة. تتميز أجهزتنا بحركات محورية دقيقة (الحد الأدنى للإعداد 0.001 مم) وطاولات دوارة قوية، مما يضمن الحصول على نتائج متسقة وقابلة للتكرار.
خيارات التكوين المتنوعة : قم بتصميم حل الطحن الخاص بك من خلال عروض النماذج المتنوعة لدينا:
سلسلة V مقابل HV : اختر بين الطرازات القياسية (V) وعالية الأداء (HV). غالبًا ما تتميز سلسلة HV بقدرة دوران أعلى، وعزم دوران أكبر، وأقطار معالجة أكبر، وقدرات عمود دوران مزدوج لتعزيز الكفاءة.
مغازل أفقية اختيارية : تم تجهيز العديد من أجهزتنا بمغازل طحن أفقية اختيارية، مما يتيح التشغيل الآلي متعدد الاتجاهات والطحن الكفافي المعقد في إعداد واحد.
خيارات المغزل : اختر من بين واجهات المغزل المتنوعة (HSK-C100، 1:6، وما إلى ذلك) وتكوينات الطاقة/السرعة لتتوافق مع متطلباتك الخاصة من المواد والطحن.
إنتاج عالي الكفاءة وكبير الحجم : مدعومًا بمغازل كهربائية عالية المواصفات (تصل إلى 28 كيلو وات رأسيًا، و25 كيلو وات أفقيًا) وطاولات دوارة قوية ذات عزم دوران عالي، تعمل مطاحن KULA على زيادة الإنتاجية إلى الحد الأقصى وهي مثالية للإنتاج الآلي على نطاق واسع.
الأتمتة والتكامل المتقدمان : تتميز المطاحن لدينا بمحركات مؤازرة FANUC وYaskawa الرائدة للتحكم الدقيق في المحور، وقد تم تصميمها للتكامل السلس في خطوط الإنتاج الآلية، مما يتيح تصنيعًا ذكيًا فعالاً بدون طيار.
تصميم صناعي قوي : تم تصميم آلات KULA بمكونات شديدة التحمل وقدرات تحميل عالية على الطاولة، لضمان المتانة والموثوقية والأداء طويل الأمد في البيئات الصناعية الصعبة.
القيمة المباشرة للمصنع : استفد من الأسعار التنافسية والدعم الفني المباشر وسلسلة التوريد المبسطة عن طريق الشراء مباشرة من KULA.
خدمة الصناعات المتنوعة بالدقة والقوة
تعد المطاحن الأسطوانية CNC من KULA أدوات لا غنى عنها في مجموعة واسعة من الصناعات حيث تعد الدقة والكفاءة والقدرة على معالجة المكونات الكبيرة أمرًا بالغ الأهمية:
صناعة السيارات : مثالية للأعمدة المرفقية الكبيرة، وأعمدة النقل، ومحاور القيادة، ومكونات المركبات الصناعية، وسباقات المحامل الكبيرة، وأجزاء حاقن الوقود.
صناعة الطيران : مثالية لطحن أعمدة التوربينات الكبيرة، وشفرات الدوار، ومكونات معدات الهبوط، وأجزاء محركات الطائرات، والمحركات الهيدروليكية التي تتطلب دقة فائقة.
الآلات الصناعية : تصنيع البكرات الكبيرة، والأعمدة الدقيقة للآلات الثقيلة، وأعمدة المضخات، والمكونات الهيدروليكية، والأجزاء الصناعية الأخرى ذات القطر الكبير.
صناعة الأجهزة الطبية : معالجة الأعمدة والمكونات الدقيقة للمعدات الطبية الكبيرة حيث يكون التشطيب الاستثنائي للسطح والدقة أمرًا بالغ الأهمية.
الصناعة العامة : مناسبة لمجموعة واسعة من الأجزاء الأسطوانية ذات القطر الكبير التي تتطلب طحنًا عالي الجودة وأداءً قويًا.
