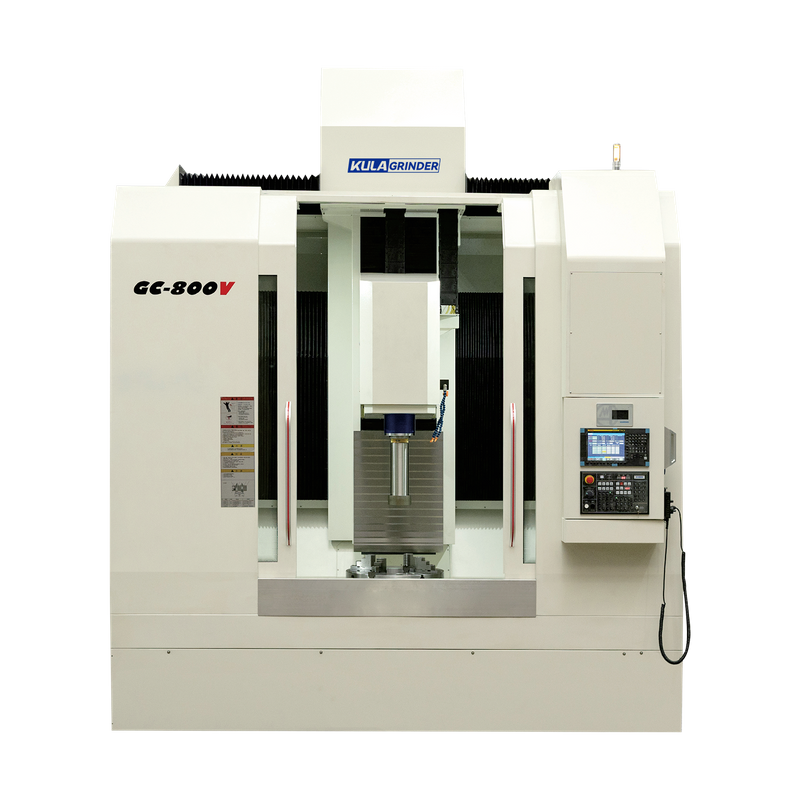

CNC العمودي المطحنة GC Series

قدرة المعالجة

الأعلى. قطر خارجي قابل للطحن (φ150 عجلة الطحن)

مم

φ650

φ850

φ1010

المسافة من سطح الجدول إلى أنف المغزل

مم

950

950

900

ارتفاع طحن القطر الخارجي

مم

450

450

400

ارتفاع طحن القطر الداخلي

مم

350

350

300

سعة تحميل الجدول

كجم

800

800

السرعة المنخفضة: 4000 ، سرعة عالية: 1500

طاولة دوارة (قابلة للتشغيل)

قطر الجدول

مم

φ600

φ800

φ1000

سرعة الجدول الدوار

دورة في الدقيقة

0 ～ 150

0 ～ 150

0∽100

طاقة الجدول الدوار / عزم الدوران

KW/NM

11/1050

11/1050

23/2250

طحن العجلة والغزل الكهربائي

قطر عجلة الطحن (المغزل العمودي)

مم

Φ50 -300

Φ50 -300

Φ50 -300

واجهة مغزل عجلة الطحن (المغزل العمودي)

/

HSK-C100

HSK-C100

HSK-C100

قوة المغزل / عزم الدوران (المغزل العمودي)

KW/NM

28/109

28/109

28/109

سرعة المغزل (المغزل العمودي)

دورة في الدقيقة

500-8000

500-8000

500-8000

قطر عجلة الطحن (المغزل الأفقي)

مم

/

φ350

/

φ350

/

φ350

واجهة مغزل عجلة الطحن (المغزل الأفقي)

/

/

1: 6

/

1: 6

/

1: 6

قوة المغزل / عزم الدوران (المغزل الأفقي)

KW/NM

/

25/60

/

25/60

/

25/60

سرعة المغزل (المغزل الأفقي)

دورة في الدقيقة

/

500-5000

/

500-5000

/

500-5000

محور X1 / X2 (يسار ويمين)

السفر اليسرى واليمين

مم

1150

575/575

1150

575/575

1150

575/575

معدل التغذية

مم/دقيقة

0∽6000

0∽5000

0∽5000

الإعداد الحد الأدنى

مم

0.001

0.001

0.001

محور Z1 / Z2 (لأعلى ولأسفل)

صعودا وهبوطا السفر

مم

950

950/950

950

950/950

900

900/900

معدل التغذية

مم/دقيقة

0∽5000

0∽5000

0∽5000

الإعداد الحد الأدنى

مم

0.001

0.001

0.001

المحركات

x1 ، x2 محور (*fanuc servo)

KW/NM

3.0/27

3.0/27

3.0/27

3.0/27

3.0/27

3.0/27

Z1 ، Z2 Axis (*Fanuc servo)

KW/NM

3.0/27

3.0/27

3.0/27

3.0/27

3.0/27

3.0/27

مضخة سائل التبريد (التبريد / التنظيف)

KW

1.5/0.55

1.5 × 2/0.55

1.5/0.55

1.5 × 2/0.55

1.5/0.55

1.5 × 2/0.55

أبعاد النقل والتعبئة (L × W × H)

مم

3700 × 3700 × 3900

3700 × 3700 × 3900

3700 × 3700 × 3900

بصمة العمل (L × W × H)

مم

4000 × 4000 × 4900

4000 × 4000 × 4900

4000 × 4000 × 4900

الوزن الصافي للوزن / الوزن الإجمالي (تقريبا)

طن

17.5/19

19.5/21

18/19.5

20/21.5

18.5/20

20.5122

الحد الأقصى للطاقة المطلوبة (تقريبا)

كيفا

50

80

50

80

60

90

قدرة المعالجة

الأعلى. قطر خارجي قابل للطحن

مم

φ400

φ600

دقيقة. قطر داخلي قابل للندين

مم

φ120

φ60

/

φ120

φ60

/

المسافة من سطح الجدول إلى أنف المغزل

مم

550

550

طاولة دوارة (قابلة للتشغيل)

قطر الجدول

مم

φ400

φ600

سرعة الجدول الدوار

دورة في الدقيقة

0∽250

0∽250

طاقة الجدول الدوار / عزم الدوران

KW/NM

5.3/250

8.4/320

طحن العجلة والغزل الكهربائي

الأعلى. حجم عجلة الطحن (القطر الخارجي)

مم

φ350

φ350

دقيقة. حجم عجلة الطحن (القطر الداخلي / الوجه)

مم

φ80

φ120

φ80

φ120

واجهة مغزل عجلة الطحن (القطر الخارجي)

/

1: 5

1: 6

واجهة مغزل عجلة الطحن (القطر الداخلي / الوجه)

/

/

HSK-C63

HSK-C40

/

HSK-C63

قوة المغزل (القطر الخارجي / القطر الداخلي)

KW

6

6/13

6/8.5

25

25/13

عزم الدوران (القطر الخارجي / القطر الداخلي)

نانومتر

37

37/20

37/10

60

60120

السرعة المقدرة (القطر الخارجي / القطر الداخلي)

دورة في الدقيقة

4000

4000/8000

4000

4000/8000

محور X1 / X2 (يسار ويمين)

السفر اليسرى واليمين

مم

400

400/400

400

400/400

معدل التغذية

مم/دقيقة

0∽5000

0∽5000

الإعداد الحد الأدنى

مم

0.001

0.001

محور Z1 / Z2 (لأعلى ولأسفل)

صعودا وهبوطا السفر

مم

500

500/500

500

500/500

معدل التغذية

مم/دقيقة

0∽5000

0 ～ 5000

الإعداد الحد الأدنى

مم

0.001

0.001

المحركات

X1 ، X2 Axis (*Yaskawa servo)

KW/NM

1.8/11.5

1.8/11.5

1.8/11.5

1.8/11.5

Z1 ، Z2 Axis (*Yaskawa servo)

KW/NM

1.8/11.5

1.8/11.5

2.9/18.6

2.9/18.6

مضخة سائل التبريد (بندقية التبريد / الماء)

KW

0.55/0.37

0.55 × 2/0.37

0.55/0.37

0.55 × 2/0.37

أبعاد النقل والتعبئة والتغليف (LXWXH)

مم

3500 × 3000 × 3000

3500 × 3000 × 3000

بصمة العمل (LXWXH)

مم

4500 × 3500 × 2800

4500 × 3500 × 2800

الوزن الصافي للوزن / الوزن الإجمالي (تقريبا)

طن

6/6.5

717.5

6.517

7.518

الحد الأقصى للطاقة المطلوبة (تقريبا)

كيفا

18

35

30

40

60

60
