Өргөтгөх, зүлгэх нь хоёулаа нарийн өнгөлгөөний процесс боловч тэдгээр нь өөр өөр ажилд зориулагдсан байдаг. CNC Honing нь голчлон цооногийн геометрийг сайжруулах, цилиндр хэсгүүдийн дотор функциональ гадаргууг бий болгоход ашиглагддаг бөгөөд ихэвчлэн CNC Honing машин . Өндөр нарийвчлал, тууштай байдлыг хангах Ойролцоох, маш нарийн өнгөлгөө шаарддаг хавтгай эсвэл хосолсон гадаргууг сайжруулахад илүү их ашигладаг. Ялгаа нь зөвхөн гадаргуу нь хэр гөлгөр харагдахад биш юм. Энэ нь мөн дуусгаж буй гадаргуугийн төрөл, засвар хийх шаардлагатай алдааны төрөл, бэлэн эд ангиудын ашиглалтын явцад хүлээгдэж буй гүйцэтгэлийг хамарна.
Гол арга хэмжээ
● CNC Honing нь голчлон цооногийн геометр болон функциональ өнгөлгөөнд ашиглагддаг.
● Хавтгай эсвэл хавсарсан гадаргуу дээр наалт хийх нь илүү тохиромжтой.
● CNC Honing машин нь нүхний доторх хэлбэрийн алдааг илүү үр дүнтэй боловсруулдаг.
● Гадаргууг тэгшлэх, хэт нарийн ширхэгтэй болгоход илүү бат бөх байдаг.
● Зөв сонголт нь хэсгийн геометр болон гадаргуугийн функцээс хамаарна.
Нэг харцаар ухах vs
Гол зорилт
Гондонгийн гол зорилго нь цооногийн геометр ба функциональ өнгөлгөө юм. Нүх нь дугуй, шулуун эсвэл цилиндр хэлбэртэй байхын зэрэгцээ бодит үйл ажиллагааны нөхцөлд тохирсон гадаргууг хадгалахад илүү хатуу стандартыг хангасан тохиолдолд ихэвчлэн ашиглагддаг. Лапп нь өөр зорилготой. Энэ нь нүүрний тэгш байдал, гадаргууг сайжруулах, контактын чанарт илүү анхаардаг.
Ердийн гадаргуу
Honing нь голчлон дотоод цилиндр гадаргуу дээр хэрэглэгддэг. Нийтлэг жишээнд цилиндр, ханцуйвч, холхивчийн цооног зэрэг багтдаг бөгөөд дотоод хана нь тохирох, хөдөлгөөнд шууд нөлөөлдөг. Давхаргыг ихэвчлэн хавтгай эсвэл хосолсон гадаргуу дээр хийдэг. Эдгээрт гадаргууг битүүмжлэх, тэгшлэх, тэгшлэх ёстой хэсгүүд орно.
Зүлгүүрийн үйлдэл
Honing нь чиглүүлсэн хөдөлгөөнд наалдсан зүлгүүрийн чулууг ашигладаг. Чулуунууд нь хяналттай эргэлт ба харилцан эргэлтийн хослолоор хөдөлж, үйл явцыг нэгэн зэрэг зүсэж, засах боломжийг олгодог. Давхарга нь өөрөөр ажилладаг. Зүлгүүрийн хэсгүүд нь өвөр болон ажлын гадаргуугийн хооронд үйлчилдэг бөгөөд энэ нь дотоод хэлбэрийн алдааг засахаас илүү гадаргууг нарийн сайжруулахад илүү тохиромжтой болгодог.
Залруулахдаа шилдэг
Бөөрөнхий байдал, шулуун байдал, цилиндр хэлбэртэй, цооног доторх шовгорыг засахад хамгийн сайн арга юм. Хэсэг нь зорилтот хэмжээтэй ойрхон байгаа ч илүү сайн геометр шаардлагатай үед энэ нь ашигтай байдаг. Давхардах нь тэгш байдлыг засах, өндөр толбыг арилгах, контактын хэв маягийг сайжруулахад хамгийн сайн арга юм. Энэ нь гол асуудал нь цилиндр суваг дотор биш харин хэсгийн нүүрэн дээр байгаа тохиолдолд илүү хүчтэй сонголт юм.
Гадаргуугийн шинж чанар
Сайжруулсан гадаргуу нь ихэвчлэн хөндлөн бүтэцтэй байдаг. Энэ бүтэц нь тосолгооны материалыг хадгалах, тогтвортой гулсах шинж чанарыг дэмждэг тул ихэвчлэн тохиромжтой байдаг. Давхардсан гадаргуу нь ихэвчлэн илүү гөлгөр бөгөөд илүү жигд холбоо барих боломжийг олгодог. Энэ нь битүүмжлэх эсвэл гадаргуугийн гадаргууд хүрэх нь газрын тосыг хадгалахаас илүү чухал байдаг хэрэглээнд тохиромжтой.
Нийтлэг програмууд
Цилиндр, ханцуйвч, холхивчийн цооног, гидравлик эд ангиудын ажилд ихэвчлэн ашигладаг. Эдгээр хэсгүүд нь дотоод геометр болон гадаргуугийн функцээс нэгэн зэрэг хамаардаг. Хавхлагын нүүр, битүүмжлэл, хэмжигч, холбогч гадаргуу зэрэгт илүү түгээмэл хэрэглэгддэг. Эдгээр хэрэглээнд тэгш байдал, нягт холбоо нь цилиндр хэлбэрийн засвараас илүү чухал байдаг.
Яагаад хоёр процесс өөр өөр үр дүнд хүргэдэг вэ?
Honing яагаад цооногийн геометрийг сайжруулдаг вэ?
Зүлгүүрийн чулуунууд нь чиглүүлсэн замыг дагаж, дотор талын хананд шууд дарагддаг тул хонгио нь цооногийн геометрийг сайжруулдаг. Энэ нь цооногийн бүхэл бүтэн уртын дагуу хяналттай аргаар материалыг зайлуулах боломжтой болгодог. Багаж хөдөлж байх үед энэ нь шовгорыг багасгаж, дугуй эсвэл шулуун байдлыг сайжруулдаг. Тийм ч учраас өмнөх боловсруулалтын дараа дотоод хэлбэрийг засварлах шаардлагатай үед өнгөлгөөг ихэвчлэн сонгодог. Энэ нь энгийн өнгөлгөөний алхамаас илүү юм.
Яагаад Excels-ийг хавтгай, контакттай болгох вэ?
Зүлгүүр нь контактын хэсэгт илүү тархсан байдлаар ажилладаг тул тэгшлэх нь тэгш гадаргуу дээр сайн ажилладаг. Цилиндр хэлбэртэй ханыг чиглүүлэхийн оронд тэгш бус байдлыг багасгаж, орон нутгийн өндөр толбыг тэгшлэх замаар нүүр царайг сайжруулдаг. Энэ нь эцсийн гадаргуугийн жигд байдлыг сайжруулдаг. Үүний үр дүнд контактын чанар нь бүтээгдэхүүний гүйцэтгэлийн гол хэсэг болох үед lapping ашигладаг. Энэ нь ялангуяа битүүмжлэх, холбох гадаргуу дээр үр дүнтэй байдаг.
Яагаад гадаргуугийн бүтэц нь функциональ гүйцэтгэлийг өөрчилдөг вэ?
Гадаргуугийн бүтэц нь ашиглалтын явцад эд анги хэрхэн ажиллахад нөлөөлдөг. Сайжруулсан хөндлөн гулсуур нь тосолгооны материалыг барьж, гулсах хэсгүүдийн хяналттай хөдөлгөөнийг дэмждэг. Давхардсан гадаргуу нь гадаргуугийн илүү тогтвортой холбоог үүсгэж, хоёр гадаргуу хоорондоо нягт нийлдэг газруудад гоожихыг багасгадаг. Тийм ч учраас хамгийн сайн өнгөлгөө нь үргэлж гөлгөр биш байдаг. Илүү сайн өнгөлгөө нь тухайн хэсгийн ажлын нөхцөлд тохирсон байх болно.
Хэзээ гангалах, хэзээ улайхыг сонгох вэ
Дотоод цооногийг засахын тулд Honing-ыг сонгоно уу
Гол асуудал нь цооног дотор байгаа тохиолдолд өнгөлөх нь ихэвчлэн илүү сайн сонголт байдаг. Энэ нь хөдөлгүүрийн цилиндр, гидравлик цилиндр, ханцуй, холхивчийн цооног зэрэг эд ангиудад үр дүнтэй байдаг. Эдгээр хэрэглээнд зөвхөн хэмжээ нь хангалтгүй, учир нь цооног нь зөв хэлбэр, бүтэцтэй байх шаардлагатай. Honing нь эдгээр шаардлагыг хамтад нь шийддэг. Энэ нь олон дотоод нарийн эд ангиудыг дуусгах практик зам болгодог.
Хавтгай эсвэл нийлмэл гадаргуугийн хувьд Lapping сонгоно уу
Чухал гадаргуу нь тэгш байх эсвэл өөр гадаргуутай нягт уялдаатай байх үед давхцах нь ихэвчлэн илүү сайн сонголт байдаг. Энэ нь ихэвчлэн хавхлагын нүүр, лац, хэмжигч, нарийн контактын хэсгүүдэд ашиглагддаг. Эдгээр тохиолдолд тэгш байдал, гөлгөр холбоо барих нь дотоод геометрээс илүү чухал байдаг. Давхарга нь нийт хэсгийн хэлбэрийг эрс өөрчлөхгүйгээр гадаргууг сайжруулж чадна. Энэ нь холбоо барихад мэдрэмтгий гадаргуу дээр эцсийн өнгөлгөө хийхэд тохиромжтой.
Гадаргуугийн өнгөлгөө нь дангаараа хангалтгүй байх үед
Барзгар байдлын утгыг цорын ганц стандарт гэж үздэг тул дуусгах олон шийдвэрүүд буруу байдаг. Гөлгөр гадаргуу нь цаасан дээр илүү сайн харагдах боловч үйлчилгээнд илүү сайн ажиллахгүй байж магадгүй юм. Зарим цооногууд нь тосолгооны материалыг зөв зохицуулахын тулд бүтэцтэй гадаргуутай байх шаардлагатай. Зарим лацдан холболтын нүүр нь оронд нь маш ойр дотно холбоо барих шаардлагатай байдаг. Зөв үйл явц нь зөвхөн гадаад үзэмж эсвэл нэг өнгөлгөөний дугаараас гадна функцээс хамаарна.
Шийдвэр гаргах энгийн дүрэм
Энгийн дүрэм бол асуудлын байршлаас эхлэх явдал юм. Хэрэв асуудал цооног дотор байгаа бол өнгөлгөө нь ихэвчлэн дотоод геометрийг сайжруулахын зэрэгцээ гадаргууг сайжруулахад чиглэгддэг тул илүү сайн эхлэл болдог. Хэрэв асуудал нь хавтгай контакттай нүүр эсвэл нийлсэн гадаргуу дээр байгаа бол тэгшлэх нь илүү тохиромжтой, учир нь энэ нь тэгш байдлыг сайжруулж, гадаргуугийн жижиг тэгш бус байдлыг арилгах, илүү жигд хүрээг бий болгоход илүү дээр юм. Дараагийн алхам нь зөвхөн гадаргуугийн харагдахаас илүү гадаргуугийн функцийг авч үзэх явдал юм. Хэрэв эд анги нь тосолгооны дэмжлэг хэрэгтэй бол сайн хөндлөн гулдмай гэх мэт хяналттай бүтэц нь ихэвчлэн илүү ашигтай байдаг. Хэрэв эд анги нь битүүмжлэх чадвар эсвэл гадаргуутай ойртохоос шалтгаалж байвал илүү гөлгөр өнгөлгөө нь илүү тохиромжтой байдаг.
Хажуугийн харьцуулалт нь өнгөлгөө болон тайрах нь зорилтот байдал, гадаргуугийн төрөл, засах чадвар, ердийн хэрэглээ зэргээрээ хэрхэн ялгаатай болохыг харахад хялбар болгодог.
Аспект |
Сайжруулах |
Давхардах |
Гол зорилт |
Цооногийн геометр ба функциональ өнгөлгөө |
Хавтгай, хэт нарийн гадаргууг сайжруулна |
Ердийн гадаргуу |
Цилиндр хэлбэрийн дотоод гадаргуу |
Хавтгай эсвэл хосолсон гадаргуу |
Зүлгүүрийн үйлдэл |
Зүлгүүрийн чулууг чиглүүлэх хөдөлгөөнд |
Өвөр болон ажлын гадаргуугийн хоорондох зүлгүүр |
Засварлахдаа хамгийн сайн |
Бөөрөнхий, шулуун, цилиндр, шовгор |
Хавтгай, өндөр толбо, холбоо барих хэв маяг |
Гадаргуугийн шинж чанар |
Crosshatch бүтэцтэй |
Маш гөлгөр контакт гадаргуу |
Нийтлэг програмууд |
Цилиндр, ханцуйвч, холхивчийн цооног, гидравлик эд анги |
Хавхлагын нүүр, лац, хэмжигч, холбох гадаргуу |
Дүгнэлт

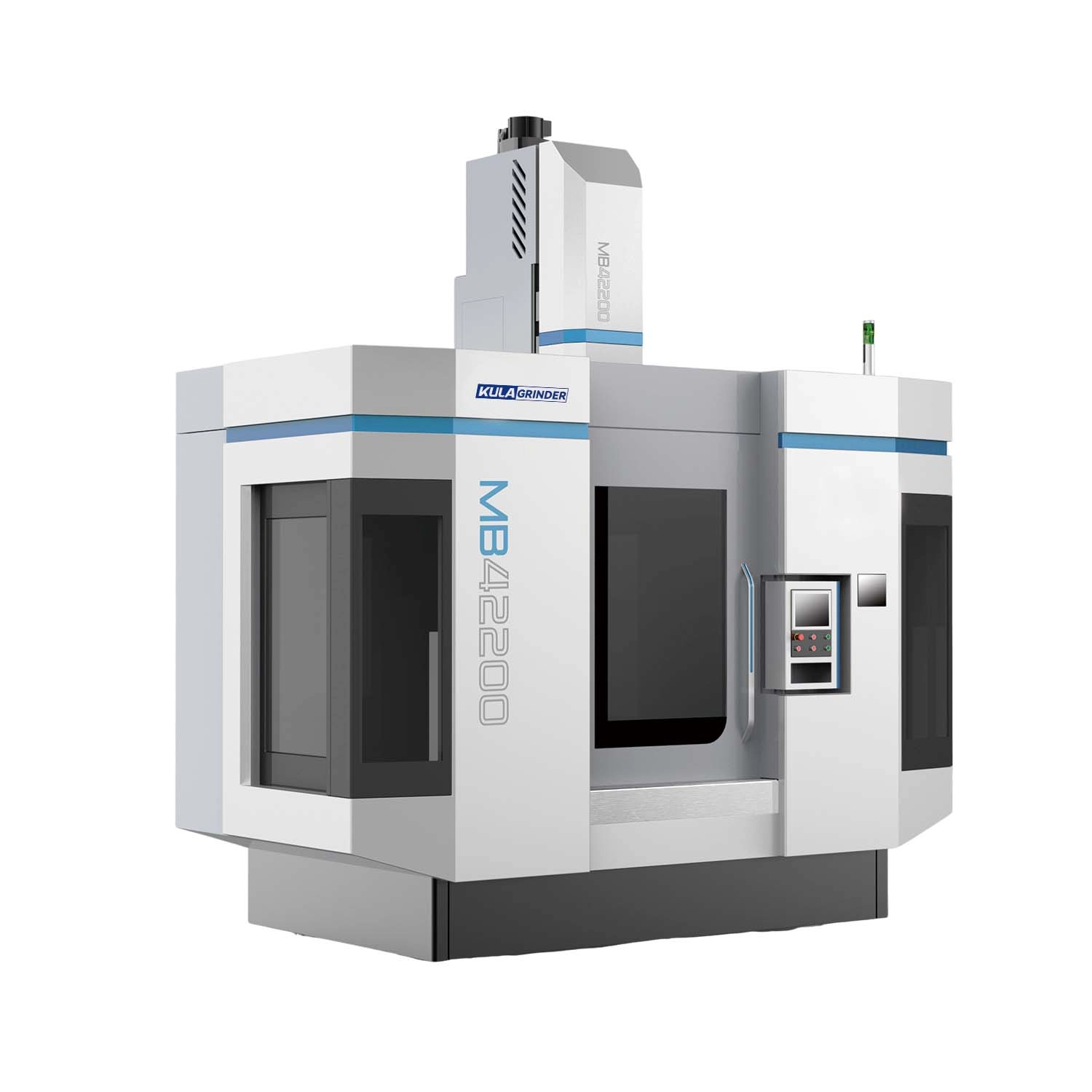

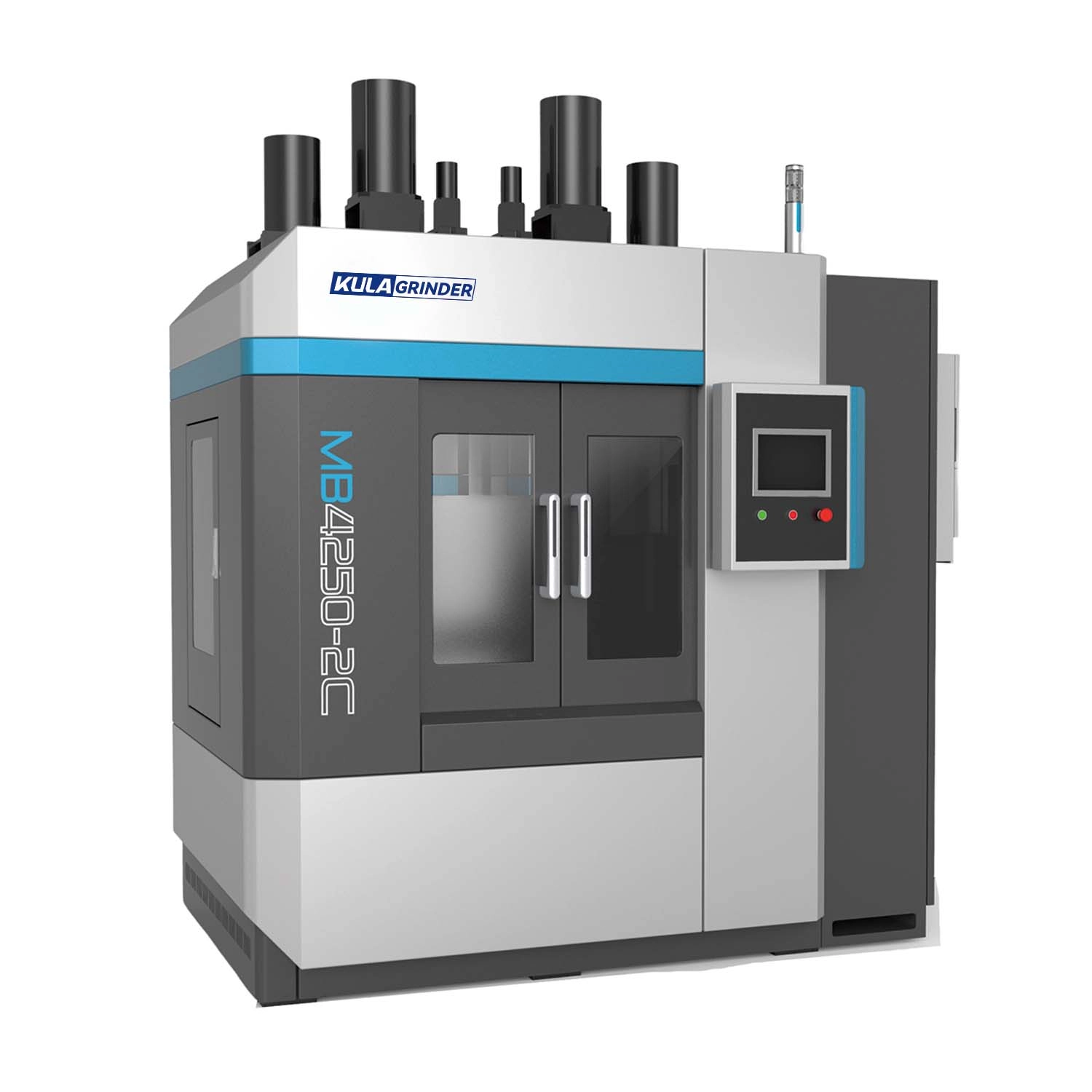

Зөөлөн ба тайрах хоёрын ялгаа нь геометр, залруулга, гадаргуугийн функцээс хамаардаг. CNC Honing нь ихэвчлэн CNC Honing машинтай илүү сайн хэлбэр, функциональ өнгөлгөө шаарддаг дотоод цилиндр гадаргууд ашиглагддаг. Lapping нь ихэвчлэн хавтгай эсвэл хосолсон гадаргуу дээр ашиглагддаг. Үнэлгээний тоног төхөөрөмжийг үнэлж буй үйлдвэрлэгчдийн хувьд KULA-аас санал болгож буй CNC Honing машин шийдлүүд нь босоо, хэвтээ, гүн нүхний хэрэглээг санал болгодог.
Түгээмэл асуултууд
CNC honing нь тайрахаас илүү сайн уу?
Аль ч үйл явц нь аль ч тохиолдолд илүү сайн байдаггүй. Гонгоци нь ихэвчлэн геометр болон гадаргуугийн байдлыг нэгэн зэрэг сайжруулж чаддаг тул дотоод цоорхой, хэлбэр засахад илүү хүчтэй сонголт болдог. Нүхлэх нь ихэвчлэн тэгш, нягт холбоо барих, хосолсон нүүрэн дээрх хэт нарийн гадаргууг сайжруулахад илүү тохиромжтой. Илүү сайн үйл явц нь тухайн хэсгийн геометр болон эцсийн гадаргуугийн функцээс хамаарна.
Дотоод цоорхойд аль процесс илүү дээр вэ?
Хоног нь дотоод цооногийн хувьд ерөнхийдөө илүү сайн сонголт юм. Энэ нь бөөрөнхий, шулуун, цилиндр, ерөнхий цооногийн чанарыг сайжруулахын зэрэгцээ гадаргуугийн функциональ бүтцийг бий болгох зорилготой юм. Энэ нь цилиндр, ханцуйвч, гидравлик эд анги зэрэг хэсгүүдэд онцгой ач холбогдолтой юм. Гол сорилт нь цилиндр хэлбэртэй гарц дотор байгаа тохиолдолд давхцах нь тийм ч тохиромжтой биш юм.
Хоёр процессыг нэг үйлдвэрлэлийн чиглэлд ашиглаж болох уу?
Тиймээ. Янз бүрийн гадаргуу нь өөр өөр өнгөлгөөний үр дүн шаарддаг бол эд анги нь дотоод цооног дээр өнгөлж, тусдаа битүүмжлэх нүүрэн дээр нааж болно. Энэ нь дотоод хөдөлгөөнийг гадаад битүүмжлэл эсвэл контакттай холбоход шаардлагатай бүрэлдэхүүн хэсгүүдэд түгээмэл байдаг. Энэ төрлийн дизайнд хоёр процесс нь хоорондоо өрсөлддөггүй. Тэд нэг хэсгийн өөр өөр функциональ хэсгүүдэд үйлчилдэг.
Үзүүлэх, тайрах хоёрын гол ялгаа нь юу вэ?
Гол ялгаа нь үйл явц бүрийг сайжруулахад зориулагдсан зүйлд оршдог. Хонинг нь илүү сайн геометр, функциональ өнгөлгөө шаардлагатай дотоод цилиндр гадаргууд голчлон ашиглагддаг. Давхаргыг ихэвчлэн маш нарийн сайжруулж, гадаргуутай ойртох шаардлагатай хавтгай эсвэл хосолсон гадаргууд ашигладаг. Энгийнээр хэлбэл, өнгөлөх нь цооног засах, харин гөлгөр болгох нь гадаргууг сайжруулах явдал юм.
