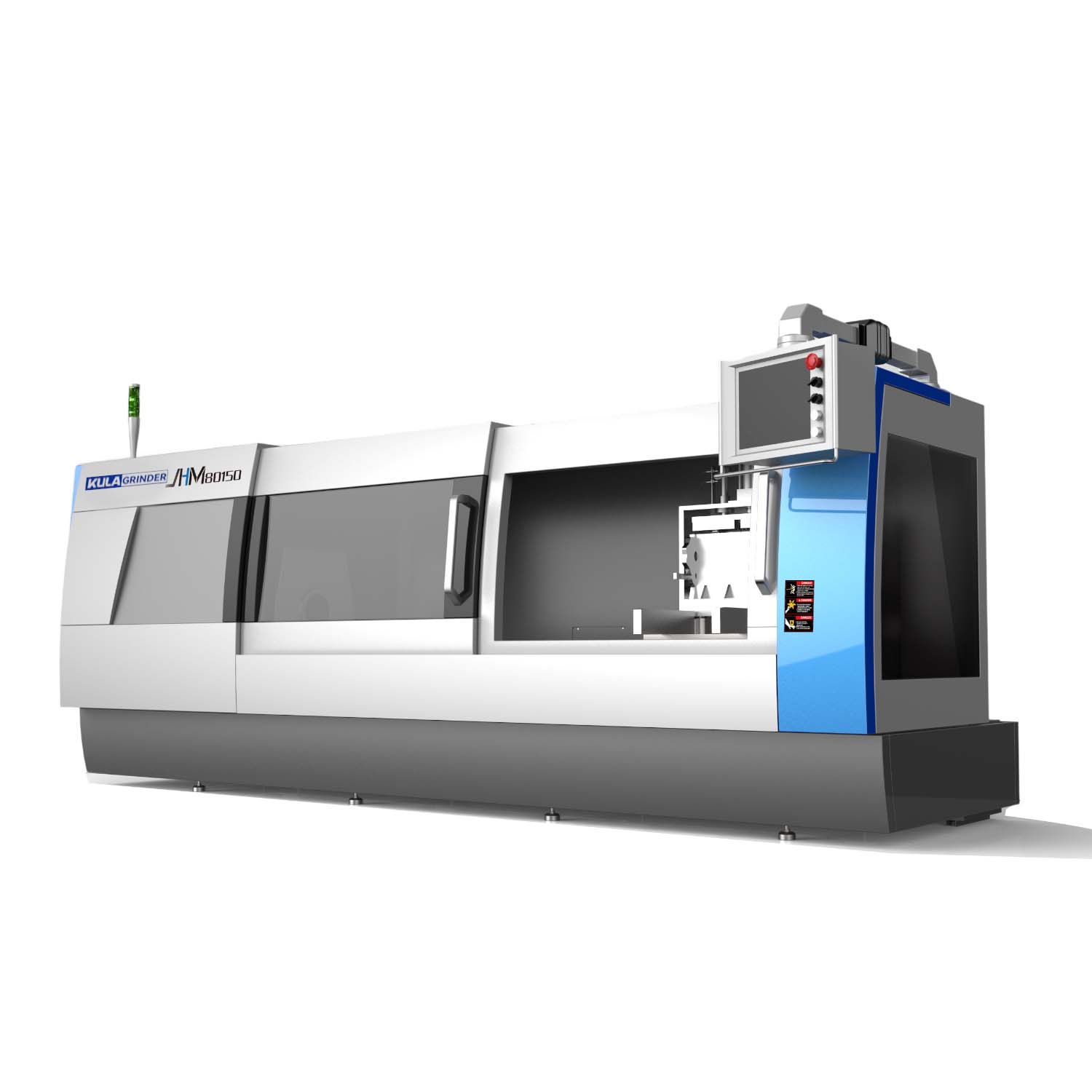

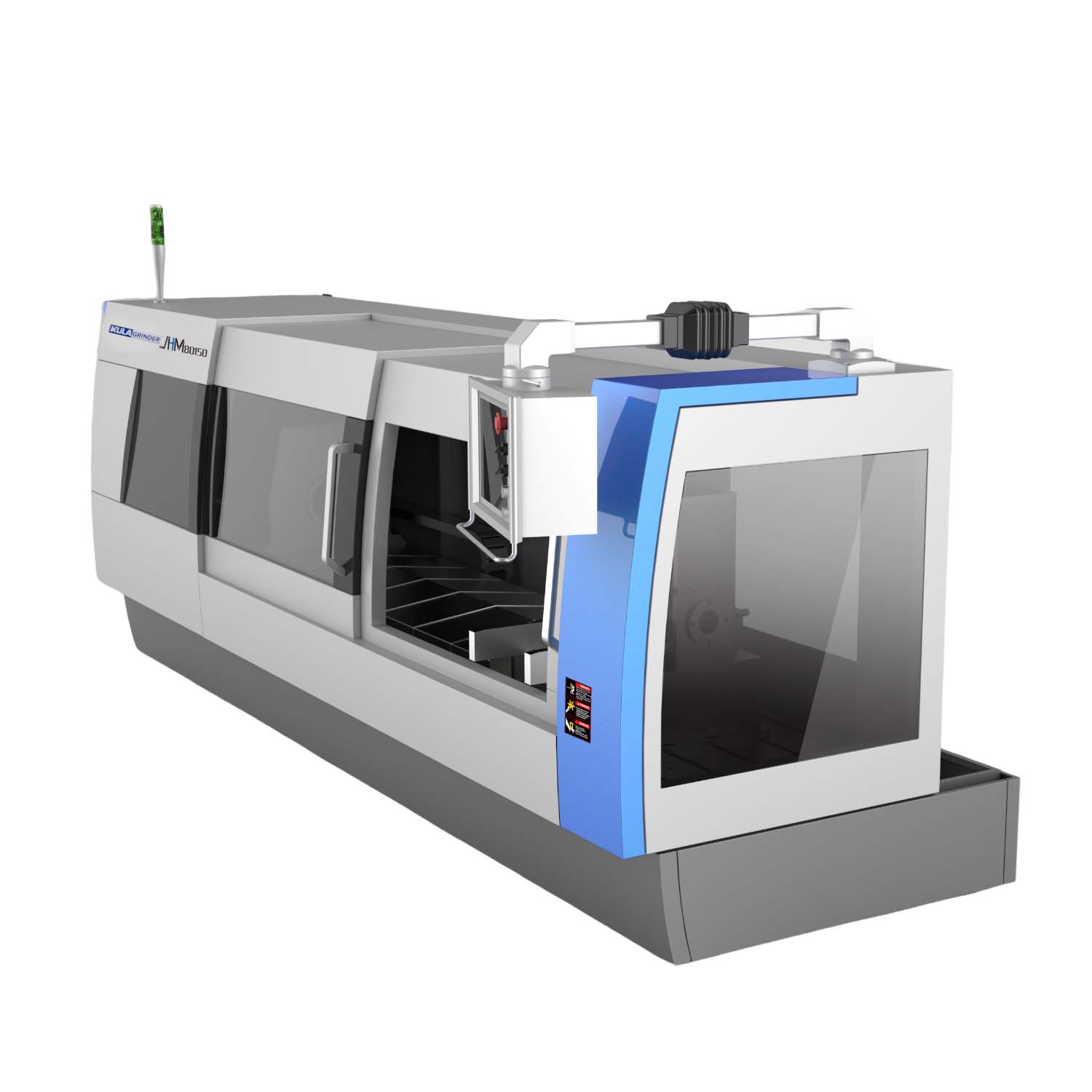

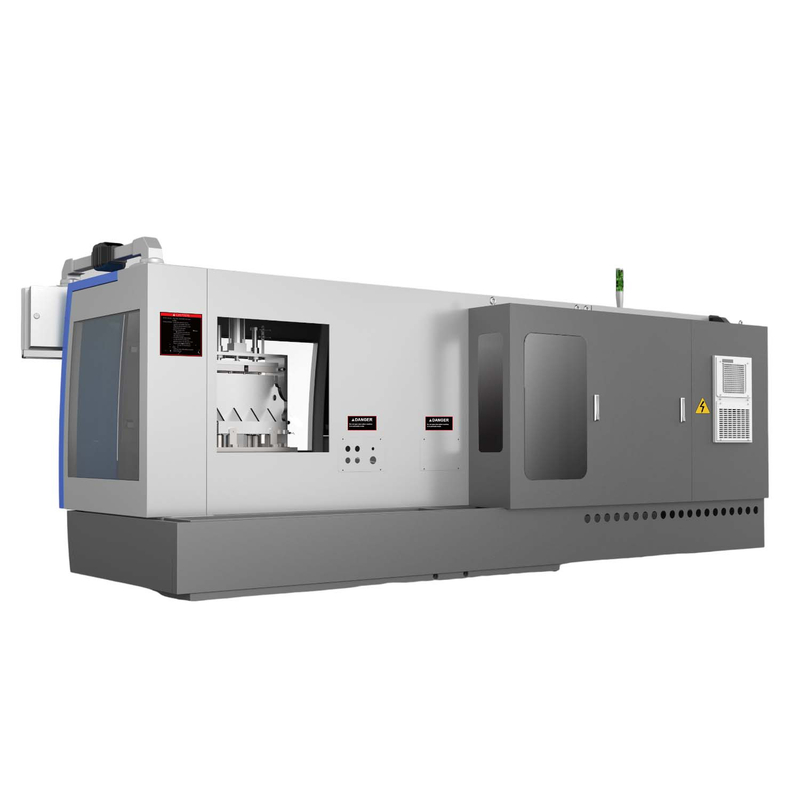

بررسی اجمالی محصول
دستگاه Deep Hole Crank Roaming and Honing برای عملیات میل لنگ با دقت بالا طراحی شده است و برای صنایعی مانند خودروسازی، هوافضا و ماشین آلات سنگین ایده آل است. این دستگاه با جبران سایش پیشرفته ابزار، کنترل دقیق تغذیه، و سیستم خنککننده و روانکاری کارآمد، دقت فوقالعادهای را ارائه میکند و آن را برای برنامههایی که تلورانسهای دقیق و پرداختهای با کیفیت بالا میخواهند، عالی میسازد.
مشخصات فنی
مورد |
واحد |
HM80150 |
قطر ماشینکاری |
میلی متر |
∅30-∅80 |
سرعت اسپیندل |
دور در دقیقه |
5-220 |
موتور اسپیندل |
KW |
7.5 |
طول سکته مغزی |
میلی متر |
1500 |
سرعت رفت و برگشت اسپیندل |
متر در دقیقه |
20 |
سروو موتور سکته مغزی |
KW |
5.2 |
روش کنترل سکته مغزی |
/ |
سروو موتور + بال اسکرو |
تغذیه سروو موتور |
KW |
0.6 |
وضوح تغذیه |
میکرومتر |
0.1 |
منبع تغذیه |
/ |
3-380±10٪، 50 هرتز |

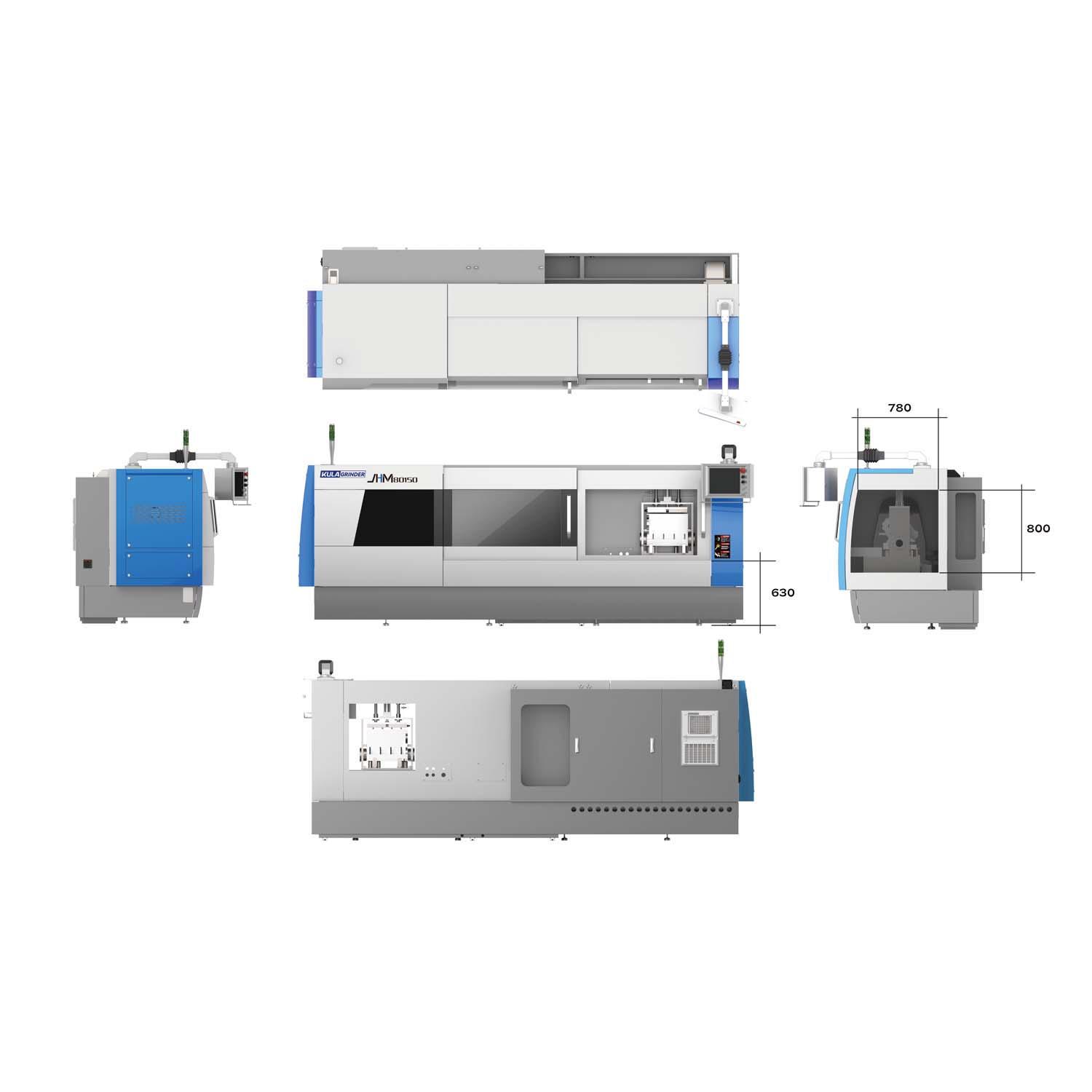

ابعاد ماشین |
میلی متر |
L4300 x B1400 x H1520 |
وزن دستگاه |
تی |
7 |
ویژگی های کلیدی
رابط صفحه نمایش لمسی بصری
این دستگاه مجهز به یک سیستم کنترل صفحه لمسی با کاربری آسان است که دارای یک رابط منو محور و به سبک دیالوگ است که برای کاربردهای میل لنگ طراحی شده است. اپراتورها می توانند به سرعت پارامترهای ماشینکاری را تنظیم کنند، وضعیت پردازش را نظارت کنند و تنظیمات را در زمان واقعی با حداقل آموزش انجام دهند. این طراحی کاربرپسند زمان راه اندازی را کاهش می دهد و راندمان عملیاتی کلی را بهبود می بخشد.
سیستم جبران سایش ابزار
یک سیستم یکپارچه جبران سایش ابزار از تنظیم دستی و خودکار پشتیبانی می کند و به حفظ دقت ماشینکاری پایدار در طول چرخه های تولید طولانی کمک می کند. با جبران ساییدگی ابزار در زمان واقعی، سیستم کیفیت سوراخ ثابت را تضمین می کند و انحراف ابعاد را به حداقل می رساند. این عملکرد همچنین به کاهش فرکانس تعویض ابزار کمک می کند و زمان خرابی مربوط به تعمیر و نگهداری را کاهش می دهد.
کنترل ضربه و تغذیه با دقت بالا
یک سروو موتور همراه با یک بال اسکرو دقیق، حرکت ضربه و تغذیه بسیار دقیق را در حین عملیات هونینگ امکان پذیر می کند. با وضوح تغذیه تا 0.1 میکرومتر، دستگاه کنترل عالی بر روی حذف مواد و کیفیت تکمیل سوراخ ارائه می دهد. این دقت به ویژه برای سوراخ های میل لنگ که نیاز به ثبات ابعادی دقیق دارند، مهم است.
سیستم خنک کننده و فیلتراسیون پیشرفته
سیستم خنککننده و فیلتراسیون با جداکننده مغناطیسی، فیلتر کاغذی و خنککننده روغن طراحی شده است تا مایع هونینگ تمیز و پایدار از نظر حرارتی حفظ شود. با دقت فیلتراسیون ≤20 میکرومتر، سیستم به طور موثر ناخالصی هایی را که می تواند بر کیفیت سطح تأثیر بگذارد یا سایش ابزار را تسریع کند، حذف می کند. عملکرد خنک کننده پایدار به حفظ دقت ماشینکاری در حین کار مداوم کمک می کند.
سیستم جامع روغن کاری
یک سیستم روانکاری خودکار تضمین می کند که تمام اجزای متحرک حیاتی در حین کار دستگاه روانکاری ثابت و کافی دریافت می کنند. این امر اصطکاک را کاهش می دهد، سایش قطعات را به حداقل می رساند و به حفظ حرکت نرم و قابل اعتماد دستگاه کمک می کند. در نتیجه، سیستم به عمر طولانیتر تجهیزات و نیازهای تعمیر و نگهداری کمتر کمک میکند.
مزایا
دقت تطبیق ثابت
ترکیبی از کنترل دقیق تغذیه و جبران سایش ابزار به دستگاه اجازه میدهد تا نتایج بسیار پایدار و قابل تکراری را به دست آورد. حتی در طول دورههای تولید طولانیمدت، تلورانسهای محکم و هندسه حفرهای ثابت را حفظ میکند. این به تولیدکنندگان کمک می کند تا به یکنواختی بهتر محصول دست یابند و نرخ رد را کاهش دهند.
عمر طولانی تر ابزار
با جبران سایش خودکار یا دستی، این دستگاه به ابزارها کمک میکند تا برای مدت طولانیتری بدون کاهش دقت ماشینکاری مؤثر باقی بمانند. کاهش استرس ابزار و کنترل بهتر فرآیند به عمر طولانی تر و برنامه های نگهداری قابل پیش بینی تر کمک می کند. این امر هزینه های ابزارآلات را کاهش می دهد و اقتصاد کلی تولید را بهبود می بخشد.
راندمان تولید بالاتر
رابط صفحه لمسی و مدیریت برنامه مبتنی بر USB، تنظیمات دستگاه و تغییرات فرآیند را ساده می کند و زمان بیکاری بین کارها را کاهش می دهد. اپراتورها می توانند برنامه های ماشینکاری را به سرعت ذخیره، بازیابی و به روز کنند، که پاسخگویی را در تولید دسته ای یا ساخت سفارشی بهبود می بخشد. این ویژگی ها به ساده سازی عملیات و افزایش بازده خروجی کمک می کند.
کیفیت محصول بهبودیافته
کنترل ضربه با دقت بالا و شرایط فرآیند پایدار به دستگاه اجازه می دهد تا سوراخ های میل لنگ را با سطح عالی و دقت هندسی تولید کند. کیفیت سوراخ بهتر از عملکرد نرمتر موتور، دوام بهتر و قابلیت اطمینان قویتر در کاربردهای نهایی پشتیبانی میکند. این دستگاه را به یک راه حل ارزشمند برای تولید کنندگانی که بر استانداردهای قطعات برتر متمرکز هستند تبدیل می کند.
برنامه های کاربردی
هونینگ میل لنگ
ایده آل برای تراش میل لنگ در صنایع خودروسازی، هوافضا، و ماشین آلات سنگین، ارائه دقت بالا و تحمل سخت برای کاربردهای با کارایی بالا.
خودروسازی
ایده آل برای تراش با دقت بالا میل لنگ مورد استفاده در موتورهای عملکردی، تضمین دوام و قابلیت اطمینان.
اجزای هوافضا
تراش با دقت بالا برای میل لنگ و سایر اجزای هوافضا را فراهم می کند و نیازهای سخت صنعت هوافضا را برآورده می کند.
تجهیزات سنگین و ماشین آلات صنعتی
برای تراش میل لنگ در ماشین آلات بزرگ استفاده می شود و دقت ثابت و عملکرد طولانی مدت را تضمین می کند.
سوالات متداول
حداکثر قطر ماشین کاری مدل HM80150 چقدر است؟
مدل HM80150 می تواند قطر ماشینکاری از ∅30mm تا ∅80mm را انجام دهد.
فرآیند سنگ زنی چقدر دقیق است؟
این دستگاه دقت بالایی را با گردی ≤8μm، استوانه ای ≤10μm و هم محوری ≤0.015mm ارائه می دهد.
چه صنایعی می توانند از استفاده از این دستگاه بهره مند شوند؟
این دستگاه برای صنایع خودروسازی، هوافضا و ماشین آلات سنگین، به ویژه برای تراش میل لنگ با دقت بالا، ایده آل است.
