Merkmale
Maschineneinführung

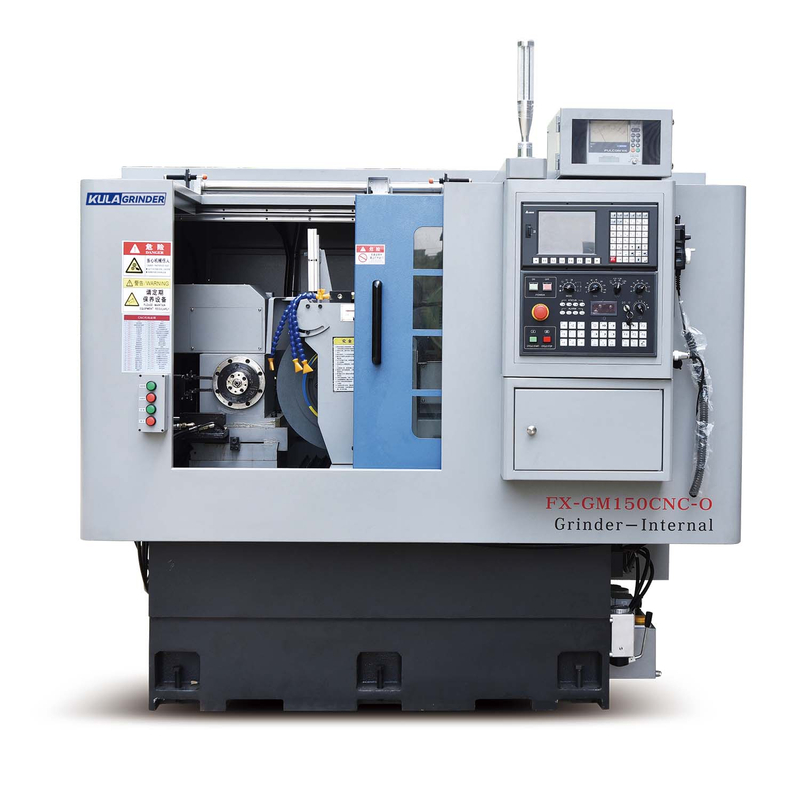

Eine leistungsstarke und vielseitige Verbundschleifmaschine, die speziell auf die Bearbeitungsanforderungen kleiner Spezialwerkstücke zugeschnitten ist. Es gibt verschiedene Gestaltungsmöglichkeiten für die mechanische Spindel mit Innen- und Außendurchmesser sowie die elektrische Spindel. Vorrichtungen wie Dreibackenfutter, Spannzangen und Membranen können für verschiedene spezielle Werkstücke konstruiert und installiert werden. Mit einer Aufspannung des Werkstücks können mehrere Schleifflächen wie Innen- und Außendurchmesser, Stirnflächen und Kegel bearbeitet werden. Um den hohen Präzisionsanforderungen der Werkstückbearbeitung gerecht zu werden, kann es mit verschiedenen automatischen Messgeräten ausgestattet werden.
Technische Spezifikationen
Modell |
Einheit |
GM100CNC-I/O/II |
GM450CNC-IO/II |
Max. Schwenkdurchmesser des Arbeitstisches |
mm |
200 |
500 |
Durchmesserbereich der Schleifbohrung |
mm |
φ6-100 |
φ6-150 |
Schleifen des Außendurchmesserbereichs |
mm |
φ6-100 (Außendurchmesser) |
150 |
Schleiftiefe |
mm |
100 (Seitenverhältnis ＜ 3) |
120+400 |
Max. Bewegung des Arbeitstisches |
mm |
270 |
φ405×50×φ127 (Außendurchmesser) |
Max. Werkstückgewicht |
kg |
40 |
50 |
Notiz |
/ |
Kundenspezifisches Kleinteile-Verbundmodell |
Auswahl der Bohrspindel entsprechend dem Werkstück |
