особливості
Вступ до машини

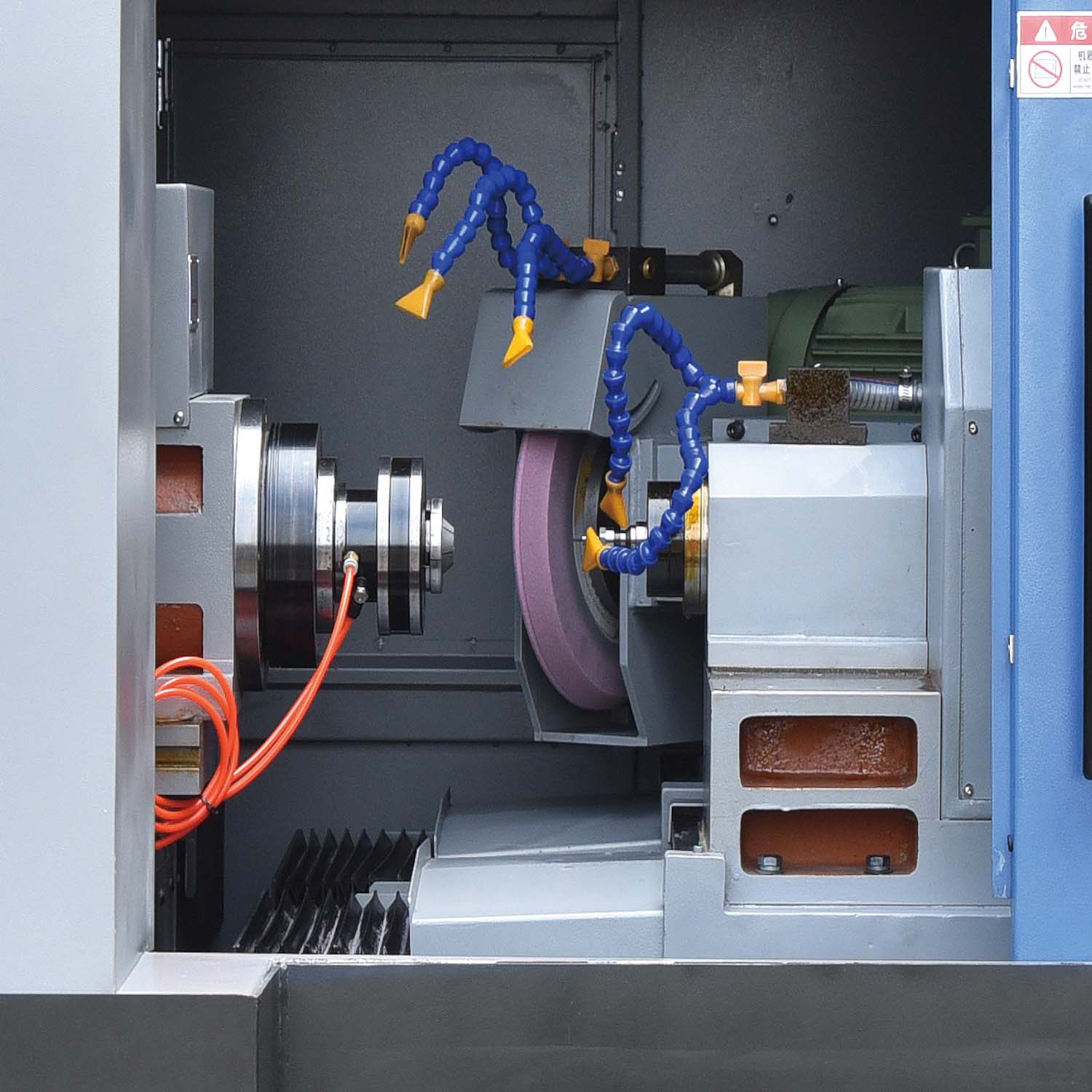

Потужний і універсальний компаундний шліфувальний верстат, налаштований відповідно до вимог обробки невеликих спеціальних заготовок. Існують різні варіанти конструкції механічного та електричного шпинделя внутрішнього та зовнішнього діаметрів. Пристосування, такі як трикулачкові патрони, цанги та діафрагми, можуть бути розроблені та встановлені для різних спеціальних заготовок. За допомогою одного затискання заготовки можна обробити кілька шліфувальних поверхонь, таких як внутрішній і зовнішній діаметри, торцеві поверхні та конуси. Він може бути оснащений різними автоматичними вимірювальними пристроями для забезпечення високих вимог до точності обробки заготовки.
Технічні характеристики
Модель |
одиниця |
GM100CNC-I/O/II |
GM450CNC-IO/II |
Макс. діаметр повороту робочого столу |
мм |
200 |
500 |
Діапазон діаметрів шліфувальних отворів |
мм |
φ6-100 |
φ6-150 |
Шліфування зовнішнього діаметра |
мм |
φ6-100 (зовнішній діаметр) |
150 |
Глибина шліфування |
мм |
100 (Співвідношення сторін < 3) |
120+400 |
Макс. хід робочого столу |
мм |
270 |
φ405 × 50 × φ127 (зовнішній діаметр) |
Макс. вага заготовки |
кг |
40 |
50 |
Примітка |
/ |
Індивідуальна складена модель дрібних деталей |
Вибір отвору шпинделя відповідно до деталі |
