في التصنيع الدقيق، الدقة هي كل شيء. كيف تحقق الصناعات تشطيبات خالية من العيوب على الأجزاء الأسطوانية؟ الجواب يكمن في المطحنة الأسطوانية CNC . تعتبر هذه الآلات محورية في تشكيل المكونات وصقلها وفقًا للمعايير الصارمة. في هذه المقالة، ستكتشف كيفية عمل آلات الطحن الأسطوانية CNC، وأهميتها في التصنيع الدقيق، والمزايا الرئيسية التي تقدمها.

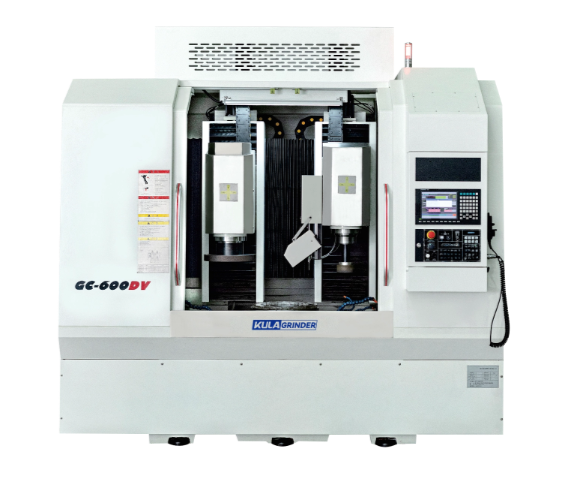

أ آلة الطحن الأسطوانية CNC هي أداة دقيقة مصممة لتشكيل وإنهاء الأجزاء الأسطوانية عن طريق إزالة المواد باستخدام عجلة جلخ دوارة. الجزء 'CNC' يعني أنه يتم التحكم فيه بواسطة نظام كمبيوتر، والذي يقوم بأتمتة عملية الطحن لتحقيق دقة متسقة. تعتبر هذه الآلات ضرورية في الصناعات التي تكون فيها التفاوتات الصارمة والتشطيبات الناعمة أمرًا بالغ الأهمية.
تشمل المكونات الرئيسية ما يلي:
عجلة الطحن: الأداة الكاشطة التي تقطع المادة.
حامل قطعة العمل: يحمل الجزء الأسطواني بقوة، غالبًا بين المراكز أو في ظرف.
نظام التحكم CNC: عقل الكمبيوتر الذي يتحكم في الحركات ومعلمات الطحن.
المحركات المؤازرة والمحركات المحورية: قم بتحريك عجلة الطحن وقطعة العمل بدقة.
نظام التبريد: يحافظ على منطقة الطحن باردة، ويمنع ارتفاع درجة الحرارة وتآكل الأدوات.
تبدأ عملية الطحن بتثبيت قطعة العمل في مكانها. يقوم نظام CNC بعد ذلك بتوجيه عجلة الطحن للدوران بسرعة عالية والتحرك على طول قطعة العمل. في الوقت نفسه، تدور قطعة العمل نفسها، مما يسمح للعجلة بطحن سطحها بالتساوي. تضمن هذه الحركة المنسقة أن يكون الشكل الأسطواني دقيقًا وسلسًا.
تتبع وحدة التحكم CNC مسارًا مبرمجًا مسبقًا، غالبًا ما يتم إنشاؤه من تصميمات CAD، للتحكم في عمق القطع والسرعة ومعدل التغذية. تعمل هذه الأتمتة على تقليل الأخطاء البشرية وتمكين الأشكال المعقدة والتفاوتات الصارمة.
دقة عالية: قادرة على تحمل تفاوتات تصل إلى بضعة ميكرونات.
الأتمتة: تتحكم البرامج في عمليات الطحن المتعددة دون تدخل يدوي.
تعدد الاستخدامات: يمكنه التعامل مع الأسطح الأسطوانية الخارجية والداخلية.
محاور متعددة: تشتمل عادةً على محاور X وZ وأحيانًا Y للطحن المعقد.
تغيير الأدوات: تتميز بعض الطرز بمبدلات أدوات أوتوماتيكية لعجلات الطحن المختلفة.
تطبيق سائل التبريد: يضمن التحكم في الحرارة ويطيل عمر الأداة.
تكامل البرامج: متوافق مع برنامج CAD/CAM لسير عمل سلس من التصميم إلى الإنتاج.
يعمل نظام CNC كعقل لآلة الطحن الأسطوانية. إنه يتحكم في كل حركة لعجلة الطحن وقطعة العمل تلقائيًا. بدلاً من ضبط الإعدادات يدويًا، يقوم المشغلون بإدخال برنامج بناءً على تصميم الجزء. ثم يتبع النظام هذا البرنامج بدقة، حيث يقوم بتحريك عجلة الطحن على طول قطعة العمل وضبط السرعة، ومعدل التغذية، وعمق القطع.
يضمن هذا التحكم المحوسب دقة متسقة عبر العديد من الأجزاء. فهو يقلل من الأخطاء البشرية ويسمح بتأريض الأشكال المعقدة بتفاوتات مشددة. يقوم نظام CNC أيضًا بإدارة تغييرات الأدوات ووظائف الماكينة الأخرى، مما يزيد من أتمتة العملية.
الأتمتة في الطحن الأسطواني باستخدام الحاسب الآلي تعني أن الماكينة يمكنها إجراء عمليات طحن متعددة دون توقف. يقوم تلقائيًا بضبط المعلمات لتحسين إزالة المواد وإنهاء السطح. تدور عجلة الطحن بسرعات عالية، بينما تدور قطعة العمل بثبات، مما يسمح بالطحن السلس والمتساوي على الأسطح الأسطوانية.
تقوم أجهزة الاستشعار وأنظمة التغذية المرتدة بمراقبة العملية في الوقت الفعلي. يكتشفون أي انحرافات ويصححونها على الفور، مع الحفاظ على الدقة. يساعد التحكم في الحلقة المغلقة على تحقيق تفاوتات ضيقة تصل إلى بضعة ميكرونات وتشطيبات سطحية مناسبة للتطبيقات المهمة.
تعمل الأتمتة أيضًا على تسريع الإنتاج. فهو يقلل من وقت الإعداد ومشاركة المشغل، مما يجعله مثاليًا للتصنيع بكميات كبيرة حيث تكون القابلية للتكرار مهمة.
غالبًا ما تتكامل آلات الطحن الأسطوانية CNC مع برنامج CAD (التصميم بمساعدة الكمبيوتر). يقوم المصممون بإنشاء نماذج ثلاثية الأبعاد مفصلة للأجزاء. يتم تصدير هذه النماذج إلى برنامج CAM (التصنيع بمساعدة الكمبيوتر)، الذي يقوم بإنشاء برنامج CNC.
يعمل سير العمل السلس هذا من التصميم إلى الإنتاج على التخلص من أخطاء البرمجة اليدوية. إنها تتيح إمكانية طحن الأشكال الهندسية المعقدة بدقة. يمكن أن تؤدي التغييرات في التصميم إلى تحديث برنامج CNC بسرعة، مما يتيح إنشاء نماذج أولية سريعة وإنتاج كميات صغيرة.
ويدعم التكامل أيضًا المحاكاة قبل الطحن الفعلي. يمكن للمشغلين تصور مسار الطحن واكتشاف المشكلات المحتملة مبكرًا، مما يوفر الوقت ويقلل الخردة.
تستخدم آلات الطحن الأسطوانية CNC طرق طحن مختلفة اعتمادًا على شكل وحجم قطعة العمل. يساعد فهم هذه الأنواع في اختيار العملية المناسبة لاحتياجات المعالجة الدقيقة لديك. الأنواع الثلاثة الرئيسية هي الطحن الأسطواني الخارجي، والطحن الأسطواني الداخلي، والطحن الأسطواني غير المركزي.
يركز الطحن الأسطواني الخارجي على السطح الخارجي لقطعة العمل الأسطوانية. تدور قطعة العمل بينما تتحرك عجلة الطحن على طولها، مما يؤدي إلى إزالة المواد للحصول على لمسة نهائية ناعمة ودقيقة. هذه العملية شائعة بالنسبة للأعمدة والقضبان والدبابيس.
كيف تعمل: تدور عجلة الطحن بسرعة عالية. يتم تثبيت قطعة العمل بين المراكز أو في ظرف وتدور في وقت واحد. تتحرك العجلة بشكل محوري لطحن السطح الخارجي بالكامل.
التطبيقات: أعمدة الكرنك للسيارات، وأعمدة الطيران، والأسطوانات الهيدروليكية.
الفوائد الرئيسية: يحقق تفاوتات قطرية ضيقة وتشطيبات ناعمة على الأسطح الخارجية.
يستهدف الطحن الأسطواني الداخلي القطر الداخلي للأجزاء المجوفة. يتطلب الأمر عجلة طحن أصغر حجمًا يمكن وضعها داخل قطعة العمل لطحن الأسطح الداخلية مثل التجاويف أو الأنابيب.
كيف تعمل: تدور عجلة الطحن داخل قطعة العمل. تتحرك العجلة للداخل وللخارج أو على طول الطول لطحن السطح الداخلي بدقة.
التطبيقات: المحامل، أسطوانات المحرك، مكونات الأجهزة الطبية.
الفوائد الرئيسية: يوفر أقطار داخلية دقيقة وتشطيبات ناعمة حاسمة للملاءمة والوظيفة.
يختلف الطحن غير المركزي عن النوعين الآخرين من خلال عدم الحاجة إلى تثبيت قطعة العمل بين المراكز أو ظرف. بدلاً من ذلك، ترتكز قطعة العمل على شفرة مسند العمل ويتم تنظيمها بواسطة عجلة تنظيم بينما تقوم عجلة الطحن بإزالة المواد.
كيف تعمل: تقوم عجلة الطحن بإزالة المواد بينما تتحكم عجلة التنظيم في دوران قطعة العمل ومعدل التغذية. تتحرك قطعة العمل بشكل مستمر عبر منطقة الطحن.
التطبيقات : الإنتاج الضخم للدبابيس والقضبان والأجزاء الأسطوانية الصغيرة.
الفوائد الرئيسية: إنتاجية عالية، وأقطار متسقة، ولا حاجة لتركيب قطع العمل.
ملاحظة: يعتمد اختيار عملية الطحن الأسطوانية الصحيحة على هندسة قطعة العمل وحجم الإنتاج والدقة المطلوبة. يناسب الطحن الخارجي الأسطح الخارجية، ويعمل الطحن الداخلي بشكل أفضل مع التجاويف، ويتفوق الطحن غير المركزي في الإنتاج بكميات كبيرة وأجزاء صغيرة.
تتعامل آلات الطحن الأسطوانية CNC مع مجموعة واسعة من المواد. إن دقتها وتعدد استخداماتها تجعلها مثالية للمهام الصعبة في مختلف الصناعات. دعونا نستكشف أنواع المواد الرئيسية التي تعالجها هذه الآلات.
المعادن هي المواد الأرضية الأكثر استخدامًا نظرًا لقوتها واستخدامها على نطاق واسع. تتفوق المطاحن الأسطوانية CNC في إنتاج تشطيبات دقيقة على هذه المعادن:
الفولاذ: من الفولاذ الطري إلى الفولاذ المقسى، وهو شائع الاستخدام في الأعمدة والتروس وقطع غيار السيارات. يتطلب طحن الفولاذ عجلات متينة للتعامل مع صلابته.
الفولاذ المقاوم للصدأ: معروف بمقاومته للتآكل، وهو شائع في المعدات الطبية والغذائية. من الصعب الطحن لأنه يميل إلى العمل بقوة.
الألومنيوم : خفيف الوزن وناعم، ومن السهل طحن الألومنيوم ولكنه قد يسد العجلات الكاشطة إذا لم تتم إدارته بشكل صحيح.
التيتانيوم : قوي ومقاوم للحرارة، ويستخدم التيتانيوم في صناعة الطيران وفي الزراعة الطبية. يحتاج الطحن إلى تبريد دقيق لتجنب ارتفاع درجة الحرارة.
سبائك النيكل: تستخدم في التطبيقات ذات درجات الحرارة العالية، وتتطلب هذه السبائك عجلات طحن متخصصة للحفاظ على الدقة.
هذه المواد أصعب وأكثر هشاشة من المعادن ولكنها ذات أهمية متزايدة في التصنيع المتقدم:
السيراميك: المواد مثل الألومينا وكربيد السيليكون صلبة جدًا ومقاومة للحرارة. يقوم الطحن باستخدام الحاسب الآلي بتشكيلها بدقة للإلكترونيات وأدوات القطع والأجزاء الطبية.
المواد المركبة: تجمع ألياف الكربون والألياف الزجاجية بين القوة والخفة. يعد طحن المواد المركبة أمرًا صعبًا لأنها تتآكل العجلات بشكل أسرع وتحتاج إلى معالجة خاصة.
يعمل الطحن الأسطواني CNC أيضًا على المواد غير المعدنية، مما يوسع نطاق تطبيقه:
البلاستيك: تستخدم مواد مثل البولي كربونات وPTFE في صناعة الأجهزة الطبية والإلكترونيات. أنها تتطلب حرارة منخفضة أثناء الطحن لتجنب الذوبان.
المعادن الغريبة: تستخدم المعادن الثمينة مثل الذهب والبلاتين في صناعة الإلكترونيات والمجوهرات. تتطلب نعومتها طحنًا دقيقًا لمنع الضرر.
تلعب آلات الطحن الأسطوانية CNC دورًا حاسمًا في العديد من الصناعات. إن دقتها وكفاءتها تجعلها مثالية لتصنيع الأجزاء التي تكون الدقة فيها أكثر أهمية. دعونا نستكشف الصناعات الرئيسية التي تعتمد بشكل كبير على هذه الآلات.
يتطلب كل من قطاعي الطيران والسيارات أجزاء ذات تفاوتات عالية وتشطيبات خالية من العيوب. تساعد المطاحن الأسطوانية CNC في إنتاج مكونات مثل أعمدة المحرك وشفرات التوربينات وأجزاء ناقل الحركة. يجب أن تتحمل هذه الأجزاء الضغط العالي وتعمل بسلاسة.
الفضاء الجوي : تتطلب محركات الطائرات ومكونات معدات الهبوط والأنظمة الهيدروليكية أجزاء أسطوانية دقيقة. يضمن الطحن باستخدام الحاسب الآلي أنها تلبي معايير السلامة والأداء الصارمة.
السيارات : تستفيد جميع أعمدة الكرنك وأعمدة الكامات وأعمدة القيادة من الطحن باستخدام الحاسب الآلي. تعمل هذه العملية على تحسين المتانة وتقليل الاهتزازات لتحسين أداء السيارة.
في الصناعات الطبية والإلكترونية، حتى الانحرافات الصغيرة يمكن أن تسبب مشاكل كبيرة. توفر آلات الطحن الأسطوانية CNC الدقة اللازمة لصنع الأدوات الجراحية والمزروعات والموصلات الإلكترونية.
الأجهزة الطبية: تحتاج الغرسات مثل مفاصل الورك والأدوات الجراحية إلى أسطح ناعمة وأبعاد دقيقة لضمان السلامة والراحة.
الإلكترونيات: تتطلب الموصلات والدبابيس الدقيقة والمكونات الدقيقة تفاوتات صارمة لتوصيلات كهربائية موثوقة وأداء الجهاز.
يتطلب صنع الأدوات والقوالب دقة عالية للقوالب وأدوات القطع والقوالب. تساعد آلات الطحن الأسطوانية CNC في إنشاء أدوات تنتج أجزاء متسقة وعالية الجودة.
أدوات القطع: تعمل عملية الطحن على شحذ وتشكيل المثاقب والمطاحن الطرفية والمثاقب من أجل تصنيع فعال.
القوالب والقوالب: تضمن الأسطح الأسطوانية الدقيقة أن تنتج القوالب والقوالب أجزاء خالية من العيوب في الإنتاج الضخم.
توفر آلات الطحن الأسطوانية CNC دقة استثنائية. يمكنهم الحفاظ على التفاوتات المسموح بها حتى بضعة ميكرونات، مما يضمن أن كل جزء يلبي المواصفات الدقيقة. يتحكم نظام CNC في كل حركة لعجلة الطحن وقطعة العمل، مما يزيل الخطأ البشري. ويؤدي هذا إلى جودة متسقة عبر عمليات الإنتاج الكبيرة. سواء كانت أعمدة الطحن لمحركات الفضاء الجوي أو الغرسات الطبية، يمكنك الوثوق في الماكينة لإنتاج نتائج قابلة للتكرار. تقوم أنظمة التغذية المرتدة ذات الحلقة المغلقة بمراقبة العملية بشكل مستمر، وإجراء تعديلات في الوقت الفعلي للحفاظ على الدقة في المسار الصحيح.
تتعامل هذه الآلات مع الأشكال المعقدة التي يصعب على الطحن اليدوي التعامل معها. تسمح المحاور المتعددة ومسارات الأدوات القابلة للبرمجة لمطاحن CNC بإنشاء ملفات تعريف وأخاديد وتناقص تدريجي وخطوط محيطية معقدة على الأجزاء الأسطوانية. يمكنهم التبديل بين الطحن الخارجي والداخلي وغير المركزي دون فقدان الدقة. هذه المرونة تجعلها مثالية لإنتاج أجزاء ذات تفاوتات عالية وتصميمات معقدة. على سبيل المثال، غالبًا ما تتطلب مكونات الفضاء الجوي طحنًا متعدد الخطوات بأقطار مختلفة وتشطيبات سطحية مختلفة، ويمكن تحقيق كل ذلك في إعداد واحد على مطحنة أسطوانية CNC.
الأتمتة هي الميزة الرئيسية للطحن الأسطواني باستخدام الحاسب الآلي. بمجرد ضبط البرنامج، تعمل الماكينة دون مراقبة، وتقوم بإجراء عمليات طحن متعددة وتغيير الأداة تلقائيًا. وهذا يقلل من وقت الإعداد وتدخل المشغل. تعمل أنظمة التبريد الأوتوماتيكية على الحفاظ على برودة قطعة العمل والعجلة، مما يمنع ارتفاع درجة الحرارة وتآكل الأداة. والنتيجة هي أوقات دورات أسرع وإنتاجية أعلى. بالنسبة للمصنعين، يعني هذا انخفاض تكاليف العمالة وزيادة الطاقة الإنتاجية دون التضحية بالجودة. كما أنه يدعم التصنيع في الوقت المناسب وتشغيل الدفعات الصغيرة من خلال تمكين تغييرات البرنامج السريعة.
توفر آلات الطحن الأسطوانية CNC دقة عالية واتساقًا وتنوعًا في الأشكال الهندسية المعقدة، مما يعزز الكفاءة من خلال الأتمتة. فهي حيوية للتصنيع الدقيق، ولها آفاق مستقبلية واعدة. الشركات مثل KULA Precision Machinery Co., Ltd. تقدم تقدمًا حلول الطحن باستخدام الحاسب الآلي ، مما يضمن الجودة والقيمة الاستثنائية. هُم تتميز المنتجات بالدقة وقدرات التشغيل الآلي، مما يدعم الصناعات المختلفة بأداء موثوق وميزات مبتكرة. لا غنى عن هذه الآلات لتحقيق تشطيبات عالية الجودة وتفاوتات صارمة عبر التطبيقات المتنوعة.
ج: إن المطحنة الأسطوانية CNC هي أداة دقيقة تستخدم لتشكيل الأجزاء الأسطوانية وإنهائها بدقة عالية، ويتم التحكم فيها بواسطة نظام كمبيوتر.
ج: تعمل عن طريق تدوير عجلة الطحن بسرعة عالية بينما تدور قطعة العمل وتتحرك على طولها، وذلك بتوجيه من نظام CNC.
ج: إنه يوفر دقة عالية واتساقًا وكفاءة، وهو مثالي للصناعات التي تتطلب تفاوتات شديدة وتشطيبات سلسة.
ج: تشمل الفوائد الرئيسية الدقة العالية والأتمتة وتعدد الاستخدامات في الأشكال الهندسية المعقدة وزيادة كفاءة الإنتاج.
