CNC レーザー グラインダーの主要コンポーネントとその機能は何ですか?

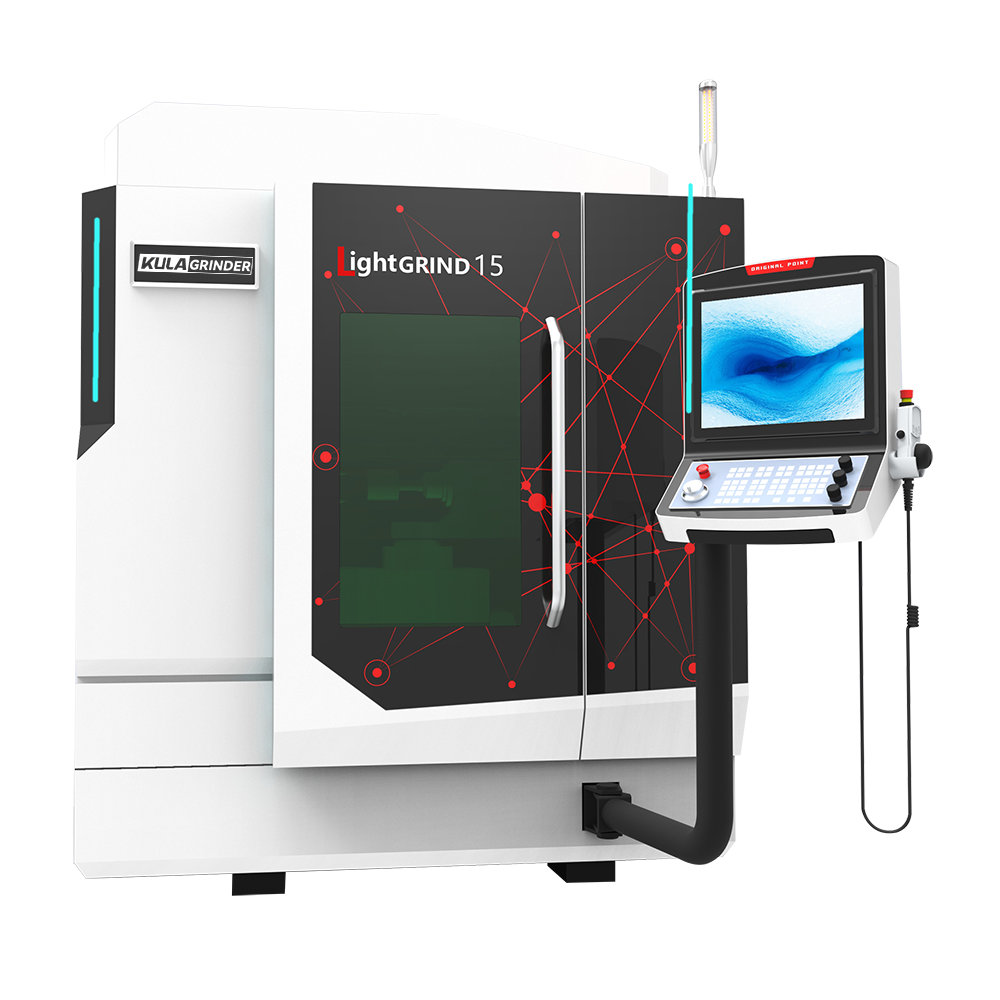

精密製造の分野では、 CNCレーザーグラインダー レーザー技術と従来の研削方法をシームレスに統合して精度と効率を向上させる極めて重要なツールとして登場しました。 CNC レーザー研削盤の主要コンポーネントとそれぞれの機能を理解することは、パフォーマンスを最適化し、優れた加工結果を達成するために不可欠です。この記事では、これらの重要なコンポーネントについて詳しく説明し、その役割と CNC マシンの全体的な機能への貢献についての洞察を提供します。

1. レーザー光源

すべての中心に CNC レーザー研削盤は レーザー源として機能し、研削プロセスを支援するレーザー ビームを生成します。レーザー光源が材料の表面を予熱し、硬度を下げ、より滑らかな研削を促進します。一般的なレーザー光源の種類は次のとおりです。

• ファイバー レーザー: ファイバー レーザーは、効率と信頼性が高いことで知られており、最小限のメンテナンスで安定した出力を提供できるため、広く使用されています。

• CO₂ レーザー: これらは、より深い浸透が必要な用途に適しており、非金属材料を扱う場合によく使用されます。

レーザー光源の選択は CNC マシンのパフォーマンスに大きく影響し、エネルギー消費、精度、さまざまな材料への適応性などの要素に影響を与えます。

2. 研削ヘッド

研削ヘッドは、実際の材料の除去を実行する重要なコンポーネントです。内容は次のとおりです。

• 主軸：砥石を高速回転させ、精密な切削加工を可能にします。

• 砥石車: ワークピースと直接作用して材料を除去する研磨工具。

• 冷却チャネル: 研削中に発生した熱を放散する冷却剤の循環を可能にする統合経路で、ワークピースと研削砥石の両方への熱損傷を防ぎます。

研削ヘッドの設計と品質は、加工部品の表面仕上げと寸法精度に直接影響します。

3. CNC制御システム

コンピュータ数値制御 (CNC) システムは、CNC レーザー研削盤の頭脳として機能し、さまざまなコンポーネントの動きと動作を調整します。主な機能は次のとおりです。

• モーションコントロール: 複数の軸に沿った研削ヘッドとワークの動きを正確に調整します。

• パラメータ調整: オペレータは、速度、送り速度、レーザー出力などの研削パラメータを設定および変更できます。

• プログラム実行: 事前にプログラムされた命令を解釈して実行し、複雑な研削タスクを高い再現性で実行します。

堅牢な CNC システムにより機械の多用途性が向上し、複雑な形状や複雑な機械加工操作を簡単に処理できるようになります。

4. ワークハンドリングシステム

ワークピースの効率的な取り扱いと位置決めは、研削作業の精度を達成するために不可欠です。このシステムには次のものが含まれます。

• ワークピース テーブル: ワークピースを取り付けるための安定したプラットフォームを提供し、多くの場合、ワークピースを所定の位置に固定するための固定具またはクランプが装備されています。

• 回転軸: ワークピースの回転を可能にし、位置を変更することなく多方向の研削やさまざまな表面へのアクセスを容易にします。

• リニアガイド: スムーズで正確な直線運動を保証し、研削プロセス全体の精度に貢献します。

ワークピースハンドリングシステムの設計は、さまざまなサイズや形状のワークピースに対応する機械の能力に影響を与え、その柔軟性と適用範囲に影響を与えます。

5. 冷却システム

熱変形を防ぎ、CNC 機械コンポーネントの寿命を確保するには、研削中に最適な温度を維持することが重要です。冷却システムは通常、次のもので構成されます。

• チラー: 機械内に冷媒を循環させ、熱を吸収して放散します。

• クーラント供給ノズル: クーラントの流れを研削ゾーンに正確に導き、冷却効率を高めます。

• 温度センサー: 重要なコンポーネントの温度を監視し、最適な動作条件を維持するためのリアルタイム調整を可能にします。

効果的な冷却システムは、過熱やそれに伴う熱膨張や材料の歪みなどの問題を防止し、機械のパフォーマンスを向上させます。

6. レーザー光学系と照射システム

レーザー光学系と送出システムは、レーザー ビームを光源からワークピースに高精度で方向付ける役割を果たします。コンポーネントには次のものが含まれます。

• ミラーとビームガイド: レーザービームを目的の経路に沿って操作します。

• 集束レンズ: レーザービームをワークピース上の小さなスポットに集中させ、エネルギー密度を高めて材料を効果的に予熱します。

• 保護窓: 研削中に発生する破片やスパッタから光学部品を保護します。

レーザー光学系の品質と調整は、レーザー支援研削プロセスの効率と有効性に直接影響します。

7. 安全および密閉システム

CNC レーザー研削盤の設計では、オペレーターの安全を確保することが最重要です。安全機能には通常、次のものが含まれます。

• 囲い: 研削エリアを完全に囲い、レーザー放射と破片を封じ込めます。

• インターロック: 安全ドアまたはパネルが開いている場合、機械が動作しないようにします。

• 緊急停止ボタン: 緊急時にオペレーターが機械の動作を直ちに停止できるようにします。

これらの安全システムは、レーザー照射や高速研削作業に伴う潜在的な危険からオペレーターを保護します。

8. 補助システム

追加のシステムにより、CNC レーザー研削盤の機能性と使いやすさが向上します。

• ヒュームエクストラクター: 研削中に発生する煙、ヒューム、微粒子を除去し、クリーンな作業環境を維持します。

• 自動ツールチェンジャー: 手動介入なしで機械がさまざまな研削ツールを切り替えることができるようになり、効率が向上します。

• 監視システム: マシンのパフォーマンスに関するリアルタイムのデータを提供し、予知保全を容易にし、ダウンタイムを最小限に抑えます。

これらの補助システムは、機械の全体的な効率、安全性、保守性に貢献します。

主要成分の比較分析

各コンポーネントの役割と重要性をより明確に理解できるように、次の表に CNC レーザー研削盤の主要なコンポーネント、その主な機能、および機械のパフォーマンスへの影響をまとめます。

コンポーネント	主な機能	パフォーマンスへの影響
レーザー光源	材料を予熱するためのレーザー光線を生成します。	エネルギー効率とさまざまな材料への適応性に影響を与える
研削ヘッド	砥石の高速回転により材料除去を行います。	表面仕上げの品質と寸法精度に影響を与える
CNC制御システム	機械の動きや動作を制御します	複雑な形状を処理する際の精度、再現性、多用途性を決定します。
ワークハンドリングシステム	研削中にワークピースを位置決めして固定します	柔軟性と、多様なワークの形状やサイズに対応する能力に影響を与える
冷却システム	最適な動作温度を維持します	熱変形を防ぎ、部品の寿命を延ばします。
レーザー光学系と照射システム	レーザービームをワークピースに向けて焦点を合わせます	レーザー補助研削の効率と全体的な加工効率に影響します。
安全および密閉システム	レーザー放射や破片からオペレーターを保護します	安全基準への準拠を確保し、安全な作業環境を提供します
補助システム	マシンの機能とユーザーエクスペリエンスを強化します	業務の効率化、安全性、メンテナンス性の向上に貢献します。

結論

CNC レーザー研削盤はさまざまなコンポーネントの複雑なアセンブリであり、それぞれのコンポーネントが特定の機能を実行するように細心の注意を払って設計されており、集合的に機械の精度、効率、多用途性が向上します。材料の予熱を開始するレーザー光源から、実際の材料除去を実行する研削ヘッドに至るまで、すべてのコンポーネントが機械の全体的なパフォーマンスにおいて重要な役割を果たします。 CNC 制御システムは シームレスな自動化と精度を保証し、 ワークピースハンドリングシステムは 安定性とさまざまな加工用途への適応性を促進します。さらに、 冷却システムは 熱歪みを防止して高品質の表面仕上げを保証し、 レーザー光学系と供給システムは レーザー支援研削プロセスの精度を維持します。
