A modern gyártásban a precíziós köszörülés elengedhetetlen a kiváló minőségű alkatrészek előállításához olyan iparágakban, mint az autóipar, a repülőgépipar, az orvostudomány és az általános mérnöki ipar. Két széles körben használt köszörülési eljárás a CNC középpont nélküli köszörülés és a CNC hengeres köszörülés. Mindkét technika sima és pontos hengeres alkatrészek létrehozását célozza, de működési elveikben, alkalmazási körükben és előnyeiben jelentősen eltérnek egymástól.
Ebben a cikkben elmagyarázzuk a CNC középpont nélküli csiszolók és a CNC hengeres csiszolók közötti fő különbségeket, hogy segítsen kiválasztani az igényeinek megfelelő köszörülési eljárást.
Mi az a CNC köszörülés?
A CNC köszörülés a számítógépes numerikus vezérlés (CNC) használatát jelenti a köszörűgépek automatizálására. A CNC-csiszolók nagy pontosságot, megismételhetőséget és hatékonyságot kínálnak, így ideálisak bonyolult alkatrészek megmunkálásához szűk tűréssel.
A CNC csiszolók közül a két leggyakoribb típus a következő:
CNC központ nélküli köszörű
CNC hengeres csiszoló
Mindkettő elengedhetetlen a precíziós megmunkálásban, de mindegyik más-más célt szolgál.
Mi az a CNC központ nélküli köszörű?
A A CNC középpont nélküli köszörű olyan gép, amely egy hengeres munkadarab külső felületét csiszolja anélkül, hogy azt a középpontok közé szorítani vagy alátámasztani kellene. Ehelyett a munkadarabot egy csiszolókorong és egy szabályozókorong közé kell helyezni, és egy munkatámasz pengén nyugszik.
Hogyan működik a CNC központ nélküli köszörülés
A csiszolókorong eltávolítja az anyagot a munkadarab felületéről.
A szabályozó kerék szabályozza a forgási sebességet és az előtolást.
A munkatámasz penge megtámasztja a munkadarabot, amikor az a két kerék között mozog.
A CNC központ nélküli köszörülés típusai
Átmenő köszörülés: A munkadarab folyamatosan halad át a gépen, egyszerű, egyenes alkatrészekhez alkalmas.
Előtoláson belüli (merítő) köszörülés: A csiszolókorong bemerül a munkadarabba, hogy lépcsős vagy változó átmérőjű alkatrészeket csiszoljon.
Végelőtolási köszörülés: A munkadarab ugyanarról az oldalról lép be és ki a csiszolási területről.
A CNC középpont nélküli köszörülés előnyei
Magas gyártási sebesség
Alkalmas nagy volumenű futáshoz
Minimális alkatrészkezelés
A legjobb egyenes hengeres alkatrészekhez, például tengelyekhez, csapokhoz és hüvelyekhez

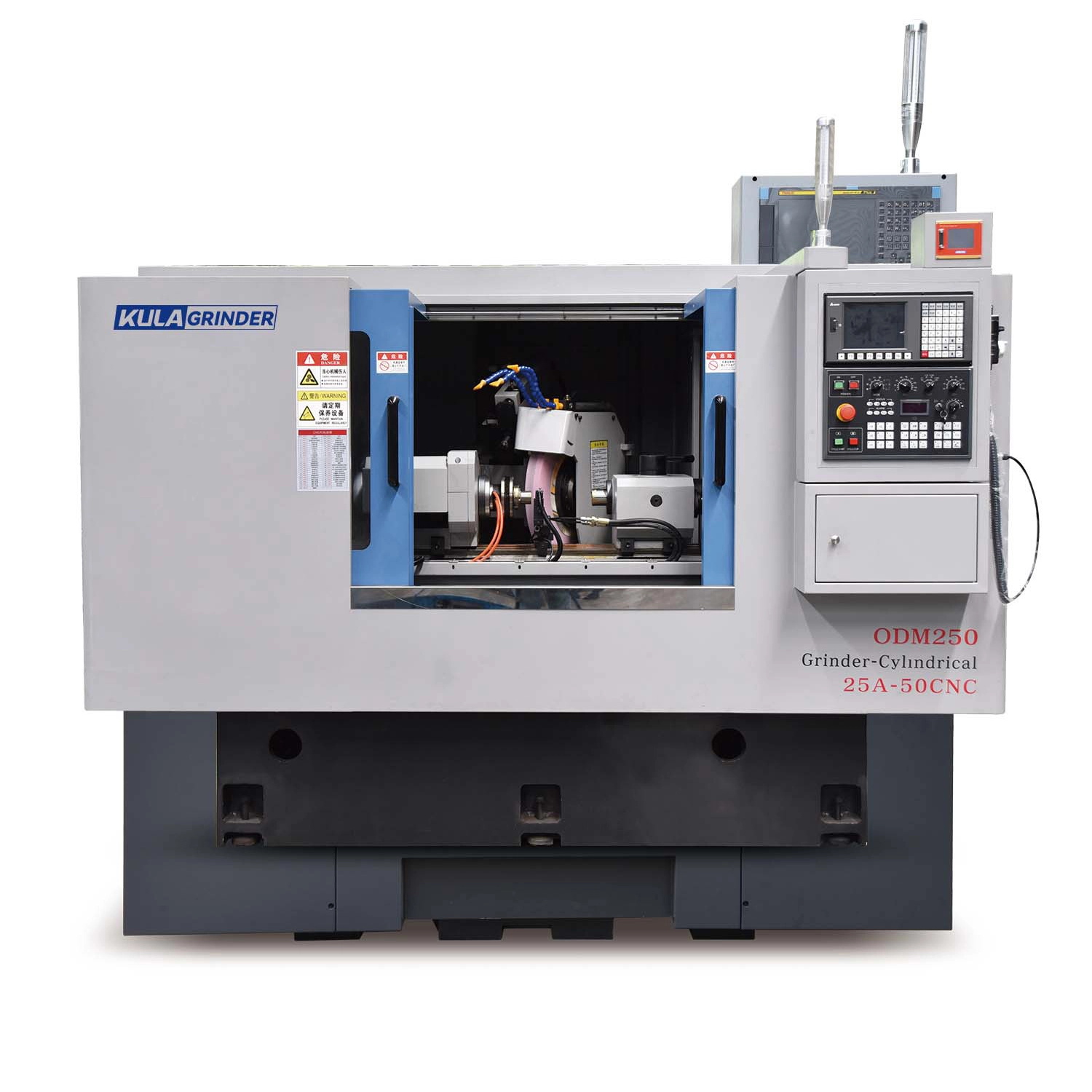

Mi az a CNC hengeres csiszoló?
A A CNC hengeres csiszoló középpontok, tokmányok vagy befogók segítségével tartja a helyén a munkadarabot, lehetővé téve az alkatrész saját tengelye körüli forgását, miközben a csiszolókorong formálja a külső vagy belső felületeket.
Hogyan működik a CNC hengeres köszörülés
A munkadarabot a középpontok közé kell szorítani, vagy tokmányban kell tartani.
A csiszolókorong forog és mozog a munkadarab mentén, hogy eltávolítsa az anyagot.
A belső felületek speciális rögzítőelemekkel is csiszolhatók.
A CNC hengeres köszörülés típusai
Külső hengeres csiszolás: Külső felületekhez.
Belső hengeres köszörülés: Belső átmérőhöz.
Beszúró köszörülés: A csiszolókorong sugárirányban bemozdul az alkatrészbe.
Traverz köszörülés: A tárcsa a munkadarab hosszában mozog.
Profilcsiszolás: Összetett alkatrészformák készítésére szolgál.
A CNC hengeres csiszolás előnyei
Nagy pontosság és szigorúbb tűréshatárok
Alkalmas összetett, lépcsős, kúpos és vállakú alkatrészekhez
Rugalmas kis tételek és prototípusok gyártásához
CNC középpont nélküli köszörű vs. CNC hengeres csiszoló: Főbb különbségek
Paraméterek
CNC középpont nélküli csiszoló
CNC hengeres csiszoló
Munkadarab támogatás
A szabályozó- és csiszolókorongok közé támasztva, középpontok nélkül
Középpontok, tokmány vagy befogópatron között tartva
Munkadarab mozgása
Szabadon lebegő, szabályozó kerékkel vezérelhető
Saját tengelye körül forog, a gép hajtja
Alkatrész geometriája
A legjobb egyenes, egyenletes hengeres alkatrészekhez
Összetett formákat tud csiszolni (váll, kúpos, belső furatok)
Pontosság és tolerancia
±10-15 mikron
±2-3 mikron
Gyártási sebesség
Nagy áteresztőképesség, ideális nagy mennyiségű futtatáshoz
Lassú, de rugalmas, ideális összetett vagy kis tételekhez
Beállítási idő
Hosszabb beállítás, kevésbé rugalmas a gyakori változtatásokhoz
Az összehasonlítás azt mutatja, hogy a CNC központ nélküli köszörűk a legalkalmasabbak egyszerű, egyenes hengeres alkatrészek nagy volumenű gyártására, gyors feldolgozást és stabil teljesítményt kínálva. Azonban kevésbé rugalmasak, ha az alkatrészek bonyolultságáról és a beállítások módosításáról van szó.
Ezzel szemben a CNC hengeres csiszolók nagyobb pontosságot biztosítanak, és képesek kezelni az összetett formákat, például a kúpokat, lépcsőket és belső furatokat. Bár a gyártási sebesség általában lassabb, jobban alkalmazkodnak és hatékonyabbak kis tételek és változatos alkatrészek esetében.
Végső soron a helyes választás attól függ, hogy a sebesség és a hangerő vagy a pontosság és sokoldalúság a prioritás.
Mikor használjunk CNC központ nélküli köszörűt?
A CNC központ nélküli köszörű a megfelelő megoldás, ha:
Nagy mennyiségben kell előállítania egyszerű, egyenes hengeres alkatrészeket.
A gyors gyártási sebesség kulcsfontosságú követelmény.
Fontos a minimális alkatrészkezelés és a folyamatos adagolás.
Olyan alkatrészeket csiszol, mint a csapok, hengerek, perselyek és hüvelyek.
Mikor használjunk CNC hengeres csiszolót?
A CNC hengeres csiszoló ideális, ha:
Az alkatrészek összetett formájúak, vállak, kúposak vagy belső furatok.
Nagy pontosságra és szűk tűréshatárra van szüksége.
A gyártás kis tételeket vagy gyakran változó alkatrészterveket foglal magában.
Ön tengelyeket, vezérműtengelyeket, főtengelyeket vagy precíziós fogaskerekeket dolgoz meg.
A CNC középpont nélküli és hengeres köszörülés előnyei és hátrányai
Hosszabb beállítási idő az új alkatrészkonfigurációkhoz
CNC hengeres csiszoló
Előnyök:
Kiváló pontosság és felületi minőség
Összetett geometriákat tud csiszolni
Gyorsabb átállás kis tételes gyártáshoz
Hátrányok:
Lassabb gyártási sebesség
Több kézi alkatrészkezelést igényel
Kevésbé hatékony folyamatos, nagy volumenű futáshoz
CNC középpont nélküli és hengeres köszörülést alkalmazó iparágak
Mindkét csiszolási módszert széles körben alkalmazzák számos iparágban:
Autóipar: Motor alkatrészek, tengelyek, szelepalkatrészek
Repülőgép: futóművek, működtetők, rotortengelyek
Orvosi: Sebészeti műszerek, implantátumok
Általános gyártás: Csapágyak, kötőelemek, görgők
Hogyan válasszuk ki a megfelelő darálót?
A CNC központ nélküli csiszoló és a CNC hengeres csiszoló közötti választásnál vegye figyelembe:
Alkatrészgeometria: Az összetett formák hengeres csiszolást igényelnek.
Gyártási mennyiség: A nagy mennyiség a középpont nélküli köszörülést részesíti előnyben.
Pontossági követelmények: A szűk tűrések gyakran hengeres csiszolást igényelnek.
Beállítási rugalmasság: A hengeres csiszológépekhez jobban megfelel a gyakori váltás.
Konkrét csiszolási igényeinek tapasztalt gyártókkal való megbeszélése segíthet megtalálni a legköltséghatékonyabb és leghatékonyabb megoldást.
Következtetés
Mind a CNC központ nélküli csiszolók, mind a CNC hengeres csiszolók nélkülözhetetlen eszközök a precíziós gyártásban, de eltérő célokat szolgálnak. A központ nélküli csiszoló tökéletes egyszerű alkatrészek gyors, nagyüzemi gyártásához, míg a hengeres csiszoló ideális összetett, nagy pontosságú alkatrészekhez.
A megfelelő daráló kiválasztása a gyártási céloktól, az alkatrésztervezéstől és a pontossági igényektől függ. A különbségek megértése segít abban, hogy tájékozott döntést hozzon a megmunkálási folyamat optimalizálása érdekében.
