I moderne fremstilling er præcisionsslibning afgørende for fremstilling af komponenter af høj kvalitet i industrier som bilindustrien, rumfart, medicin og generel teknik. To meget anvendte slibeprocesser er CNC centerløs slibning og CNC cylindrisk slibning. Begge teknikker sigter mod at skabe glatte og nøjagtige cylindriske dele, men de adskiller sig væsentligt i deres arbejdsprincipper, anvendelser og fordele.
I denne artikel vil vi forklare de vigtigste forskelle mellem CNC centerløse slibemaskiner og CNC cylindriske slibemaskiner for at hjælpe dig med at vælge den rigtige slibeproces til dine behov.
Hvad er CNC-slibning?
CNC-slibning refererer til brugen af Computer Numerical Control (CNC) til at automatisere slibemaskiner. CNC-slibere tilbyder høj præcision, repeterbarhed og effektivitet, hvilket gør dem ideelle til bearbejdning af komplekse dele med snævre tolerancer.
Blandt CNC-slibere er de to mest almindelige typer:
CNC centerløs slibemaskine
CNC cylindrisk slibemaskine
Begge er essentielle i præcisionsbearbejdning, men hver tjener forskellige formål.
Hvad er en centerløs CNC-sliber?
EN CNC centerless slibemaskine er en maskine, der sliber den ydre overflade af et cylindrisk emne uden behov for at klemme eller understøtte det mellem centre. I stedet placeres emnet mellem en slibeskive og en reguleringsskive, der hviler på et arbejdsstøtteblad.
Sådan fungerer CNC centerløs slibning
Slibeskiven fjerner materiale fra emnets overflade.
Reguleringshjulet styrer omdrejningshastigheden og tilspændingshastigheden.
Arbejdsstøttebladet understøtter emnet, når det bevæger sig mellem de to hjul.
Typer af CNC centerløs slibning
Gennemløbsslibning: Arbejdsemnet passerer kontinuerligt gennem maskinen, velegnet til enkle, lige dele.
In-feed (dykke) slibning: Slibeskiven dykker ned i emnet for at slibe dele med trin eller varierende diametre.
End-feed slibning: Arbejdsemnet går ind og ud af slibeområdet fra samme side.
Fordele ved CNC Centerløs slibning
Høj produktionshastighed
Velegnet til store løb
Minimal håndtering af dele
Bedst til lige cylindriske komponenter som aksler, stifter og ærmer

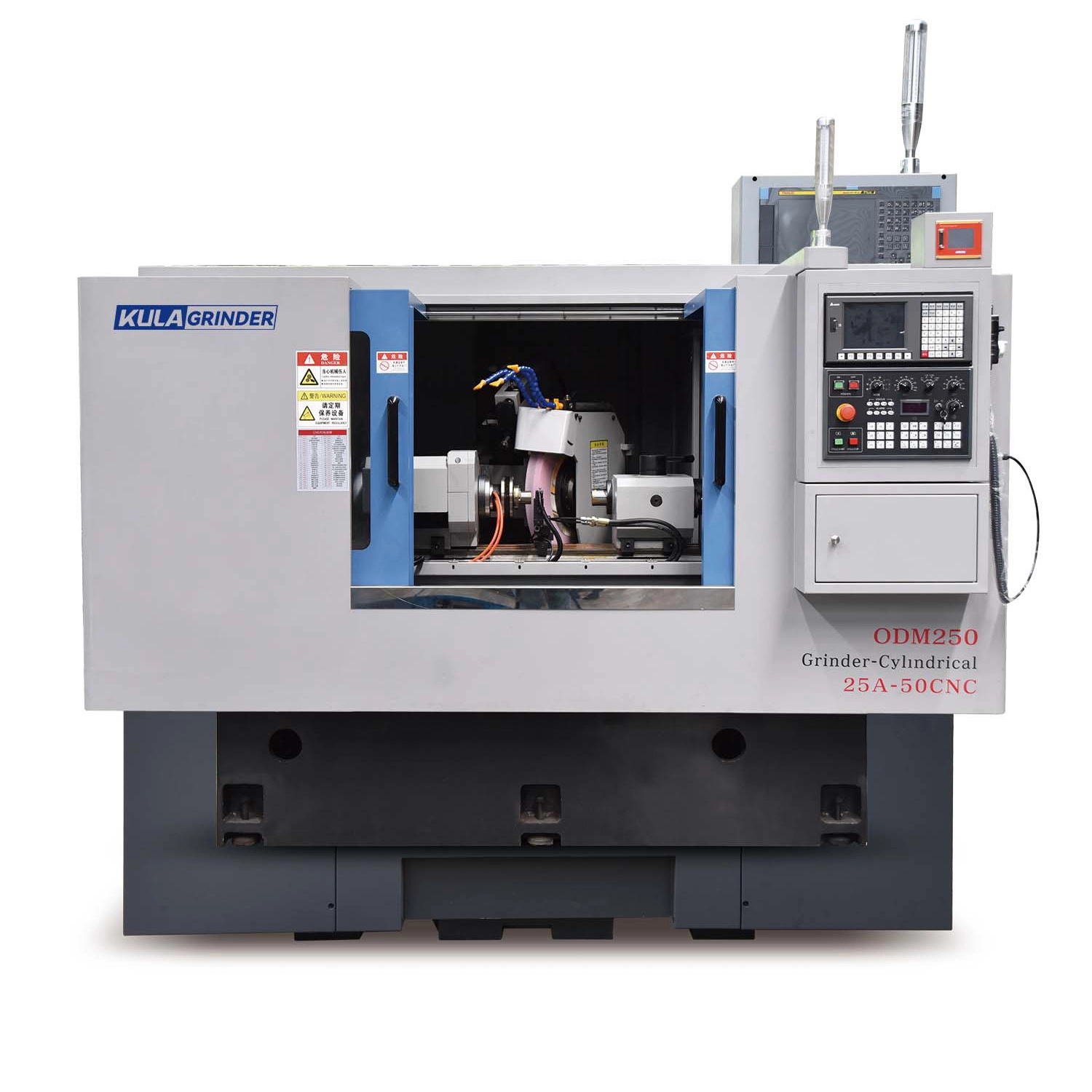

Hvad er en CNC cylindrisk slibemaskine?
EN CNC cylindrisk slibemaskine holder emnet på plads ved hjælp af centre, patroner eller spændetange, hvilket tillader delen at rotere om sin egen akse, mens slibeskiven former de ydre eller indre overflader.
Hvordan CNC cylindrisk slibning fungerer
Emnet klemmes fast mellem centre eller holdes i en borepatron.
Slibeskiven roterer og bevæger sig langs emnet for at fjerne materiale.
Indvendige overflader kan også slibes ved hjælp af specielle tilbehør.
Typer af CNC cylindrisk slibning
Udvendig cylindrisk slibning: Til ydre overflader.
Indvendig cylindrisk slibning: Til indvendige diametre.
Dykslibning: Slibeskiven bevæger sig radialt ind i delen.
Tværslibning: Skiven bevæger sig langs emnets længde.
Profilslibning: Bruges til at skabe komplekse deleformer.
Fordele ved CNC cylindrisk slibning
Høj præcision og snævrere tolerancer
Velegnet til komplekse dele med trin, tilspidsninger og skuldre
Fleksibel til små partier og prototypeproduktion
CNC centerløs slibemaskine vs. CNC cylindrisk slibemaskine: Nøgleforskelle
Parameter
CNC centerløs slibemaskine
CNC cylindrisk slibemaskine
Emnestøtte
Understøttet mellem regulerings- og slibeskiver, ingen centre
Holdes mellem centre, borepatron eller spændetange
Arbejdsstykkets bevægelse
Fritsvævende, styret af regulerende hjul
Roterer om sin egen akse, drevet af maskinen
Del Geometri
Bedst til lige, ensartede cylindriske dele
Kan slibe komplekse former (skuldre, tilspidsninger, indvendige boringer)
Nøjagtighed & Tolerance
±10-15 mikron
±2-3 mikron
Produktionshastighed
Høj gennemstrømning, ideel til store mængder kørsler
Langsommere, men fleksibel, ideel til komplekse eller små batches
Opsætningstid
Længere opsætning, mindre fleksibel til hyppige ændringer
Hurtigere omskiftning, god til forskellige dele
Typiske applikationer
Stifter, ruller, bøsninger, ærmer
Aksler, knastaksler, krumtapaksler, gear
Sammenfattende analyse
Sammenligningen viser, at CNC Centerless Grinders er bedst egnede til højvolumen produktion af enkle, lige cylindriske dele, der tilbyder hurtig forarbejdning og stabil produktion. De er dog mindre fleksible, når det kommer til delekompleksitet og opsætningsændringer.
I modsætning hertil giver CNC cylindriske slibemaskiner højere præcision og kan håndtere komplekse former som tilspidsninger, trin og indvendige boringer. Selvom produktionshastigheden generelt er langsommere, er de mere tilpasningsdygtige og effektive til små partier og varierede dele.
I sidste ende afhænger det rigtige valg af, om din prioritet er hastighed og volumen eller præcision og alsidighed.
Hvornår skal man bruge en centerløs CNC-sliber?
En centerløs CNC-sliber er den rigtige løsning, når:
Du skal producere store mængder af enkle, lige cylindriske dele.
Hurtig produktionshastighed er et nøglekrav.
Minimal delhåndtering og kontinuerlig fodring er vigtigt.
Du sliber dele som stifter, ruller, bøsninger og ærmer.
Hvornår skal man bruge en CNC cylindrisk slibemaskine?
En CNC cylindrisk slibemaskine er ideel, når:
Dele har komplekse former, skuldre, tilspidsninger eller indvendige boringer.
Du har brug for høj præcision og snævre tolerancer.
Produktionen involverer små partier eller hyppigt skiftende deledesign.
Du bearbejder aksler, knastaksler, krumtapaksler eller præcisionsgear.
Fordele og ulemper ved CNC centerløs og cylindrisk slibning
CNC centerløs slibemaskine
Fordele:
Høj hastighed og gennemløb
Effektiv til enkle dele med stort volumen
Minimal delhåndtering påkrævet
Ulemper:
Begrænset til lige, ensartede cylindriske dele
Mindre nøjagtig sammenlignet med cylindrisk slibning
Længere opsætningstid for nye delkonfigurationer
CNC cylindrisk slibemaskine
Fordele:
Overlegen nøjagtighed og overfladefinish
Kan slibe komplekse geometrier
Hurtigere omstilling til små serier
Ulemper:
Langsommere produktionshastighed
Kræver mere manuel håndtering af dele
Mindre effektiv til kontinuerlige kørsler med store mængder
Industrier, der bruger CNC centerløs og cylindrisk slibning
Begge slibningsmetoder er meget udbredt på tværs af flere industrier:
Præcisionskrav: Snævre tolerancer kræver ofte cylindrisk slibning.
Opsætningsfleksibilitet: Hyppige omskiftninger passer bedre til cylindriske slibemaskiner.
At diskutere dine specifikke slibebehov med erfarne producenter kan hjælpe dig med at finde den mest omkostningseffektive og effektive løsning.
Konklusion
Både CNC centerløse slibemaskiner og CNC cylindriske slibemaskiner er essentielle værktøjer i præcisionsfremstilling, men de tjener forskellige formål. Den centerløse kværn er perfekt til hurtig produktion i stor skala af simple dele, mens den cylindriske kværn er ideel til komplekse komponenter med høj præcision.
Valget af den rigtige kværn afhænger af dine produktionsmål, deledesign og behov for nøjagtighed. At forstå deres forskelle vil hjælpe dig med at træffe en informeret beslutning om at optimere din bearbejdningsproces.
