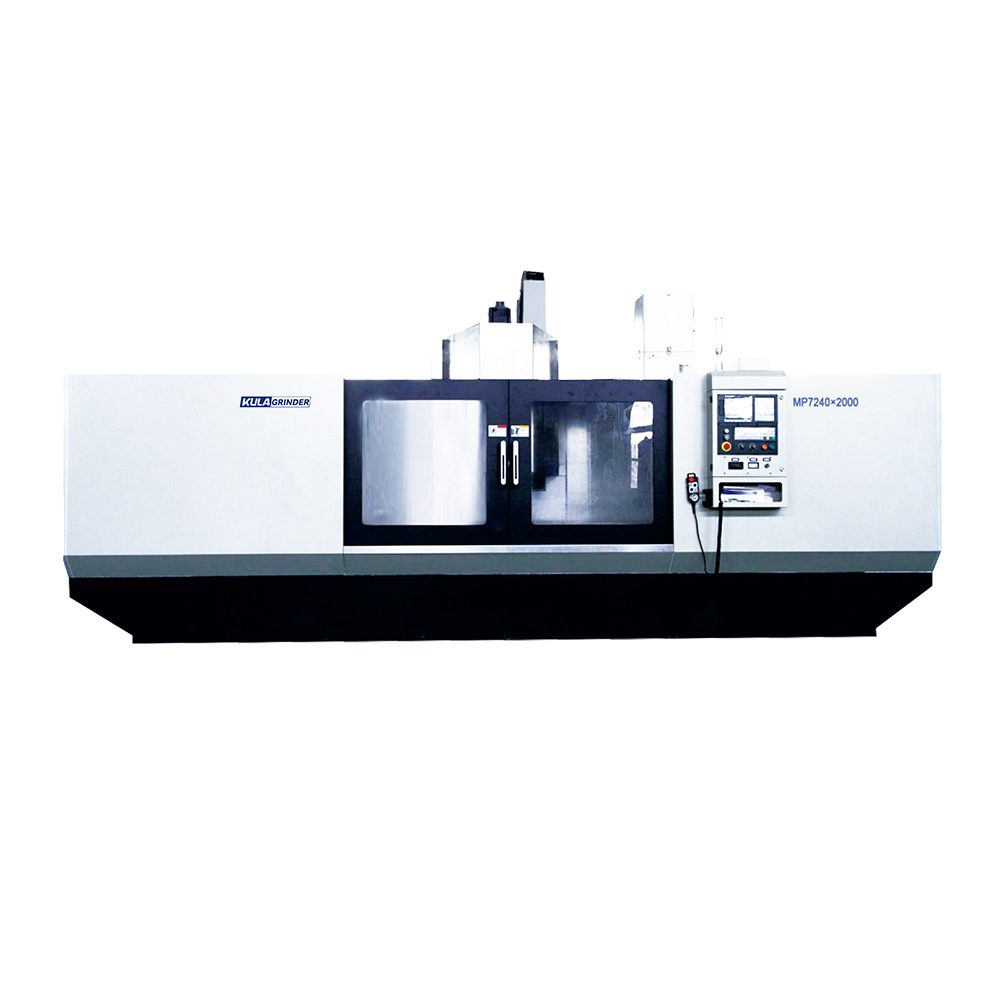

सीएनसी वर्टिकल स्पिंडल और आयताकार टेबल सरफेस ग्राइंडर क्या है?

ए सीएनसी वर्टिकल-स्पिंडल और आयताकार-टेबल सतह ग्राइंडर एक मशीन है जिसे विशेष रूप से सपाट या आकार की सतहों को पीसने के लिए डिज़ाइन किया गया है। इसकी विशिष्ट विशेषता एक लंबवत स्थापित ग्राइंडिंग व्हील स्पिंडल है, जिसमें ग्राइंडिंग व्हील का अंतिम चेहरा पीसने की प्रक्रिया के दौरान सीधे वर्कपीस की सतह से संपर्क करता है। पारंपरिक क्षैतिज-स्पिंडल ग्राइंडर की तुलना में, ऊर्ध्वाधर-स्पिंडल डिज़ाइन ग्राइंडिंग व्हील और वर्कपीस के बीच एक बड़ा संपर्क क्षेत्र प्रदान करता है, जिसके परिणामस्वरूप ग्राइंडिंग दक्षता में काफी सुधार होता है। वर्कटेबल आम तौर पर आयताकार होता है और विभिन्न आकारों के वर्कपीस को मजबूती से सहारा दे सकता है। यह अत्यधिक अनुकूलनीय है और धातुओं, कच्चा लोहा, अलौह धातुओं और कुछ गैर-धातु सामग्रियों की उच्च परिशुद्धता मशीनिंग के लिए उपयुक्त है।

परिचालन सिद्धांत

सीएनसी वर्टिकल-स्पिंडल और आयताकार-टेबल सतह ग्राइंडर का मुख्य संचालन सिद्धांत वर्कपीस और ग्राइंडिंग व्हील के बीच सापेक्ष गति में निहित है। वर्कपीस को एक आयताकार वर्कटेबल पर तय किया गया है, जो सीएनसी सिस्टम के निर्देशों के अनुसार लंबवत और क्षैतिज रूप से चलता है, यह सुनिश्चित करता है कि पीसने वाला पहिया वर्कपीस की सतह को समान रूप से पीसता है। ग्राइंडिंग व्हील स्पिंडल को लंबवत रूप से लगाया जाता है, और ग्राइंडिंग व्हील उच्च गति से घूमता है, ग्राइंडिंग व्हील का अंतिम चेहरा वर्कपीस की सतह से संपर्क करता है और पीसता है। एक हाइड्रोलिक प्रणाली सटीक रूप से पीसने वाले सिर को लंबवत रूप से फीड करती है, जिससे यह सुनिश्चित होता है कि पीसने वाला पहिया वर्कपीस की सतह के आकार को सटीक रूप से समायोजित कर सकता है। सीएनसी प्रणाली स्वचालित रूप से पीसने वाले पहिये की घूर्णन गति, फ़ीड दर और पीसने की गहराई को नियंत्रित करती है, जिससे मशीनिंग सटीकता और दक्षता सुनिश्चित होती है। स्वचालित स्नेहन प्रणाली चलती भागों की इष्टतम स्थिति बनाए रखती है, उपकरण जीवन का विस्तार करती है।

मूल संरचना और कार्य

मुख्य घटकों में शामिल हैं:

· लंबवत ग्राइंडिंग व्हील स्पिंडल: ग्राइंडिंग व्हील अपने अंतिम चेहरे के साथ वर्कपीस की सतह से संपर्क करता है, जो एक बड़ा मशीनिंग क्षेत्र और उच्च पीसने की दक्षता प्रदान करता है।

· आयताकार वर्कटेबल: सटीक मशीनिंग के लिए वर्कपीस और बहु-दिशात्मक गति के लिए स्थिर समर्थन प्रदान करता है।

· अंतर्निर्मित मोटर: सीधे पीसने वाले पहिये को चलाती है, ऊर्जा संचरण हानि को कम करती है और स्थिर बिजली उत्पादन सुनिश्चित करती है।

· हाइड्रोलिक ट्रांसमिशन सिस्टम: सुचारू और सटीक गति बनाए रखते हुए, ग्राइंडिंग हेड की ऊंचाई और वर्कटेबल की गति को नियंत्रित करता है।

· स्वचालित स्नेहन प्रणाली: गाइड रेल और चलती भागों की निरंतर स्नेहन प्रदान करती है, जिससे घिसाव कम होता है और मशीन का जीवन बढ़ता है।

· सीएनसी प्रणाली: सक्षम करता है स्वचालित मशीनिंग , गति पथों और मशीनिंग मापदंडों को सटीक रूप से नियंत्रित करना, और उत्पाद स्थिरता में सुधार करना।

लाभ

· उच्च परिशुद्धता: ऊर्ध्वाधर स्पिंडल डिजाइन और सीएनसी नियंत्रण कठोर मशीनिंग आवश्यकताओं को पूरा करते हुए माइक्रोन-स्तरीय मशीनिंग सटीकता प्राप्त करते हैं।

· उच्च दक्षता: ग्राइंडिंग व्हील का अंतिम संपर्क क्षेत्र बड़ा है, जिससे प्रति यूनिट समय में सामग्री हटाने में वृद्धि होती है, जो इसे उच्च मात्रा में उत्पादन के लिए उपयुक्त बनाती है।

· उच्च लचीलापन: विभिन्न प्रकार की सामग्रियों को पीसने का समर्थन करता है और विभिन्न आकारों और जटिलताओं के वर्कपीस के लिए अनुकूल होता है।

· आसान संचालन: सीएनसी प्रणाली स्वचालित रूप से मशीनिंग कार्यक्रमों को निष्पादित करती है, मानवीय त्रुटि को कम करती है और लगातार उत्पाद की गुणवत्ता सुनिश्चित करती है।

· उच्च स्थायित्व: हाइड्रोलिक प्रणाली और स्वचालित स्नेहन स्थिर संचालन सुनिश्चित करते हैं और रखरखाव आवृत्ति को कम करते हैं।

· सुरक्षा और पर्यावरण संरक्षण: व्यापक सुरक्षात्मक डिज़ाइन शीतलक छींटे और धूल रिसाव को कम करता है।

अनुप्रयोग परिदृश्य

सीएनसी वर्टिकल स्पिंडल और आयताकार टेबल सतह ग्राइंडर का व्यापक रूप से एयरोस्पेस, ऑटोमोटिव विनिर्माण, मोल्ड बनाने और सटीक यांत्रिक भागों प्रसंस्करण में उपयोग किया जाता है। उदाहरण के लिए:

· विमान के इंजन ब्लेड सतहों की सटीक ग्राइंडिंग।

· ऑटोमोटिव इंजन सिलेंडर ब्लॉक और ट्रांसमिशन भागों की कुशल ग्राइंडिंग।

· विभिन्न मोल्ड गुहाओं और उपकरणों की सटीक फिनिशिंग।

· स्टील, कच्चा लोहा और अलौह मिश्र धातुओं जैसी विभिन्न सामग्रियों की सतह को पीसना।

· दुर्दम्य ईंटों और संगमरमर जैसी गैर-धातु सामग्री की पॉलिशिंग।

संक्षेप में, सीएनसी ऊर्ध्वाधर स्पिंडल और आयताकार तालिका सतह ग्राइंडर अपने तर्कसंगत संरचनात्मक डिजाइन और उन्नत सीएनसी प्रणाली के माध्यम से कुशल और उच्च परिशुद्धता पीसने को प्राप्त करते हैं। यह न केवल विनिर्माण उत्पादकता और उत्पाद की गुणवत्ता में सुधार करता है बल्कि तकनीकी उन्नति की सुविधा भी देता है और आधुनिक बुद्धिमान विनिर्माण के विकास की प्रवृत्ति के अनुरूप प्रमुख उद्योगों में उत्पाद प्रतिस्पर्धात्मकता को बढ़ाता है।

EMO 2025 जर्मनी के हनोवर में आयोजित किया जाएगा। यह प्रदर्शनी स्वचालन, डिजिटलीकरण और बुद्धिमान विनिर्माण पर केंद्रित है, जो वैश्विक विनिर्माण उद्योग के लिए संचार और सहयोग के लिए एक शीर्ष-स्तरीय मंच प्रदान करती है। हम उद्योग के रुझानों पर चर्चा करने, अनुभव और विचार साझा करने और विनिर्माण के भविष्य के विकास का पता लगाने के लिए हॉल 15, बूथ बी54 में आने के लिए जीवन के सभी क्षेत्रों के दोस्तों को ईमानदारी से आमंत्रित करते हैं। हम आपसे वहां मिलने की आशा रखते हैं!

अक्सर पूछे जाने वाले प्रश्न

सीएनसी वर्टिकल स्पिंडल और आयताकार टेबल सरफेस ग्राइंडर के लिए किस प्रकार के वर्कपीस उपयुक्त हैं?

वे वर्कपीस की एक विस्तृत श्रृंखला के लिए उपयुक्त हैं, जिसमें शीट मेटल, बड़े सांचे, उच्च-परिशुद्धता उपकरण और दुर्दम्य सामग्री सहित उच्च-परिशुद्धता सतह पीसने की आवश्यकता होती है।

सीएनसी वर्टिकल स्पिंडल और आयताकार टेबल सरफेस ग्राइंडर खरीदने के लिए मुझे किस जानकारी की आवश्यकता होगी?

कृपया वर्कपीस आयाम (लंबाई, चौड़ाई, ऊंचाई), सामग्री प्रकार, बैच आकार, मशीनिंग सटीकता आवश्यकताओं और वर्कपीस आकार विशेषताओं जैसी जानकारी प्रदान करें ताकि निर्माता उचित मॉडल और कॉन्फ़िगरेशन की सिफारिश कर सके।

क्या सीएनसी वर्टिकल स्पिंडल और आयताकार टेबल ग्राइंडर के लिए उच्च ऑपरेटर कौशल की आवश्यकता होती है?

बुनियादी संचालन अपेक्षाकृत सरल है, लेकिन उपकरण के प्रदर्शन का पूरी तरह से उपयोग करने के लिए, ऑपरेटर को सीएनसी प्रोग्रामिंग और ग्राइंडिंग प्रक्रियाओं को जानना आवश्यक है।
