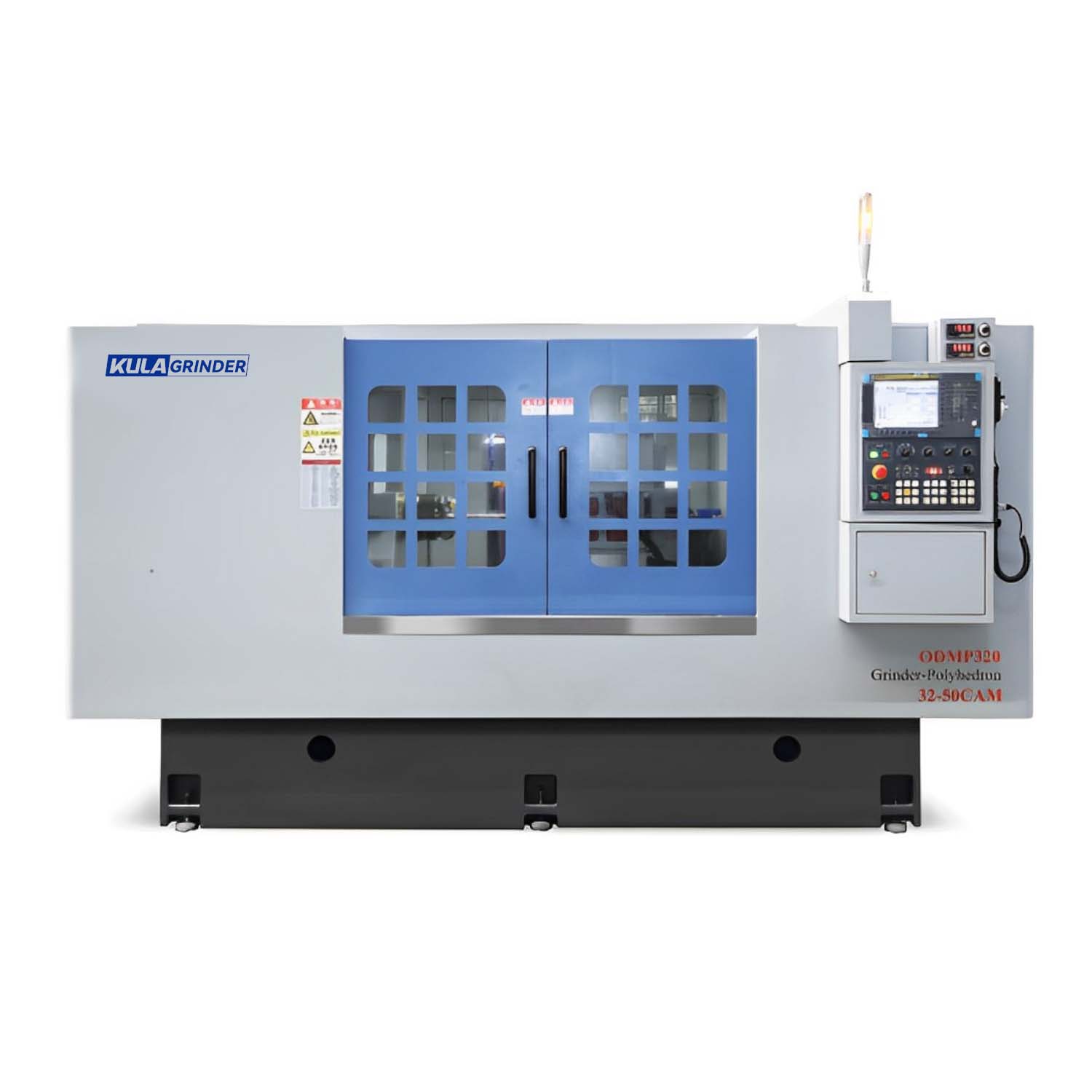

Tuotteen yleiskatsaus
ytimessä CNC-hiomakone ODMP-sarjan integroi kehittyneitä käyttötekniikoita: X-akselilla on lineaarimoottori nopeaan ja tasaiseen liikkeeseen, kun taas C-akselilla on servo-suorakäyttö pyöreällä ritilällä, joka varmistaa tarkan pyörimisasennon. Tämä yhdistelmä minimoi välyksen, lyhentää prosessointiaikaa ja parantaa yleistä vakautta jopa nopeiden hiontatoimintojen aikana. Olipa kyseessä pieniä eriä tai massatuotantoa, ODMP-sarja mukautuu erilaisiin valmistustarpeisiin, ja sitä tukee yhteensopivuus johtavien ohjausjärjestelmien ( Fanuc, Siemens, GSK, Mitsubishi ) kanssa, mikä mahdollistaa saumattoman integroinnin olemassa oleviin tuotantolinjoihin.
Malli |
Yksikkö |
ODM P 32-0C 5AM |
Max. työpöydän kääntöhalkaisija |
mm |
320 |
Max. etäisyys keskusten välillä |
mm |
500 |
Ulkoisen hiomalaikan koko (ulkohalkaisija x paksuus x sisähalkaisija) |
mm |
Φ350×(25~50)×Φ127 |
Max. työkappaleen paino |
kg |
50 |
Design
Ydinkomponenttitekniikka
ODMP-sarja asettaa suunnittelussaan etusijalle kestävyyden ja tarkkuuden. Sänky on valmistettu korkealaatuisesta valuraudasta , jonka rakenne on kevennetty ja minimoi tärinän ja lämpömuodonmuutoksen pitkäaikaisen käytön aikana. Tämä vankka pohja takaa tasaisen suorituskyvyn myös vaativissa tehdasympäristöissä.

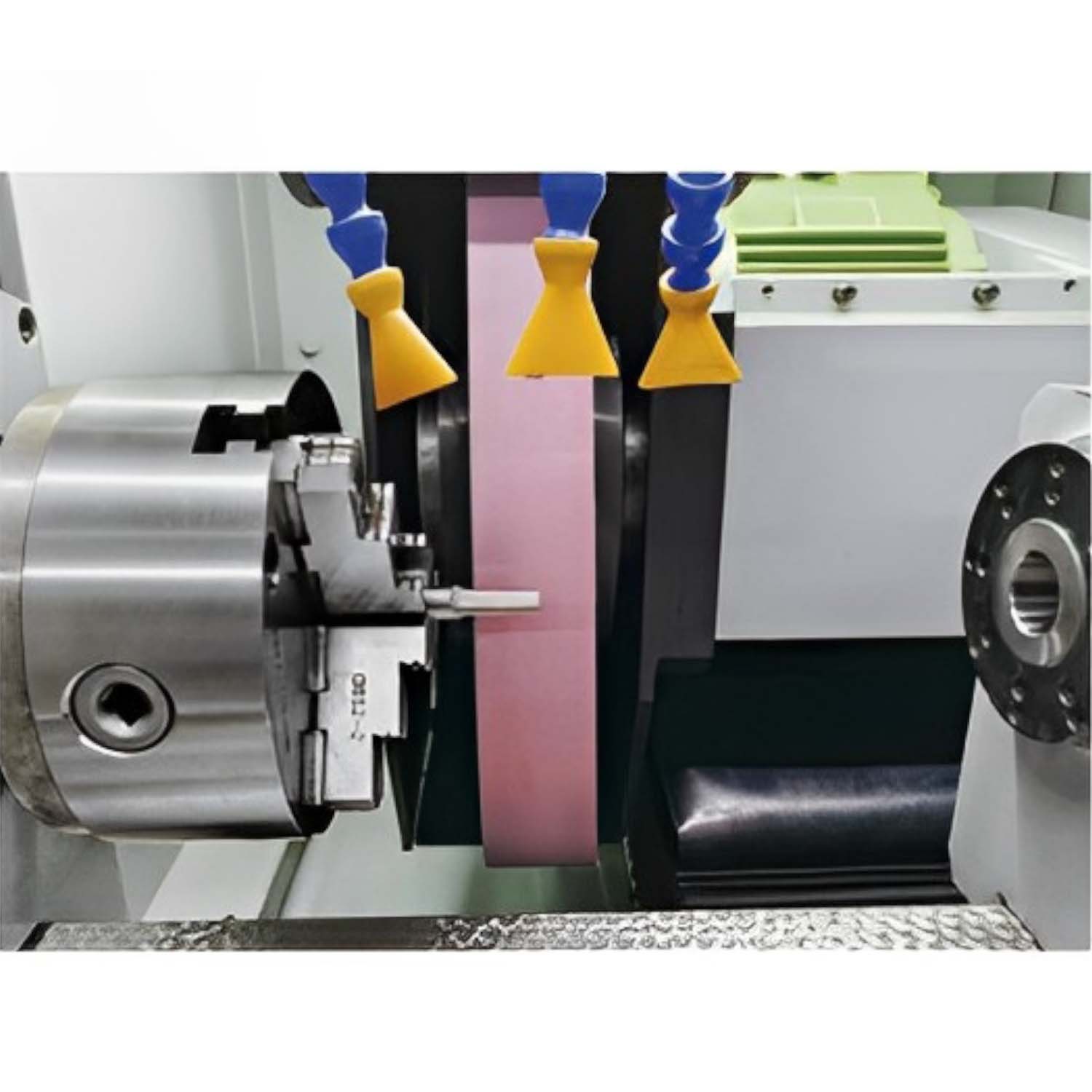

Hiomalaikan karassa on erittäin tarkat kulmikkaat kosketuslaakerit , jotka vähentävät kulumista alle 0,0005 mm:iin – avaintekijä peilimäisen pinnan (Ra ≤ 0,02 μm) saavuttamisessa koneistetuissa osissa. Lisäksi sisäänrakennettu jäähdytysnesteen kiertojärjestelmä monipistesuuttimilla ohjaa jäähdytysnesteen tarkasti hiontavyöhykkeelle, mikä estää ylikuumenemisen ja varmistaa lastunpoiston, mikä suojaa edelleen työkappaleen eheyttä.
Käyttäjäkeskeinen suunnittelu

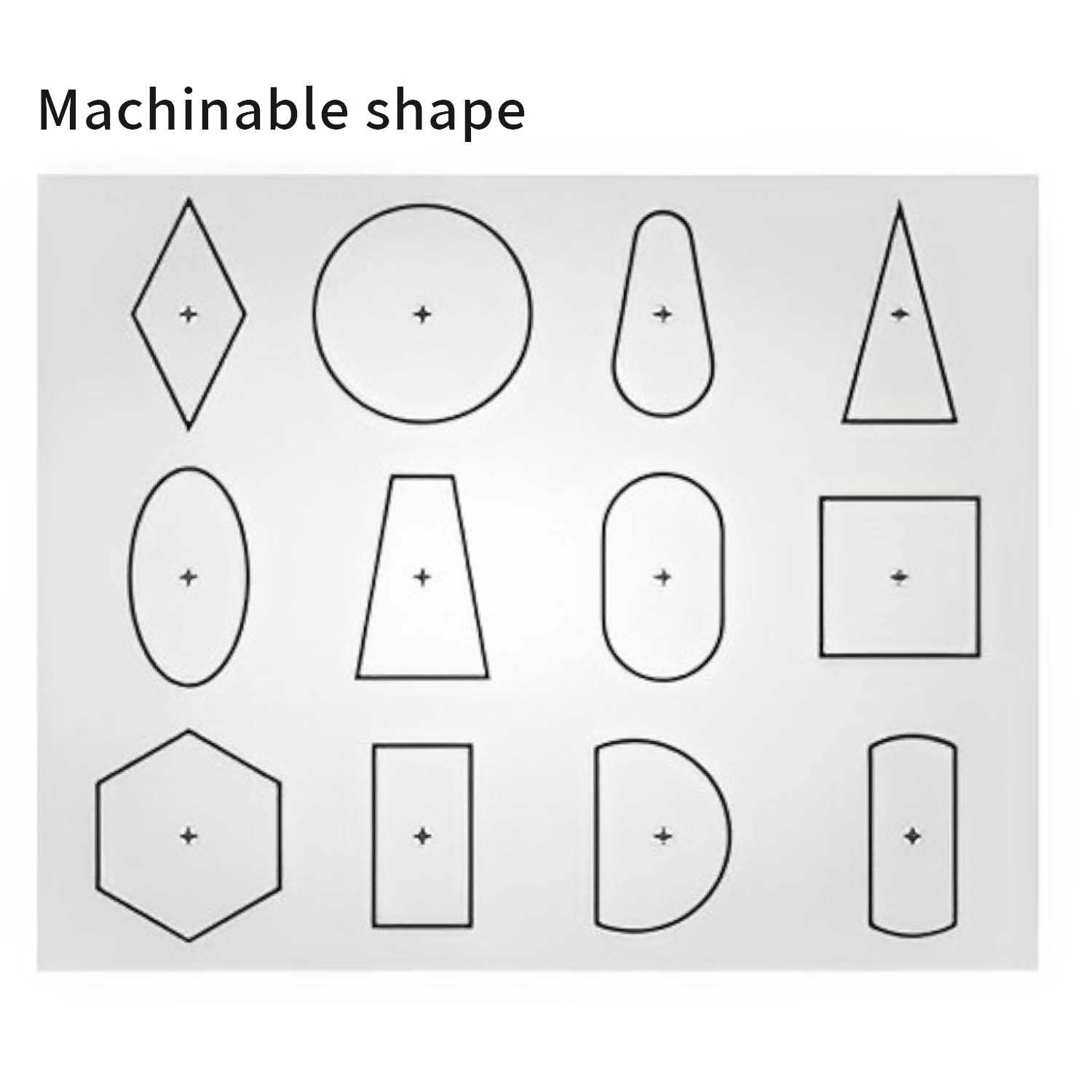

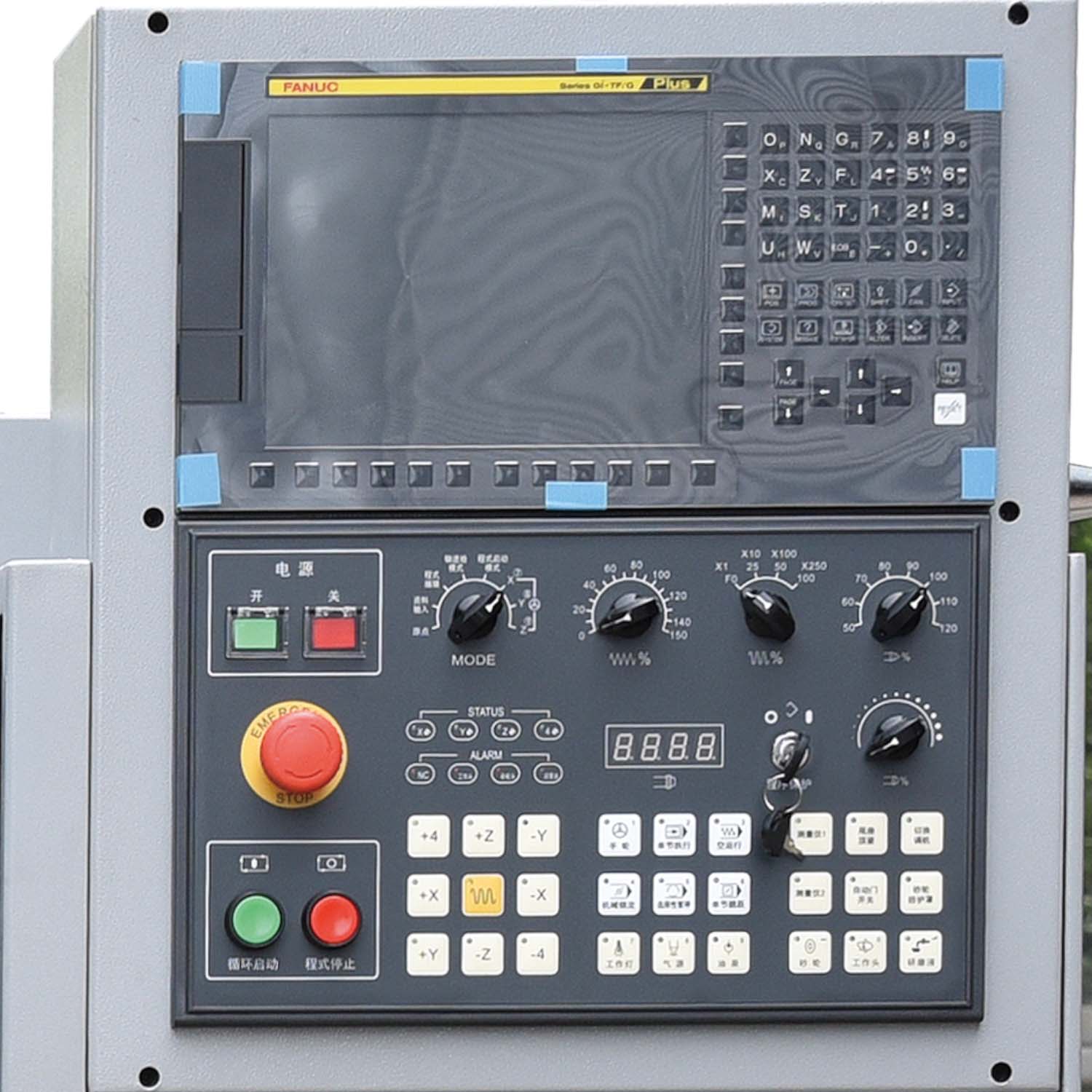

Koneen ohjauspaneeli on ergonomisesti sijoitettu, ja siinä on 15 tuuman kosketusnäyttö , joka helpottaa pääsyä omaan hiomaohjelmistoon. Ohjelmisto sisältää esiohjelmoidut mallit tavallisille työkappaleen muodoille (epäkesko, kuusikulmainen, elliptinen), jolloin käyttäjät voivat määrittää työt minuuteissa tuntien sijaan. Turvaominaisuudet, kuten suojakotelo lukituskytkimillä , täyttävät kansainväliset turvallisuusstandardit (ISO 13849-1) ja varmistavat käyttäjän suojan nopeiden toimintojen aikana.
Sovellukset
Kohdetyökappaleet
ODMP-sarja on erinomainen koneistuksessa:
Epäkeskiset akselit : Käytetään autojen moottoreissa, pumpuissa ja kompressoreissa, joissa siirtyneet pyörimisakselit ovat kriittisiä toiminnan kannalta.
Monikulmaiset komponentit : Sisältää kuusikulmaiset pultit, neliömäiset akselit ja uritetut osat koneita ja ilmailujärjestelmiä varten.
Elliptiset työkappaleet : Kuten nokka-akselit ja epäkeskovaihteet, jotka ovat yleisiä mekaanisissa tarkkuusvaihteistoissa.
Teollisuuden sovellukset
Autoteollisuus : Nokka-akselien, kampiakselien ja voimansiirtokomponenttien työstö tiukat toleranssivaatimukset.
Ilmailu : Tarkkuuskiinnikkeiden, hydraulijärjestelmän osien ja moottorin komponenttien valmistus, kun luotettavuus on kriittistä.
Tarkkuusinstrumentit : valmistaa vaihteita, venttiileitä ja mittaustyökaluja, jotka vaativat mikronitason tarkkuutta.
Hydrauliikka ja pneumatiikka : Epäkeskisten sylinterien ja monikulmaisten puolojen hionta hydrauliventtiileille, mikä varmistaa vuotottoman suorituskyvyn.
FAQ
Mikä on ODMP-sarjan koneistustarkkuus?
ODMP-sarja saavuttaa :n paikannustarkkuuden ±0,001 mm X-akselilla ja ±2 kaarisekuntia C-akselilla, ja pinnan viimeistely on niinkin hieno kuin Ra ≤ 0,02 μm. Nämä mittarit täyttävät korkean tarkkuuden valmistuksen tiukimmatkin standardit.
Voiko kone käsitellä mukautettuja työkappaleen muotoja?
Kyllä. Patentoitu hiontaohjelmisto tukee räätälöityä ohjelmointia epätyypillisille muodoille (esim. epäsäännölliset monikulmiot, epäsymmetriset epäkeskot). tarjoaa OEM/ODM-palvelumme myös räätälöityjä ratkaisuja ainutlaatuisiin tuotantotarpeisiin.
Mitä materiaaleja ODMP-sarja voi hioa?
Se käsittelee tehokkaasti erilaisia materiaaleja, kuten seosterästä, ruostumatonta terästä, valurautaa ja ei-rautametalleja (alumiini, kupari). Hiomalaikkaa voidaan räätälöidä materiaalin kovuuden perusteella suorituskyvyn optimoimiseksi.
Kuinka käyttäjäystävällinen toiminta on?
Intuitiivinen 15 tuuman kosketusnäyttö ja esiohjelmoidut mallit vähentävät harjoitusaikaa merkittävästi. Käyttäjät, joilla on CNC-perustiedot, voivat hallita asennuksen ja käytön muutamassa päivässä. Lisäksi video- ja usein kysytyt kysymykset -resursseissamme on vaiheittaiset ohjeet yleisiin tehtäviin.
Mitä huoltoa tarvitaan?
Rutiinihuolto sisältää lineaarimoottorin kiskojen viikoittaisen tarkastuksen (puhdistus ja voitelu) ja pyöreän ritilän kuukausittaisen kalibroinnin. Kone on suunniteltu vähäiseen seisokkiaikaan, ja kriittisillä komponenteilla on 12 kuukauden takuu.
Onko teknistä tukea saatavilla kansainvälisille käyttäjille?
Kyllä. Maailmanlaajuinen palvelutiimimme tarjoaa 24/7 etätukea WhatsAppin (+86 13661660678 ) ja sähköpostin ( info@kulagrinder.com ) kautta. Paikan päällä oleva palvelu on saatavilla suurilla teollisuusalueilla, mikä varmistaa oikea-aikaisen avun asennuksessa, koulutuksessa ja vianetsinnässä.
CNC -eksentrinen akselin monikulmainen ulkoinen hiomakone ODMP-sarja yhdistää huipputeknologian käytännölliseen muotoiluun, mikä tekee siitä monipuolisen ratkaisun erittäin tarkkoihin hiontasovelluksiin. Sen keskittyminen tarkkuuteen, tehokkuuteen ja käyttäjäystävällisyyteen tekee siitä parhaan vaihtoehdon valmistajille, jotka haluavat parantaa koneistuskykyään.
