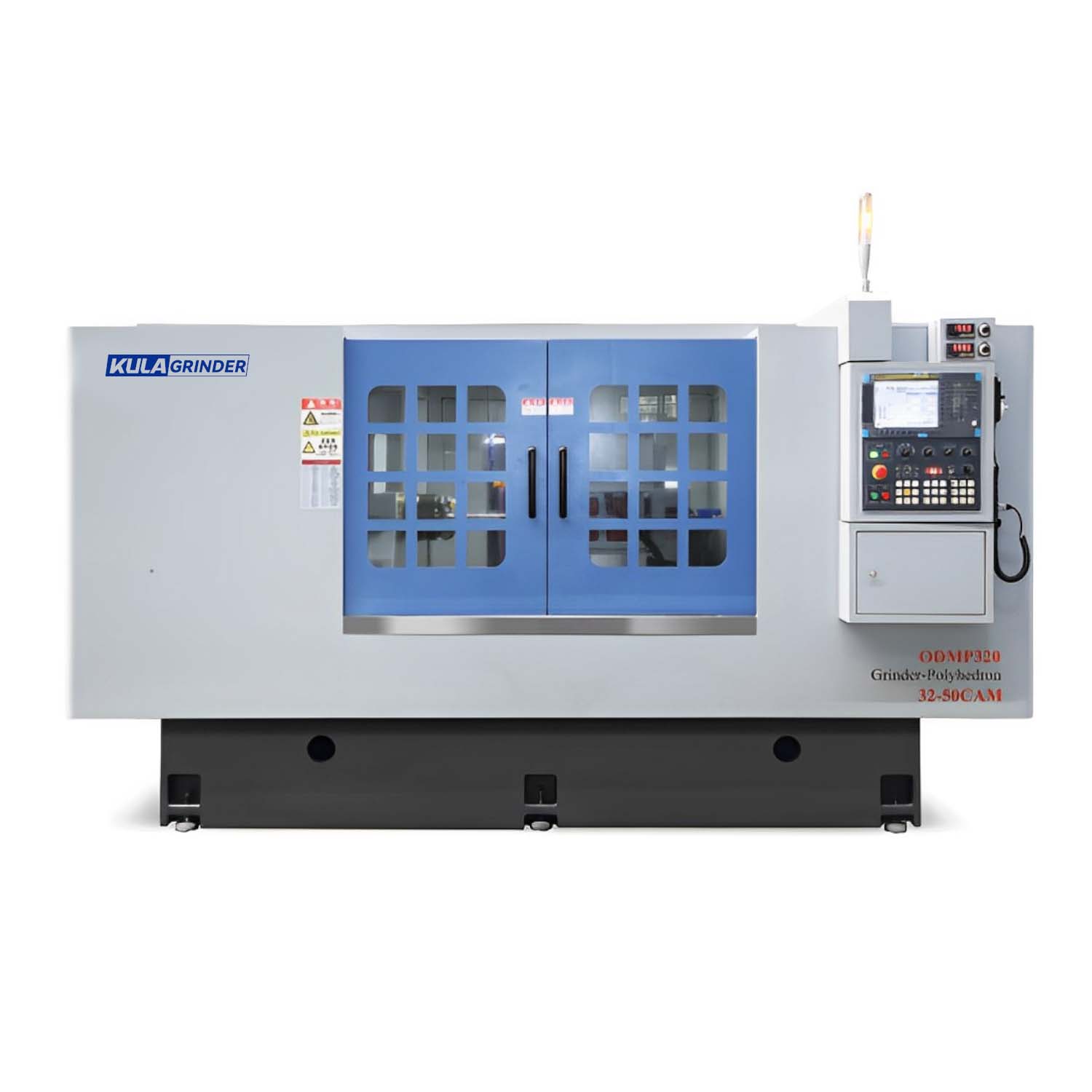

آسیاب CNC سری ODMP برای قطعات غیرعادی

بررسی اجمالی محصول

در هسته خود، سری ODMP آسیاب CNC فناوری‌های درایو پیشرفته را ادغام می‌کند: محور X از یک موتور خطی برای حرکت سریع و روان استفاده می‌کند، در حالی که محور C دارای یک درایو مستقیم سروو با توری دایره‌ای برای اطمینان از موقعیت چرخشی دقیق است. این ترکیب عکس‌العمل را به حداقل می‌رساند، زمان پردازش را کاهش می‌دهد و پایداری کلی را حتی در حین عملیات سنگ‌زنی با سرعت بالا افزایش می‌دهد. چه در دسته‌های کوچک و چه تولید انبوه، سری ODMP با نیازهای مختلف تولید سازگار می‌شود و با سازگاری با سیستم‌های کنترل پیشرو ( Fanuc، Siemens، GSK، Mitsubishi ) برای ادغام یکپارچه در خطوط تولید موجود پشتیبانی می‌شود.

مدل	واحد	ODM P 32- 50C AM
حداکثر قطر تاب میز کار	میلی متر	320
حداکثر فاصله بین مراکز	میلی متر	500
اندازه چرخ سنگ زنی خارجی (قطر خارجی x ضخامت x قطر داخلی)	میلی متر	Φ350×(25~50)×Φ127
حداکثر وزن قطعه کار	کیلوگرم	50

طراحی

مهندسی اجزای اصلی

سری ODMP دوام و دقت را در طراحی خود در اولویت قرار می دهد. تخت از چدن مرغوب با ساختاری بدون تنش ساخته شده است که لرزش و تغییر شکل حرارتی را در طول استفاده طولانی به حداقل می رساند. این پایه مستحکم عملکرد پایدار را حتی در محیط‌های سخت کارخانه تضمین می‌کند.

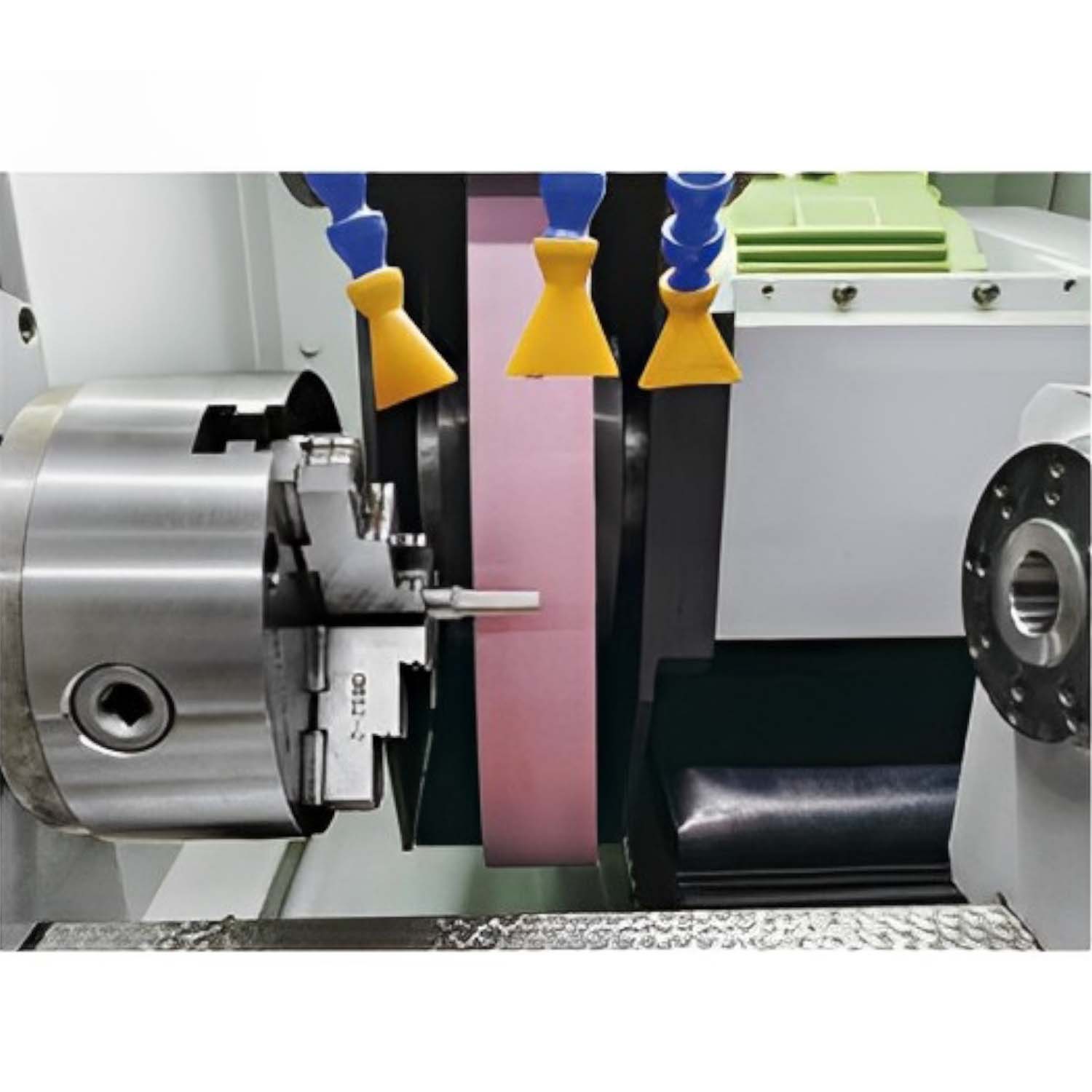

دوک چرخ سنگ زنی دارای یاتاقان های تماس زاویه ای با دقت بالا است که خروجی را به کمتر از 0.0005 میلی متر کاهش می دهد - یک عامل کلیدی در دستیابی به سطح آینه مانند (Ra ≤ 0.02μm) در قطعات ماشین کاری شده. علاوه بر این، یک داخلی سیستم گردش مایع خنک‌کننده با نازل‌های چند نقطه‌ای، خنک‌کننده را دقیقاً به منطقه آسیاب هدایت می‌کند و از گرم شدن بیش از حد جلوگیری می‌کند و از برداشتن تراشه اطمینان حاصل می‌کند که بیشتر از یکپارچگی قطعه کار محافظت می‌کند.

طراحی کاربر محور

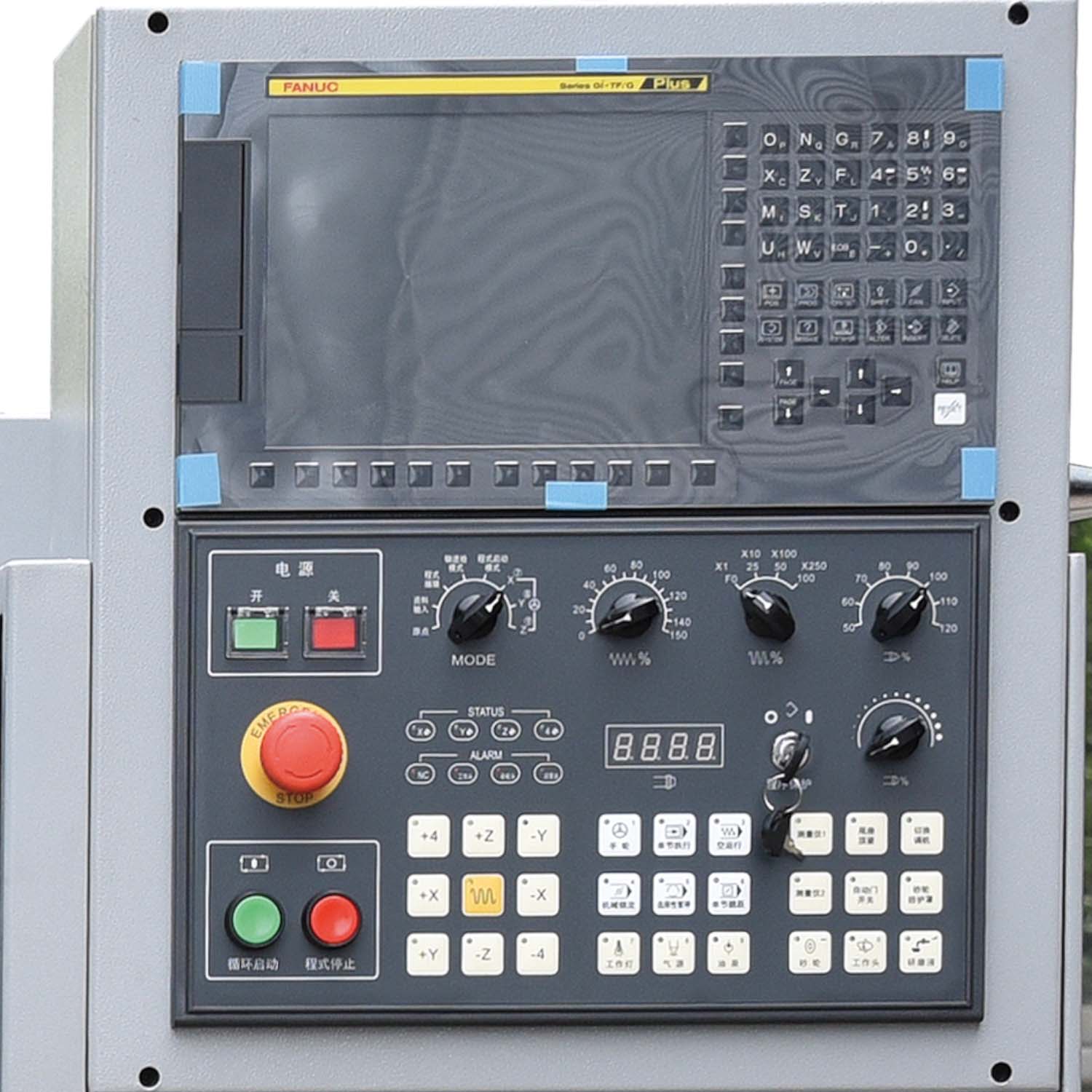

صفحه کنترل دستگاه دارای موقعیت ارگونومیکی است و دارای صفحه نمایش لمسی 15 اینچی است که دسترسی به نرم افزار آسیاب اختصاصی را آسان می کند. این نرم افزار شامل قالب های از پیش برنامه ریزی شده برای اشکال معمول قطعه کار (غیر مرکزی، شش ضلعی، بیضوی) است که به اپراتورها اجازه می دهد تا کارها را در چند دقیقه به جای چند ساعت تنظیم کنند. ویژگی‌های ایمنی، مانند محفظه محافظ با سوئیچ‌های اینترلاک ، مطابق با استانداردهای ایمنی بین‌المللی (ISO 13849-1)، حفاظت از اپراتور در طول عملیات با سرعت بالا را تضمین می‌کند.

برنامه های کاربردی

قطعه کار هدف

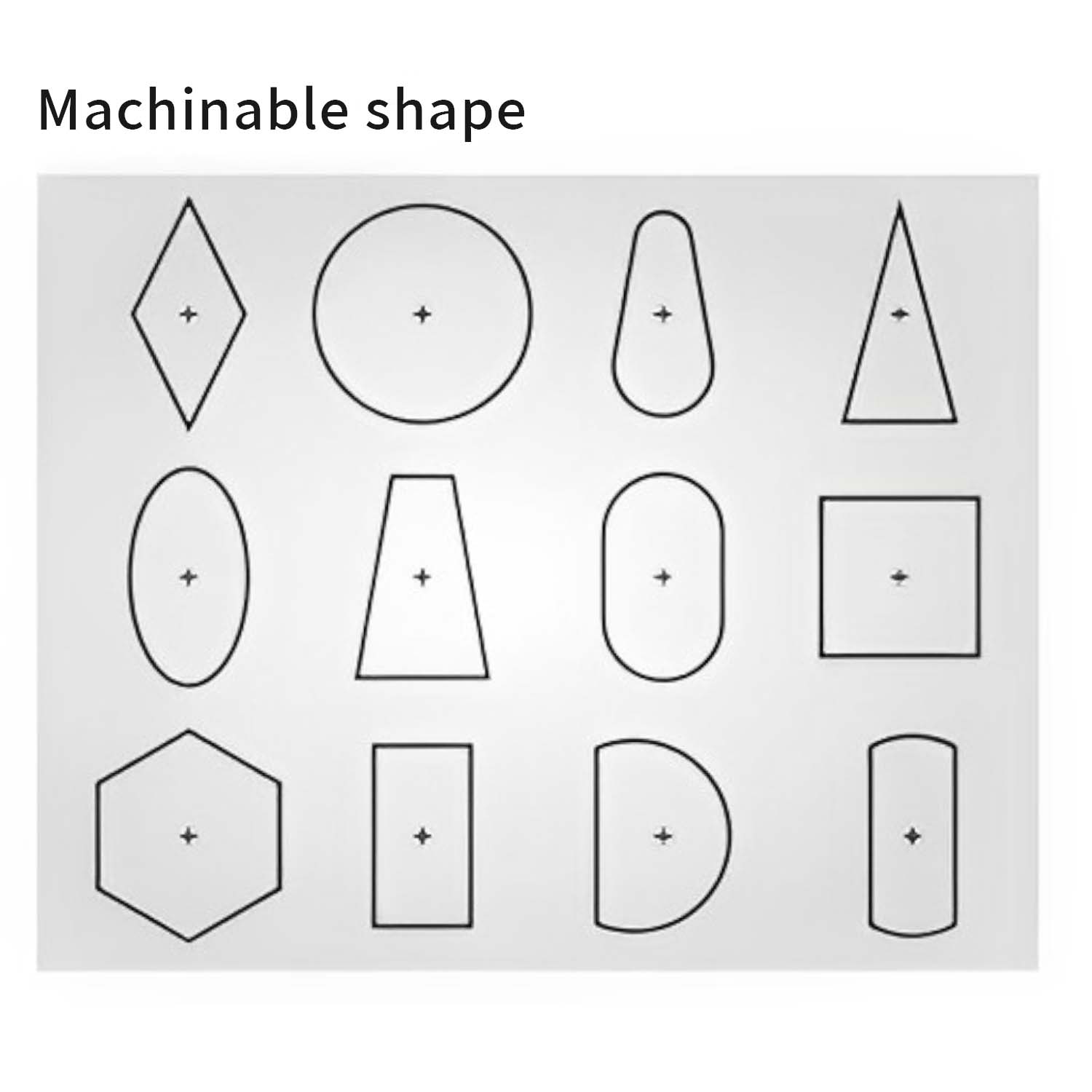

سری ODMP در ماشینکاری برتر است:

شفت های غیرعادی : در موتورهای خودرو، پمپ ها و کمپرسورها استفاده می شود، جایی که محورهای چرخشی افست برای عملکرد حیاتی هستند.

اجزای چند ضلعی : شامل پیچ های شش ضلعی، شفت های مربعی، و قطعات اسپلینت برای ماشین آلات و سیستم های هوافضا.

قطعات کار بیضوی : مانند میل بادامک و چرخ دنده های غیرعادی که در گیربکس های مکانیکی دقیق رایج هستند.

کاربردهای صنعتی

خودرو : ماشینکاری میل بادامک، میل لنگ، و اجزای انتقال با الزامات تحمل سخت.

هوافضا : تولید بست‌های دقیق، قطعات سیستم هیدرولیک و اجزای موتور که قابلیت اطمینان از اهمیت بالایی برخوردار است.

ابزار دقیق : ساخت چرخ دنده‌ها، سوپاپ‌ها و ابزارهای اندازه‌گیری که نیاز به دقت در سطح میکرون دارند.

هیدرولیک و پنوماتیک : سنگ زنی سیلندرهای غیرعادی و قرقره های چند ضلعی برای دریچه های هیدرولیک، تضمین عملکرد بدون نشتی.

سوالات متداول

دقت ماشینکاری سری ODMP چقدر است؟

سری ODMP به دقت موقعیتی 0.001± میلی‌متر در محور X و 2 ± ثانیه قوسی در محور C دست می‌یابد، با روکش‌های سطحی به اندازه Ra ≤ 0.02μm. این معیارها سخت ترین استانداردها را برای تولید با دقت بالا برآورده می کنند.

آیا دستگاه می تواند اشکال قطعه کار سفارشی را مدیریت کند؟

بله. نرم افزار آسیاب اختصاصی از برنامه ریزی سفارشی برای اشکال غیر استاندارد (مانند چند ضلعی های نامنظم، غیر متقارن غیرمتقارن) پشتیبانی می کند. ما سرویس OEM/ODM همچنین راه حل های متناسب با نیازهای تولید منحصر به فرد را ارائه می دهد.

سری ODMP چه موادی را می تواند آسیاب کند؟

طیف وسیعی از مواد از جمله فولاد آلیاژی، فولاد ضد زنگ، چدن و ​​فلزات غیرآهنی (آلومینیوم، مس) را به طور موثر پردازش می کند. چرخ سنگ زنی را می توان بر اساس سختی مواد برای بهینه سازی عملکرد سفارشی کرد.

این عملیات چقدر کاربرپسند است؟

صفحه نمایش لمسی 15 اینچی و قالب های از پیش برنامه ریزی شده زمان تمرین را به میزان قابل توجهی کاهش می دهند. اپراتورهایی که دانش اولیه CNC دارند می توانند در عرض چند روز به راه اندازی و عملیات تسلط پیدا کنند. علاوه بر این، ما منابع ویدیویی و پرسش‌های متداول راهنمای گام‌به‌گامی برای کارهای رایج ارائه می‌کنند.

چه تعمیر و نگهداری مورد نیاز است؟

تعمیر و نگهداری معمولی شامل بازرسی هفتگی ریل های موتور خطی (تمیز کردن و روانکاری) و کالیبراسیون ماهیانه توری دایره ای است. این دستگاه برای خرابی کم طراحی شده است و اجزای حیاتی آن با ضمانت 12 ماهه پشتیبانی می شود.

آیا پشتیبانی فنی برای کاربران بین المللی در دسترس است؟

بله. تیم خدمات جهانی ما پشتیبانی از راه دور 24/7 را از طریق WhatsApp (+86 13661660678 ) و ایمیل ( info@kulagrinder.com ) ارائه می دهد. خدمات در محل در مناطق صنعتی عمده در دسترس است و از کمک به موقع برای نصب، آموزش و عیب یابی اطمینان حاصل می کند.

سری ODMP آسیاب خارجی چند ضلعی محور غیرعادی CNC فناوری پیشرفته را با طراحی عملی ترکیب می کند و آن را به یک راه حل همه کاره برای کاربردهای سنگ زنی با دقت بالا تبدیل می کند. تمرکز آن بر دقت، کارایی و کاربر پسند بودن، آن را به عنوان یک انتخاب برتر برای تولیدکنندگانی که قصد دارند قابلیت‌های ماشینکاری خود را ارتقا دهند، قرار می‌دهد.
