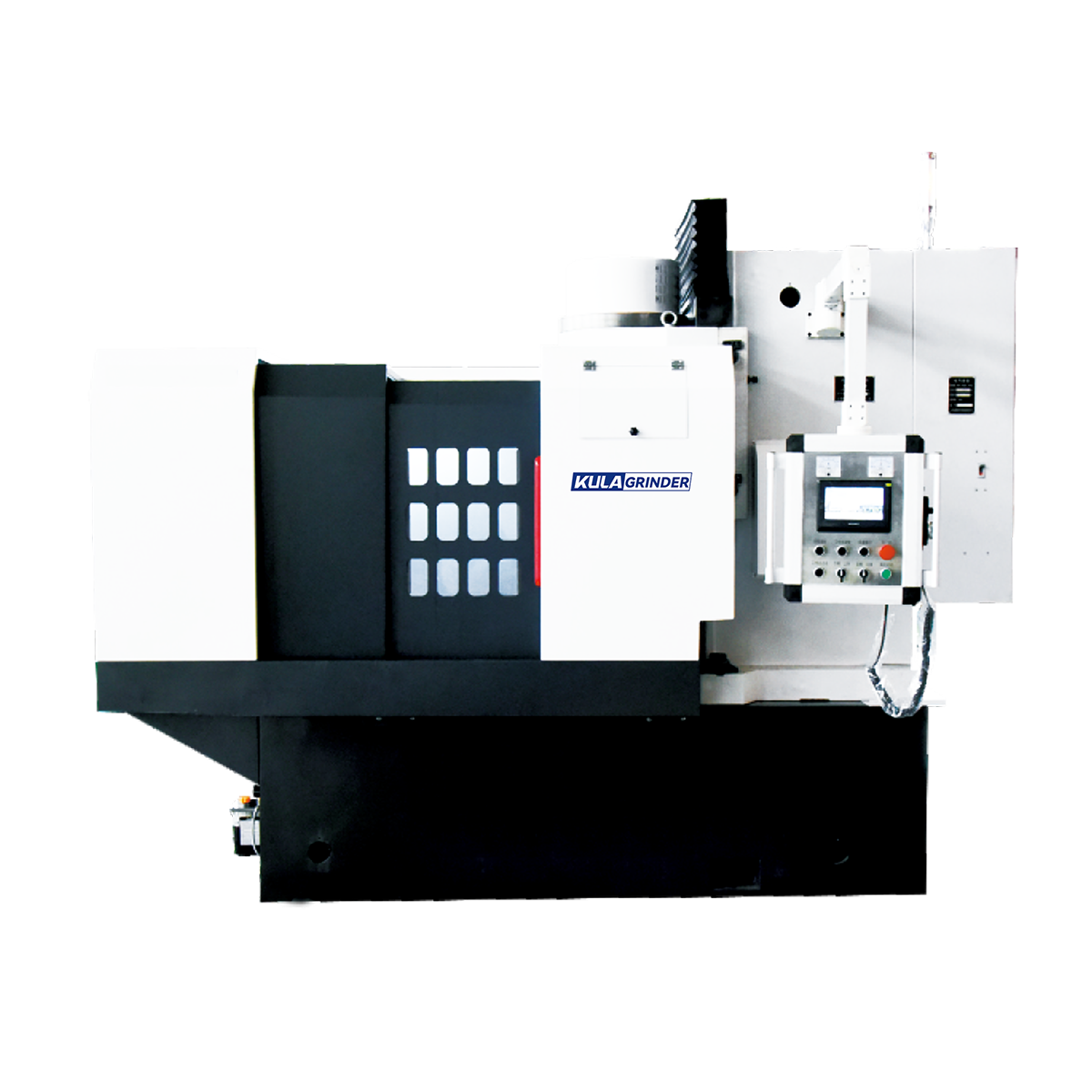

Verical Spindle na Rotary Table VRO Series

Utangulizi wa Bidhaa

Kisagia cha uso wa jedwali la mzunguko wa wima-spindle ni grinder ya uso yenye ufanisi zaidi kwa kusaga nyuso za mwisho za gurudumu. Mfumo wake wa udhibiti unatumia mfano wa PLC+HMI, unaochanganya kidhibiti kinachoweza kupangwa (PLC) na kiolesura cha mashine ya binadamu (HMI). PLC hufanya shughuli za kimantiki, udhibiti wa mfuatano, muda, kuhesabu, na hesabu za hesabu, na hudhibiti aina mbalimbali za mitambo au michakato ya uzalishaji kupitia pembejeo na matokeo ya dijiti na analogi. HMI inawezesha mawasiliano kati ya opereta na mfumo wa udhibiti.

Mpangilio wa mashine una jedwali la duara la sumakuumeme ambalo huzungusha sehemu ya kazi. Jedwali la sumakuumeme limewekwa kwenye tandiko, ambalo linaendeshwa na motor ya kupunguza inayodhibitiwa na kibadilishaji cha mzunguko. Tandiko hujirudia kando ya reli za mwongozo wa kitanda, kuwezesha upakiaji na upakuaji wa vifaa vya kazi. Safu imeunganishwa kwenye kitanda kwa kutumia utaratibu wa kurekebisha pointi tatu kwa angle ya kichwa inayoweza kubadilishwa, kuruhusu kusaga nyuso za concave au convex kwenye kazi za umbo la diski. Kichwa cha kusaga kinasogea juu na chini kando ya reli ya mwongozo wa safu wima, inayoendeshwa kwa wima na skrubu ya mpira inayoendeshwa na injini ya AC servo iliyounganishwa na utaratibu wa kupunguza. Spindle ya kichwa cha kusaga inaendeshwa na motor isiyo na maji, iliyojengwa ndani, iliyojitolea yenye nguvu ya juu, kutoa utendaji wa kukata kwa nguvu. Gurudumu la kusaga hutumia mchanganyiko wa vigae vingi vya abrasive vilivyosambazwa sawasawa kuzunguka duara, au gurudumu la kusaga silinda, ili kufikia usagaji wa vifaa vya juu. Mfungaji kwenye kichwa cha kusaga huruhusu uvaaji wa gurudumu la kusaga/mikwaruzo. Mihimili ya mihimili ya kusaga hutumia fani za mguso wa angular za usahihi wa juu, kuhakikisha usahihi wa juu, utendakazi na uthabiti. Matunzio ya zana za mashine yameundwa kutoka kwa chuma cha kutupwa cha HT300 cha ubora wa juu kwa kutumia mchakato wa kutupwa kwa mchanga wa resin na uwekaji wa kuondoa mfadhaiko, hivyo kusababisha muundo thabiti na utengezaji bora. Mashine hii ina uthabiti mkubwa na uthabiti wa hali ya juu, na kuiwezesha kusaga nyuso kubwa na zilizokatizwa kwenye ncha za mviringo au za mstatili, huku ikitoa ufanisi mkubwa. Mfululizo huu wa mashine za kusaga hutumika sana katika tasnia mbalimbali, ikijumuisha vifaa vya kinzani, vitalu vya silinda za kiyoyozi, mawe, magari, matrekta, fani, vali, blade za saw na glasi. Nyenzo zinazofaa za kusaga ni pamoja na vyuma mbalimbali vya kaboni, vyuma vya aloi, matofali ya kinzani, keramik, fuwele, quartz, mawe, glasi na vifaa vingine visivyo vya sumaku.

Maelezo ya kiufundi
