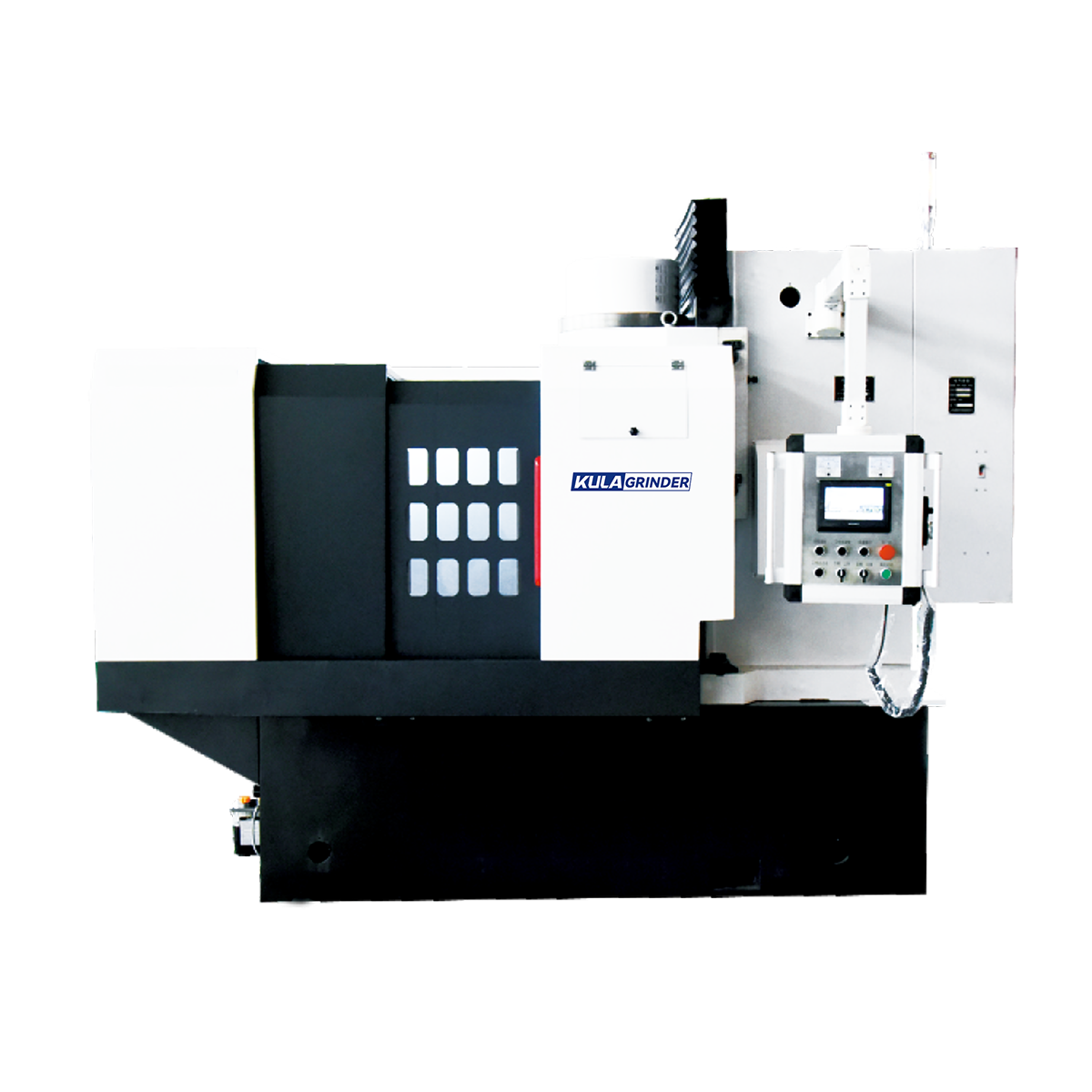

סדרת VRO ציר ושולחן רוטרי

מבוא מוצר

מטחנת משטח שולחן סיבובית זו בעלת ציר אנכי היא מטחנת משטח יעילה במיוחד לטחינת קצות גלגלים. מערכת הבקרה שלו משתמשת בדגם PLC+HMI, המשלב בקר ניתן לתכנות (PLC) עם ממשק אדם-מכונה (HMI). ה-PLC מבצע פעולות לוגיות, בקרת רצף, תזמון, ספירה וחישובים אריתמטיים, ושולט על סוגים שונים של מכונות או תהליכי ייצור באמצעות קלט ופלט דיגיטלי ואנלוגי. ה-HMI מקל על התקשורת בין המפעיל למערכת הבקרה.

פריסת המכונה כוללת שולחן אלקטרומגנטי עגול המסובב את חומר העבודה. השולחן האלקטרומגנטי מותקן על אוכף, אשר מונע על ידי מנוע הפחתה הנשלט על ידי ממיר תדרים. האוכף נע לאורך מסילות ההנחיה של המיטה, מה שמקל על טעינה ופריקה של חלקי העבודה. העמוד מחובר למיטה באמצעות מנגנון כוונון שלוש נקודות לזווית ראש מתכווננת, המאפשר השחזה של משטחים קעורים או קמורים על חלקי עבודה בצורת דיסק. ראש הטחינה נע מעלה ומטה לאורך מסילת מנחה עמודה, מונעת אנכית על ידי בורג כדורי המונע על ידי מנוע AC סרוו המחובר למנגנון הפחתה. ציר ראש השחזה מונע על ידי מנוע עמיד למים, מובנה, ייעודי בעל הספק גבוה, המספק ביצועי חיתוך חזקים. גלגל השחזה משתמש בשילוב של מספר אריחים שוחקים המפוזרים באופן שווה סביב ההיקף, או גלגל שחיקה גלילי, כדי להשיג שחיקה גבוהה של חלקי עבודה. שידה על ראש השחזה מאפשרת חבישה של גלגל השחזה/שריטות. מיסבי גל ראש השחזה משתמשים במיסבי מגע זוויתיים בעלי דיוק גבוה, המבטיחים דיוק גבוה, ביצועים ויציבות. יציקות המכונה בנויות מברזל יצוק איכותי HT300 תוך שימוש בתהליך יציקת חול שרף וחישול להורדת מתחים, וכתוצאה מכך למבנה יציב ויכולת ייצור מצוינת. מכונה זו מתאפיינת בקשיחות חזקה ויציבות גבוהה, המאפשרת לה לטחון משטחים גדולים וקטועים על קצוות חלקים עגולים או מלבניים, תוך מתן יעילות משמעותית. סדרה זו של מכונות השחזה נמצאת בשימוש נרחב בתעשיות שונות, לרבות חומרים עקשנים, בלוקי צילינדרים של מזגנים, אבן, מכוניות, טרקטורים, מיסבים, שסתומים, להבי מסור וזכוכית. חומרים מתאימים לטחינה כוללים פלדות פחמן שונות, פלדות סגסוגת, לבנים עקשניות, קרמיקה, קריסטל, קוורץ, אבן, זכוכית וחומרים לא מגנטיים אחרים.

מפרט טכני
