Pri natančni proizvodnji imajo stroji za honanje ključno vlogo pri doseganju visokokakovostnih površinskih obdelav in natančnih dimenzij izvrtin. Med najpogosteje uporabljenimi stroji so stroji za vertikalno honanje in stroji za horizontalno honanje. Razumevanje razlik med tema dvema vrstama je bistvenega pomena za izbiro prave opreme za posebne aplikacije. Ta članek bo raziskal njihova delovna načela, prednosti, tipične uporabe in kako izbrati najboljši stroj za brušenje glede na vaše proizvodne potrebe.
Kaj je stroj za honanje?
Stroji za honanje so bistvena oprema, ki se uporablja za izboljšanje površinske obdelave in dimenzijske natančnosti notranjih cilindričnih površin, običajno v izvrtinah in ceveh. Postopek honanja vključuje abrazivno orodje, ki se vrti in premika znotraj izvrtine, da ustvari gladke, navzkrižno šrafirane površinske vzorce. Ta postopek se pogosto uporablja v panogah, kot so avtomobilska, vesoljska in hidravlična proizvodnja, da se zagotovi, da deli izpolnjujejo stroge standarde natančnosti.
Vrste strojev za honanje
Obstajata dve glavni kategoriji strojev za honanje:
Vsaka vrsta stroja ponuja edinstvene lastnosti in prednosti, zaradi katerih so bolj primerni za posebne aplikacije.

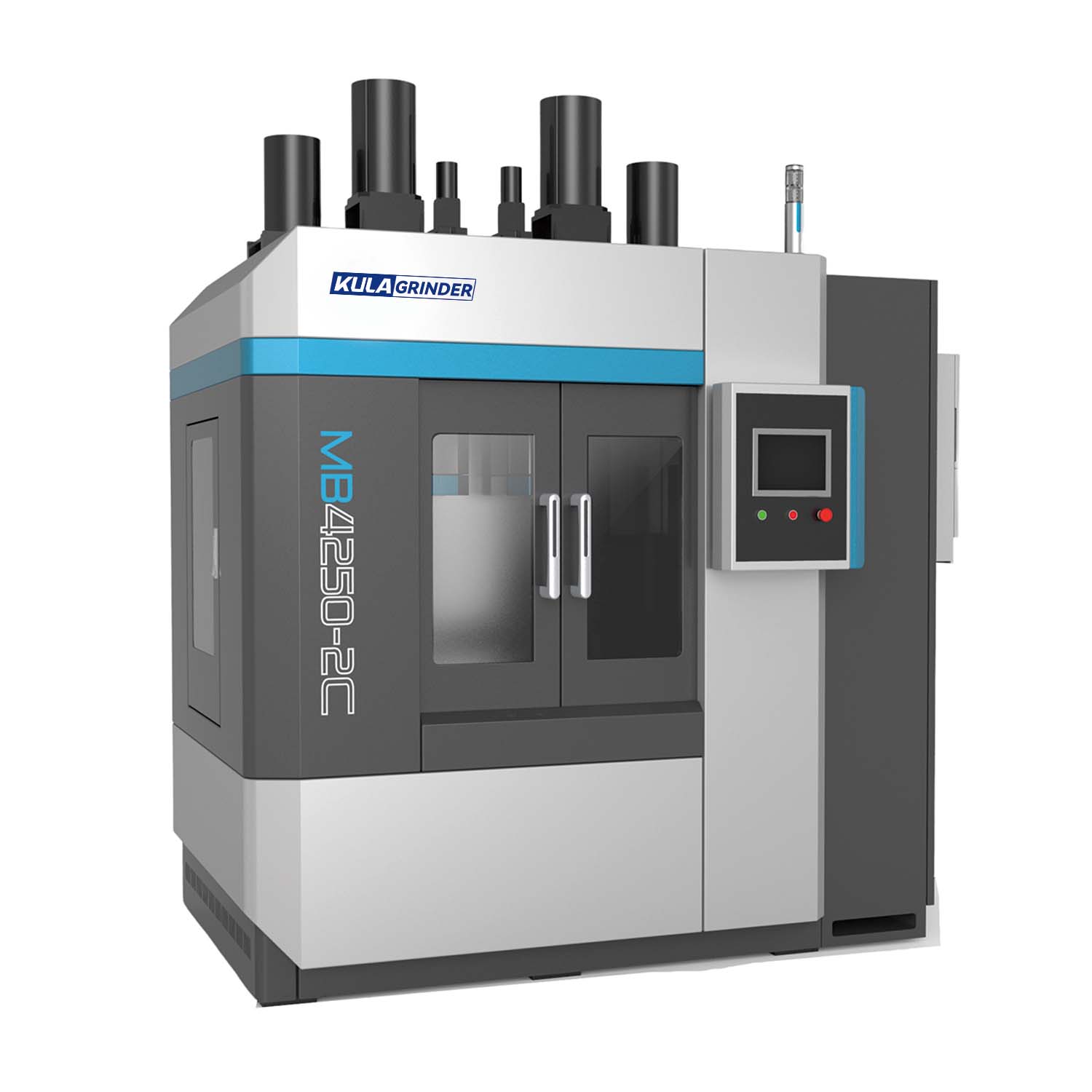

Kako delujejo stroji za vertikalno honanje?
Vertikalni stroji za honanje so zasnovani za obdelavo globokih izvrtin in dolgih cilindričnih komponent. Orodje za honanje se premika navpično vzdolž osi komponente, hkrati pa se vrti, da ustvari natančno in nadzorovano rezalno dejanje.
Ključne značilnosti:
Obdelovanec miruje, medtem ko se orodje za honanje premika navpično.
Kombinacija navpičnega in rotacijskega gibanja daje natančne površine.
Nastavljive nastavitve omogočajo nadzor nad hitrostjo, tlakom in hitrostjo podajanja.
Avtomatizirane možnosti, kot so vrtljive mize, lahko omogočijo neprekinjeno proizvodnjo brez ročnega posredovanja.
Tipične aplikacije:
Obloge cilindrov
Bloki motorja
Ventili
Hidravlični cilindri
Ročične gredi
Prednosti strojev za vertikalno honanje:
Idealen za velike, težke obdelovance
Vrhunska natančnost za dolge izvrtine
Bolj primeren za avtomatizirano proizvodnjo velikih količin
Odlično za doseganje globokih in enakomernih vzorcev navzkrižne šrafure
Kako delujejo stroji za horizontalno honanje?
Horizontalni stroji za honanje so najprimernejši za manjše, lažje komponente s krajšo dolžino izvrtin. Pri tej nastavitvi se orodje za honanje premika vodoravno skozi obdelovanec, ki lahko ostane pri miru ali se vrti, odvisno od uporabe.
Ključne značilnosti:
Kompaktna oblika, primerna za omejen prostor
Kratki časi ciklov za visoko zmogljivo proizvodnjo
V primerjavi z navpičnimi stroji je običajno lažje vzdrževati
Tipične aplikacije:
Prednosti strojev za horizontalno honanje:
Stroji za navpično in vodoravno honanje: podrobna primerjalna
| funkcija |
Stroji za navpično honanje |
Stroji za vodoravno honanje |
| Usmerjenost stroja |
Vertikalna postavitev za velike in globoke komponente |
Horizontalna postavitev za manjše komponente |
| Natančnost |
Visoka natančnost, zlasti za dolge izvrtine |
Dobra natančnost za kratke izvrtine |
| Tipične aplikacije |
Bloki motorja, hidravlični cilindri, ventili |
Zobniki, puše, rokavi |
| Prostorske zahteve |
Zahteva več navpičnega prostora |
Kompakten in prostorsko varčen |
| Avtomatizacija |
Zelo primeren za avtomatizirane sisteme |
Ročne, polavtomatske ali samodejne možnosti |
| Hitrost proizvodnje |
Počasneje, a bolj natančno |
Krajši časi ciklov za manjše dele |
| Stroški |
Višji začetni stroški in stroški vzdrževanja |
Cenovno ugodnejši in lažji za vzdrževanje |
Povzetek primerjave
Če primerjamo stroje za vertikalno honanje in stroje za horizontalno honanje, je jasno, da se vsak stroj odlikuje na različnih področjih. Vertikalni stroji za honanje so prednostna izbira, kadar je primarna zahteva natančnost, zlasti pri globokih in dolgih izvrtinah. Zaradi njihove zmožnosti rokovanja z velikimi, težkimi komponentami z visoko natančnostjo so bistvenega pomena za industrije, kot je proizvodnja avtomobilskih motorjev, vesoljska in proizvodnja hidravlične opreme.
Po drugi strani pa horizontalni stroji za honanje ponujajo praktične prednosti za hitro proizvodnjo manjših komponent. Zaradi svoje kompaktne velikosti, krajših časov ciklov in nižjih stroškov so zelo primerni za množična proizvodna okolja, kjer so običajne krajše izvrtine, kot je proizvodnja zobnikov, puš in majhnih delov motorja.
Preprosto povedano:
Če se osredotočate na globoke izvrtine, visoko natančnost in večje komponente, izberite stroje za navpično honanje.
Izberite stroje za horizontalno honanje, če potrebujete hitrejšo obdelavo, omejen prostor in cenovno ugodnejše stroje za manjše dele.
Izbira pravega stroja za honanje je na koncu odvisna od ravnotežja med vašimi potrebami po natančnosti, učinkovitostjo proizvodnje, razpoložljivim prostorom in proračunom. Razumevanje teh temeljnih razlik vam zagotavlja naložbo, ki podpira tako vaše operativne zahteve kot dolgoročno uspešnost proizvodnje.
Kako izbrati pravi stroj za honanje?
Upoštevajte te dejavnike:
Velikost in teža komponente:
Za velike, težke dele ali dele z globokimi izvrtinami so najboljša izbira stroji za navpično honanje. Za majhne, lahke dele s kratkimi izvrtinami so bolj primerni vodoravni stroji.
Zahteve glede natančnosti:
Vertikalni stroji za honanje zagotavljajo večji nadzor in večjo natančnost, zlasti pri aplikacijah z globokimi izvrtinami. Horizontalni stroji nudijo zadostno natančnost za manjše dele.
Obseg proizvodnje:
Vertikalni stroji so lahko zelo avtomatizirani in so bolj primerni za velikoserijsko proizvodnjo velikih komponent. Horizontalni stroji so idealni za hitro, velikoserijsko proizvodnjo manjših delov.
Razpoložljiv prostor za delavnico:
Vertikalni stroji zahtevajo več navpičnega prostora in večje površine, medtem ko so vodoravni stroji kompaktni in boljši za objekte z omejenim prostorom.
Priporočila industrije:
Avtomobilska industrija:
Vertikalni stroji so idealni za cilindre motorjev, medtem ko so horizontalni stroji odlični pri honanju zobnikov in manjših delov motorja.
Letalski in hidravlični sektorji:
Vertikalni stroji za honanje so prednostni zaradi svoje natančnosti pri delu s kritičnimi, velikimi ali kompleksnimi komponentami.
Splošna proizvodnja:
Horizontalni stroji se običajno uporabljajo za množično proizvodnjo manjših, manj zahtevnih delov.
Pogoste napake, ki se jim je treba izogibati
Izbira izključno na podlagi cene stroja brez upoštevanja prostorskih ali proizvodnih potreb.
Podcenjevanje zahtev glede natančnosti za komponente z dolgimi izvrtinami.
Ignoriranje zahtevnosti vzdrževanja pri izbiri vertikalnih strojev.
Spregledamo zmožnosti avtomatizacije, ki lahko izboljšajo učinkovitost proizvodnje.
Oglejte si inovacije strojev za brušenje
Integracija IIoT: Številni sodobni stroji za vertikalno honanje imajo zdaj pametne krmilnike za boljše sledenje podatkov in upravljanje proizvodnje.
Napredni sistemi PLC: Izboljšan nadzor procesa in učinkovitost avtomatizacije.
Modularna zasnova: hitrejši dobavni roki in bolj prilagodljive konfiguracije za posebne aplikacije.
Izboljšani abrazivi: novi materiali za orodje nudijo daljšo življenjsko dobo in boljšo obdelavo površine.
Zaključek
Tako stroji za navpično honanje kot stroji za horizontalno honanje imajo ključno vlogo pri natančni proizvodnji, vendar se njihove uporabe, prednosti in omejitve bistveno razlikujejo. Vertikalni stroji nudijo izjemno natančnost in so najbolj primerni za velike, globoke komponente, medtem ko vodoravni stroji zagotavljajo hitrejšo obdelavo in kompaktne oblike za manjše dele. S skrbno oceno vaših proizvodnih potreb, velikosti komponent, zahtevane natančnosti in razpoložljivega delovnega prostora lahko z gotovostjo izberete stroj za honanje, ki najbolje ustreza vašim proizvodnim ciljem.
