Vizualizări: 0 Autor: Editor site Ora publicării: 2026-06-17 Origine: Site
În fabricarea dispozitivelor medicale, precizia dictează direct siguranța pacientului. Defecte minore de suprafață sau micro-bavuri pe instrumentele chirurgicale și implanturi nu sunt simple probleme de calitate. Ele reprezintă riscuri periculoase. Texturile necontrolate pot provoca leziuni ale țesuturilor sau pot compromite limitele sterile din sala de operație. Frezarea și strunjirea tradițională eșuează adesea atunci când se confruntă cu aceste cerințe extreme. Șlefuirea CNC pentru piese medicale reprezintă soluția definitivă. Oferă toleranțe sub-micronice, finisaje biocompatibile și margini fără bavuri cerute de medicina modernă. Acest proces se ocupă de cerințele de producție de volum mare pe care prelucrarea standard nu le poate gestiona în mod fiabil. În acest articol, vom evalua în detaliu tehnologiile avansate de șlefuire și metodologiile de control al suprafeței. Veți descoperi modul în care diferitele polizoare se aliniază cu geometriile specifice ale pieselor. De asemenea, vom detalia cadrele stricte de inspecție necesare pentru a asigura conformitatea totală. Înțelegerea acestor factori vă ajută să mențineți fără probleme standardele riguroase FDA și ISO 13485.
Potrivirea proceselor este critică: alegerea între șlefuirea fără centru, internă sau laser depinde de geometria specifică și de sensibilitatea termică a componentei medicale.
Controlul bavurilor impune siguranța: micro-bavurile necontrolate riscă deteriorarea țesuturilor și adăpostirea bacteriilor; debavurarea avansată trebuie integrată în fluxul de lucru de șlefuire.
Impactul finisării suprafeței asupra biocompatibilității: Obținerea unor valori precise Ra (Rughness Average) este obligatorie pentru osteointegrarea în implanturi și mișcarea fără frecare în instrumentele chirurgicale.
Metrologie verificabilă: Adevărata măcinare de calitate medicală necesită protocoale de inspecție transparente și documentate (de exemplu, CMM, profilare optică) pentru a asigura repetabilitate de la lot la lot.
Industria dispozitivelor medicale operează într-un mediu neiertător. Componentele trebuie să funcționeze impecabil în interiorul corpului uman. Această realitate pune o presiune imensă asupra proceselor de producție. Când evaluați producția de micro-piese medicale, vă dați seama rapid că capacitățile standard de prelucrare sunt insuficiente.
Micro-piesele medicale cer perfecțiune absolută. Luați în considerare șuruburile osoase, vârfurile cateterului și știfturile ortopedice. Aceste componente necesită toleranțe adesea mai strânse de ±0,0001 inci. Strungurile și frezele CNC standard se luptă să mențină aceste dimensiuni în mod constant. Uzura sculei și vibrația axului introduc variații microscopice. În aplicațiile industriale generale, o mică abatere trece neobservată. În aplicațiile medicale, o abatere de câțiva microni poate împiedica un implant să se așeze corect. Poate modifica dinamica fluidelor din interiorul unui cateter. Măcinarea de precizie elimină aceste variabile. Utilizează roți abrazive pentru a îndepărta materialul în trepte minute. Acest lucru asigură o stabilitate dimensională excepțională în perioadele masive de producție.
Inginerii proiectează dispozitive medicale folosind metale înalt specializate, biocompatibile. Aceste materiale au o rezistență incredibilă și rezistență la coroziune. Cu toate acestea, sunt notoriu greu de prelucrat. Materialele medicale comune includ:
Titan (Ti-6Al-4V): Excelent pentru implanturi, dar predispus la uzurire și la generarea excesivă de căldură în timpul tăierii tradiționale.
MP35N: Un superaliaj care oferă o rezistență extremă la tracțiune, utilizat în mod obișnuit în stenturile cardiovasculare, care uzează rapid instrumentele convenționale.
Oțeluri inoxidabile de calitate medicală (316L, 17-4 PH): Foarte rezistente la sterilizarea repetată în autoclavă, dar dificil de prelucrat fără a induce solicitări interne.
Măcinarea gestionează eficient aceste superaliaje. În loc să forțeze o muchie de tăiere rigidă prin metal dur, roțile abrazive îndepărtează ușor materialul. Acest lucru previne întărirea prin muncă și păstrează integritatea structurală a aliajului biocompatibil.
Nerespectarea acestor specificații stricte declanșează consecințe grave. Costul neconformității se extinde cu mult dincolo de piesele casate. Integritatea inconsecventă a suprafeței duce adesea la întârzierea aprobărilor FDA. Poate provoca rechemari devastatoare de produse. Organismele de reglementare monitorizează agresiv consistența producției. Un singur lot de știfturi ortopedice neconforme vă poate opri întregul lanț de aprovizionare. Din punct de vedere financiar, respingerea unei părți umflă bugetele de producție. Repararea daunelor reputaționale poate dura ani de zile. Cel mai important, calitatea slabă a pieselor amenință direct siguranța pacientului.
Atingerea preciziei de calitate medicală necesită potrivirea exactă a mașinii cu componenta. Nici o singură polizor nu excelează la fiecare geometrie. Producătorii trebuie să evalueze cu atenție capabilitățile mașinii în raport cu cerințele pieselor. Să evaluăm trei categorii de soluții primare.
Piesele cilindrice domină peisajul dispozitivelor medicale. O CNC Centerless Grinder oferă soluția supremă pentru aceste profile. Îndepărtează nevoia de dispozitive tradiționale pentru ax. În schimb, o roată de reglare și o lamă de lucru susțin piesa de prelucrat în întregime.
Cele mai bune cazuri de utilizare: fire de ghidare, știfturi medicale, burghie chirurgicale și implanturi cilindrice.
Criterii de evaluare:
Scalabilitate la volum mare: măcinarea fără centre permite procesarea continuă prin alimentare. Puteți produce rapid mii de ace identice.
Eliminarea deformarii: Suportul fizic continuu pe toata lungimea piesei previne inclinarea. Acest lucru se dovedește esențial atunci când șlefuiți fire de ghidare lungi și subțiri.
Concentricitate perfectă: prin rotirea piesei fără centre fixe, mașina obține în mod natural o rotunjime aproape perfectă.
Multe instrumente chirurgicale necesită cavități goale perfect netede. Crearea unor găuri interioare impecabile necesită echipamente specializate. O Polizorul intern CNC inserează o pică abrazivă în piesa de prelucrat pentru a prelucra diametrul interior.
Cele mai bune cazuri de utilizare: canule, tuburi de ras artroscopic și orificii precise pentru dispozitivele de administrare a medicamentelor.
Criterii de evaluare:
Diametre interne strânse (ID): Realizează toleranțe microscopice de ID fără a induce stres structural pe pereții tubului.
Corectitudinea adâncimii găurii: gestionarea deflexiunii penei este o provocare. Polizoarele interne avansate utilizează compensare software sofisticată pentru a menține dreptatea absolută în aplicațiile profunde.
Integritatea suprafeței: asigură că căile interne rămân perfect netede, prevenind turbulența fluidelor în timpul procedurilor chirurgicale.

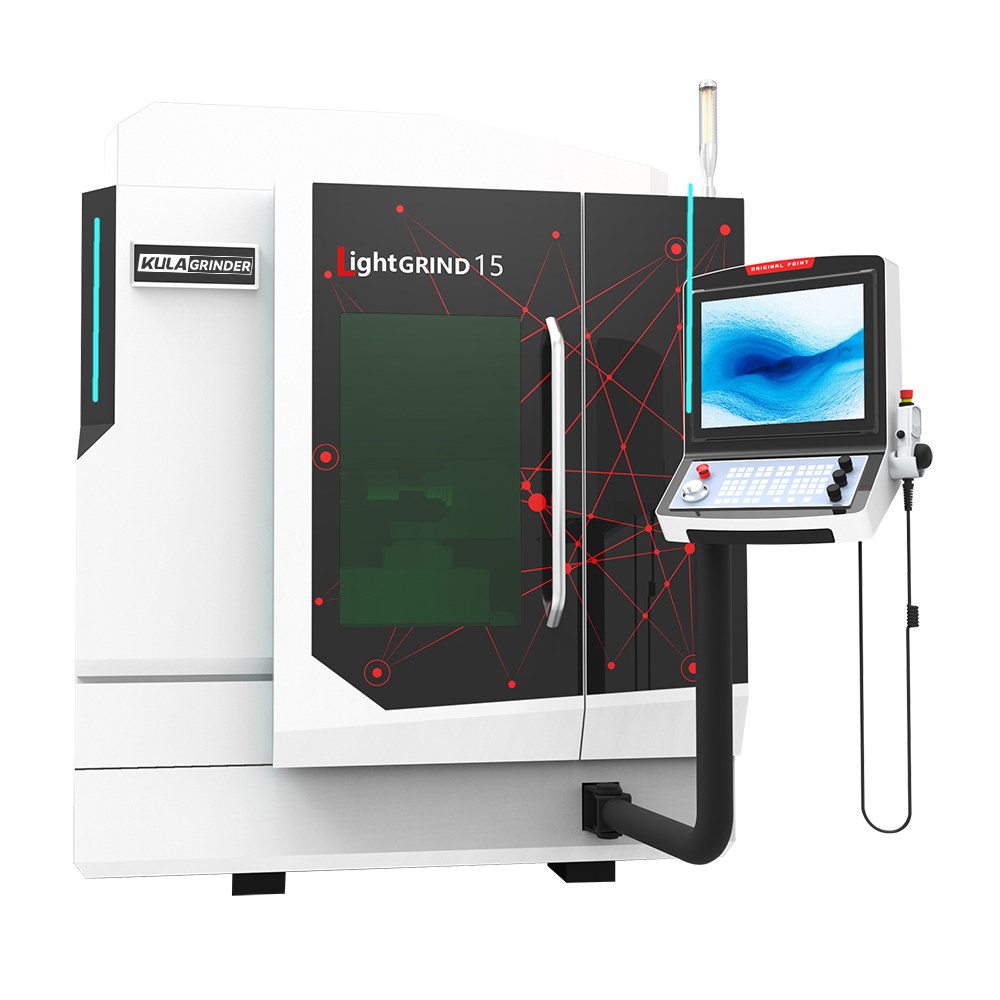

Abrazivele tradiționale generează uneori prea multă forță pentru componentele hiper-fragile. O CNC Laser Grinder înlocuiește roțile de șlefuit fizice cu lumină focalizată. Utilizează lasere cu impulsuri ultrascurte pentru a elimina materialul la nivel microscopic.
Cele mai bune cazuri de utilizare: aliaje sensibile la căldură, cum ar fi Nitinol, pentru stenturi, hipotuburi ultra-subțiri și microfuncții complexe.
Criterii de evaluare:
Procesare termică: laserele femtosecunde îndepărtează materialul instantaneu. Acest lucru minimizează sau elimină complet Zona afectată de căldură (HAZ). Păstrează perfect proprietățile delicate de memorie a formei ale Nitinolului.
Forță de contact zero: Deoarece niciun instrument fizic nu atinge piesa, micro-piesele fragile nu se îndoaie și nu se rup în timpul procesării.
Fără uzură a sculei: eliminarea roților abrazive elimină variabila imprevizibilă a degradării sculei, asigurând repetabilitate infinită.
Consultați tabelul de mai jos pentru a înțelege cum se aliniază aceste tehnologii cu obiectivele de producție.
Tehnologia de măcinare |
Capacitatea primară |
Tipuri de componente ideale |
Avantaj medical cheie |
|---|---|---|---|
Fără centru |
Suport cilindric extern continuu |
Sârme de ghidare, știfturi ortopedice |
Deformare zero pe părțile subțiri |
Intern |
Dimensionarea alezajului adânc și a diametrului interior |
Canule, tuburi de ras |
Căi interne fără frecare |
Laser |
Zero-contact, ablație termică |
Stenturi cu nitinol, hipotuburi |
Păstrează aliajele cu memorie de formă |
Atingerea preciziei dimensionale reprezintă doar jumătate din luptă. În sectorul medical, textura microscopică a unei piese are o importanță egală. Controlul suprafeței necesită o evaluare și implementare tehnică riguroasă.
Rugozitatea medie (Ra) măsoară vârfurile și văile microscopice pe o suprafață prelucrată. Aplicațiile medicale distincte necesită valori Ra foarte variate.
Finisajele cu lustruire ridicată se dovedesc obligatorii pentru dispozitivele care contactează sângele. Cateterele și componentele pompei chirurgicale necesită suprafețe ultra-netede pentru a preveni tromboza. Orice punct de frecare microscopic poate declanșa cheaguri de sânge periculoase. Producătorii împing în mod obișnuit aceste finisaje sub 2 microinchi Ra. În schimb, implanturile ortopedice necesită adesea finisaje cu textură controlată. O tulpină de înlocuire a șoldului are nevoie de o textură precisă, aspră. Această rugozitate specifică promovează osteointegrarea, permițând osului viu să crească în siguranță pe suprafața de titan.
Prelucrarea lasă în mod inerent margini zimțate microscopice cunoscute sub numele de micro-bavuri. Într-un cadru industrial general, acestea trec neobservate. Într-un mediu chirurgical, ele invită eșecuri catastrofale.
Dacă o micro-bavură se desprinde dintr-un instrument vascular în timpul unei operații, aceasta intră în fluxul sanguin. Această detașare poate provoca lacerații severe sau blocaje fatale. În plus, micro-bavurile compromit sterilitatea. Autoclavele standard de spital nu pot pătrunde eficient în crăpăturile microscopice adânci. Bavurile captează povara biologică și adăpostesc bacterii periculoase, crescând drastic riscurile de infecție.
Trebuie să integrați metodologii avansate de debavurare în fluxul de lucru de șlefuire pentru a garanta siguranța. Operațiunile de nivel superior nu tratează finisarea ca pe o idee ulterioară.
Lustruire electrochimică: Această metodă post-proces cufunda piesa într-o baie de electroliți. Un curent electric dizolvă vârfurile microscopice în mod preferenţial. Lasa o suprafata perfect neteda, pasiva fara a aplica stres fizic.
Prelucrare cu curgere abrazivă (AFM): Această tehnică împinge un compus abraziv asemănător chitului prin cavitățile interne. Se dovedește extrem de eficient pentru lustruirea lumenilor complexi din interiorul canulelor acolo unde instrumentele tradiționale nu pot ajunge.
Finisare în masă: Metode precum butoiul centrifugal mânerul de debavurare exterioară în vrac. Acestea rotunjesc marginile ascuțite în mod uniform pe sute de piese simultan.
Cea mai bună practică: specificați întotdeauna metoda de debavurare necesară în timpul fazei de prototipare. Bazarea pe debavurarea manuală introduce eroare umană. Debavurarea automată, în timpul procesului, garantează o calitate absolută a marginilor pentru fiecare lot.
Nu puteți pretinde precizie de grad medical fără a o verifica în mod transparent. Organismele de reglementare cer dovezi. Conformitatea adevărată se bazează în totalitate pe metrologie verificabilă și pe o documentație exhaustivă.
Inspectarea caracteristicilor sub-micron necesită instrumente de metrologie de înaltă rezoluție. Inspecția vizuală este complet scurtă. Producătorii se bazează pe mașini de măsurare în coordonate (CMM) pentru a mapa geometriile 3D complexe cu precizie. CMM-urile sondează piesa pentru a se asigura că fiecare unghi și diametru se potrivește perfect cu modelul CAD.
Pentru textura suprafeței, inginerii folosesc comparatoare optice și interferometrie cu lumină albă. Interferometrele cu lumină albă scanează suprafața fără a o atinge. Acestea generează hărți topografice 3D foarte detaliate. Aceste instrumente verifică valorile Ra la nivel sub-micron, asigurându-se că piesa îndeplinește parametrii stricti de biocompatibilitate.
Procesele de șlefuire CNC medicale sunt supuse unor cadre riguroase de validare. Trebuie să dovediți că procesul dă rezultate identice în mod continuu. Aceasta presupune trei faze distincte:
Calificarea instalării (IQ): Verifică că mașina de șlefuit este instalată corect, conform specificațiilor producătorului. Acesta asigură îndeplinirea tuturor cerințelor electrice și de mediu.
Calificare operațională (OQ): Testează echipamentul pe întregul său domeniu de funcționare. Demonstrează că mașina funcționează exact așa cum este prevăzut, fără defecțiuni mecanice.
Calificarea performanței (PQ): Testul suprem. Acesta garantează că întregul proces de șlefuire produce piese conforme în mod constant în condiții normale de producție de-a lungul timpului.
Trimiterile de reglementare ale OEM depind de documentația antiglonț. Trasabilitatea începe înainte ca materia primă să atingă măcar râșnița. Urmărirea strictă a materialelor necesită certificări verificate ale morii pentru fiecare lot de aliaj. Acest lucru asigură nicio intrare de metale contrafăcute sau substandard în lanțul de aprovizionare.
Facilitățile moderne folosesc date gemene digitale. Acestea înregistrează exact viteza axului, viteza de avans și presiunea lichidului de răcire utilizate pentru fiecare piesă. Dacă o defecțiune în câmp are loc ani mai târziu, producătorii pot urmări componenta până la minutul exact al creării sale. Raportarea cuprinzătoare de inspecție îi protejează pe OEM în timpul auditurilor stricte ale FDA.
Alegerea partenerului de producție potrivit atenuează riscurile severe ale lanțului de aprovizionare. Trebuie să evaluați potențialii furnizori folosind cadre decizionale stricte. Un atelier de mașini generale posedă rareori disciplina necesară pentru dispozitivele medicale.
Priviți dincolo de afirmațiile generale de marketing. Solicitați un portofoliu care să demonstreze consistența în aplicații submilimetrice. Solicitați studii de caz care implică geometrii complexe și superaliaje dure. Un partener trebuie să înțeleagă caracteristicile comportamentale specifice ale materialelor precum Nitinol și MP35N. Experiența generală de șlefuire industrială nu se traduce în sectorul medical.
Evaluați dacă furnizorul se ocupă de întregul proces sub un singur acoperiș. Mișcarea pieselor între diferite instalații pentru șlefuire, debavurare și inspecție provoacă un dezastru. Tranzitul crește riscul de deteriorare a piesei manipulate. De asemenea, complică trasabilitatea și prelungește semnificativ timpul de livrare. Un partener integrat vertical minimizează aceste variabile.
Nu compromiteți niciodată verificarea QMS. Partenerul trebuie să dețină certificări active, auditate ISO 13485. Investigați sistemele lor de acțiuni corective și preventive (CAPA). Un sistem CAPA robust demonstrează că identifică cauzele fundamentale atunci când apar defectele, prevenind recidivele viitoare. În plus, solicitați raportarea transparentă a ratei deșeurilor. O rată internă ridicată de deșeuri indică un proces instabil, chiar dacă piesele finale livrate trec inspecția.
Evaluați-le îndeaproape suportul de inginerie. Producerea a cinci prototipuri perfecte este relativ ușoară. Scalarea procesului pentru a produce 50.000 de unități conforme necesită o expertiză profundă în inginerie. Întrebați cum tranzitează loturile de prototipuri de succes în producția completă. Partenerii puternici efectuează din timp evaluări amănunțite ale capacității de fabricație. Ei identifică blocajele potențiale de toleranță înainte de a bloca procesul final de producție.
Atingerea preciziei de calitate medicală necesită mult mai mult decât simpla deținere a unui utilaj scump. Este nevoie de un ecosistem fără compromisuri. Trebuie să selectați tehnologia corectă pe baza geometriei piesei. Trebuie să implementați un control rigid al bavurilor și protocoale avansate de finisare a suprafețelor. În cele din urmă, trebuie să validați fiecare pas folosind metrologie de înaltă rezoluție și cadre stricte de conformitate cu ISO 13485. Numai prin stăpânirea acestor elemente puteți garanta siguranța pacientului și aprobarea reglementărilor.
Nu lăsa următorul proiect de dispozitiv medical la voia întâmplării. Liderii de achiziții și inginerii ar trebui să consulte în mod proactiv experții tehnici în timpul fazei de proiectare. Trimiteți astăzi modelele dvs. CAD sau cererile de cerere detaliate echipei noastre de ingineri. Oferim analize cuprinzătoare ale capacității de fabricație și evaluări precise ale toleranțelor pentru a ne asigura că componentele dumneavoastră se scalează perfect de la prototip la producție.
R: Măcinarea de precizie standard atinge de obicei un finisaj Ra de 8 până la 16 microinchi. Cu toate acestea, tehnicile avansate de super-finisare pot împinge rugozitatea cu mult sub 2 microinchi. Acest Ra ultra-neted este absolut obligatoriu pentru aplicațiile critice de contact cu sângele pentru a preveni coagularea și pentru a asigura biocompatibilitatea optimă.
R: Folosește lasere femtosecunde cu impuls ultrascurt pentru a elimina materialul instantaneu. Această livrare rapidă de energie îndepărtează materialul înainte ca căldura să se poată transfera în structura înconjurătoare. Păstrează perfect proprietățile delicate de memorie a formei ale aliajelor de Nitinol utilizate în stenturi și fire de ghidare.
R: Șlefuirea fără centre elimină complet nevoia de dispozitive tradiționale pentru ax. Mașina folosește o roată de reglare și o lamă de lucru pentru a susține piesa continuu. Acest lucru permite ca firele medicale lungi și extrem de subțiri să fie împământate în mod constant, fără să se încline, să se devieze sau să se rupă în timpul procesului.
R: Ar trebui să vă așteptați la un pachet cuprinzător de documentație pentru conformitatea cu reglementările. Elementele esențiale includ rapoarte de inspecție a primului articol (FAI), certificări ale fabricii de materii prime, date detaliate de control statistic al procesului (SPC) și un certificat formal de conformitate (CoC) legat direct de lotul dumneavoastră specific.
