A hónolás egy olyan befejező eljárás, amelyet egy lyuk vagy henger belső felületének javítására használnak. Gyakran használják, ha a szabványos megmunkálás a furatot túl durvává teszi, kissé elrontja a formáját, vagy nem elég pontos a végső felhasználáshoz. Egy jó hónolási eljárás javíthatja a felületi minőséget, a furatpontosságot és az alkatrész teljesítményét egyidejűleg. Számos iparágban fontos lépés a zökkenőmentes mozgást, jó tömítést és hosszabb élettartamot igénylő alkatrészek esetében.
Kulcs elvitel
● A hónolás javítja a furat minőségét és pontosságát
● Gyakran használják fúrás, fúrás vagy köszörülés után
● Az eljárás során olyan felületi mintázat jön létre, amely támogatja a kenést
● A CNC-hónolás stabilabb és megismételhetőbb eredményeket biztosít
● A különböző alkatrészekhez különböző CNC hónológép típusok szükségesek
Mi az CNC hónolás és miért számít?
Mit jelent a hónolás a precíziós gyártásban
A hónolás a belső furatok befejező eljárása. Csiszoló kövekkel nagyon kis mennyiségű anyagot távolít el a felületről. A cél nem az erős vágás. A cél az, hogy a furat simább, pontosabb és következetesebb legyen.
Milyen problémákat old meg a hónolás a furatsimítás során
Sok alkatrész a korábbi megmunkálási lépésekből származik, közel a végső mérethez, de nem teljesen készen állnak a használatra. A furatnak még lehetnek érdes részei, enyhe alakhibái vagy egyenetlen érintkezési felületei. A hónolás ellenőrzött módon javítja ezeket a kis problémákat. Ez megbízhatóbbá teszi az alkatrészt valós munkakörülmények között.
Miért számít a felületkezelés és a furatpontosság?
A furat nem csak egy lyuk az alkatrészen. Minősége befolyásolja a súrlódást, a tömítést, a kenést és a kopást. Ha a felület túl durva, vagy a forma enyhén elcsúszik, előfordulhat, hogy az egész alkatrész rosszul fog működni. Ezért a hónolást széles körben alkalmazzák olyan alkatrészeknél, amelyek sima és stabil működést igényelnek.
Hogyan működik a hónolási folyamat
A forgás, viszonzás és szabályozott nyomás magmozgása
Hónolás közben a szerszám a furat belsejében forog, miközben előre-hátra is mozog. Ugyanakkor a csiszoló kövek enyhén a belső felülethez nyomódnak. Ezek a kombinált mozgások fokozatosan javítják a furatot. Így a hónolás jobb felületet és jobb geometriát eredményez.
Hogyan távolít el kis mennyiségű anyagot a hónolás a nagyobb pontosság érdekében
A hónolás csak egy vékony anyagréteget távolít el. Ez a kis eltávolítás elegendő a felületi problémák kijavításához és a méretszabályozás javításához. Könnyű megmunkálási folyamata miatt kiválóan alkalmas olyan alkatrészekhez, amelyeknek már majdnem kész furata van. Ez az egyik oka annak, hogy a csiszolást gyakran utolsó lépésként használják.
Miért javítják a Crosshatch minták a kenést és a kopási teljesítményt?
A csiszolt furat általában keresztvonalas mintát mutat. Ez a minta hasznos, mert segít megtartani a kenőanyagot a felületen. A motor hengereiben és hidraulikus részeiben ez javíthatja a kopási teljesítményt és simább mozgást. Ez az egyik fő oka annak, hogy a hónolást előnyben részesítik az egyszerűbb befejezési módszerekkel szemben.
Kulcsfontosságú folyamatváltozók: sebesség, nyomás, löket és előtolás
A végeredmény több beállítás együttes működésétől függ. A sebesség befolyásolja a vágási viselkedést, a nyomás befolyásolja, hogy a kövek milyen erősen hatnak a felületre, a löket pedig a furaton belüli végső mintázatot befolyásolja. Az előtolás szabályozása akkor is számít, ha a cél sok helyen stabil minőség. A jó folyamatszabályozás kiszámíthatóbb eredményekhez vezet.
Hónolási folyamatban használt eszközök
Hónolókövek és csiszolóanyagok kiválasztása
A hónoló kövek végzik a tényleges vágási munkát. Anyaguk és szemcséjük befolyásolja a vágás sebességét és a végső felület simaságát. Egyes kövek jobbak a gyorsabb leforgácsoláshoz, míg mások a finom kidolgozáshoz. A megfelelő csiszolóanyag kiválasztása az alkatrész anyagától és a felületi követelményektől függ.
Hónolófejek, tüskék és szerszámbefogó rendszerek
A csiszolófej tartja a köveket, és a furat belsejébe vezeti. A tüskéknek és a tartóknak stabilnak kell maradniuk a megmunkálás során. Ha a szerszám nem elég merev, a pontosság sérülhet. A szilárd szerszámrendszer simább vágást és jobb furatkorrekciót tesz lehetővé.
Hónoló olaj és hűtési funkciók
A hónolóolaj többet tesz, mint hűti a folyamatot. Ezenkívül segít eltávolítani a törmeléket, és megőrzi a csiszolófelület megfelelő működését. A jó folyadékszabályozás javíthatja a felület minőségét és csökkentheti a szerszámterhelést. A rossz folyadékkezelés instabil eredményekhez és rövidebb szerszámélettartamhoz vezethet.
Szerszámkopás kompenzáció az állandó eredményekért
A csiszolószerszámok idővel elhasználódnak, ami normális. A probléma akkor kezdődik, amikor a kopás megváltoztatja a folyamatot, és az alkatrészek elváltozását okozza. A modern CNC hónológépek kopáskompenzációt is használhatnak, hogy az eredmények egyenletesebbek legyenek. Ez olyan termelési környezetben hasznos, ahol az ismételhetőség számít.
A hónológépek típusai és a megfelelő kiválasztása
CNC függőleges hónológépek kis és közepes precíziós alkatrészekhez
A függőleges hónológépeket gyakran használják kisebb és közepes méretű alkatrészekhez. Gyakori választás a jó furatpontosságot és stabil gyártást igénylő alkalmazásokhoz. Elrendezésük jól működhet szervezett gyári sorokban is. Sok gyártó számára a pontosság és a hatékonyság praktikus egyensúlyát kínálják.
CNC vízszintes hónológépek stabil furatsimításhoz
A vízszintes hónológépeket gyakran olyan alkatrészekhez választják, amelyek más kezelési módot vagy hosszabb megmunkálási utat igényelnek. Stabil furatkikészítést biztosítanak számos gyártási beállításban. Ezt a kialakítást gyakran figyelembe veszik, amikor az alkatrész alakja vagy a munkafolyamat praktikusabbá teszi a vízszintes terhelést. Hasznos lehetőség a változatos munkadarabokkal foglalkozó gyártók számára.

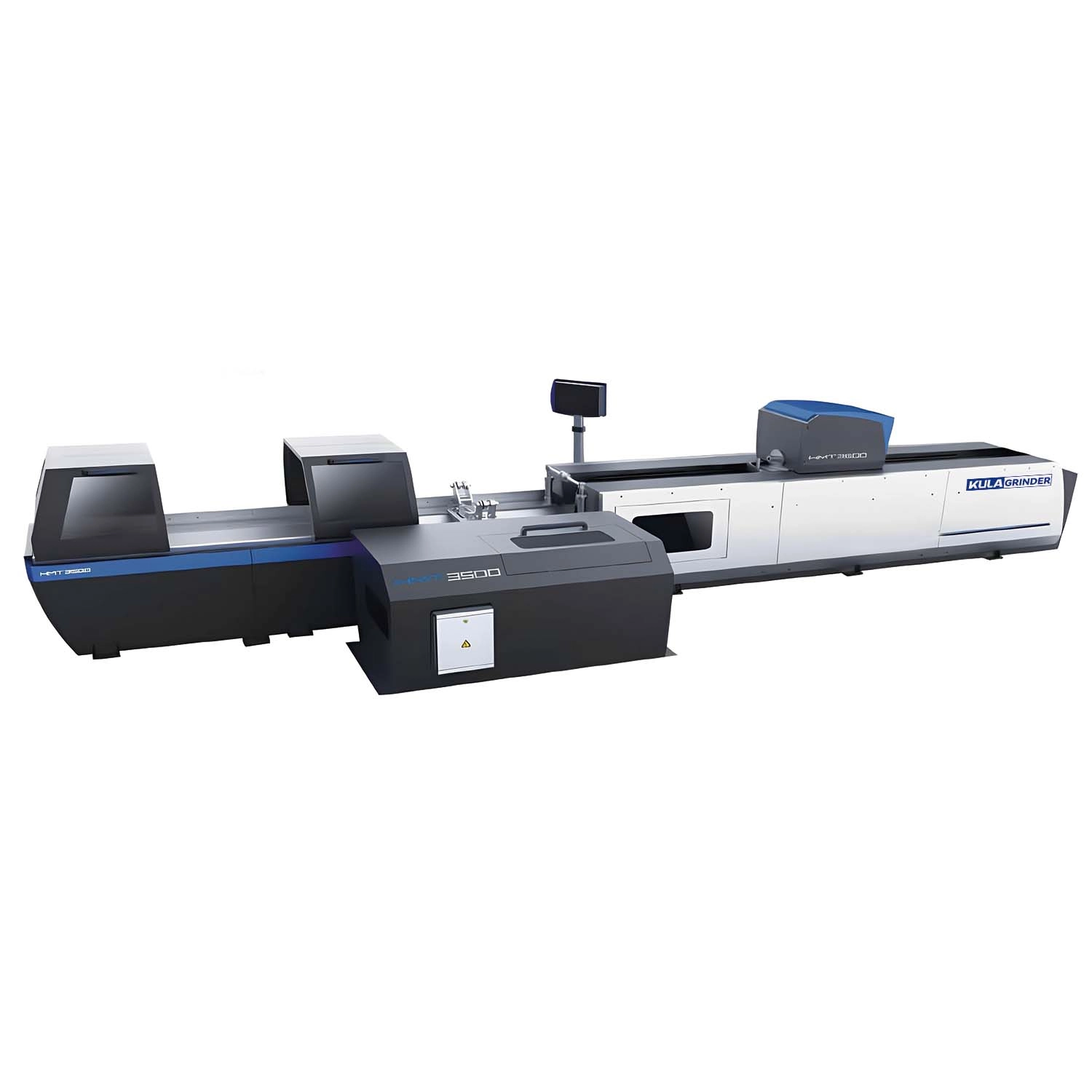

CNC mélylyuk-hónológépek hosszú és keskeny munkadarabokhoz
A mélylyuk-hónológépek olyan hosszú furatok számára készültek, amelyeket a szabványos gépek nehezen tudnak jól feldolgozni. Ezeknek az alkatrészeknek jobb igazításra és stabilabb szabályozásra van szükségük a teljes furathosszon. Gyakori példa a hidraulikus hengerek és egyes repülőgép-alkatrészek. Amikor az egyenességnek és a belső felületnek egyenletesnek kell maradnia, fontos a mély furatok csiszolása.
Gyakorlati gépkiválasztási kritériumok
A megfelelő gép kiválasztása magával az alkatrészrel kezdődik. A furatméret, a furathossz, a befejezési cél, az anyag és a gyártási mennyiség egyaránt befolyásolja a döntést. Az egyik alkalmazáshoz jól működő gép nem biztos, hogy megfelel a másiknak. Éppen ezért a gépválasztásnak a valós gyártási igényt kell követnie, nem csak a katalógus leírását.
Miért jobb választás a CNC-hónolás a precíziós gyártáshoz?
Nagyobb ismételhetőség és kevesebb emberi hiba
A CNC-hónolás jobb ellenőrzést biztosít a gyártóknak a folyamat felett. Csökkenti a kézi beállításokból és a kezelői különbségekből gyakran adódó eltéréseket. Ez különösen fontos a sorozatgyártásban. Ha minden alkatrésznek ugyanannak a szabványnak kell megfelelnie, az ismételhetőség nagy előnyt jelent.
Jobb felületkezelés és szorosabb tűrések
A CNC rendszer stabilabbá teheti a hónolási ciklust egyik részről a másikra. Ez a stabilitás támogatja a jobb furatkiképzést és a pontosabb méretszabályozást. A tömítéstől, kenéstől vagy sima mozgástól függő alkatrészek esetében ez valódi különbséget jelent. A jobb konzisztencia kevesebb meglepetést is jelent az ellenőrzés során.
Nagyobb áteresztőképesség és alacsonyabb hulladékarány
A stabil gyártás általában kevesebb kiselejtezett alkatrészt és kevesebb utómunkát jelent. A CNC-hónolás ezt támogatja azáltal, hogy az eredményeket könnyebben megismételheti. Javíthatja a munkaváltást is, ha a folyamatbeállításokat a vezérlőrendszerben tárolják. Idővel ez elősegítheti a jobb termelési hatékonyságot.
Egyszerűbb beállítás a felhasználóbarát kezelőszervekkel
A modern gépeket nem lehet nehéz futtatni. Az áttekinthető vezérlők megkönnyítik a paraméterek beállítását, a munkák váltását és a termelés stabilitását. Ez különösen hasznos olyan gyárakban, amelyek különböző alkatrészeket vagy kisebb tételeket kezelnek. A felhasználóbarát rendszer időt takaríthat meg a beállítás és a napi használat során.
Hónolási folyamat és gépválasztás áttekintése
Fókusz terület |
Mit jelent |
Hónolási folyamat |
Javítja a furat minőségét és a belső pontosságot |
Szerszámozás |
Befolyásolja a felület minőségét, a vágási viselkedést és a konzisztenciát |
Gép típusa |
Meg kell egyeznie a furat méretével, hosszával és a gyártási igényekkel |
CNC vezérlés |
Támogatja az ismételhetőséget és a könnyebb működést |
Alkalmazás |
Meghatározza a megfelelő folyamatot és gépbeállítást |
Hónolás alkalmazásai az iparágakban
Autóipar: hengerek, csapágyak és motoralkatrészek
Az autóipar számos kritikus alkatrészhez használ csiszolást. A motorhengerek az egyik legismertebb példa. A jól csiszolt felület támogatja a kenést és a gyűrű stabil mozgását. A csapágyak és más precíziós furatok is részesülnek a jobb felületkezelésből és az alakszabályozásból.
Repülés: Szűk tűrésű és nagy megbízhatóságú alkatrészek
A repülőgép-alkatrészek gyakran nagyon stabil furatminőséget igényelnek. Még a kis hibák is befolyásolhatják az illeszkedést, a mozgást vagy a hosszú távú megbízhatóságot. A hónolás itt hasznos, mert agresszív vágás nélkül javítja a felületet. Ez egy erős lehetőség a nagy pontosságú furatsimításhoz.
Hidraulikus rendszerek: precíziós simítás hosszú furatokhoz
A hidraulikus alkatrészek sima belső felületekre támaszkodnak a tömítéshez és a mozgáshoz. A rossz furat csökkentheti a teljesítményt és növelheti a kopást. A hónolás javítja a belső felületet és segíti a stabilabb működést. Hosszú furatok esetén gyakran a mélyfuratú hónológépek a legjobbak.
Orvosi és precíziós mérnöki alkatrészek
Az orvosi és precíziós alkatrészek gyakran nagyon tiszta és pontos belső elemeket igényelnek. Ezeknek az alkalmazásoknak stabil minőségre van szükségük, különösen akkor, ha az alkatrészek kicsik vagy összetettek. A hónolás akkor alkalmas, ha a furatnak magas színvonalúnak kell lennie, nehéz anyag eltávolítása nélkül. Ezeken a területeken nagyon fontos a folyamatstabilitás.
Mitől válik kiemelkedővé egy fejlett CNC-hónolási megoldás?
Széles körű gépi lefedettség különböző hónolási feladatokhoz
Egy erős beszállítónak egynél több géptípust kell kínálnia. A különböző alkatrészek más-más megoldást igényelnek, és egyetlen formátum sem felel meg minden feladatnak. A függőleges, vízszintes és mélylyukú gépek mindegyike különböző igényeket szolgál ki. A szélesebb termékpaletta praktikusabbá teszi a gépválasztást.
Egyedi megoldások alkatrészgeometriához és gyártási célokhoz
A szabványos gépek nem mindig elegendőek. Egyes gyártóknak speciális beállításokra van szükségük furatméret, anyag vagy kimeneti cél alapján. Az egyedi megoldások javíthatják a gép illeszkedését és gördülékenyebbé tehetik a gyártást. Ez különösen fontos a speciális vagy vegyes alkatrészeket kezelő gyáraknál.
Gyári támogatás, képzés és értékesítés utáni szolgáltatás
A gépvásárlás csak egy része a folyamatnak. A telepítés, a betanítás és az értékesítés utáni támogatás szintén befolyásolja a hosszú távú eredményeket. Az erős műszaki támogatás csökkentheti az indítási kockázatot és javíthatja a géphasználatot a napi gyártás során. Sok vásárló számára a szolgáltatás csaknem annyira számít, mint a gép teljesítménye.
Termékjellemzők, amelyek erősítik a termelési teljesítményt
A valós gyártás során a hasznos funkciók többet számítanak, mint az összetett állítások. A stabil CNC-vezérlés, a kopáskompenzáció, a rugalmas beállítási lehetőségek és a folyamatok tiszta áttekinthetősége mind a jobb eredményeket támogatják. Ezek a funkciók javítják a konzisztenciát és megkönnyítik a gép kezelését. Itt gyakran megjelenik a gyakorlati érték.
Következtetés
A hónolás praktikus befejező folyamat, és a CNC-hónolás a modern gyártás kedvelt módszerévé vált. A megfelelő CNC hónológép kiválasztása jelentősen javíthatja a furat minőségét, a gyártás hatékonyságát és a hosszú távú teljesítményt.
A fejlett megoldásokat kereső gyártók számára kritikus fontosságú a nagy teljesítményű, stabil vezérlési és testreszabási lehetőségekkel rendelkező CNC hónológép kiválasztása.
GYIK
Mi a finomítás fő célja?
A hónolás fő célja a furatminőség és a belső pontosság javítása. Gyakran használják utolsó lépésként más megmunkálási folyamatok után. Az eljárás kis mennyiségű anyagot távolít el, de nagymértékben javíthatja az alkatrész teljesítményét. Különösen hasznos azoknál az alkatrészeknél, amelyek sima mozgást vagy jó tömítést igényelnek.
Mi a különbség a hónolás és a csiszolás között?
A köszörülést általában szélesebb körű anyagleválasztásra vagy különböző felülettípusokra használják, míg a hónolás inkább a belső furat megmunkálására irányul. A hónolás egy keresztsraffozású felületi mintát is létrehoz, amely támogatja a kenést. Sok esetben a köszörülés korábban, a hónolás pedig később következik be. A két folyamat gyakran együtt működik, nem pedig verseng egymással.
Mely iparágak használnak leggyakrabban CNC-hónológépeket?
A CNC-hónológépek gyakoriak az autóiparban, a repülőgépiparban, a hidraulikus, az orvosi és a precíziós mérnöki iparban. Ezeknek az ágazatoknak gyakran stabil furatminőségre és szigorúbb tűrésekre van szükségük. A furat állapota számos kritikus alkatrész teljesítményét befolyásolja. A CNC-vezérlés megkönnyíti a minőség megismétlését.
Milyen típusú hónológépeket használnak általában?
A leggyakoribb típusok a CNC függőleges hónológépek, a CNC vízszintes hónológépek és a CNC mélylyuk-hónológépek. Mindegyik megfelel a különböző furathosszoknak, alkatrészméreteknek és gyártási igényeknek. A kézi gépeket továbbra is használják bizonyos javítási vagy kis volumenű munkákhoz. A megfelelő választás az adott alkalmazástól függ.
