מבוא מוצר
מטחנת CNC ללא מרכז מיועדת השחזה בדיוק גבוה של משטחים גליליים, אידיאלית עבור מגוון רחב של רכיבים כגון טבעות, פירים וצינורות. מטחנה זו, המסוגלת הן לטחינה דרך הזנה והן לחתוך בצלילות, מטפלת במשטחים מסתובבים גליליים, מדורגים וקוניים עם ביצועים מעולים הן בייצור קטן והן בייצור בקנה מידה גדול.
טווח קוטר שחיקה : 0.5 מ'מ - 400 מ'מ
טווח עגול : 0.001 מ'מ - 0.006 מ'מ
סובלנות קוטר : 0.002 מ'מ - 0.008 מ'מ
חספוס פני השטח : Ra0.016 - Ra0.64
תכונות מפתח
אפשרויות השחזה רב-תכליתיות : המכונה בעלת יכולת השחזה דרך הזנה וחיתוך צולל, מתאימה למגוון רחב של חלקי עבודה, מקטנים ועד גדולים, ומספקת גמישות מעולה בסביבות ייצור מגוונות.
בסיס מכונה מוצק : בסיס המכונה בנוי באמצעות מבנה יציקה חזק שעובר טיפול יישון משני כדי למנוע מתחים פנימיים. זה מביא ליציבות משופרת, הפחתת רעידות וביצועי שחיקה מעולים.
ציר גריסה מדויק : גלגל השחזה נתמך על ידי מבנה תמיכה כפול הכולל מיסבי סרט שמן ושיחי מיסבים קצרים. הגדרה זו ממזערת חיכוך ורעידות, ומאפשרת לגלגל השחזה להסתובב בצורה חלקה ומדויקת.
ציר גלגל וויסות מתקדם : ציר גלגל הוויסות כולל עיצוב תמיכה כפולה עם מיסבים מתגלגלים ברמת דיוק גבוהה. מונע על ידי מנוע AC עם ויסות מהירות ללא מדרגות, הוא מספק שליטה מדויקת על מהירות הטחינה, ומבטיח דיוק וגמישות במהלך פעולות השחזה.
הזנת שחיקה מבוקרת סרוו : הזנת ראש השחזה מופעלת על ידי מנוע סרוו באמצעות מנגנון הפחתה, המציע התאמות מדויקות באמצעות בורג כדורי. השימוש במנחי לחץ סטטיים מבטיח פעולה חלקה ורגישה, ומשפר את איכות השחזה הכוללת.
מערכת בקרת CNC : מצוידת במערכת בקרת CNC של מיצובישי Q, המכונה מציעה פלטפורמה יציבה ואמינה לתפעול. הוא כולל ממשק קל לשימוש להזנת פרמטרי עיבוד, יחד עם פונקציית אבחון עצמי המפשטת פתרון תקלות, הפחתת זמן השבתה ושיפור יעילות התחזוקה.
מערכות שימון והידראוליות עצמאיות : המטחנה מצוידת במערכות סיכה עצמאיות הן לציר ההשחזה והן לברגים הכדוריים, מה שמבטיח פעולה חלקה ומזעור בלאי. בנוסף, המערכת ההידראולית העצמאית תומכת במנחי הלחץ הסטטי, ושומרת על הזנה מדויקת במהלך הטחינה.
דיוק גבוה ויכולת חזרה : המכונה מבטיחה דיוק יוצא דופן עם סובלנות עגולות של עד 0.00004' (1.02 מיקרון) ורזולוציית קוטר טובה יותר מ-0.00005' (1.27 מיקרון). רמת דיוק זו מבטיחה תוצאות אמינות וניתנות לשחזור על פני ריצות ייצור, מה שהופך אותה לאידיאלית עבור תעשיות הדורשות איכות עקבית ודיוק גבוה.
ממשק ידידותי למשתמש : HMI מסך המגע האינטואיטיבי מאפשר שליטה והתאמה קלה של הגדרות המכונה, אפילו למפעילים עם הכשרה מינימלית. תכונה זו מפחיתה את הצורך בהתערבות נרחבת של המפעיל, מגדילה את היעילות ומפחיתה טעויות תפעוליות.
ניטור ותמיכה מרחוק : המטחנה מציעה גישה מרחוק ותמיכה טכנית, המאפשרת פתרון תקלות מהיר וסיוע בזמן אמת, עוזרת למזער את זמן ההשבתה של המכונה ולייעל את היעילות התפעולית.
מפרט טכני
דגם מכונה |
Dia.to.be הקרקע (מ'מ) |
מפרט גלגל השחזה (מ'מ) |
הספק כולל (k W ) |
משקל (ק'ג) |
מידות כוללות (ס'מ) |
הֶעָרָה |
M1020A |
0.5 ~ 20/3 ~ 20 |
P300×100×127 |
5.3 |
1900 |
175×129×135 |
|
MG1020 |
0.5 ~ 20/3 ~ 20 |
PSA300×100×127 |
5.57 |
2000 |
180×215×135 |
דיוק גבוה |
MT1040A |
2~40/7~40 |
PSA350×125×127 |
8.83 |
2000 |
155×130×140 |
טחינה של הזנה דרך / חיתוך צלילה |
MM1040S |
1~40/2~40 |
PSA350×125×127 |
10.23 |
2000 |
155×130×140 |
דיוק CNC חד ציר |
M1050A |
5 ~ 50/7 ~ 50 |
P400×150×203 |
13.78 |
2800 |
192×168×147 |
טחינה של הזנה דרך / חיתוך צלילה |
M1150A-CNC |
5 ~ 50 |
P450×200×228.6 |
15 |
3000 |
192×168×147 |
CNC תלת צירים |

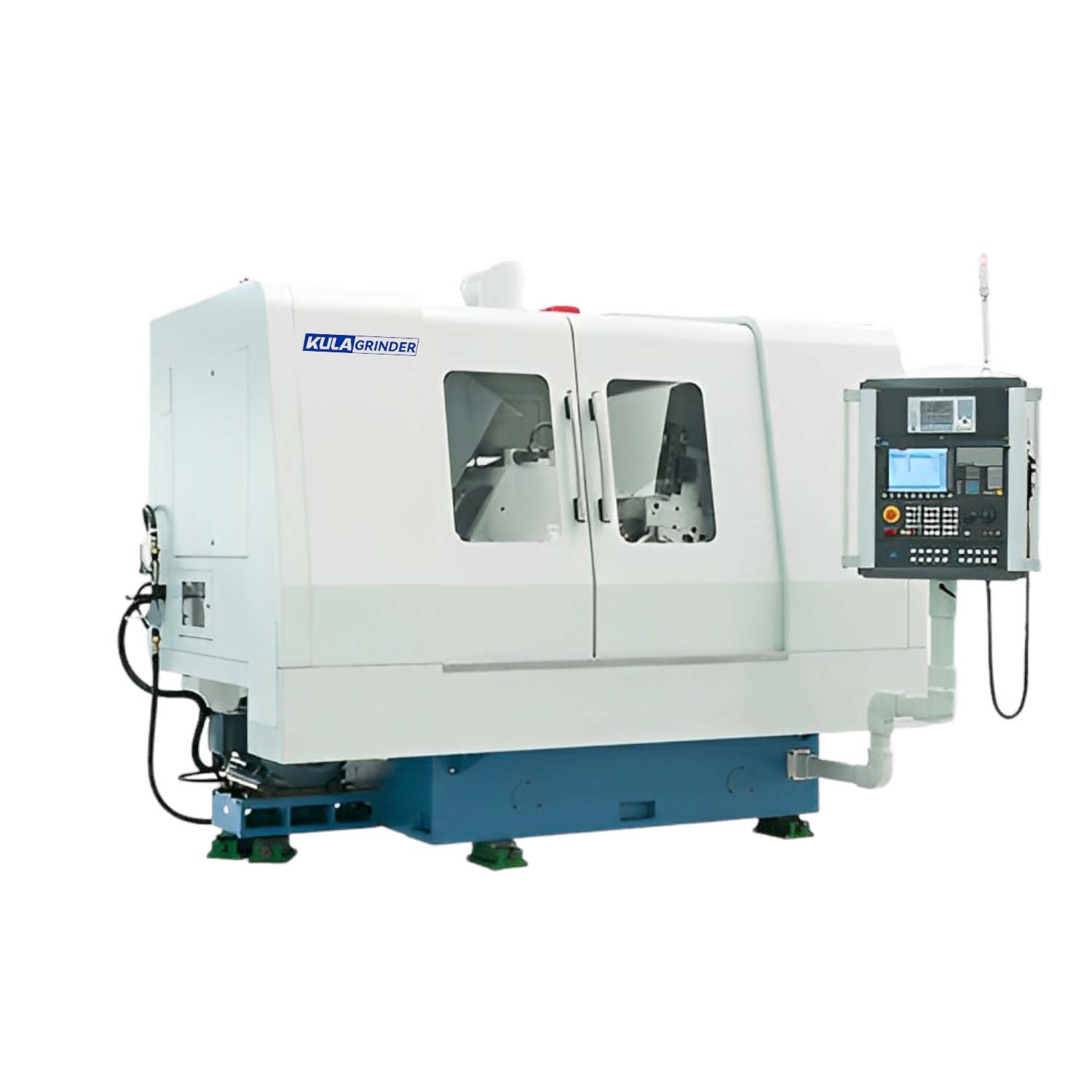

MK1050B |
5 ~ 50 |
P600×200×305 |
30 |
4500 |
280X155x185 |
שלושה צירים CNC, מסילת קו |
MGT1050 |
2 ~ 50 |
P450×150×250 |
11.59 |
5000 |
220×119×164 |
דיוק גבוה, שחיקה דרך הזנה |
M1080D |
5 ~ 80 |
P500×150×305 |
11.68 |
3500 |
195×158×148 |
|
MK1180 |
5 ~ 80 |
P600×300×305 |
35 |
4500 |
280x155x185 |
CNC תלת צירים, תמיכה כפולה |
M10100 |
10 ~ 100 |
P500×200×305 |
20.16 |
5000 |
267×150×161 |
טחינה בחיתוך צולל בהזמנה מיוחדת |
MK10100 |
10 ~ 100 |
P600×250×305 |
25.8 |
7000 |
328×130×190 |
דיוק גבוה, CNC |
M11100B |
10 ~ 100 |
P500×400×305 |
32 |
10000 |
272×135×170 |
גלגל שחיקה רחב, CNC |
MK11150B |
10 ~ 150 |
P600×500×305 |
44.71 |
10000 |
325×168×184 |
גלגל שחיקה רחב, CNC |
MK10200A |
10 ~ 200 |
P600×400×305 |
50 |
10000 |
367×159×171 |
דיוק גבוה, CNC |
M11200A |
20 ~ 200 |
P600×600×305 |
50 |
10000 |
350×185×172 |
גלגל שחיקה רחב, CNC |
MK10300 |
50 ~ 300 |
P600×500×305 |
73 |
12000 |
410×159×220 |
CNC |

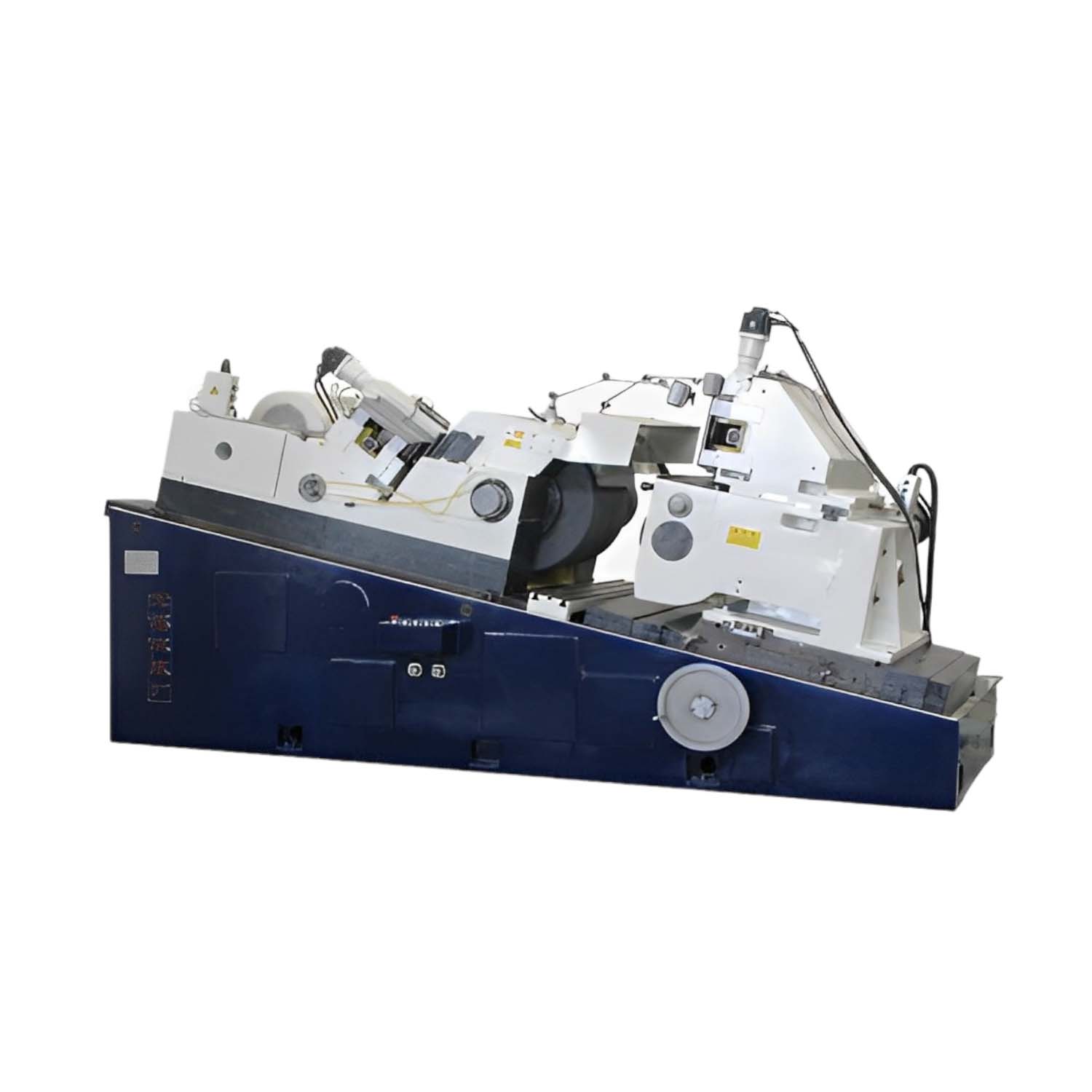

MK10400 |
50 ~ 400 |
P750×500×305 |
73 |
18000 |
445×208×200 |
CNC |
3MK6020A |
d4～20/b8～40 |
|
24.63 |
7000 |
340×158×190 |
מכונות טחינת רולר מתחדדות |
3M6020A |
d 18–40/ b25–70 |
|
36.48 |
10000 |
325×168×190 |
מכונות טחינת רולר מתחדדות |
WX-1022 |
d Φ5 /b Φ25 |
|
30 |
4500 |
280×155×185 |
מכונות טחינת רולר מחודדות |
אספקת פתרונות השחזה של קו השחזה של קווים מלאים בדיוק גבוה |
למה לבחור KULA？
בְּ KULA Precision Machinery , אנחנו יצרן מטחנה ללא מרכזי CNC בסין ומהימן ומפעל מטחנות ללא מרכזי CNC בסין, המציע OEM, ODM, ו פתרונות השחזה מותאמים אישית המותאמים לצרכים הייחודיים של העסק שלך. הצוות שלנו עובד בשיתוף פעולה הדוק איתך כדי לספק מכונות ותצורות הממטבות את הביצועים עבור היישומים הספציפיים שלך. אנו מציעים גם הזמנה באתר, תמיכה לאחר המכירה ועיבוד מדגם בהזמנה מראש כדי להבטיח שהמכונות שלך יפעלו בדיוק כמצופה.
בחר KULA עבור מכונות אמינות ודיוק גבוה ותמיכה מקיפה המתאימה לצרכי הייצור שלך.
שאלות נפוצות
1. אילו רכיבים יכולה ה-CNC Centerless Griinder לעבד?
מטחנת ה-CNC ללא מרכז היא אידיאלית לטחינת טבעות, פירים וצינורות, עם יכולות לטחינה דרך הזנה וחיתוך עמוק.
2. כיצד מערכת בקרת CNC משפרת את ביצועי המכונה?
מערכת מיצובישי Q CNC מציעה הזנת פרמטרים קלה, אבחון עצמי והתאמות מהירות כדי לייעל את דיוק השחזה ולהפחית את זמן ההשבתה.
3. איזו תמיכה לאחר המכירה מספקת KULA?
KULA מציעה הזמנה באתר, עיבוד דגימות בהזמנה מראש ותמיכה טכנית שוטפת כדי להבטיח שהמכונה שלך תפעל כמצופה.
