Tuotteen esittely
Keskitön CNC-hiomakone on suunniteltu sylinterimäisten pintojen korkean tarkkuuden hionta , ihanteellinen useille komponenteille, kuten renkaille, akseleille ja putkille. Tämä hiomakone kykenee sekä läpisyöttöön että upotushiontaan, ja se käsittelee sylinterimäisiä, porrastettuja ja kartiomaisia pyöriviä pintoja erinomaisella suorituskyvyllä sekä pienissä erissä että suuressa mittakaavassa.
Hiontahalkaisijaalue : 0,5-400 mm
Pyöreysalue : 0,001-0,006 mm
Halkaisijatoleranssi : 0,002mm - 0,008mm
Pinnan karheus : Ra0,016 - Ra0,64
Tärkeimmät ominaisuudet
Monipuoliset hiontavaihtoehdot : Kone pystyy sekä läpisyöttö- että upotushiontaan, ja se soveltuu monenlaisille työkappaleille pienistä suuriin, mikä tarjoaa erinomaisen joustavuuden erilaisissa tuotantoympäristöissä.
Solid Machine Foundation : Koneen pohja on rakennettu käyttämällä vankkaa valurakennetta, joka läpikäy toissijaisen vanhenemiskäsittelyn sisäisten jännitysten poistamiseksi. Tämä parantaa vakautta, vähentää tärinää ja parantaa hiontatehoa.
Tarkkuushiomakara : Hiomalaikkaa tukee kaksinkertainen tukirakenne, jossa on öljykalvolaakerit ja lyhyet laakeriholkit. Tämä asennus minimoi kitkaa ja tärinää, mikä mahdollistaa hiomalaikan pyörimisen tasaisesti ja tarkasti.
Edistyksellinen säätöpyörän kara : Säätöpyörän karassa on kaksoistukirakenne ja erittäin tarkat vierintälaakerit. Se toimii AC-moottorilla, jossa on portaaton nopeudensäätö, ja se tarjoaa tarkan jauhatusnopeuden hallinnan, mikä varmistaa tarkkuuden ja joustavuuden hiontatoimintojen aikana.
Servo-ohjattu hiontasyöttö : Hiomalaikan pään syöttö toimii servomoottorilla alennusmekanismin kautta, joka tarjoaa tarkat säädöt kuularuuvin avulla. Staattisten paineohjaimien käyttö varmistaa tasaisen ja herkän toiminnan, mikä parantaa yleistä hiontalaatua.
CNC-ohjausjärjestelmä : Mitsubishi Q CNC -ohjausjärjestelmällä varustettu kone tarjoaa vakaan ja luotettavan alustan toimintaan. Siinä on helppokäyttöinen käyttöliittymä prosessointiparametrien syöttämistä varten sekä itsediagnoositoiminto, joka yksinkertaistaa vianmääritystä, vähentää seisokkeja ja parantaa ylläpidon tehokkuutta.
Riippumattomat voitelu- ja hydraulijärjestelmät : Hiomakone on varustettu itsenäisillä voitelujärjestelmillä sekä hiomakaraa että kuularuuveja varten, mikä varmistaa sujuvan toiminnan ja minimoi kulumisen. Lisäksi itsenäinen hydraulijärjestelmä tukee staattisia paineohjaimia ja ylläpitää tarkan syötön hionnan aikana.
Suuri tarkkuus ja toistettavuus : Kone takaa poikkeuksellisen tarkkuuden pyöreystoleransseilla jopa 0,00004' (1,02 mikronia) ja halkaisijan resoluutiolla, joka on parempi kuin 0,00005' (1,27 mikronia). Tämä tarkkuustaso varmistaa luotettavat, toistettavat tulokset tuotantoajoilla, mikä tekee siitä ihanteellisen teollisuudelle, joka vaatii tasaista laatua ja suurta tarkkuutta.
Käyttäjäystävällinen käyttöliittymä : Intuitiivinen kosketusnäytöllinen HMI mahdollistaa koneen asetusten helpon ohjauksen ja säätämisen myös käyttäjille, joilla on vähän koulutusta. Tämä ominaisuus vähentää operaattorin laajojen toimenpiteiden tarvetta, lisää tehokkuutta ja vähentää toimintavirheitä.
Etävalvonta ja tuki : Hiomakone tarjoaa etäkäytön ja teknisen tuen, joka mahdollistaa nopean vianmäärityksen ja reaaliaikaisen avun, mikä auttaa minimoimaan koneen seisokkeja ja optimoimaan toiminnan tehokkuuden.
Tekniset tiedot
Koneen malli |
Hiottava halkaisija (mm) |
Hiomalaikan tiedot (mm) |
Kokonaisteho (k W ） |
Paino (kg) |
Kokonaismitat (cm) |
Huomautus |
M1020A |
0,5-20/3-20 |
P300×100×127 |
5.3 |
1900 |
175×129×135 |
|
MG1020 |
0,5-20/3-20 |
PSA300×100×127 |
5.57 |
2000 |
180×215×135 |
Korkea tarkkuus |
MT1040A |
2～40/7～40 |
PSA350×125×127 |
8.83 |
2000 |
155×130×140 |
Läpisyöttö / upotushionta |
MM1040S |
1～40/2～40 |
PSA350×125×127 |
10.23 |
2000 |
155×130×140 |
Yksiakselinen tarkkuus CNC |
M1050A |
5～50/7～50 |
P400×150×203 |
13.78 |
2800 |
192×168×147 |
Läpisyöttö / upotushionta |
M1150A-CNC |
5-50 |
P450×200×228,6 |
15 |
3000 |
192×168×147 |
Kolmiakselinen CNC |
MK1050B |
5-50 |
P600×200×305 |
30 |
4500 |
280x155x185 |
Kolmiakselinen CNC, linjakisko |
MGT1050 |
2～50 |
P450×150×250 |
11.59 |
5000 |
220×119×164 |
Erittäin tarkka läpisyöttöhionta |
M1080D |
5～80 |
P500×150×305 |
11.68 |
3500 |
195×158×148 |
|
MK1180 |
5～80 |
P600×300×305 |
35 |
4500 |
280x155x185 |
Kolmiakselinen CNC, kaksinkertainen tuki |
M10100 |
10-100 |
P500×200×305 |
20.16 |
5000 |
267×150×161 |
Upotushionta erikoistilauksesta |
MK10100 |
10-100 |
P600×250×305 |
25.8 |
7000 |
328×130×190 |
Korkea tarkkuus, CNC |
M11100B |
10-100 |
P500×400×305 |
32 |
10000 |
272×135×170 |
Leveä hiomalaikka, CNC |
MK11150B |
10-150 |
P600×500×305 |
44.71 |
10000 |
325×168×184 |
Leveä hiomalaikka, CNC |
MK10200A |
10-200 |
P600×400×305 |
50 |
10000 |
367×159×171 |
Korkea tarkkuus, CNC |
M11200A |
20-200 |
P600×600×305 |
50 |
10000 |
350×185×172 |
Leveä hiomalaikka, CNC |
MK10300 |
50-300 |
P600×500×305 |
73 |
12000 |
410×159×220 |
CNC |

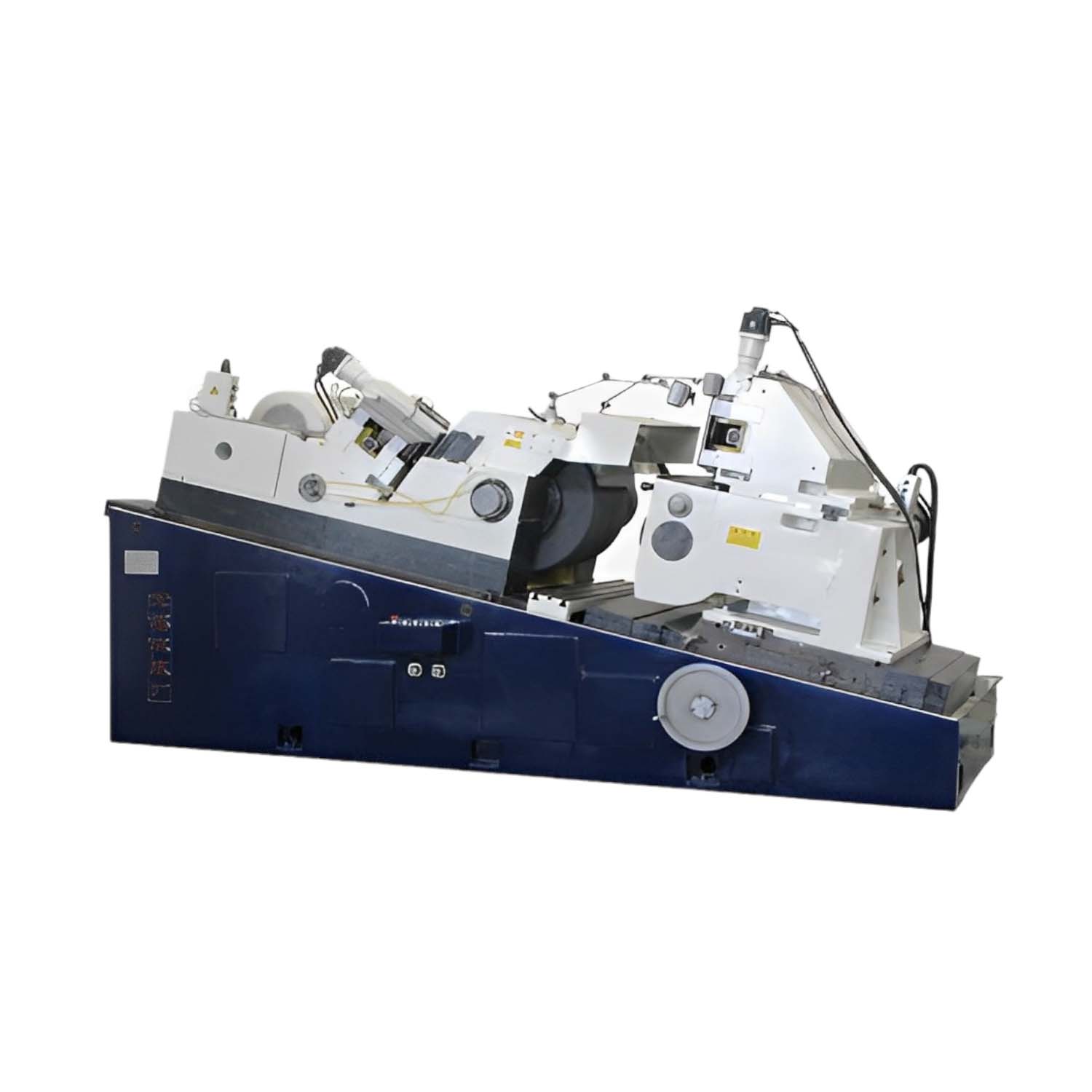

MK10400 |
50-400 |
P750×500×305 |
73 |
18000 |
445×208×200 |
CNC |
3MK6020A |
d4～20/b8～40 |
|
24.63 |
7000 |
340×158×190 |
Kartiotelahiomakoneet |
3M6020A |
d 18～40/ b25～70 |
|
36.48 |
10000 |
325×168×190 |
Kartiotelahiomakoneet |
WX-1022 |
d Φ5 /b Φ25 |
|
30 |
4500 |
280×155×185 |
Kartiotelahiomakoneet |
Tarjoaa erittäin tarkkoja kartio- ja kartiotelan täydellisiä linjahiontaratkaisuja |
Miksi valita KULA?
klo KULA Precision Machinery , olemme luotettava Kiinan CNC-keskittömän hiomakoneen valmistaja ja Kiinan CNC-keskittömän hiomakoneen tehdas, joka tarjoaa OEM-, ODM- ja räätälöityjä hiontaratkaisuja, jotka on räätälöity yrityksesi ainutlaatuisiin tarpeisiin. Tiimimme tekee tiivistä yhteistyötä kanssasi tarjotakseen koneita ja kokoonpanoja, jotka optimoivat suorituskyvyn tiettyihin sovelluksiisi. Tarjoamme myös paikan päällä tapahtuvaa käyttöönottoa, myynnin jälkeistä tukea ja ennakkotilausnäytetyöstöä varmistaaksemme, että koneesi toimivat täsmälleen odotetulla tavalla.
Valitse KULA, jos haluat luotettavia, erittäin tarkkoja koneita ja kattavaa tukea, joka mukautuu tuotantotarpeisiisi.
FAQ
1. Mitä komponentteja CNC-keskitön hiomakone voi käsitellä?
CNC-keskitön hiomakone on ihanteellinen renkaiden, akselien ja putkien hiontaan, ja se soveltuu sekä läpisyöttö- että uppohiontaan.
2. Miten CNC-ohjausjärjestelmä parantaa koneen suorituskykyä?
Mitsubishi Q CNC -järjestelmä tarjoaa helpon parametrien syöttämisen, itsediagnoosin ja nopeat säädöt hiontatarkkuuden optimoimiseksi ja seisokkien vähentämiseksi.
3. Mitä myynnin jälkeistä tukea KULA tarjoaa?
KULA tarjoaa paikan päällä tapahtuvan käyttöönoton, ennakkotilauksen näytekoneistuksen ja jatkuvan teknisen tuen varmistaakseen, että koneesi toimii odotetulla tavalla.
