Hvordan udfører en CNC-slibemaskine præcise bearbejdningsoperationer?

I en verden af ​​moderne fremstilling er opnåelse af præcision på mikronniveau og ensartet overfladekvalitet et krav, der ikke kan forhandles - især i industrier som rumfart, bilindustrien, medicinsk udstyr og værktøjsfremstilling. I hjertet af disse krævende præcisionsbearbejdningsopgaver ligger et af de mest avancerede værktøjsmaskiner til rådighed: CNC Compound Grinding Machine. Denne teknologi, der ofte blot kaldes en CNC Compound Grinder, kombinerer banebrydende computer numerisk kontrol med komplekse slibeprocesser for at levere uovertruffen nøjagtighed, repeterbarhed og produktivitet.

Denne omfattende guide vil udforske, hvordan en CNC-slibemaskine fungerer, hvad der gør den unik, og hvorfor den er uundværlig i nutidens meget konkurrenceprægede produktionslandskab. Vi vil nedbryde dens struktur, operationelle principper, datadrevne ydeevnemålinger, sammenligninger med andre slibeteknologier og de seneste trends, der former dens udvikling.

Hvad er en CNC-sammensat slibemaskine?

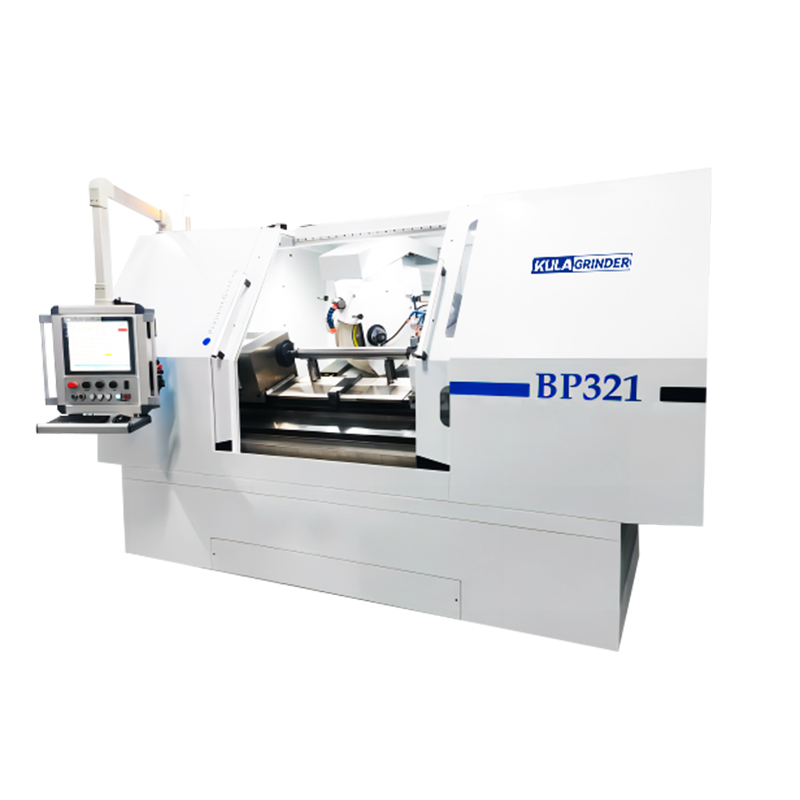

EN CNC Compound Grinding Machine er en type avanceret slibesystem, der inkorporerer computer numerisk kontrol til at udføre slibeprocesser med høj præcision, kompleks bevægelseskontrol og repeterbarhed. I modsætning til grundlæggende manuelle slibemaskiner kombinerer den flere slibeoperationer - såsom ekstern, intern og overfladeslibning - i én integreret opsætning, alt styret af CNC-programmer.

I bund og grund automatiserer denne maskine indviklede slibende bearbejdningsopgaver, så de kan udføres konsekvent, præcist og med minimal menneskelig indgriben. Moderne CNC Compound Grinder-modeller udnytter multi-akse bevægelseskontrol, adaptive feedback-systemer og højhastighedsspindler til at håndtere komplekse geometrier og snævre tolerancer på tværs af forskellige materialer.

Kernekomponenter i en CNC-slibemaskine

1. CNC kontrolenhed

CNC -systemet - ofte udstyret med industrielle kontroller såsom FANUC, Siemens eller Mitsubishi - er hjernen i CNC Compound Grinding Machine. Den fortolker programinstruktioner (typisk G-kode eller M-kode) for præcist at orkestrere bevægelsen af ​​akser, fremføringshastigheder og slibeskivehastigheder.

2. Slibehoved(er) og hjul

En sammensat slibemaskine kan have flere slibehoveder til at udføre forskellige opgaver såsom overfladeslibning, intern og ekstern slibning. Hvert hoved drejer en slibeskive lavet af slibende materialer (f.eks. aluminiumoxid eller CBN), der fjerner materiale fra emnet med kontrolleret præcision.

3. Arbejdsholdinventar

Præcisionsbearbejdning kræver sikker og nøjagtig positionering af emnet. Fixturer, spændepatroner, centre eller drejeborde sikrer, at delen forbliver stabil under hele operationen.

4. Multi-Axis Motion System

I modsætning til simple slibemaskiner har CNC-sammensatte slibemaskiner ofte multiaksefunktioner - typisk mindst X- og Z-akser, og ofte yderligere vippe- eller rotationsakser i avancerede modeller. Dette gør det muligt for maskinen at håndtere komplekse delegeometrier med sømløs bevægelseskontrol.

5. Kølevæske og filtreringssystemer

Effektiv tilførsel af kølevæske reducerer termisk forvrængning og forbedrer overfladekvaliteten. Filtreringssystemer holder gylle og affald ude af slibezonen, forlænger hjulets levetid og bevarer præcisionen.

Sådan fungerer CNC-sammensatte slibemaskiner

Den præcise bearbejdning udført af en CNC-slibemaskine er ikke tilfældig - den følger en programmeret sekvens af trin, der maksimerer nøjagtighed og konsistens. Her er en typisk arbejdsgang:

Trin 1: CAD/CAM-programmering

En CAD-model af delen oversættes til et CNC-program ved hjælp af CAM-software. Dette program definerer værktøjsbaner, hastigheder, fremføringer og slibesekvenser.

Trin 2: Indlæsning af emne

Delen monteres i en armatur eller holdes mellem centre. For meget præcise operationer kan selv små forskydninger føre til fejl.

Trin 3: Slibeskiveforbinding

Før skæringen begynder, er slibeskiven klædt på for at genoprette sin profil og sikre, at den skærer nøjagtigt. Denne proces er afgørende for konsistente resultater.

Trin 4: Udførelse af slibecyklus

Under CNC-automatisering udfører maskinen programmet: slibeskiver bevæger sig langs programmerede akser for at fjerne materiale med mikron-niveau præcision fra emnet. Flere slibehoveder kan arbejde sekventielt eller samtidigt afhængigt af delens geometri.

Trin 5: Igangværende overvågning

Avancerede maskiner overvåger parametre som hjulslid, spindelbelastning og aksespil, og tilpasser processen for at opretholde tolerance og overfladefinishkvalitet.

Trin 6: Inspektion og efterbehandling

Efter slibning inspiceres delene ofte ved hjælp af sondering i maskinen eller eksterne målesystemer for at verificere dimensionsoverensstemmelse før udgående inspektion.

Nøglefunktioner i CNC-sammensatte slibemaskiner

EN CNC Compound Grinder leverer flere forskellige egenskaber, der gør den til en hjørnesten i præcisionsfremstilling. Nedenfor er en sammenligningstabel, der illustrerer disse muligheder i forhold til traditionel slibning:

Denne sammenligning viser, hvordan moderne CNC Compound Grinder-teknologi markant forbedrer præcision og produktivitet i forhold til konventionelle manuelle slibemetoder.

Præcision og nøjagtighed — hvordan det opnås

Den ekstraordinære præcision af en CNC Compound Slibemaskine kommer fra en kombination af mekaniske og elektroniske innovationer:

Kontrol på mikronniveau gennem CNC-programmering

CNC-styringssystemet styrer præcist bevægelsen af ​​akser og slibeskivens indgreb, ofte ned til mikrometer. Dette resulterer i ensartet dimensionel nøjagtighed på tværs af store partier.

Stiv maskinkonstruktion

En robust maskinramme og præcisionsføringer minimerer vibrationer og afvigelser, hvilket bidrager til gentagelige resultater og overfladefinishkvalitet.

Adaptiv foderkontrol

Nogle maskiner kan justere fremføringshastigheder i realtid baseret på feedback fra sensorer, der overvåger hjulslid eller kraft, og opretholder konsistente skæreforhold.

Præcisions hjuldressing

Regelmæssig hjulbehandling sikrer, at den slibende overflade forbliver skarp og ægte, hvilket er afgørende for at opnå ensartet overfladefinish og tolerancekontrol.

Typer af slibeoperationer, der er omfattet af CNC-sammensatte slibemaskiner

Alsidigheden af ​​en CNC sammensat slibemaskine betyder, at den kan udføre flere slibeoperationer, ofte i en enkelt opsætning:

Overfladeslibning

Anvendes til flade eller konturerede overflader, hvor præcision i planhed og parallelitet er påkrævet.

Cylindrisk slibning (OD/ID)

Slibning af både udvendige og indvendige cylindriske overflader. CNC-kompoundslibere håndterer ofte OD- og ID-slibning uden at skifte maskine.

Centerløs slibning

Denne operation holder emnet mellem to hjul og er ideel til cylindriske dele med stort volumen.

Komplekse fleraksede profiler

Avancerede CNC-sammensatte slibemaskiner med ekstra akser (f.eks. 5-akse maskiner) kan slibe komplekse konturer, tilspidsninger og 3D-profiler med minimale opsætningsændringer.

Industrier og applikationer

Præcisionsbearbejdningsegenskaberne i CNC Compound slibemaskiner gør dem uundværlige i adskillige sektorer. Her er nogle vigtige applikationer:

Luftfart: Præcisionsslibning af turbineblade, komponenter til landingsstel og dele med snævre tolerancer, der bruges i flysystemer.
Automotive: Slibning af krumtapaksler, knastaksler og præcisionslejer, hvor nøjagtighed påvirker ydeevne og levetid.
Medicinsk udstyr: Kirurgiske værktøjer, implantater og komponenter, der kræver overfladefinish af høj kvalitet og snævre tolerancer.
Værktøj og matrice: Højpræcisionsforme, skæreværktøjer og tilpassede armaturer.
Forskning og udvikling: Prototyping og specialiserede dele, hvor komplekse geometrier og overlegne finish er afgørende.

CNC sammensat slibemaskine vs andre slibesystemer

For bedre at forstå, hvorfor CNC Compound Grinders foretrækkes til præcisionsoperationer, skal du sammenligne dem med andre bearbejdningsteknologier:

Denne sammenligning fremhæver fordelene ved sofistikerede CNC-systemer til moderne produktionskrav.

Seneste trends inden for CNC Compound Grinding Technology

1. Smart feedback og forudsigelig vedligeholdelse

Moderne platforme inkorporerer sensordata og analyser for at forudsige hjulslid og maskinsundhed – hvilket reducerer nedetid og forbedrer ensartetheden.

2. AI-assisteret CNC-programmering

Maskinlæringsværktøjer integreres for at optimere slibeparametre automatisk, reducere cyklustider og forbedre delens kvalitet.

3. Fleraksede slibeløsninger

Systemer med 5-akset og højere akseantal muliggør slibning af komplekse friformede overflader uden flere opsætninger.

4. Avancerede slibeteknologier

Højtydende slibeskiver med CBN- eller diamantpartikler øger holdbarheden og overfladekvaliteten.

5. Industri 4.0 Integration

Forbedret tilslutning og overvågning i realtid muliggør fjerndiagnostik og procesvisualisering – hvilket forbedrer oppetid og sporbarhed.

Datadrevne præstationsmålinger

Forståelse af ydeevnemålinger hjælper med at evaluere virkningen af ​​CNC Compound Grinders i produktionsmiljøer. Nedenfor er en generel oversigt over typiske output-metrics:

Disse figurer illustrerer, hvordan CNC-sammensatte slibemaskiner leverer målbare kvalitetsfordele i forhold til mindre avancerede metoder.

Ofte stillede spørgsmål om CNC-sammensatte slibemaskiner

1. Hvad adskiller en CNC sammensat slibemaskine fra en standard CNC slibemaskine?

Udtrykket compound fremhæver evnen til at håndtere flere slibeoperationer (f.eks. overflade, intern, ekstern) inden for samme maskine - ofte med automatiserede overgange og multi-akse bevægelseskontrol.

2. Kan en CNC Compound Grinder håndtere både indvendige og udvendige overflader?

Ja, moderne sammensatte slibemaskiner er programmeret til at slibe både indvendige og udvendige overflader sekventielt inden for én opsætning, hvilket forbedrer effektiviteten.

3. Hvor vigtigt er hjulbeklædning i CNC-slibeoperationer?

Hjulafdækning er essentiel - det genopretter hjulprofilen og slibende skarphed, hvilket sikrer ensartet nøjagtighed og overfladefinish under hele løb.

4. Er CNC-sammensatte slibemaskiner velegnede til produktion af store mængder?

Absolut – deres automatisering, gentagelige præcision og høje gennemløb gør dem ideelle til applikationer med store mængder med snævre tolerancer.

5. Hvilke materialer kan bearbejdes på en CNC Compound Grinder?

Disse maskiner kan håndtere metaller, keramik og hårde legeringer - med specialiserede hjul - hvilket gør dem alsidige i præcisionsfremstilling.
