Co když jedna malá dírka zničí celou sestavu stroje? A Bruska na otvory zabraňuje tomuto tichému riziku selhání. Chrání přesnost tam, kde každý mikron definuje výkon.
Tento článek vysvětluje, co bruska Bore skutečně řeší. Objasňuje, proč v moderní výrobě záleží na přesnosti vnitřního průměru. Ukazuje, jak se liší od tradičních metod vnitřního obrábění.
V tomto článku pochopíte, jak dosahuje extrémní přesnosti. Dozvíte se jeho roli v úspěchu přesného strojírenství. Uvidíte, kdy CNC vnitřní bruska dodá maximální hodnotu.
Klíčové věci
Zajišťuje vnitřní přesnost na úrovni mikronů a stabilní geometrii pro přesné součásti.
Zlepšuje kvalitu povrchu a snižuje tření v rotačních systémech.
Minimalizuje rizika selhání v automobilovém, leteckém a lékařském sektoru.
Podporuje velkoobjemovou výrobu prostřednictvím CNC automatizace a inteligentního řízení.
Umožňuje chytřejší investice díky konzistentní kvalitě a spolehlivosti procesů.
Definování vyvrtávací brusky a jejího základního účelu
Co vlastně dělá vrtací bruska v přesném strojírenství
Bruska na vrtání zjemňuje vnitřní průměry s přesností na mikroúrovni. Tvaruje vnitřní povrchy při zachování strukturální integrity. Zaručuje kulatost a přímost. Spoléháme na něj při vysoce přesných montážích.
Jak vrtací bruska dosahuje vnitřní přesnosti na úrovni mikronů
Využívá vysokorychlostní brusné kotouče otáčející se uvnitř vývrtu. Řízený axiální pohyb odebírá materiál rovnoměrně. Vnitřní CNC bruska sleduje dráhu posuvu a rychlost. Udržuje stabilitu tolerance.
Typické obrobky vyžadující přesnost brusky
Vnitřní kroužky ložisek
Převodové pouzdra
Hydraulické válce
Náboje ozubených kol
Přesná pouzdra ventilů
Tyto díly vyžadují stabilní vnitřní geometrii.
Bruska na vyvrtávání vs. Vnitřní obrábění — Funkční rozdíly
Vnitřní vyvrtávání řezá rychle, ale často obětuje přesnost a integritu povrchu. Broušení otvorů se zaměřuje na konečnou úpravu odstraněním minimálních vrstev materiálu za kontrolovaných podmínek. Poskytuje těsnější toleranci a vynikající kvalitu povrchu, vytváří dokonale hladké vnitřní stěny, které zlepšují usazení součástí a odolnost. Toto zdokonalení snižuje tření, omezuje vibrace a zlepšuje celkový výkon u přesných sestav, jako jsou ložiska, hydraulické systémy a součásti převodovky.
Proč kontrola vnitřní tolerance vyžaduje specializované zařízení na broušení otvorů
Přesné systémy vyžadují přísné tolerance pro udržení strukturální stability a spolehlivého provozu. I odchylka 0,01 mm narušuje výkon tím, že způsobuje nevyváženost, nadměrné vibrace a nerovnoměrné rozložení zátěže. Broušení otvorů zajišťuje konzistenci tím, že udržuje přesnou vnitřní geometrii během celého procesu obrábění. Tato přesnost zlepšuje životnost součástí, snižuje mechanické namáhání a zaručuje hladkou interakci mezi pohyblivými částmi ve vysoce výkonných průmyslových prostředích.
Role CNC řízení ve výkonu moderních vrtacích brusek
CNC systémy automatizují pohyb s přesným digitálním řízením a zpětnou vazbou v reálném čase. Snižují závislost obsluhy tím, že minimalizují manuální seřizování a lidské chyby během složitých operací broušení. Zlepšují sledování kvality a sledovatelnost prostřednictvím podrobného zaznamenávání výrobních dat a monitorování procesů. Tato automatizace zajišťuje konzistentní výstup, podporuje velkoobjemovou výrobu a zjednodušuje dodržování přísných průmyslových standardů kvality v prostředích přesného strojírenství.
Tabulka 1: Přesná porovnávací
| metoda |
Rozsah přesnosti |
Kvalita povrchu |
| Vrtání broušení |
±0,001 mm |
Vynikající |
| Honování |
±0,01 mm |
Dobrý |
| Vnitřní nuda |
±0,05 mm |
Mírný |
CNC systémy vnitřní brusky poskytují lepší opakovatelnost pro sériovou výrobu.
Jak funguje vrtací bruska krok za krokem
Vysvětlení mechaniky vnitřního broušení
Obrobek je bezpečně uchycen na otočném sklíčidle, aby bylo zajištěno stabilní umístění a dokonalé vyrovnání během celého cyklu broušení. Kolo vstupuje do vývrtu a vytváří kontrolovaný kontakt s vnitřním povrchem. Postupně se mele, dokud velikostní cíle nesplňují přesné specifikace. Tento stabilní proces zlepšuje rozměrovou přesnost, zlepšuje hladkost povrchu a zaručuje konzistentní vnitřní geometrii pro vysoce přesné mechanické součásti.
Interakce mezi rotací vřetena a kvalitou povrchu vrtání
Vyšší otáčky vřetena zlepšují povrchovou úpravu tím, že brusnému kotouči umožňují hladší a rovnoměrnější řezání po vnitřním povrchu. Stabilní rotace omezuje chvění a vibrace, což přímo chrání integritu povrchu a rozměrovou přesnost. Tato stabilita zabraňuje nepravidelným stopám, snižuje hluk a zajišťuje konzistentní geometrii vrtání, zejména u přesných součástí, kde hladkost a vyváženost přímo ovlivňují výkon a provozní životnost.
Důležitost rychlosti posuvu a stability kontaktu
Vyvážený posuv zabraňuje popálení povrchu řízením síly a rychlosti použité během procesu broušení. Stabilní kontakt zajišťuje rovnoměrný úběr materiálu po celém povrchu vývrtu a eliminuje nerovnoměrné tlakové body. Tato rovnováha chrání obrobek před tepelným poškozením, udržuje hladkou texturu a zaručuje stálou rozměrovou přesnost. Zlepšuje také celkovou stabilitu obrábění ve vysoce přesných výrobních prostředích.
Role chladicí kapaliny a regulace teploty při broušení vývrtů
Chladicí kapalina snižuje teplo tím, že absorbuje a rozptyluje přebytečnou tepelnou energii generovanou během procesu broušení. Chrání strukturu materiálu tím, že zabraňuje mikrotrhlinám, povrchovému tvrdnutí a tvorbě vnitřního pnutí. Zabraňuje deformaci tím, že udržuje stabilní teplotní podmínky během obrábění. Toto řízené chlazení zajišťuje stálou rozměrovou přesnost, zachovává mechanické vlastnosti a prodlužuje životnost přesných součástí v náročných průmyslových aplikacích.
Tabulka 2: Faktory řízení procesu
| Parametr |
Vliv na kvalitu |
| Rychlost vřetena |
Hladkost povrchu |
| Rychlost podávání |
Rozměrová přesnost |
| Průtok chladicí kapaliny |
Tepelná stabilita |
| Zrnitost kol |
Konzistence dokončení |
Klíčové komponenty, které definují výkon brusky

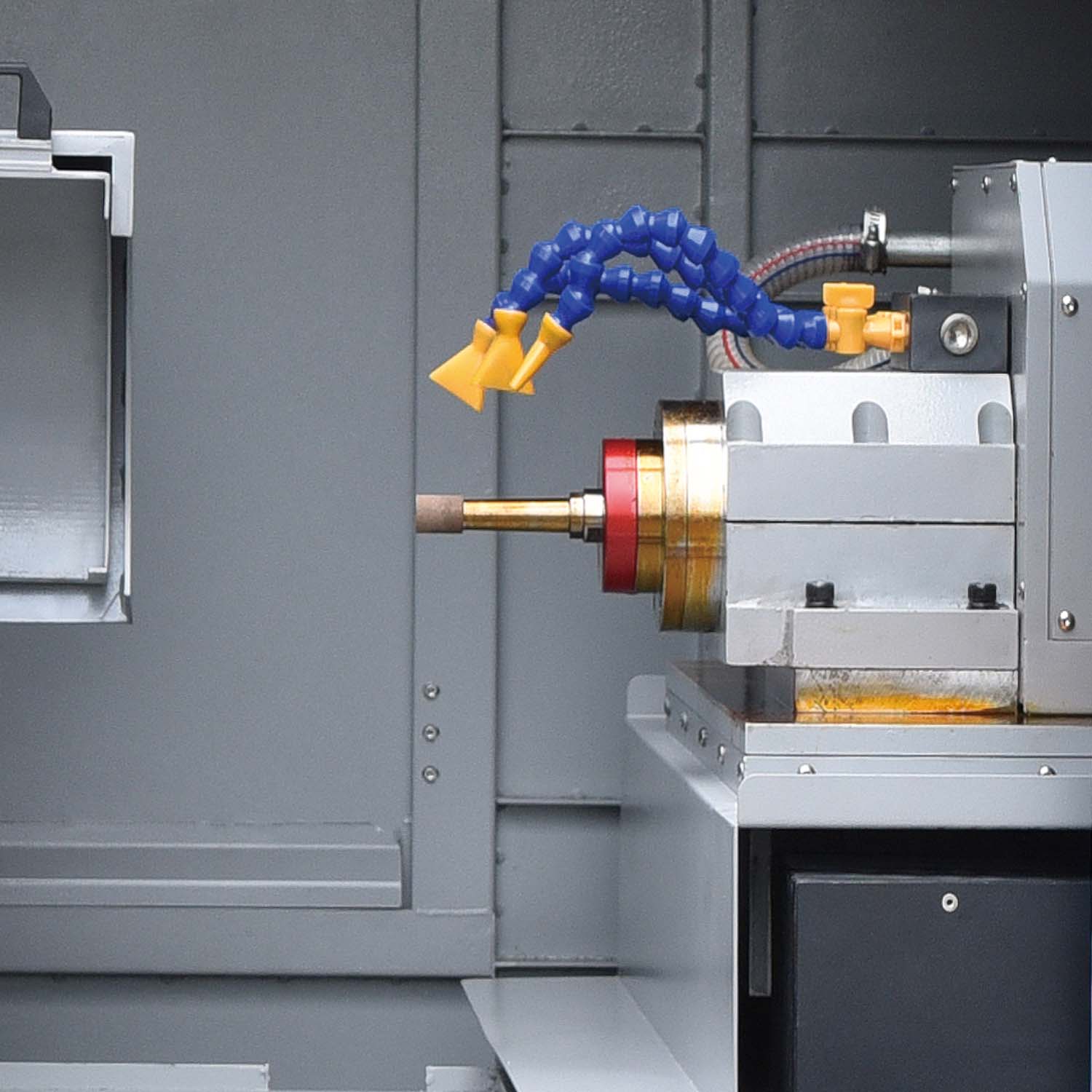

Konstrukce vysokorychlostního vnitřního brusného vřetena
Přesnost vřetena ovlivňuje vyvážení kotouče tím, že udržuje stálou rotační stabilitu během celého cyklu broušení. Určuje kvalitu povrchové úpravy a životnost nástroje snížením vibrací, minimalizací nerovnoměrného opotřebení a zachováním integrity brusného kotouče. Vysoce přesná vřetena zajišťují hladší povrchovou strukturu, přísnější kontrolu tolerance a spolehlivou přesnost obrábění. Tato přesnost přímo podporuje dlouhodobý výkon zařízení a snižuje frekvenci údržby ve vysoce náročných průmyslových provozech.
Systémy upnutí a centrování pro přesnost vrtání
Svorky zajišťují vyrovnání tím, že pevně drží obrobek v jeho správné poloze během celého cyklu broušení. Zabraňují excentricitě a nerovným povrchům tím, že stabilizují součást proti pohybu, vibracím nebo vychýlení. Toto přesné umístění zajišťuje rovnoměrný úběr materiálu, zlepšuje konzistenci povrchové úpravy a zachovává přesnou geometrii vrtání. Spolehlivé upnutí také snižuje riziko přepracování a zvyšuje celkovou efektivitu obrábění v přesných aplikacích.
Přesná ložiska a mechanismy kontroly vibrací
Valivá ložiska snižují oscilaci nástroje tím, že minimalizují rotační odpor a mechanické tření při vysokorychlostním broušení. Stabilizují brusný pohyb a zajišťují hladký a kontrolovaný pohyb kotouče proti povrchu otvoru. Tato stabilita chrání kvalitu povrchu, udržuje úzké tolerance a zabraňuje chvění. Spolehlivá ložiska také prodlužují životnost zařízení, snižují četnost údržby a zlepšují celkovou přesnost obrábění v náročných průmyslových prostředích.
Řídicí systémy a monitorovací senzory v CNC vrtání
Inteligentní senzory detekují odchylky nepřetržitým sledováním rozměrové přesnosti, úrovně vibrací a polohy nástroje během procesu broušení. Nastavují se automaticky překalibrováním rychlostí posuvu, rychlosti vřetena nebo tlaku nástroje v reálném čase. Tato inteligentní odezva zabraňuje defektům, udržuje stálou kvalitu povrchu a zajišťuje stabilní výstup. Také zlepšuje spolehlivost procesu a podporuje přesné řízení ve vysoce výkonných obráběcích prostředích.
Tabulka 3: Vliv na výkon komponenty
| komponenty |
Role výkonu |
| Vřeteno |
Rotační stabilita |
| Chucku |
Ovládání zarovnání |
| CNC ovladač |
Přesnost pohybu |
| Senzory |
Detekce chyb |
Aplikace vrtacích brusek napříč průmyslovými odvětvími
Výroba ložisek a pouzder
Hladké vnitřní povrchy snižují opotřebení tím, že minimalizují tření mezi pohyblivými součástmi během nepřetržitého provozu. Zlepšují rotační účinnost tím, že umožňují části volně se otáčet a udržovat stabilní pohyb při zatížení. Tato zvýšená hladkost snižuje spotřebu energie, omezuje tvorbu tepla a prodlužuje životnost součástí. Podporuje také spolehlivý výkon v přesných systémech, jako jsou ložiska, motory a vysokorychlostní převodovky.
Automobilové hnací ústrojí a převodové systémy
Přesné vývrty podporují přenos kroutícího momentu udržováním dokonalého vyrovnání mezi propojenými mechanickými prvky. Zlepšují záběr ozubených kol tím, že umožňují hladký a stabilní kontakt mezi zuby ozubených kol během otáčení. Tato přesnost snižuje prokluz, minimalizuje mechanické namáhání a zabraňuje předčasnému opotřebení. Také zlepšuje účinnost přenosu energie, zajišťuje konzistentní výkon a zvyšuje celkovou životnost přenosových systémů pracujících při vysokém zatížení a vysokých rychlostech.
Letecké konstrukční součásti
Extrémní tolerance zajišťuje bezpečnost letu zachováním přesných vnitřních rozměrů, které zabraňují nevyváženosti a strukturální nestabilitě. Broušení otvorů zaručuje konzistenci tím, že poskytuje jednotnou geometrii napříč všemi důležitými součástmi leteckého průmyslu. Tato přesnost snižuje riziko mechanického selhání, zlepšuje rozložení zátěže a udržuje stabilní provoz za extrémních tlakových a teplotních podmínek. Podporuje spolehlivý výkon a chrání letecké systémy během vysokorychlostních a dlouhodobých letů.
Přesné díly lékařských zařízení
Implantáty spoléhají na přesnou geometrii, aby fungovaly bezpečně uvnitř lidského těla, aniž by způsobovaly podráždění nebo mechanické selhání. Broušení vývrtů zajišťuje výkon biokompatibility vytvořením hladkých, přesně kontrolovaných vnitřních povrchů, které podporují stabilní integraci s okolní tkání.
Regulační normy vyžadují zaznamenanou validaci tolerance u zdravotnických komponent, aby byla zaručena bezpečnost a opakovatelnost. Tato dokumentace prokazuje shodu, podporuje audity kvality a zajišťuje, že každý implantát splňuje přísné požadavky na lékařskou spolehlivost po celou dobu své provozní životnosti.
Bruska na vrtání vs jiné technologie broušení
Broušení otvorů vs. válcové broušení
Broušení otvorů slouží vnitřním povrchům zušlechťováním vnitřního průměru válcových součástí s extrémní přesností a hladkostí. Válcové broušení se zaměřuje na vnější geometrii, tvarování vnějších ploch pro rozměrovou přesnost a povrchovou úpravu. Zatímco oba procesy zlepšují kvalitu součástí, broušení otvorů se specializuje na vnitřní stabilitu výkonu, což zajišťuje optimální přizpůsobení, snížené tření a delší životnost v přesných mechanických systémech.
Procesy vrtání vs honování
Broušení řídí velikost přesným odebíráním materiálu pro dosažení přesných rozměrových cílů a konzistentní geometrie vývrtu. Honování zlepšuje texturu zjemněním povrchové úpravy a vyhlazením mikroskopických nerovností. Broušení nabízí přesnější kontrolu nad tolerancemi a zajišťuje vynikající přesnost a opakovatelnost. Tato úroveň přesnosti podporuje optimální lícování součástí, snižuje mechanické namáhání a zvyšuje provozní spolehlivost ve vysoce výkonných výrobních prostředích, kde je nezbytná přísná rozměrová stabilita.
Výhody oproti konvenčnímu vnitřnímu obrábění
Broušení snižuje vychýlení nástroje tím, že udržuje stabilní kontakt mezi brusným kotoučem a obrobkem během provozu. Poskytuje vynikající konzistenci tím, že zajišťuje rovnoměrné rozložení tlaku a předvídatelný odběr materiálu. Tato stabilita zachovává rozměrovou přesnost, zabraňuje vzniku nepravidelných povrchových stop a zlepšuje opakovatelnost napříč výrobními cykly. Výsledkem je zlepšená spolehlivost součástí, snížená rychlost přepracování a vyšší celková efektivita obrábění v prostředích přesné výroby.
Tam, kde vrtání poskytuje měřitelnou nadřazenost
Zazáří v precizně kritických prostředích, kde i ta nejmenší odchylka ovlivňuje výkon a bezpečnost. Podporuje výrobu s mikrotolerancí udržováním přesné kontroly rozměrů a konzistentní kvality povrchu během složitých obráběcích cyklů. Tato spolehlivost umožňuje výrobcům plnit přísné technické normy, zlepšovat opakovatelnost a vyrábět vysoce přesné součásti pro letectví, lékařství a pokročilé průmyslové aplikace vyžadující bezchybnou vnitřní geometrii.
Výběr správné brusky pro váš provoz
Přizpůsobení typu brusky na vrtání geometrii obrobku
Složité vývrty vyžadují adaptivní řízení vřetena, aby se zachovalo přesné vyrovnání a konzistentní tlak v nepravidelných vnitřních geometriích. Tato přizpůsobivost umožňuje systému dynamicky se přizpůsobovat během provozu, což zajišťuje rovnoměrný úběr materiálu a stabilní kvalitu povrchu. Velké průměry vyžadují pevné rámy, aby se zabránilo strukturálnímu ohýbání a vibracím. Silná tuhost stroje zachovává rozměrovou přesnost, zvyšuje provozní stabilitu a podporuje spolehlivý výkon ve vysoce zatížených a rozsáhlých aplikacích s přesným broušením.
Klíčové specifikace, které ovlivňují přesné výsledky
Kritéria výběru CNC vs ruční brusky
Ruční stroje vyhovují omezeným sériím tím, že nabízejí flexibilitu a nižší počáteční investice pro malé nebo zakázkové výrobní série. Umožňují operátorům přímou kontrolu, což prospívá specializovaným nebo maloobjemovým úkolům. Vnitřní CNC bruska podporuje hromadný výstup automatizací přesného řízení, umožňuje vysokorychlostní konzistenci a udržuje přísné úrovně tolerance. Tato automatizace zvyšuje produktivitu, snižuje chybovost a zajišťuje stabilní kvalitu ve velkých objemech výroby v prostředí průmyslové výroby.
Úvahy o ceně a výkonu pro kupující
Počáteční náklady se ve fázi počáteční investice zdají vysoké, zejména u pokročilých brusných systémů s CNC automatizací a přesnými ovládacími prvky. Provozní úspory však zlepšují návratnost investic snížením zmetkovitosti, minimalizací prostojů a snížením dlouhodobých nákladů na údržbu. Zvýšená efektivita výroby a konzistentní kvalita výstupu dále kompenzují počáteční náklady a poskytují udržitelné finanční výhody a vyšší ziskovost po celou dobu životnosti zařízení.
Společné výzvy a optimalizace v operacích vrtání
Zabraňuje chvění a vibracím během broušení
Vyvážené kotouče snižují nestabilitu povrchu udržováním hladkého a rovnoměrného otáčení během celého procesu broušení. Správná kalibrace zlepšuje ovládání jemným doladěním rychlosti vřetena, rychlosti posuvu a vyvážení tlaku tak, aby odpovídaly specifickým požadavkům obrobku. Toto přesné nastavení minimalizuje vibrace, zabraňuje chvění a zajišťuje konzistentní úběr materiálu. V důsledku toho se zlepšuje kvalita povrchu, rozměrová přesnost zůstává stabilní a celková efektivita obrábění se zvyšuje v prostředí přesné výroby.
Zachování konzistentní povrchové úpravy
Orovnávání kotoučů obnovuje účinnost řezání přetvářením brusného povrchu a vystavením čerstvých brusných zrn pro konzistentní úběr materiálu. Správné parametry stabilizují povrchovou úpravu vyvážením otáček vřetena, rychlosti posuvu a tlaku během provozu. Tato kombinace snižuje povrchové vady, zabraňuje zasklení a zachovává předvídatelnou kvalitu textury. Také zlepšuje rozměrovou přesnost, prodlužuje životnost kotouče a podporuje spolehlivý výkon v prostředí s vysokou přesností obrábění.
Strategie výběru kola a oblékání
Jemné zrno vyhovuje precizní práci tím, že vytváří hladké povrchy a přesnou kontrolu rozměrů na jemných vnitřních površích. Umožňuje postupné odstraňování materiálu a zajišťuje konzistentní texturu při vysoce přesných aplikacích. Hrubé zrno vyhovuje hrubému tvarování tím, že rychle odstraňuje větší objemy materiálu během počátečních fází obrábění. Tento přístup urychluje tvarování, připravuje povrchy pro konečnou úpravu a zlepšuje celkovou efektivitu výroby v náročných průmyslových prostředích broušení.
Stabilita procesu a techniky zajišťování kvality
Monitorovací nástroje předcházejí defektům nepřetržitým sledováním rozměrové přesnosti, úrovní vibrací a kvality povrchu během celého procesu broušení. Včas identifikují nesrovnalosti a spouštějí nápravné úpravy dříve, než se chyby rozvinou. Stabilní pracovní postup zlepšuje výstup tím, že udržuje konzistentní výkon stroje, snižuje přerušení a zajišťuje jednotné výrobní cykly. Tato provozní stabilita zvyšuje produktivitu, minimalizuje plýtvání a podporuje spolehlivé standardy kvality v prostředích přesné výroby.
Extra srovnávací tabulka výkonu
Tabulka 5: Metriky výkonu
| systému |
konzistence výstupu |
Potřeby údržby |
| Standardní bruska |
Střední |
Vysoký |
| Vnitřní CNC bruska |
Vysoký |
Mírný |
| CNC systém KULA |
Velmi vysoká |
Nízký |
Závěr
Bruska na vrtání definuje přesnou výrobu prostřednictvím stabilní vnitřní geometrie a hladkých povrchů. Systémy CNC vnitřních brusek zlepšují efektivitu, opakovatelnost a dlouhodobou provozní spolehlivost.
Produkty KULA poskytují vynikající kontrolu, odolnost a konzistentní hodnotu velkoobjemového výkonu. Jejich řešení podporují chytřejší investiční rozhodnutí a silnou výrobní důvěru.
FAQ
Otázka: Co je bruska na vrtání?
Odpověď: Bruska na vrtání zjemňuje vnitřní průměry pro extrémní přesnost. Zlepšuje kvalitu povrchu a přesnost lícování pomocí řízeného obrušování nebo CNC vnitřní brusky.
Otázka: Jak funguje bruska na vrtání?
A: Otáčí brusným kotoučem uvnitř otvoru. Materiál je odebírán v mikro vrstvách. Vnitřní CNC bruska zajišťuje stabilní ovládání.
Otázka: Proč zvolit brusku na vrtání před vrtacími nástroji?
Odpověď: Bruska na vrtání poskytuje užší tolerance a hladší povrchovou úpravu. Snižuje vibrace a prodlužuje životnost součástí.
Otázka: Co zlepšuje CNC vnitřní bruska?
A: Automatizuje ovládání posuvu a polohování. Zvyšuje opakovatelnost a efektivitu výroby.
Otázka: Kolik stojí bruska Bore?
A: Cena se liší podle velikosti a automatizace. Modely CNC vnitřních brusek jsou dražší, ale poskytují dlouhodobou hodnotu.
