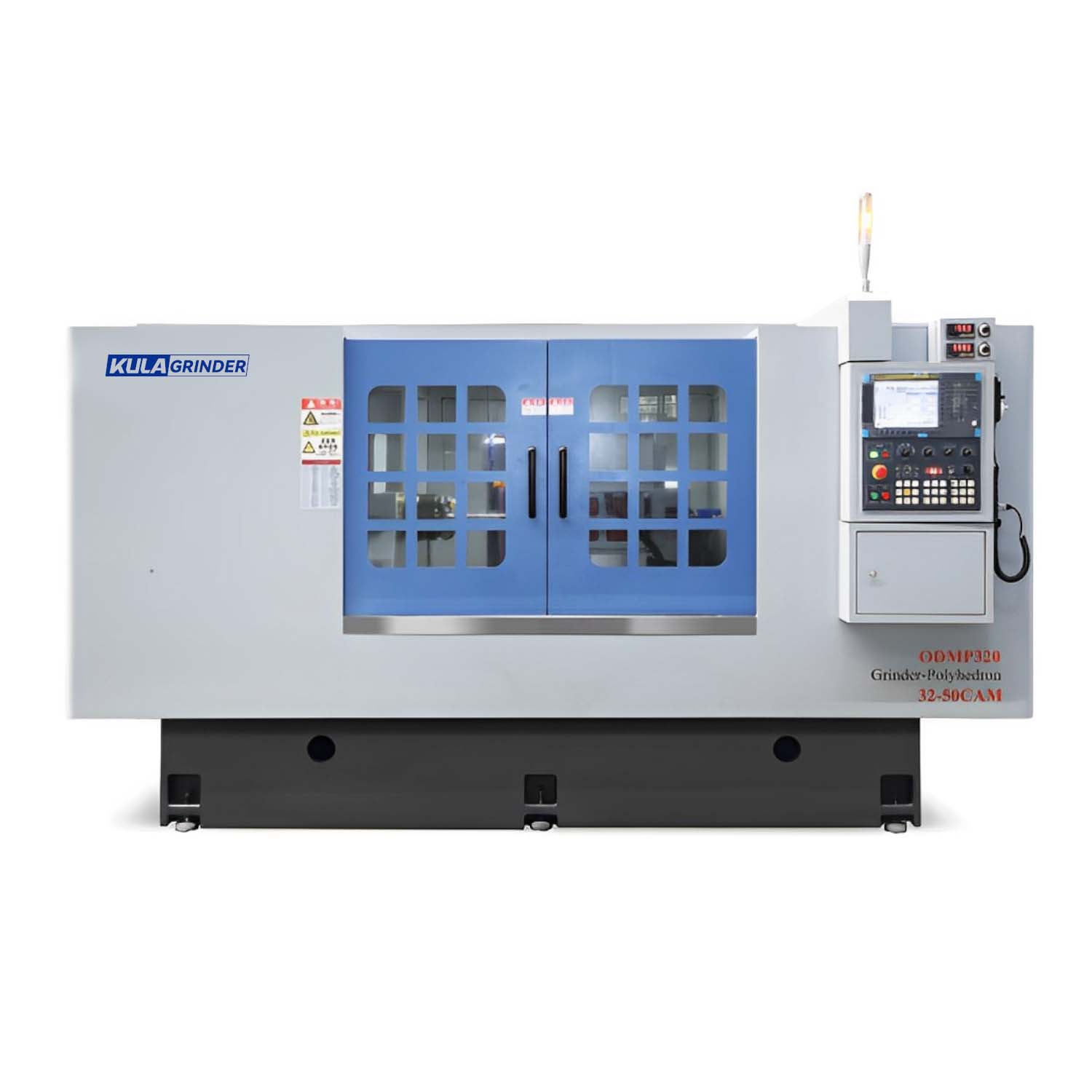

Memahami Pengisar Silinder CNC: Komponen Dan Fungsi Utama

Pengisar silinder CNC ialah jentera penting dalam industri pemesinan, digunakan secara meluas merentasi sektor seperti automotif, penerbangan dan pembuatan jentera. Mesin ini direka bentuk terutamanya untuk memproses permukaan silinder luaran bahan kerja, meningkatkan kecekapan dan kualiti pemesinan. Artikel ini memberikan pandangan yang mendalam tentang struktur dan fungsi utama pengisar silinder CNC.

1. Katil Mesin

Katil mesin berfungsi sebagai asas untuk keseluruhan pengisar silinder CNC, biasanya dibina daripada besi tuang untuk memastikan ketegaran dan kestabilan. Reka bentuknya adalah tahan kejutan dan tahan haus, mampu menahan pelbagai daya yang dihasilkan semasa pemesinan. Komponen utama, seperti spindle dan mekanisme suapan, dipasang pada katil mesin, memberikan sokongan yang stabil untuk keseluruhan operasi pengisaran.

2. gelendong

Spindle adalah nadi pengisar silinder CNC, bertanggungjawab untuk memacu putaran alat pengisar. Biasanya diperbuat daripada bahan berkekuatan tinggi, ia menawarkan ketepatan putaran dan kestabilan yang luar biasa. Kelajuan gelendong boleh dilaraskan berdasarkan keperluan pemprosesan, membolehkan hasil pengisaran yang optimum. Selain itu, sistem galas yang direka dengan baik adalah penting, kerana ia meminimumkan geseran dan haba, dengan itu meningkatkan ketepatan pengisaran.

3. Kepala Pengisar

Kepala pengisar adalah komponen penting yang mengapit alat pengisar dan melakukan operasi pengisaran. Reka bentuknya membolehkan pelarasan berbilang arah untuk menampung keperluan pemprosesan pelbagai bahan kerja. Dilengkapi dengan mekanisme pelarasan, kepala pengisaran memudahkan penalaan halus oleh pengendali semasa pemesinan, memastikan kedalaman dan ketepatan pengisaran yang tepat. Banyak pengisar silinder CNC juga mempunyai peranti penjepit hidraulik atau pneumatik, meningkatkan lagi kestabilan bahan kerja.

4. Sistem Suapan

Sistem suapan adalah penting untuk membolehkan pergerakan relatif antara bahan kerja dan alat pengisar. Biasanya terdiri daripada manipulator, skru plumbum dan rel panduan, sistem suapan memastikan penyusuan paksi atau jejari yang tepat semasa mengisar. Dalam pengisar silinder CNC, sistem ini dikawal oleh sistem CNC, membolehkan pemesinan automatik yang sangat tepat.

5. Sistem Kawalan

Pengisar silinder CNC moden dilengkapi dengan sistem kawalan berangka termaju. Sistem ini bukan sahaja menguruskan kelajuan gelendong dan kadar suapan tetapi juga memantau dan melaraskan pelbagai parameter pemesinan dalam masa nyata. Dengan memberikan maklum balas segera tentang data pemesinan, sistem kawalan meningkatkan automasi dan ketepatan, meningkatkan kecekapan peralatan dengan ketara dan mengurangkan ralat operasi manual.

6. Sistem Penyejukan

Sistem penyejukan memainkan peranan penting dalam mengekalkan prestasi optimum semasa proses pengisaran. Ia mengurangkan haba yang dijana antara alat dan bahan kerja, mencegah ubah bentuk dan kehausan yang berlebihan. Dengan menyembur cecair pemotong, sistem penyejukan melindungi kedua-dua alat pengisar dan bahan kerja. Penyejukan yang berkesan memanjangkan jangka hayat alat dan meningkatkan kualiti permukaan mesin.

Ringkasnya, memahami komponen utama dan fungsi pengisar silinder CNC adalah penting untuk memaksimumkan kecekapan dan kualiti mereka dalam aplikasi pemesinan. Dengan memanfaatkan mesin canggih ini, industri boleh mencapai hasil yang unggul dalam proses pembuatan mereka.
