उत्पाद अवलोकन
सीएनसी वर्टिकल ग्राइंडर एक उच्च परिशुद्धता वाली ग्राइंडिंग मशीन है जो उपकरण, बीयरिंग, सैन्य, ऊर्जा और एयरोस्पेस जैसे विनिर्माण उद्योगों के लिए डिज़ाइन की गई है। यह उच्च सतह गुणवत्ता और परिशुद्धता वाले घटकों के प्रसंस्करण के लिए आदर्श है, जिसमें डिस्क-आकार, अंगूठी के आकार और आस्तीन के आकार के हिस्से शामिल हैं। मशीन एक ही क्लैंपिंग में आंतरिक छेद, बाहरी सर्कल, अंतिम चेहरे, नाली और टेपर सतह को कुशलतापूर्वक संसाधित करती है।
मुख्य लाभ
उच्च परिशुद्धता: ≤ Ra0.2 की सतह खुरदरापन के साथ IT3 से IT2 की मशीनिंग सटीकता प्राप्त करता है।
डुअल ग्राइंडिंग हेड: बाएं और दाएं डबल ग्राइंडिंग हेड कॉन्फ़िगरेशन से लैस, जो कई वर्कपीस सतहों को एक साथ पीसने की अनुमति देता है, जिससे पीसने की दक्षता में सुधार होता है।
एक क्लैंपिंग में मल्टी-सरफेस ग्राइंडिंग: वर्कपीस के बोर, बाहरी व्यास, अंतिम चेहरे, टेपर और बेयरिंग ग्रूव को एक सेटअप में संसाधित करने में सक्षम।
उन्नत कार्यक्षमता: मशीनिंग गुणवत्ता, दक्षता और सुरक्षा को अनुकूलित करने के लिए इन-प्रोसेस माप, गतिशील संतुलन, एई एंटी-टकराव प्रणाली और स्वचालित व्हील पत्रिका जैसे वैकल्पिक कार्य शामिल हैं।
घटक विशेषताएँ

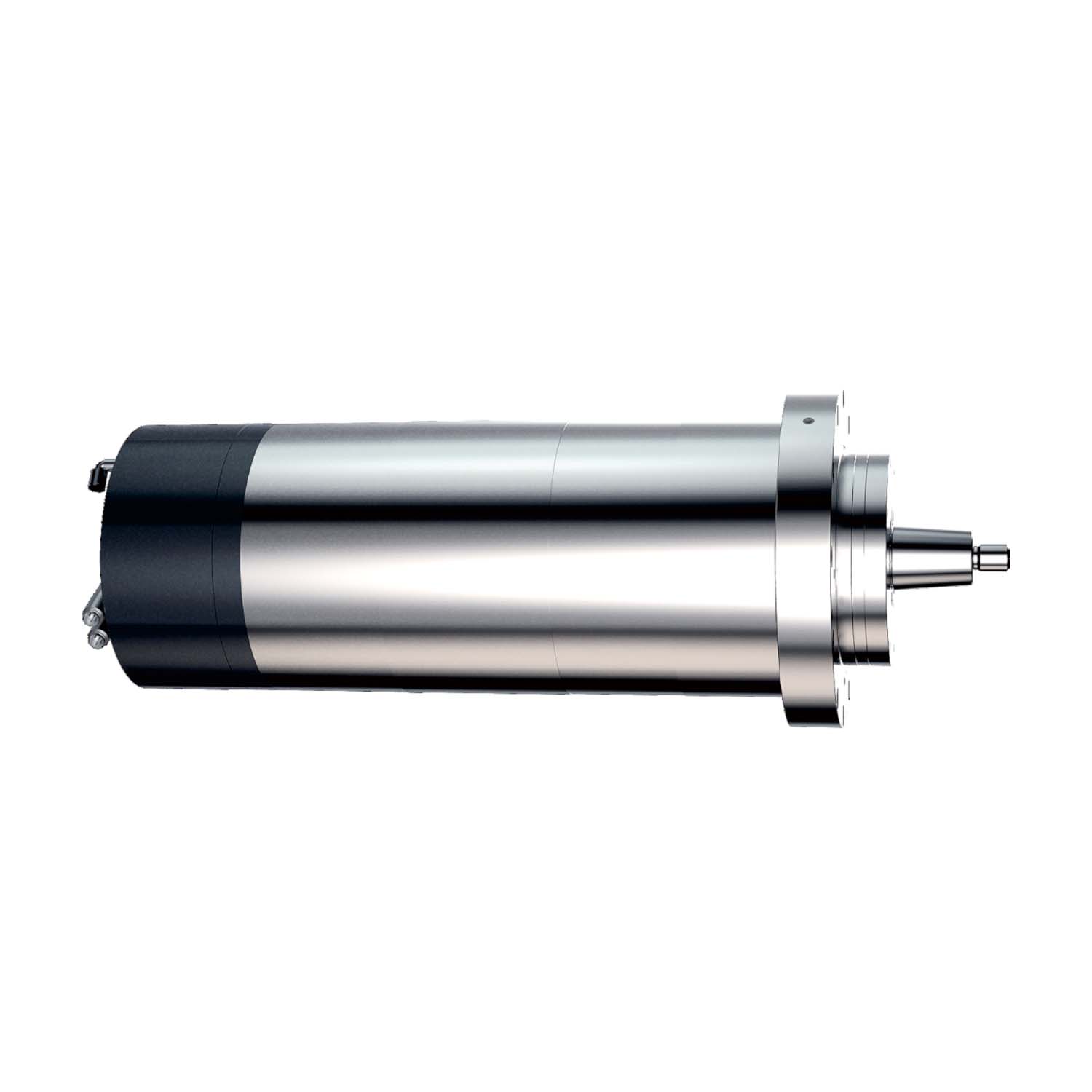

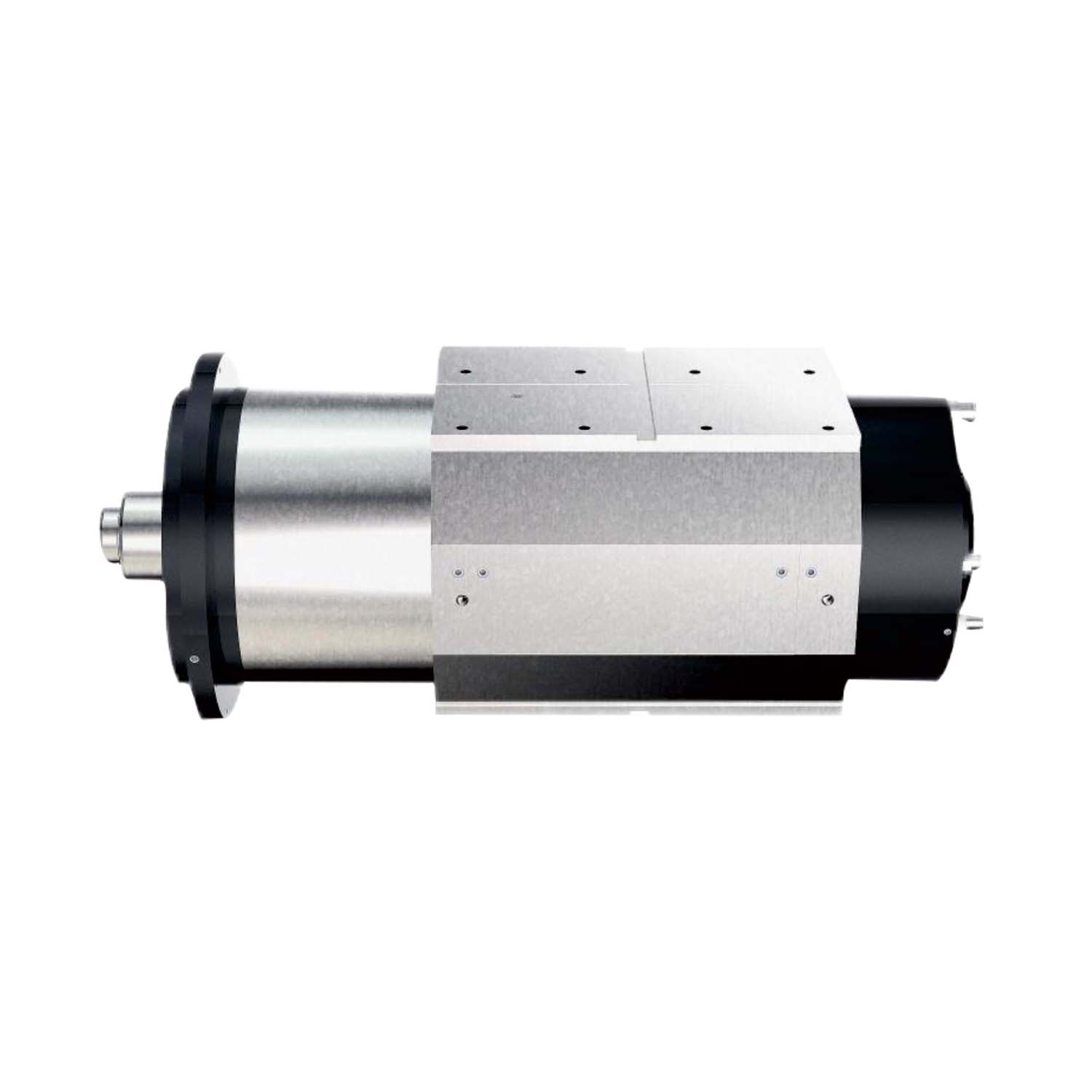

उच्च शक्ति और उच्च परिशुद्धता इलेक्ट्रिक स्पिंडल
1. उच्च परिशुद्धता: ग्राइंडिंग स्पिंडल रनआउट ≤1μm, स्पिंडल कंपन ≤0.15mm/s।
2. उच्च कॉन्फ़िगरेशन: सिंक्रोनस डायरेक्ट-ड्राइव मोटर + ऑनलाइन डायनेमिक बैलेंसिंग।
3. उच्च गति: उच्च रैखिक गति + उच्च कठोरता प्रदर्शन।
4. उच्च विनिमेयता: स्पिंडल मानक मॉड्यूलर डिजाइन।

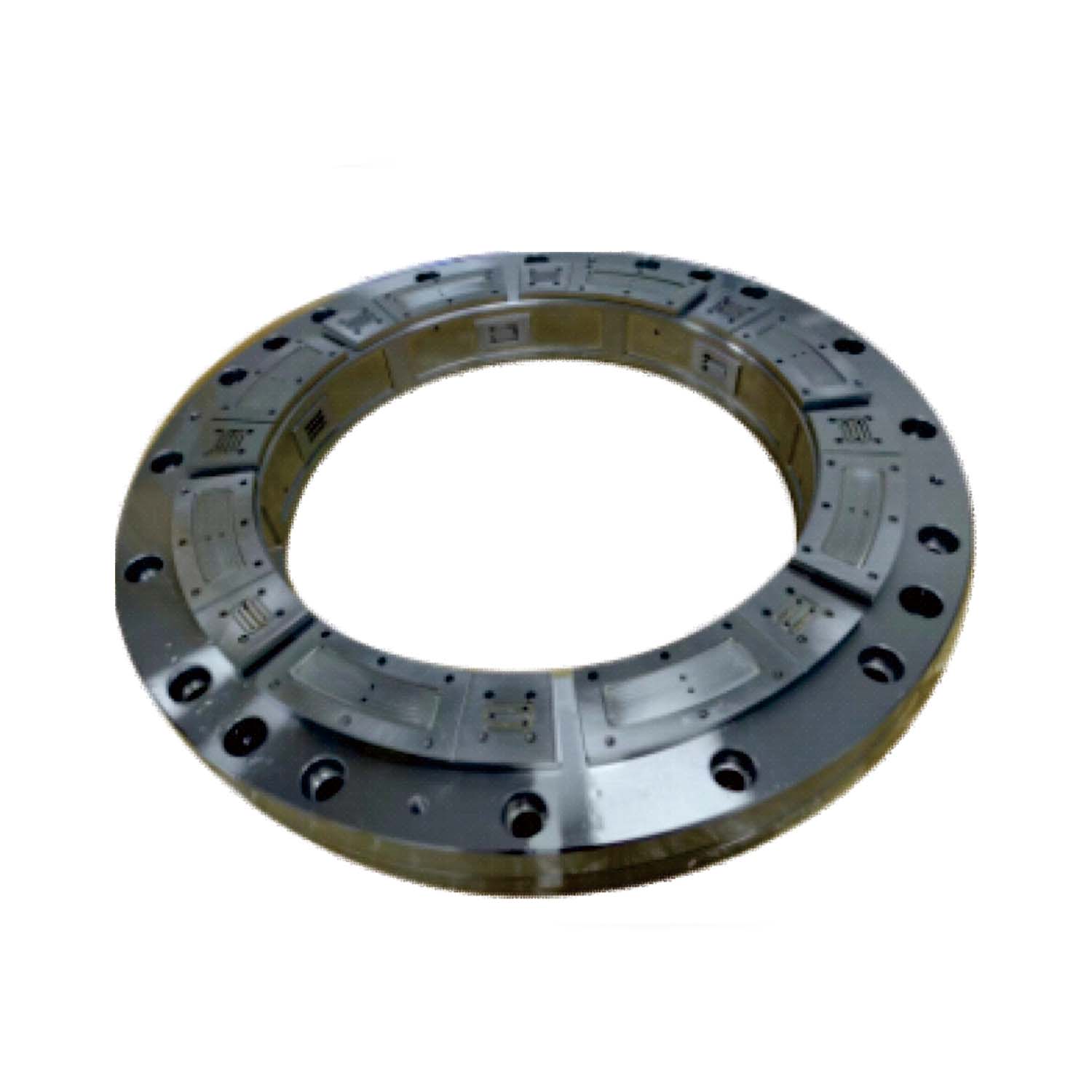

डायरेक्ट-ड्राइव उच्च परिशुद्धता हाइड्रोस्टैटिक रोटरी टेबल
1. उच्च रोटरी सटीकता: बेहतर वर्कपीस समतलता और समानता।
2. उच्च स्थिति सटीकता: डायरेक्ट-ड्राइव टॉर्क मोटर + उच्च-परिशुद्धता झंझरी।
3. पेटेंटेड लिक्विड हाइड्रोस्टेटिक बेयरिंग तकनीक: कभी भी टूट-फूट नहीं होती, मशीन टूल की सटीकता लंबे समय तक बनी रहती है।

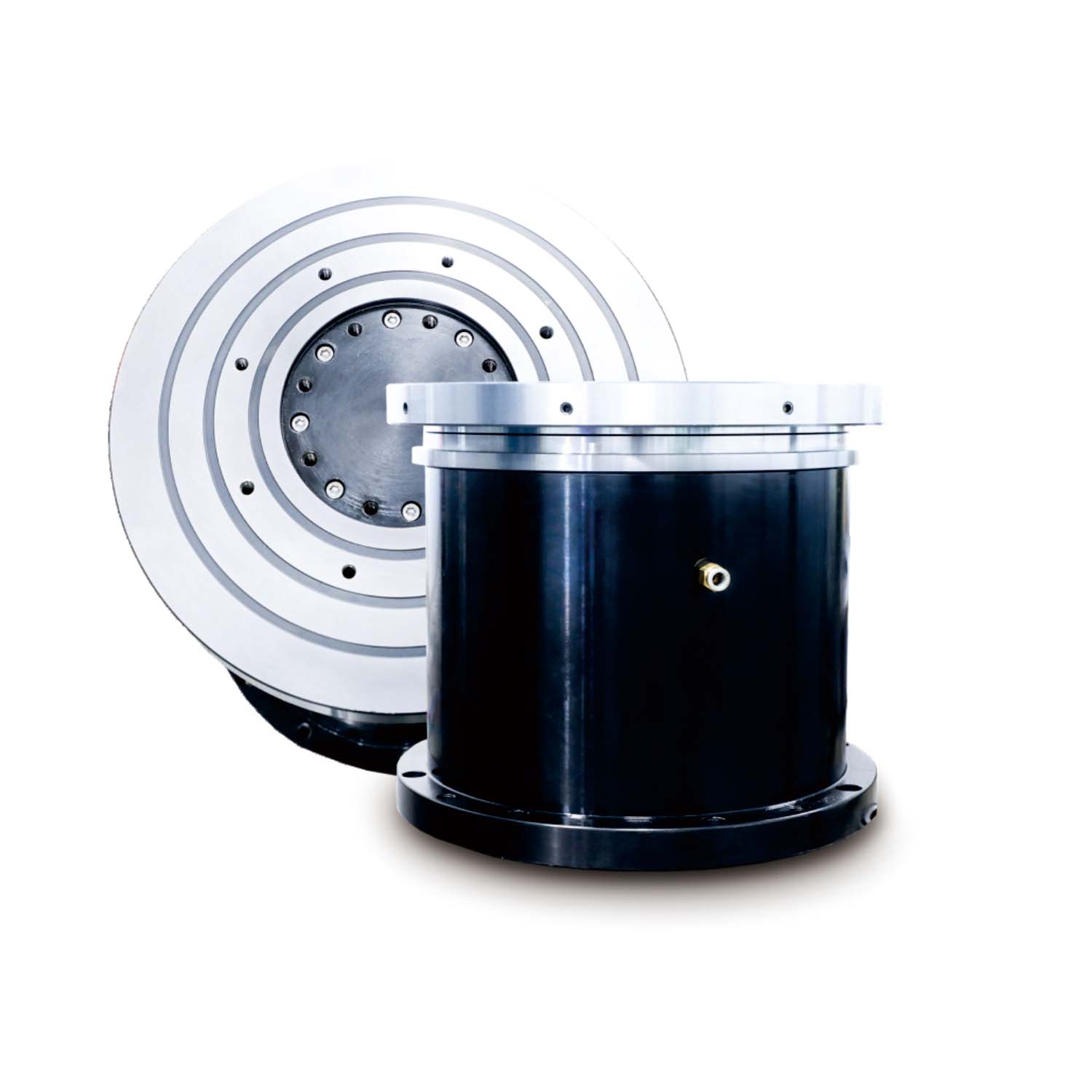

उच्च परिशुद्धता रोटरी टेबल
1. उच्च स्थिति सटीकता: टरबाइन वर्म गियर + उच्च परिशुद्धता झंझरी।
2. उच्च भार क्षमता: ब्रेकिंग और पोजिशनिंग में सहायता के लिए बड़ा टॉर्क हाइड्रोलिक ब्रेकिंग सिस्टम।
3. उच्च प्रयोज्यता: ग्राइंडिंग हेड स्वचालित अनुक्रमण, ±22.5° पोजिशनिंग प्रोसेसिंग।
अनुप्रयोग फ़ील्ड
बियरिंग हाउसिंग : विभिन्न यांत्रिक प्रणालियों में सुचारू, सटीक फिट और कार्य के लिए बियरिंग हाउसिंग की सटीक ग्राइंडिंग।
पवन ऊर्जा गियर : पवन ऊर्जा अनुप्रयोगों के लिए गियर की मशीनिंग, उच्च स्थायित्व और प्रदर्शन सुनिश्चित करना।
टरबाइन डिस्क : टरबाइन डिस्क की उच्च परिशुद्धता ग्राइंडिंग, बिजली संयंत्रों में ऊर्जा उत्पादन के लिए आवश्यक।
एयरोस्पेस बियरिंग्स : बेहतर सतह फिनिश और उच्च तनाव वाले वातावरण के लिए सख्त सहनशीलता के साथ एयरोस्पेस-ग्रेड बियरिंग्स का निर्माण।
आवास घटक : औद्योगिक मशीनरी की एक विस्तृत श्रृंखला में उपयोग किए जाने वाले आवास घटकों की सटीक मशीनिंग।
फ्लैंज : पाइपिंग और यांत्रिक प्रणालियों में सटीक संरेखण और सीलिंग के लिए फ्लैंज को पीसना।
कुला क्यों चुनें?
कुला प्रिसिजन मशीनरी अनुकूलित सीएनसी वर्टिकल ग्राइंडिंग मशीनें प्रदान करती है, जिसमें अनुरूप कॉन्फ़िगरेशन, टूलींग फिक्स्चर और प्रक्रिया डिजाइन शामिल हैं। हम सटीक उत्पादन, प्री-शिपमेंट परीक्षण सुनिश्चित करते हैं, और इष्टतम प्रदर्शन और दीर्घकालिक समर्थन के लिए ऑन-साइट इंस्टॉलेशन और प्रशिक्षण प्रदान करते हैं।
अक्सर पूछे जाने वाले प्रश्न
YHJ सीएनसी ग्राइंडर वर्कपीस का अधिकतम वजन कितना संभाल सकता है?
YHJ सीएनसी वर्टिकल ग्राइंडर मॉडल के आधार पर 5000 किलोग्राम तक वर्कपीस को संभाल सकता है।
क्या मशीन एक सेटअप में कई सतहों को पीस सकती है?
हाँ, YHJ सीएनसी वर्टिकल ग्राइंडर एक क्लैंपिंग में बोर, बाहरी व्यास, अंतिम चेहरा, टेपर और बियरिंग ग्रूव को पीस सकता है।
YHJ सीएनसी ग्राइंडर किन उद्योगों के लिए सबसे उपयुक्त है?
यह एयरोस्पेस, पवन ऊर्जा, ऊर्जा और भारी मशीनरी जैसे उद्योगों के लिए आदर्श है, जो उच्च परिशुद्धता और उच्च गुणवत्ता वाली पीसने पर ध्यान केंद्रित करता है।
वर्कपीस का प्रसंस्करण
असर वाले आवास |
पवन ऊर्जा गियर |
टरबाइन डिस्क |
एयरोस्पेस बियरिंग्स |
आवास |
निकला हुआ |
तकनीकी निर्देश
वस्तु |
पैरामीटर |
वस्तु |
पैरामीटर |
टेबल का आकार |
φ800 मिमी |
टेबल रनआउट |
रेडियल, फेस≤0.002 मिमी |
अधिकतम. पीसने की ऊंचाई |
550 मिमी |
बी-अक्ष घूर्णन कोण |
±22.5° |
अधिकतम पीसने की गहराई |
500 मिमी |
एक्स-अक्ष यात्रा गति (लगातार परिवर्तनशील) |
0.010-10 मी/मिनट |
अधिकतम. टेबल लोड |
1500 कि.ग्रा |
Z-अक्ष यात्रा गति (लगातार परिवर्तनशील) |
0.010 मी/मिनट |
टेबल स्पीड (स्टेपलेस) |
0.01-100 आरपीएम |
एक्स और जेड अक्षों की स्थिति सटीकता और दोहराव |
≤0.006मिमी/≤0.003मिमी |
अधिकतम. स्पिंडल गति और इंटरफ़ेस |
8000आरपीएम、एचएसके63-सी |
रोटरी टेबल पर पीसने वाले सिर की एक्स-अक्ष समानता |
≤0.005मिमी/500मिमी |
स्पिंडल रनआउट |
रेडियल, फेस≤0.002 मिमी |
रोटरी टेबल पर ग्राइंडिंग हेड की Z-अक्ष समानता |
≤0.003मिमी/500मिमी |
(तालिका नंबर एक)
नहीं। |
नमूना |
रोटरी टेबल व्यास (मिमी) |
अधिकतम. रोटरी व्यास (मिमी) |
अधिकतम. वर्कपीस की ऊंचाई (मिमी) |
अधिकतम. वर्कपीस का वजन (किलो) |
1 |
YHJMKG2835×2 |
φ350 |
φ500 |
400 |
400 |
2 |
YHJMKG2860×2 |
φ600 |
φ750 |
500 |
1000 |
3 |
YHJMKG2880×2 |
φ800 |
φ1000 |
650 |
1500 |
4 |
YHJMKG28100×2 |
φ1000 |
φ1200 |
650 |
2000 |
5 |
YHJMKG28125×2 |
φ1250 |
φ1500 |
650 |
3000 |
6 |
YHJMKG28160×2 |
φ1600 |
φ1850 |
850 |
5000 |
7 |
YHJMKG28200×2 |
φ2000 |
φ2300 |
1050 |
5000 |
(तालिका 2)
