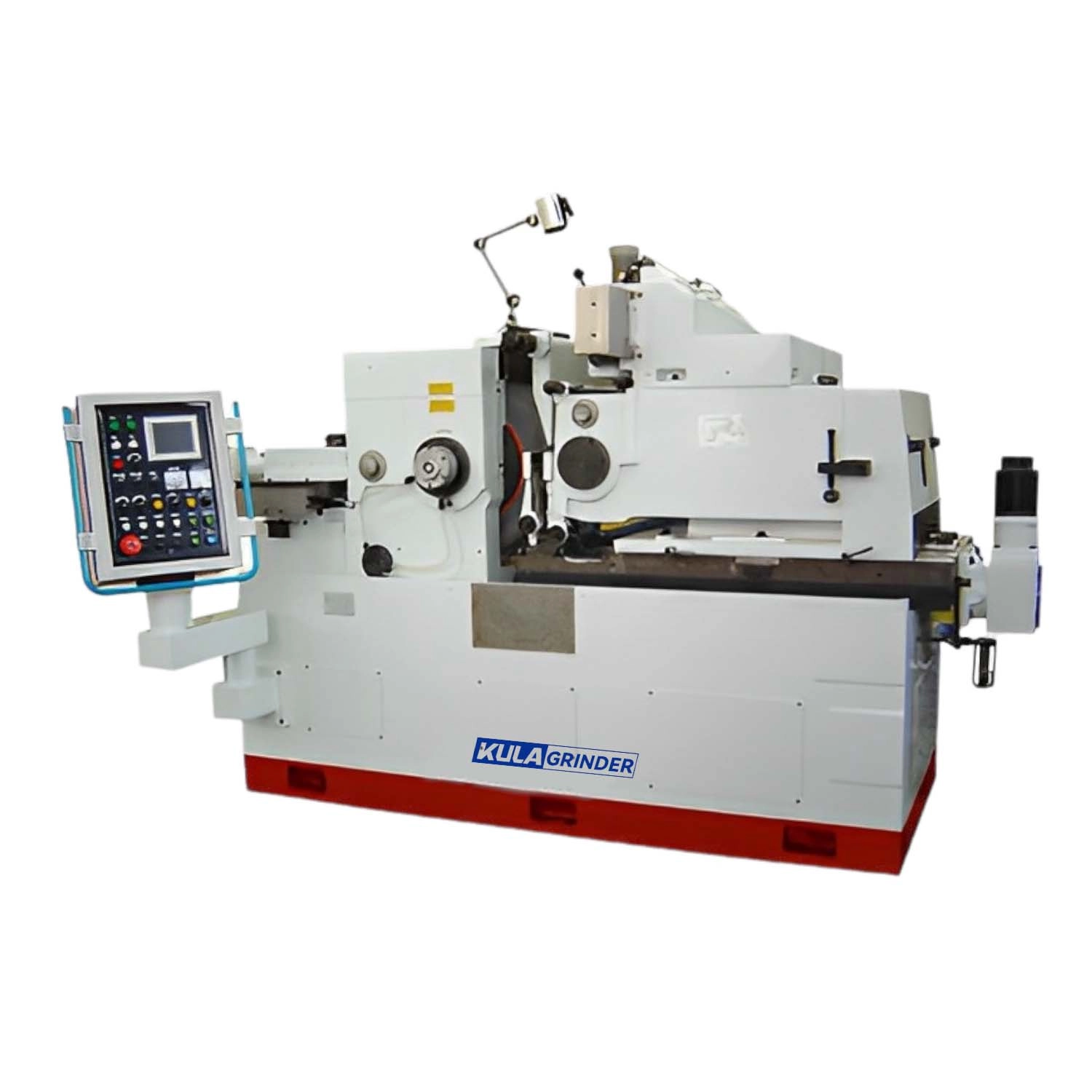

دستگاه آسیاب غلتکی مخروطی شکلی تخصصی از آسیاب بدون مرکز CNC ، به طور خاص برای سنگ زنی دقیق غلتک های مخروطی طراحی شده است که معمولاً در تولید بلبرینگ استفاده می شود. این نوع ماشین سنگ زنی دقت و قوام بالایی را تضمین می کند که برای اجزایی که نیاز به تحمل ابعادی دقیق دارند بسیار مهم است. در حالی که ماشینهای سنگزنی بدون مرکز معمولاً برای سطوح استوانهای استفاده میشوند، ماشین سنگزنی غلتکی مخروطی برای هندسه مخروطی غلتکهای مخروطی بهینه شده است.
ویژگی های متمایز ماشین آلات سنگ زنی غلتکی مخروطی
برخلاف آسیاب های بدون مرکز استاندارد CNC که عمدتاً برای اجزای استوانه ای استفاده می شوند. ماشین های سنگ زنی غلتکی مخروطی برای تطبیق هندسه منحصر به فرد غلتک های مخروطی طراحی شده اند. ویژگی های کلیدی عبارتند از:
سیستم اسپیندل دقیق : چرخش پایدار و زوایای مخروطی دقیق را تضمین می کند.
پیکربندی های تخصصی چرخ سنگ زنی : طراحی شده برای مطابقت با مشخصات مخروطی قطعه کار.
اتوماسیون پیشرفته و کنترل CNC : تکرارپذیری بالا و حداقل مداخله دستی را فراهم می کند.
مکانیسم های بستن و پشتیبانی تطبیقی : از انحراف قطعه کار جلوگیری می کند و تماس یکنواخت با چرخ سنگ زنی را حفظ می کند.
مناسب برای سنگ زنی با برش غوطه ور سطوح پله ای
سنگ زنی با برش غوطه ور تکنیکی است که در آن چرخ سنگ زنی به صورت شعاعی به داخل قطعه کار بدون حرکت محوری حرکت می کند و آن را برای سطوح پله ای و سنگ زنی پروفیل موثر می کند. با این حال، مناسب بودن ماشینهای آسیاب غلتکی مخروطی برای این کاربرد، نیازمند بررسی دقیق است:
مکانیزم تغذیه چرخ سنگ زنی:
آسیاب های غلتکی مخروطی معمولا برای سنگ زنی پروفیل پیوسته به جای سطوح پلکانی گسسته طراحی می شوند.
مکانیسم تغذیه ممکن است نیاز به تغییراتی داشته باشد تا بتواند تغییر قطر ناگهانی را در اجزای پلکانی مدیریت کند.
بست و پشتیبانی قطعه کار:
ماشینهای آسیاب غلتکی مخروطی استاندارد از روشهای نگهدارنده غلتکی یا نگهدارنده مبتنی بر چاک استفاده میکنند که ممکن است برای هندسههای پلکانی ایدهآل نباشد.
تجهیزات اضافی یا مکانیسم های نگهدارنده تطبیقی ممکن است برای محکم کردن قطعه کار در طول عملیات برش غوطه ور مورد نیاز باشد.
قابلیت تنظیم و سفارشی سازی:
توانایی تغییر برنامهنویسی CNC برای هندسههای سطح پلکانی بسیار مهم است.
ممکن است برای اطمینان از دقت، شکلهای تخصصی چرخ، کنترلهای چند محوری یا مسیرهای سنگزنی تطبیقی لازم باشد.
تغییرات بالقوه برای سنگ زنی سطح پلکانی
برای بهبود سازگاری ماشینهای سنگزنی غلتکی مخروطی برای سنگزنی سطوح پلکانی، اصلاحات زیر را میتوان در نظر گرفت:
پروفیلهای چرخ سنگزنی سفارشی : استفاده از چرخهای سنگزنی خاص برای مطابقت با پروفیلهای مرحلهای.
سیستم های کنترل CNC پیشرفته : نرم افزار ارتقاء داده شده برای کنترل دقیق تغذیه شعاعی برای هر مرحله.
انطباقهای مربوط به کار : طراحی وسایل یا تکیهگاههای تخصصی برای حفظ پایداری در حین سنگزنی پلهای.
اندازه گیری یکپارچه در فرآیند : اطمینان از اندازه گیری و تنظیمات در زمان واقعی برای حفظ تلورانس ها.
کاربردهای صنعتی و مطالعات موردی
صنعت خودرو
در تولید گیربکس، شفت های پلکانی جزء رایج هستند. برخی از تولیدکنندگان اصلاح ماشینهای آسیاب غلتکی مخروطی را برای رسیدگی به چنین اجزایی با پیادهسازی چرخهای سنگزنی سفارشی و سیستمهای نگهدارنده تطبیقی بررسی کردهاند.
تولید بلبرینگ
در حالی که به طور سنتی برای غلتک های مخروطی استفاده می شود، برخی سازگاری ها برای پردازش غلتک های پله ای با ادغام خطوط چرخ های تخصصی و تنظیمات دقیق CNC انجام شده است.
نتیجه گیری
در حالی که ماشینهای آسیاب غلتکی مخروطی زیرمجموعهای تخصصی از آسیابهای بدون مرکز CNC هستند، طراحی اولیه آنها برای تولید غلتک مخروطی بهجای سنگزنی سطوح پلکانی طراحی شده است. برای اینکه آنها برای چنین کاربردهایی مناسب تر شوند، تغییراتی در طراحی چرخ سنگ زنی، تکنیک های نگهداری کار و برنامه نویسی CNC ضروری است. شرکت هایی که به دنبال گسترش عملکرد این ماشین ها هستند باید سرمایه گذاری در فناوری های تطبیقی و اصلاحات فرآیند را برای بهینه سازی عملکرد برای هندسه های پیچیده در نظر بگیرند.
