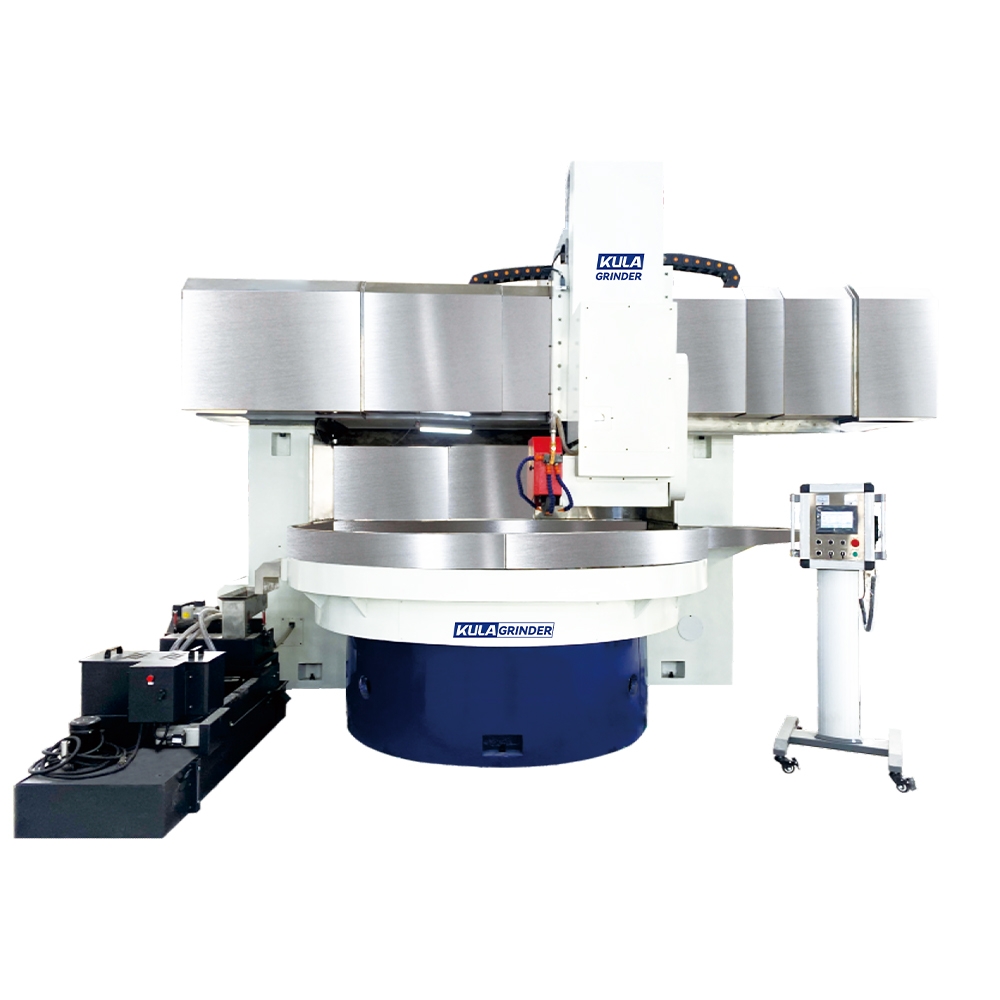

En horisontal spindel og roterende bordsliber CNC overfladesliber (forkortet som horisontal spindel og roterende bordsliber) er en klassisk, effektiv og overfladeslibemaskine med høj præcision . Dets unikke design opfylder ikke kun behovene for præcisionsbearbejdning af store mængder flade dele, men er også meget udbredt i nøgleindustrier som bilindustrien, lejer og værktøjer. Forståelse af de strukturelle egenskaber, driftsprincipper og fordele ved denne maskine vil hjælpe dig med at vælge den passende slibeløsning og opnå effektiv produktion med høj præcision.
I. Strukturelle fordele ved en vandret spindel og et drejebord
Navnet på denne kværn omfatter to centrale designfunktioner: en vandret spindel og et roterende bord. Den vandrette spindel refererer til den vandrette placering af slibeskivens hovedakse, hvilket betyder, at slibeskiven roterer vandret. Det roterende bord er en stor elektromagnetisk borepatron, der kontinuerligt roterer og holder emnet sikkert på overfladen.
II. Kombinationen af den vandrette spindel og det drejelige bord giver maskinen følgende strukturelle fordele:
· Stærk stivhed og stabilitet: CNC-maskinsengen er typisk konstrueret af robust støbejern, hvilket sikrer overordnet stabilitet og reducerer bearbejdningsvibrationer.
· Kontinuerligt roterende arbejdsbord: Den elektromagnetiske spændepatron og motordrev opnår konstant rotation, hvilket sikrer stabil bearbejdning og sikker fastspænding af emnet.
· Lodret fremføring af slibeskivevognen: Slibeskivevognen bevæger sig op og ned langs en søjlestyreskinne, hvilket muliggør præcis slibedybdekontrol. Den understøtter også intermitterende lateral bevægelse for at dække hele arbejdsemnets bredde.
Denne kombination af strukturelle design gør maskinen ideel til højvolumen præcisionsslibning, især til flade dele.
III. Arbejdsprincippet for en horisontal roterende bordsliber
Driftsprocessen for en horisontal roterende bordsliber er enkel, men præcis:
· Emnet er fastgjort til et vandret roterende cirkulært arbejdsbord ved elektromagnetisk sugning.
· Den vandrette slibeskive roterer med høj hastighed og kommer i kontakt med emnet, mens slibeskivevognen fremføres lodret til den indstillede dybde.
· Slibehjulsvognen udfører samtidig intermitterende sidelæns fremføring for at sikre ensartet dækning af emnets overflade.
· Arbejdsbordet roterer kontinuerligt, hvilket sikrer, at alle overfladearealer af emnet bliver slebet flere gange af slibeskiven, hvilket sikrer en glat og præcis overflade. Gennem kontinuerlig rotation og præcis fremføring opnår horisontale roterende bordslibere effektiv, ensartet og højpræcision overfladeslibning.
IV. Kernefordele ved horisontale roterende bordslibere
Horisontale roterende bordslibere giver betydelige fordele i forhold til traditionelle frem- og tilbagegående overfladeslibere og vertikale roterende bordslibere:
· Høj produktivitet
Den kontinuerlige rotation af det roterende bord giver operatører mulighed for at læsse og aflæsse emner i det ikke-slibende område, hvilket muliggør strømlinet drift og reducerer maskinens nedetid betydeligt.
· Fremragende bearbejdningsnøjagtighed og overfladekvalitet
Den kontinuerlige rotationsbevægelse er jævn, uden omvendt stød og minimal vibration, hvilket gør det nemt at opnå høj overfladenøjagtighed og glathed.
· Nem betjening og høj automatisering
Når parametre som f.eks. hastighed og fremføringshastighed er indstillet, kan maskinen køre automatisk i længere perioder, hvilket kræver minimal operatørfærdighed og gør den velegnet til automatiseret produktion i store mængder.
· Velegnet til produktion i stor skala
Dette udstyr, der er designet specielt til fremstilling af store mængder, er meget brugt til at slibe gear, lejeringe, stempelringe, friktionsplader og forskellige skiveformede dele.
V. Sammenligning med vertikale roterende bordslibere
Den største forskel mellem horisontale og lodrette roterende bordslibere ligger i slibeskivens spindelorientering og slibeegenskaber:
Funktioner |
Vandret roterende bordsliber |
Lodret bordsliber |
Slibeskive spindel retning |
Vandret placering |
Lodret placering |
Slibeskive type |
Skålformede, skålformede eller vifteformede slibeskiver |
Cylindriske eller skålformede slibeskiver med stor diameter |
Slibende kontaktområde |
Linjekontakt eller smal overfladekontakt, lille slibekraft og mindre varme |
Stort kontaktareal, høj slibekraft |
Forarbejdningskvalitet |
Høj præcision og høj overfladefinish |
Lavere præcision og høj materialefjernelseshastighed |
Hovedapplikationer |
Finslibning og slutslibning, høje overfladekvalitetskrav |
Grovslibning og hurtig fjernelse af overskydende materiale over store områder |
Horisontale roterende bordslibere er mere velegnede til finslibning, der kræver høj overfladekvalitet og forarbejdningsnøjagtighed, mens lodrette roterende bordslibere er mere fordelagtige til skrubning og hurtig savfjernelse.
VI. Typiske anvendelsesområder
Horisontale spindel roterende bordslibere bruges i vid udstrækning til bearbejdning af store flade dele i forskellige industrier, herunder:
· Lejeindustri: Endefladeslibning af lejeringe for at sikre højpræcisionspasning.
· Bilindustrien: Effektiv overfladeslibning af nøglekomponenter såsom stempelringe, friktionsplader og ventilplader.
· Værktøjsfremstilling: Højkvalitetsslibning af endeflader på værktøj såsom fræsere, klinger og savklinger.
· Generelt maskineri: Præcisionsslibning af flade dele såsom forskellige tandhjul, flanger og puder.
Disse industrier stiller strenge krav til bearbejdningsnøjagtighed, overfladekvalitet og produktionseffektivitet. Horisontale spindel roterende bordslibere opfylder perfekt disse krav, hvilket gør dem til et vigtigt valg for virksomheder, der ønsker at opgradere deres produktion.
VII. Oversigt
Vandret spindel drejebord CNC overfladesliber har med sit unikke strukturelle design og effektive og stabile driftsprincip sat et nyt benchmark inden for højpræcisions overfladeslibning. Ved at kombinere høj stivhed, automatisering og kontinuerlig drift, tjener de en bred vifte af flade dele bearbejdningsapplikationer i industrier som bilindustrien, lejer, værktøjsfremstilling og almindelige maskiner. Med sin enestående produktivitet og overfladekvalitet er slibemaskiner med horisontal spindel og roterende bord ideelle til præcisionsfremstilling og effektiv produktion.
*Kontakt os for mere information om vores CNC-overfladeslibere med horisontal spindel og roterende bord (HRO-serien), der hjælper dig med at opgradere dine fremstillingsprocesser.
